8-6 ENGINE REMOVAL/INSTALLATION

Engine Removal/Installation

•

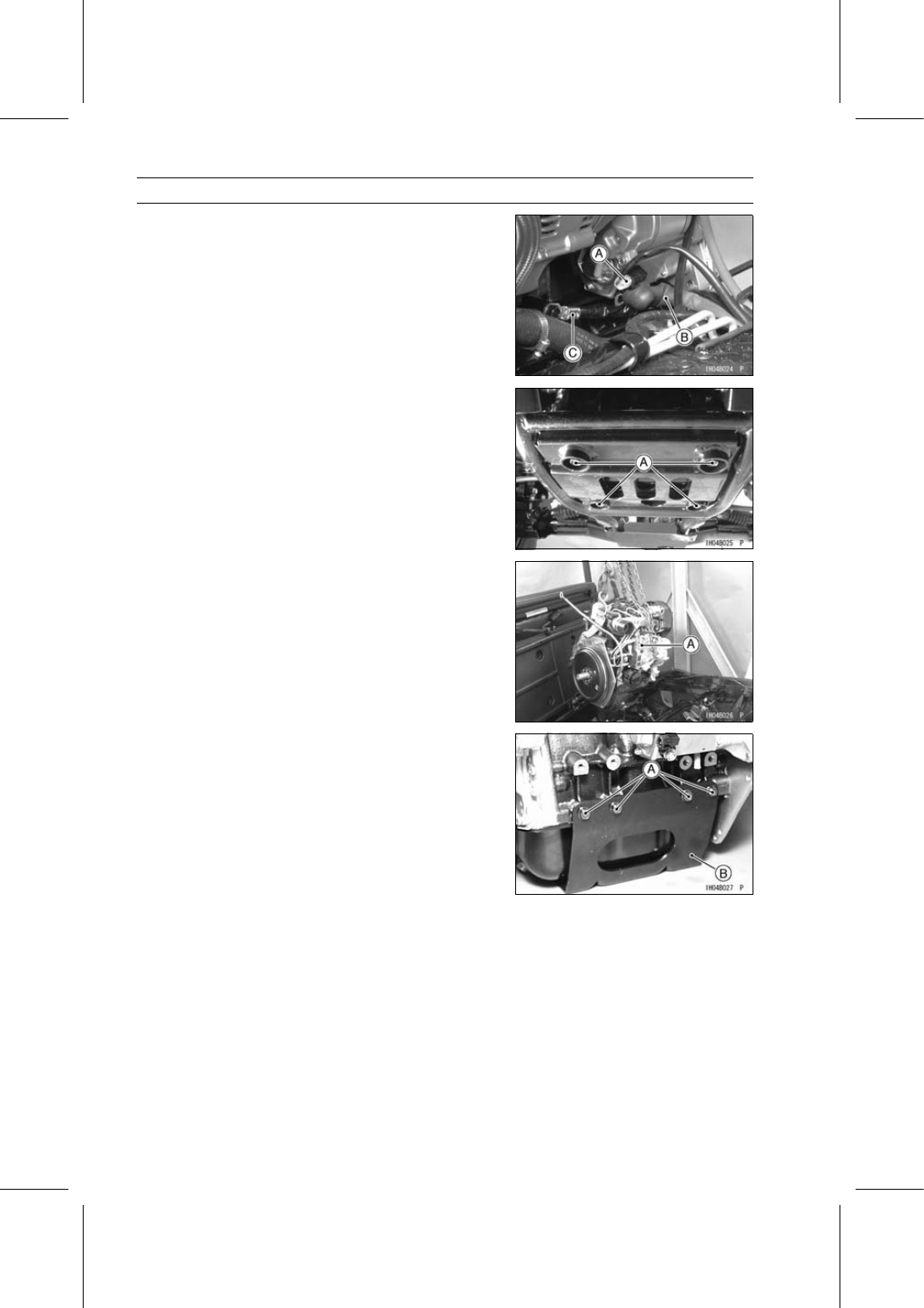

Remove:

Starter Motor Lead Connector [A]
Starter Motor Cable [B]
Engine Ground Cable [C]

•

Remove the engine mounting bolts [A] and washers.

•

Remove the engine [A].

•

Remove:

Engine Bracket Bolts [A] (Both Sides)
Engine Bracket [B]

ENGINE REMOVAL/INSTALLATION 8-7

Engine Removal/Installation

Engine Installation

•

Install the engine on the bracket.

•

Apply a non-permanent locking agent to the threads of
the engine bracket bolts and tighten them.

•

Adjust the engine mounting position for alignment of the
torque converter.

○

Mount the engine and install the engine mounting bolts
loosely.

○

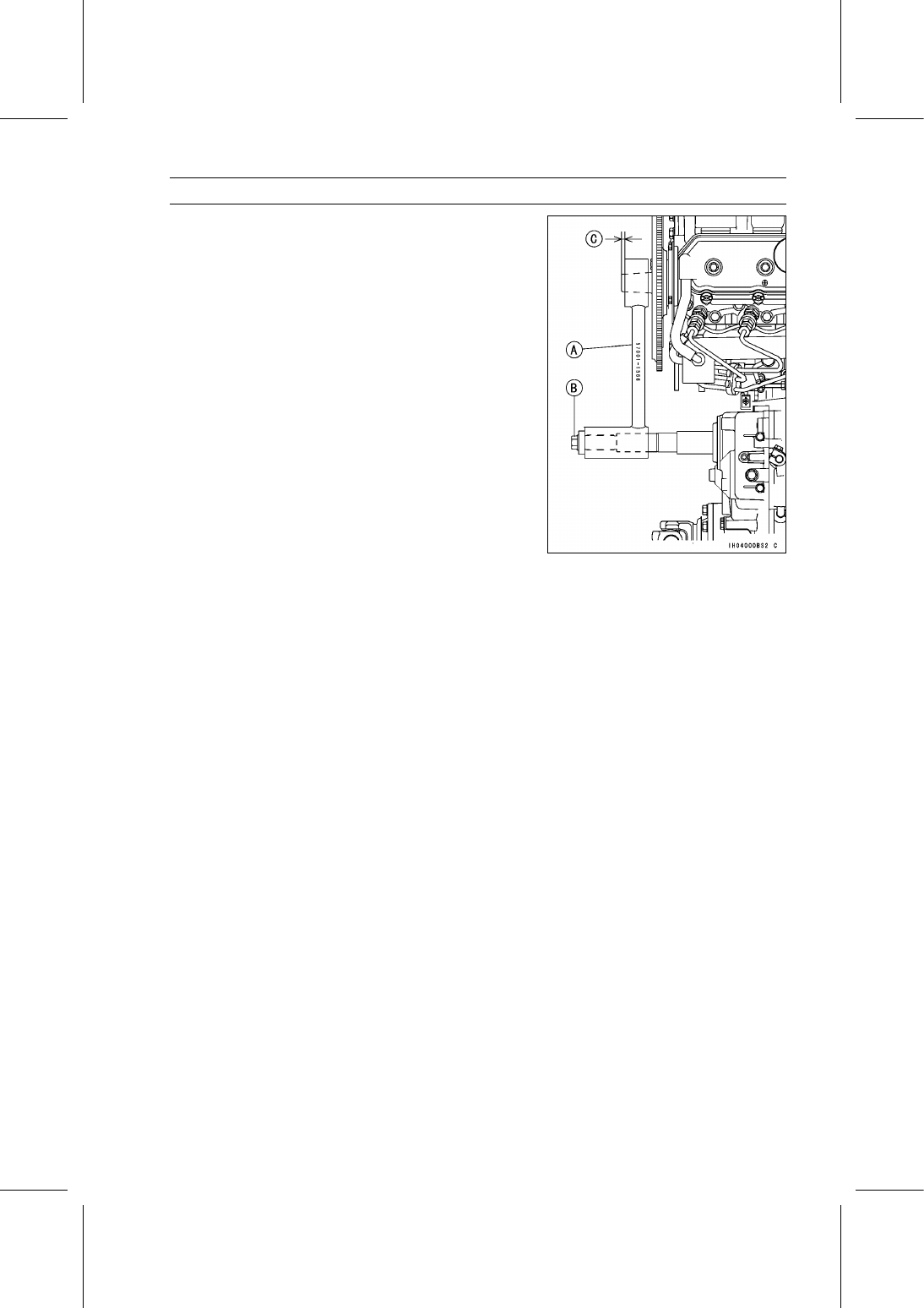

Install the assembly jig [A] onto the transmission driven
shaft and crankshaft as shown in the figure.

Special Tool - Assembly Jig: 57001-1566

○

Screw in the bolt [B] until the assembly jig is fitted to the
transmission driven shaft. The length [C] between the jig
and the end of coupling is 5 mm (0.20 in.).

○

Tighten:

Torque - Engine Mounting Bolts: 44 N·m (4.5 kgf·m, 32 ft·lb)

○

Remove the assembly jig.

•

Install the removed parts (see appropriate chapters).

•

Tighten:

Torque - Stay Rod Rear Nut: 88 N·m (9.0 kgf·m, 65 ft·lb)

•

Adjust:

Engine Oil (see Engine Oil and/or Oil Filter Change in
the Periodic Maintenance chapter)
Coolant (see Coolant Change in the Periodic Mainte-
nance chapter)
