6400 Diesel. Manual - part 7

STANDARD PARTS

2--20

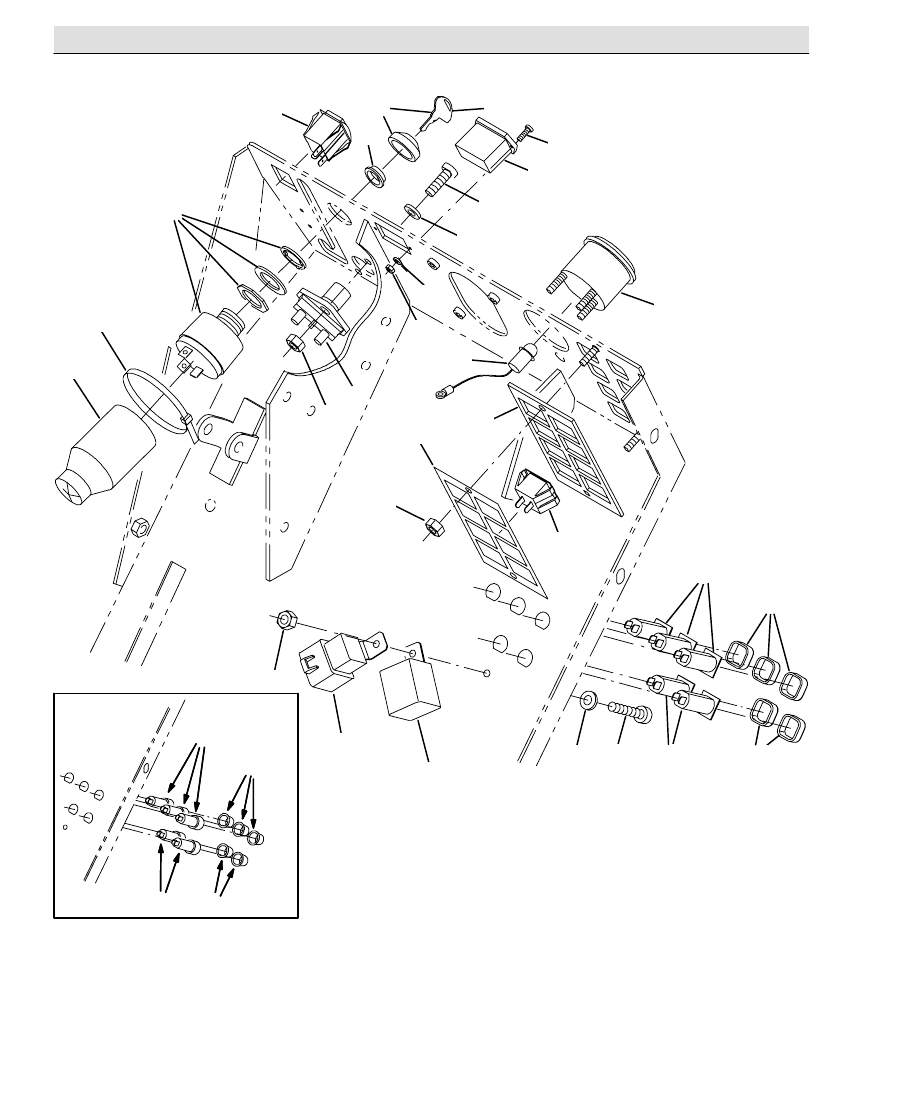

Fig. 9 -- Instrument Panel Group, Diesel

7

8

8

7

25

1

2

3

4

5

6

9

10

11

12

13

15

16

17

18

19

20

23

23

23

12

22

21

24

14

21

22

24

25

STANDARD PARTS

2--21

350059 -- D

Fig. 9 -- Instrument Panel Group, Diesel

Ref. Part No.

Serial Number

Description

Qty.

1

44078

(000000--

) Switch, Pushmom, Spst100A 12V

1

2

222114

(000000--001279 ) Hourmeter

1

2

377324

(001280--004619 ) Gauge Kit, Hourmeter, F/31988 [10k]

1

2

377433

(004620--

) Gauge, Hourmeter, 12--60vdc, Analog [10k]

1

3

361072

(000000--

) Seal, Foam

1

4

360773

(000000--

) Plate, Mtg, Light

1

5

361075

(000000--

) Lamp, Indicator 12 Volt

5

6

56186

(000000--

) Relay, Shrouded, 12 Vdc

1

7

57803

(000000--005447 ) Breaker--Circuit, 15A Resetable

5

8

57751

(000000--005447 ) Boot,Circuit Breaker

5

9

34813

(000000--

) Fuel Gauge

1

10 60752

(000000--

) Light Inst/Clr 12V

1

11 360521

(000000--

) Switch, Rocker, Spdt, 2 Pos

1

o

12 87536

(000000--

) Switch Ignition

1

Y

13 87866

(000000--

) Key Set,Switch

1

14 366026

(000000--

) Glow Plug Timer

1

15 382516

(000000--

) Boot, Switch

1

16 383165

(000000--

) Boot, Switch, Ignition

1

17 49263

(000000--

) Tie, Cable, Nyl, 11.4L .19W 3.0 Max D

1

18 09146

(000000--

) Screw, Pan, M3 X 0.5 X 12, 4.8

2

19 39658

(000000--

) Washer, Lock, Int, #04

2

20 01754

(000000--

) Nut, Hex, Std, M3 X 0.5, 8

2

21 09164

(000000--

) Screw, Pan, M6 X 1.0 X 20, 4.8

3

22 19066

(000000--

) Washer, Flat, #10

3

23 08708

(000000--

) Nut, Hex, Lock, M6 X 1.0, Nl

5

24 1045858

(005448--

) Circuitbreaker, 15a, Resetable

5

25 1046173

(005448--

) Boot, Circuitbreaker

5

STANDARD PARTS

2--22

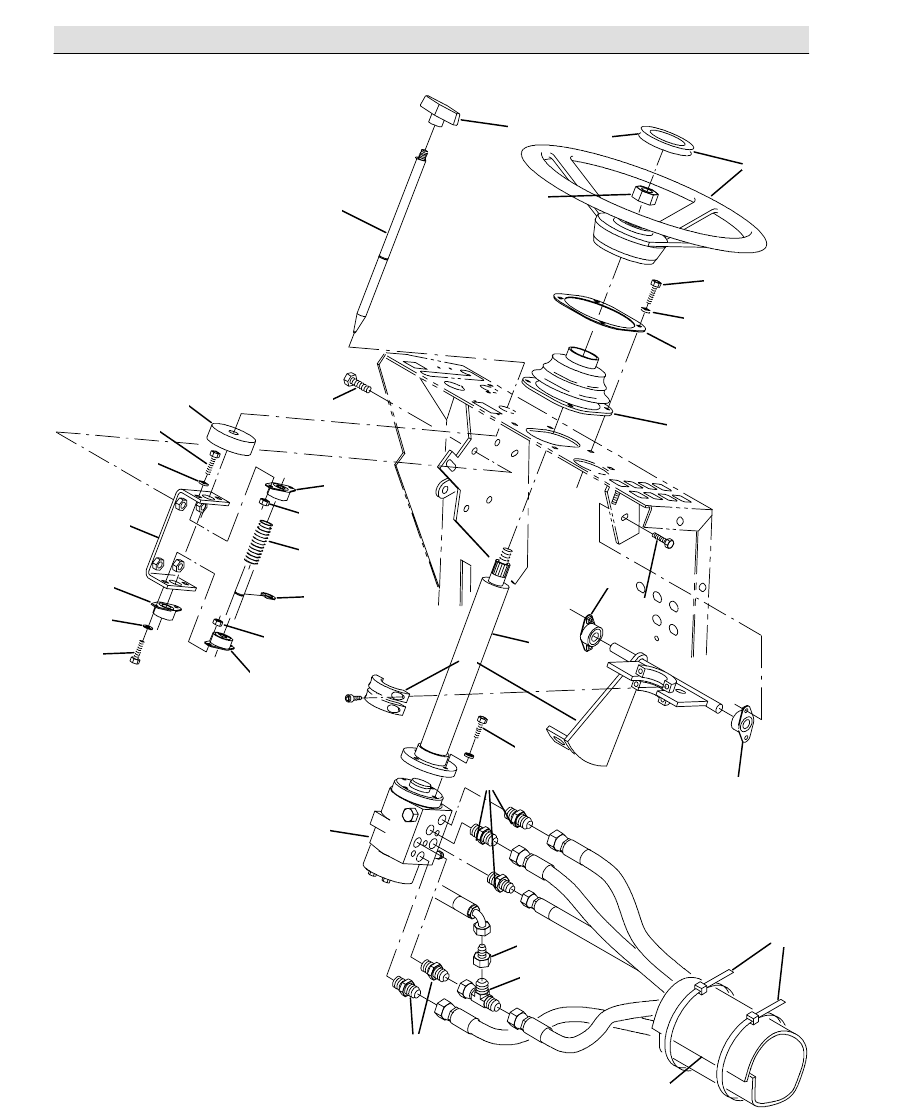

Fig. 10 -- Steering Wheel Group

1

2

3

4

5

5

6

7

7

8

9

10

11

12

13

13

14

15

16

17

18

19

20

21

22

23

24

25

25

25

7

26

27

27

28

28

STANDARD PARTS

2--23

350063 -- IC

Fig. 10 -- Steering Wheel Group

Ref. Part No.

Serial Number

Description

Qty.

1

360711

(000000--

) Rod, Latch, Steering, Tilt

1

2

70717

(000000--

) Ring, Retain, Ex0.50Od,Heavydt

1

3

22290

(000000--

) Sprng,Comp,0.62Idx.06Wire 2.3L

1

4

64655

(000000--

) Channel, Mounting, Steering La

1

5

70709

(000000--

) Bearing, Flange .500B

2

6

11329

(000000--

) Scr--Hexssm 6X1.0 16 Nylonloc

4

7

47585

(000000--

) Bearing--Flange,2 Hole 0.50Bore

3

8

04706

(000000--

) Handle Lift Brush

1

9

73027

(000000--

) Bracket Wldt, Steering, Tilt

1

10 73061

(000000--

) Column, Steering #2 10Lg Wire

1

11 42215

(000000--

) Ftg--Hyd Tee Jm06Jmjf

1

12 47752

(000000--

) Ftg--Hyd Str Jm04/Jf06

1

13 56690

(000000--

) Ftg--Hyd Str Jm06/Om06

5

14 71713

(000000--

) Steer Control, Hyd (See Breakdowns)

1

o

15 56398

(000000--

) Wheel Steering 14Diax36T

1

Y

16 70218

(000000--

) Cap, Steering Wheel

1

Y

70219

(000000--

) Insert, Steering Wheel

1

17 56185

(000000--

) Nut--Hx Jam, M20X1.5

1

18 70622

(000000--

) Seal, Boot, Steering Column

1

19 360867

(000000--

) Plate, Mtg, Steering Boot

1

20 75968

(000000--

) Seal, Bearing

1

21 361250

(000000--

) Skirt, Oil Defelction

1

22 49263

(000000--

) Tie Cable 3.00D Max 11.41Lg

3

23 09145

(000000--

) Screw, Pan, Phl, M6 X 1.00 X 16, 4.8

4

24 19066

(000000--

) Washer, Flat, 10

4

25 06943

(000000--

) Screw, Hex, M6 X 1.00 X 20, 8.8

8

26 06942

(000000--

) Screw, Hex, M6 X 1.00 X 16, 8.8

4

27 32483

(000000--

) Washer, Flat, 0.25, Sae

4

28 08708

(000000--

) Nut, Hex, Lock, M6 X 1.00, Nl

4
