175

которая  связана  только  собственно  с  процессом  смешения.

В  этом  отношении  необходимо  всегда  помнить,  что  усред-

ненное  по  камере  значение  коэффициента  КС  в  дизеле

мало,  а  локальные  значения  его  могут  быть  еще  меньше,

вплоть  до  нуля.  Если  представить  себе,  что  в  какой-то

момент  образуются  зоны  с  богатым  содержанием  паров

топлива  (в  действительности  такие  зоны  содержат  пары

от  нескольких  соседних  капель),  то  зависимость  коэффи-

циента  КС  от  расстояния  до  капли  будет  выглядеть,  как

показано на рис. 130, и зона с наиболее благоприятным

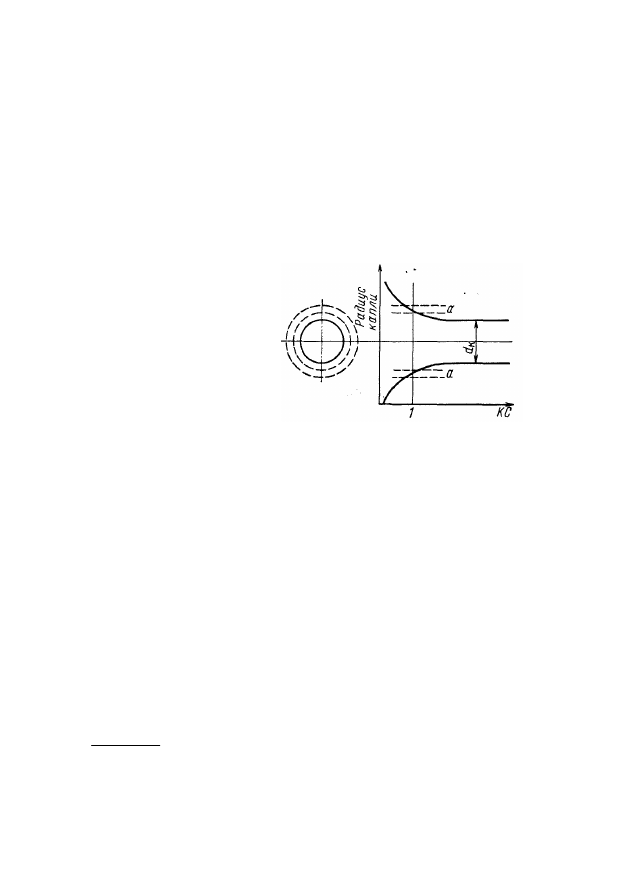

Рис.  130.  Изменение  со-
става  смеси  у  капли  с  ил-

люстрацией  условной  зоны

кон цент рац ии  т о пл ив а

в  заряде,  оптимальной

для воспламенения:



d — диаметр капли



для  высокой  скорости  сгорания  составом  смеси  может  быть

схематически  представлена  как  зона  а—а.  Ясно,  что  если

только  в  этой  зоне  скорость  сгорания  может  следовать  за

скоростью  смешения,  то  в  окружающем  каплю  простран-

стве,  где  смесь  всегда  будет  беднее,  создаются  условия,

описанные  в  начале  абзаца,  вызывающие  недостаточную

скорость  реакции.  Это  вряд  ли  возможно  в  ядре  факела,

где  смесь  переобогащена

1

  но  очевидно  такие  условия

будут  возникать  в  оболочке  струй,  а  также  в  частях

струй,  находящихся  в  непосредственной  близости  с  охла-

ждаемыми  стенками  камеры,  особенно  на  малых  нагруз-

ках.  В  целом  даже  само  разграничение  между  фазами  II

и  I I I   может  оказаться  недостаточно  четким,  как  это

следует из диаграмм, показанных на рис. 129.



293.  По  большей  части,  однако,  именно  диффузионный

процесс  является  главным  в  фазе  III,   и  проблема  скорости

развития  процесса  в  первую  очередь  является  проблемой

смешения  и,  следовательно,  имеет  в  основном  физическую

сущность. Здесь химические свойства топлива уже больше



1

  С  этим  трудно  согласиться,  так  как  в  зонах  излишнего  переобо-

гащения  скорости  реакции  также  малы  и,  кроме  того,  создаются  усло-

вия,  благоприятные  для  образования  сажевых  частиц.   Прим. ред.







176

не  оказывают  влияния,  а  влияют  его  физические  свойства,

такие  как  вязкость,  удельный  вес,  испаряемость.  Однако

имеется  важный  и  независимый  фактор,  а  именно  момент,

когда  начинается  горение,  а  соответственно  значения  τ

i

и  θ,  которые  оказывают  большое  влияние  на  развитие

процесса  смешения  [31].  В  этом  смысле  химическая

природа  топлива  все  же  оказывает  влияние  на  завершение

сгорания,  но  это  влияние  определяется  тем,  что  уже

имело  место  до  начала  действительно  диффузионного

горения.  В  отношении  воспламенения  необходимо  разли-

чать  два  случая:  первый  относится  к  впрыску  топлива

в  сжатый  воздух,  второй  —  к  впрыску  его  в  пламя,  при-

чем  температура  последнего  приблизительно  на  1500°  С

выше  первого.  Это  сильно  изменяет  скорость  испарения

и,  следовательно,  существенно  влияет  на  проникновение

и распределение струй (абзацы 298 и 253).



294.  Если  качество  смешения  является  решающим  для

развития  диффузионного  горения,    то  можно  любое  от-

клонение  процесса  горения  от  желаемого  объяснить  не-

достаточным      смешением.      Недостатки      смесеобразования,

практически  имеющие  место  в  любом  двигателе,  особенно

серьезно  отражаются  на  к.  п.  д.  цикла  в  тех  случаях,

когда:



а)  подается   большее   количество   топлива;



б)  время,  отводимое для смешения,  мало.



Следует  помнить,  что  в  связи  с  тем,  что  сгорание  со-

четается  с  движением  поршня,  необходимым  для  осуще-

ствления  термодинамического  цикла,  слишком  большая

длительность  реакций  (большое  время  догорания)  снижает

к. п. д.



295.  Важно      знать,      в      чем      заключаются      недостатки

процесса  смешения,  потому  что  в  зависимости  от  характера

этого  несовершенства  сгорание  может  не  только  затяги-

ваться,      но  также  оказываться    неполным.      Имеет  также

большое  практическое  значение,  какие  именно  продукты

неполного  сгорания  образуются,  так  как  они  могут  спо-

собствовать  загрязнению  и  износу  двигателя,  а  также  за-

грязнению  и  приданию  неприятного  запаха  отработавшим

газам  (см.  абзац  114  и  последующие).  Каждый  из  видов

отклонения      от    совершенного      смешения      требует      своего

метода    исправления,    и  поэтому  необходимо  знать,    что

в    действительности    является      основной      причиной    этого

отклонения.





177

296.  Догорание      хорошо      видно      на      диаграмме    ρ—V,

представленной  в  логарифмических  координатах  (рис.  131);

однако  при  этом  очень  важна  высокая  точность  индици-

рования.  Догорание    в  значитель-

ной   мере может быть уменьшено



за  счет  более  раннего  впрыска,  но

в  этом  случае  при  равном  к.  п.  д.

давление  сгорания  оказывается

более  высоким,  чем  в  случае  про-

цесса  без  догорания  (рис.  132).

Кроме  того,  увеличивается  тепло-

вая  нагрузка  на  стенки  камеры

сгорания.



297.  Схематически      некоторый

момент  развития   горения  может

быть  представлен,  как  это  показано

на  рис.  133,  где  отмечена    гетеро-

генность  состава  смеси  с  характер-

ными  источниками  догорания  [32  ].

Резюмируя,      вкратце    можно  ска-

зать,    что  компоненты,    все  еще  находящиеся  в  жидком

виде  (особенно  необходимо  учитывать  топливо,  осевшее

на стенке), не могут сгореть по крайней мере до того мо-





Рис.  132. Зависимости  к. п. д.

от максимального давления сго-

рания, изменяемого углом   опе-

режения впрыска:



1 — при     отсутствии      догорания;

2 — при   наличии   догорания



Рис. 133. Схематическая иллюстра-

ция неоднородности заряда в период

сгорания в дизеле:



1  —  большие  капли  в  ядре  струи;  2  —

жидкое  топливо,  осевшее  на  стенки;

3  —  мелкие  капли,  сгоревшая  и  горя-

щая  гетерогенная  топливо-воздушная

смесь;  4 — воздух



мента,  пока  они  не  испарятся  или  улетучатся  каким-либо

образом,  например,  в  результате  крекинга,  который  в  ос-

новном  является  окислительным   крекингом.   При  этом

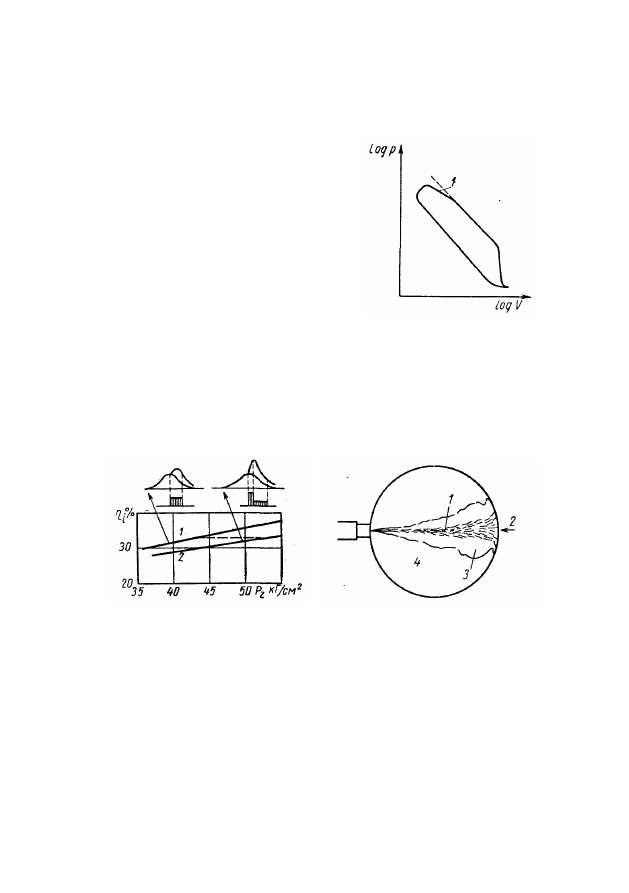

Рис.  131.  Иллюстрация

процесса догорания по ин-

дикаторной

диаграмме,

представленной  в  лога-

рифмических  координатах:
1

 — догорание









178

появляется  опасность  выделения  чистого  углерода  (см.

абзацы 123, 124, 386 и последующие).



В  тех  частях  смеси,  которые  слишком  богаты  топли-

вом,  последнее  остается  несгоревшим  до  тех  пор,  пока  на

более  поздней  стадии  не  произойдет  полного  смешения.

Здесь  также  имеется  опасность  сажеобразования  (см.

абзацы  130,  386  и  последующие).  В  частях  смеси,  содер-

жащих  мало  топлива,  реакции  между  топливом  и  воз-

духом  развиваются  слишком  медленно.  Поэтому  имеется

опасность  образования  альдегидов  и  лакообразования
(см. абзацы 121, 122, 386 и последующие).



298.  Для  того  чтобы  топливо  быстро  испарилось,  не-

обходимо  его  очень  тонко  распылить.  Но  уже  известно,

что  тонкость  распыливания  при  механическом  впрыске

оказывает  влияние  на  развитие  факела,  характеризуемое

проникновением  топлива  вдоль  оси  и  его  распределением

в  пространстве  вокруг  оси  факела,  в  противоположность

тому,  что  имело  место  в  более  ранних  конструкциях  ком-

прессорных  дизелей.  Это  является  следствием  того,  что

при  механическом  впрыске  распыливание  происходит

в  пространстве  камеры  сгорания  в  результате  воздействия

сил  сопротивления  воздуха  на  струю

1

.  При  старом  же

методе  впрыска  распыливание  происходило  уже  в  самой

форсунке,  и  топливный  туман  следовал  за  движением

применяемого для распыла воздуха в камере сгорания.



В  процессе  этого  движения,  когда  впрыскиваемый

воздух  проходил  сквозь  воздух  камеры  сгорания,  дости-

гались  весьма  быстрое  смешение  (см.  абзац  271  и  после-

дующие)  и  благоприятные  условия  для  горения.  В  этих

старых  компрессорных  двигателях,  как  следствие,  ока-

зывалось

возможным

достижение

хорошего

удельного

индикаторного  расхода  топлива  даже  при  обычно  приме-

нявшемся  позднем  впрыске  (в  большинстве  случаев  непо-

средственно  перед  в.  м.  т.)  и  малом  повышении  давления
(обычно  не  превышавшего  35  am  при  давлении  сжатия
30—32  am).  Компрессорные  дизели  могли  без  особых  за-

труднений  работать  на  нефтяных  остатках,  во  всяком  слу-

чае  при  большой  нагрузке,  и  соответствующей  конструк-

ции форсунки (абзац 272).



1

  По  современным  взглядам  в  быстроходных  дизелях  сопротивле-

ние  среды  не  оказывает  существенного  влияния  на  мелкость  распыли-

вания, в особенности на средний диаметр капель. Прим. пер.
