71

138.  Диффузионное  пламя  почти  всегда  желтое,  имеет

тенденцию  к  образованию  дыма,  и  если  только  оно  не  пере-

охлаждается,  то  в  нем  не  образуются  альдегиды,  так  как

термический  распад  всегда  слишком  глубокий.  У  двигате-

лей  внутреннего  сгорания  иногда  желтое  пламя  и  дым-

ность  выпуска  выражены  отчетливо,  например,  в  дизелях,

но  одновременно  также  образуются  альдегиды,  особенно,

если  стенки  холодные  (лакообразование,  запах;  см.  аб-

зацы 121, 122, 298, 386).

139.  В  бензиновом  двигателе  стремятся  получить  горе-

ние  с  голубым  пламенем,  приводящее  к  меньшему  загряз-

нению.

Для  этого  смесь  необходимо  предварительно  доста-

точно  подогреть,  чтобы  она  была  сухой.  Альдегиды  летучи,

и  так  как  бензин  обычно  сжигается  при  коэффициенте  КС,

близком  к  единице,  то  температура  газов  получается  до-

статочно  высокой  для  вовлечения  альдегидов  в  реакции.

Но  только  при  неблагоприятных  условиях,  которые  часто

встречаются  на  практике,  а  именно,  когда  при  работе  дви-

гателя  на  богатых  смесях  внезапно  «сбрасывается  газ»,

имеет  место  такое  неполное  или  позднее  горение,  что  мо-

жет  образовываться  большое  количество  альдегидов  и  дру-

гих  продуктов,  таких  как  олефины  (установлено,  что  это
o6cтоятельство

является

главной

причиной

образования

ядовитых  туманов,  именуемых  «смог»,  в  Лос-Анжелосе).

Это,  к  сожалению,  имеет  место  также  в  двигателях,  рабо-

тающих  с  расслоением  смеси  (абзац  227),  когда  некоторая

ее  часть  очень  обеднена.  Такие  двигатели  могут  быть

намного  более  экономичными,  чем  двигатели,  использую-

щие  гомогенную  смесь,  но  в  них  трудно  достигнуть  совер-

шенного горения при всех нагрузках.



140.  Тенденция  к  дымлению  различна  для  различных

углеводородов  и  их  соединений.  Ароматические  соедине-

ния  склонны  к  дымлению  больше  остальных  веществ  при

равных  условиях  смешения.    В  дизеле,    однако,    можно

наблюдать  парадокс,  когда  при  высокой  нагрузке    арома-

тическое  топливо  дает  меньшее  дымообразование,  чем  пара-

финовое.  Это  происходит  из-за  более  длительного  периода

индукции  в  случае  ароматического  топлива,  вследствие

чего  смесь  в  камере  сгорания  имеет  больше  шансов  стать

гомогенной до начала горения (абзац 277).

141.  При  добавлении    к  богатой    смеси    воды    умень-

шается склонность к образованию сажи. Это использова-





72

лось  в  нефтяных  двигателях  для  того,  чтобы  сделать  воз-

можным  форсирование  по  нагрузке,  причем  имел  значение

также охлаждающий эффект добавки воды.




АНАЛИЗ ОТРАБОТАВШИХ ГАЗОВ

142.  Исследование  процесса  горения  требует  примене-

ния  специального  лабораторного  оборудования    и  даже

более  или    менее  радикального  изменения    конструкции

двигателя.  Однако  о  результатах  горения  можно  судить

относительно      просто      по      составу      отработавших      газов.

Анализ  состава  отработавших  газов  не  позволяет  опреде-

лить  продолжительность  горения.  Последнее  можно  сде-

лать  с  помощью  термодинамического  анализа  по  очень

точным диаграммам давления.

143.  С  помощью  анализа  отработавщих  газов  и  иссле-

дования  степени  отклонений  реальных  результатов  горения

от  желаемых  могут  быть  разрешены  различные  проблемы.

В  большинстве  случаев,  однако,  ограничиваются  сужде-

нием  об  окраске,  запахе  и  раздражении  слизистых  обо-

лочек.  При  определении  склонности  к  дымлению  по  сте-

пени  окраски  отработавших  газов  используются  фотомет-

ры,  работающие  по  принципу  поглощения  (в  этом  случае

фотометры  могут  быть  заменены  простым  аппаратом,  где

сажа  откладывается  на  бумажном  фильтре)  или  по  прин-

ципу  отражения  при  определении  степени  «синевы»,  кото-

рая  обнаруживается  в  дыме  вследствие  наличия  в  нем

тонкодисперсного  тумана  масла.  В  большинстве  случаев

в  эксплуатации  даже  столь  простые  количественные  опре-

деления не проводятся.

144.  В  основном  определяется  общий  состав  отрабо-

тавших  газов  и  расход  топлива,  что  позволяет  судить  о  со-

ставе  смеси,  расходе  воздуха,  который  не  поддается  пря-

мым  измерениям

1

.  Для  заданного  элементарного  состава

топлива  состав  отработавших  газов,  согласно  Д'Аллеву

и  Ловеллу  [10],  является  точной  функцией  состава  смеси

независимо  от    конкретного  двигателя,      использованного

при  исследовании,  и  даже  независимо  от  того,  дизель  это

или  бензиновый  двигатель,  если  только  качество  горения

во всех случаях одинаково.

1

  При  подобном  методе  непрямого  определения  расхода  воздуха

возможны  ошибки,  так  как  состав  газов  в  месте  отбора  пробы  может

не соответствовать среднему составу.





73

145.  Это  утверждение  поэтому  действительно  для  дви-

гателей  с  практически  совершенным  горением,  которого

можно  достичь  надлежащей  регулировкой  и  подбором  топ-

лива,  а  в  случае  дизелей  —  при  отсутствии  в  отработав-

ших  газах  значительного  количества  сажи.  На  графике

рис.  31,  полученном  на  основании  анализа  отработавших

газов  при  использовании  определенного  топлива,  пока-

зано содержание в отработавших газах основных компонен-

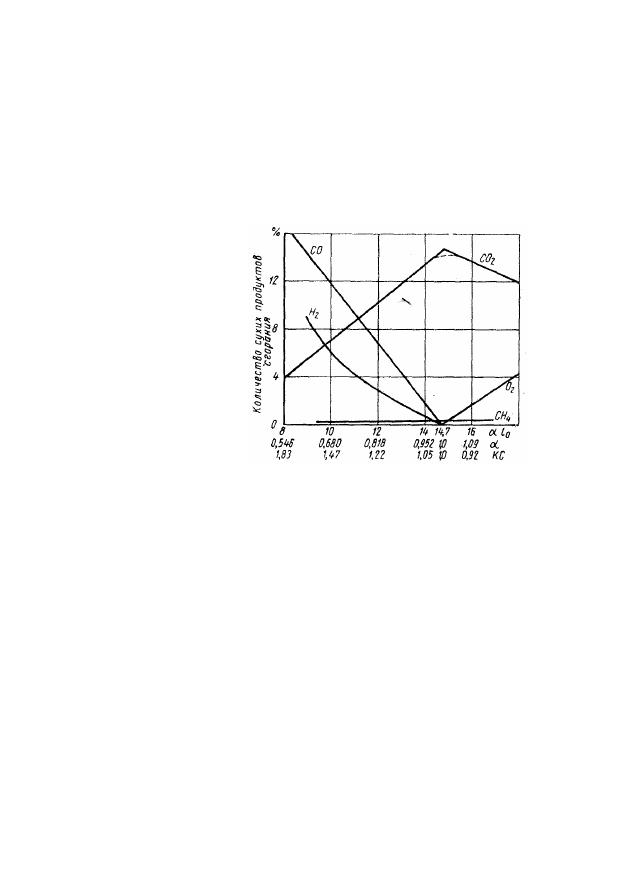

Рис.  31.  Содержание

основных  компонентов

в  отработавших  газах

при  сжигании  конкрет-

ного  углеводородного

топлива



тов,  а  именно  СО

2

,  О

2

,  Н

2

,  СО  и  СН

4

  во  всем  практически

используемом  диапазоне  изменения  составов  смеси.  Вода

не  была  обнаружена,  так  как  она  конденсируется  до  ана-

лиза.



В  отработавших  газах  найдены  следующие  соедине-

ния:  при  бедных  смесях  О

2

  и  СО

2

,  при  богатых  смесях

СО

2

,  СО  и  Η

2

  и  во  всех  смесях  СН

4

  в  небольших  незако-

номерных количествах.



Содержание  СН

4

  связано  с  охлаждающим  эффектом

стенок.



При  горении  богатых  смесей  в  отработавших  газах

увеличивается  число  молей  вследствие  образования  СО

и  Н

2

  по  сравнению  с  числом  молей  в  свежей  смеси.  Это

своеобразный  полезный  эффект,  так  как  энергия  горения

используется  при  более  низкой  температуре,  что  ведет

к  более  низкой  тепловой  нагрузке  деталей  двигателя.

При  этом  увеличение  числа  молекул  компенсирует  сни-

жение  температуры,  так  что  на  единицу  массы  смеси  про-

изводится та же работа.







74

146.  Дизель    в    основном    работает    со    значительным

избытком  воздуха,  а  следовательно,  на  бедных  смесях.

Стационарные  и  судовые  двигатели  имеют  избытки  воз-

духа,      равные      около      100%      (коэффициент      КС  =  0,5).

Эти  значения  коэффициента  КС  на  рис.  33  не  показаны,

но  имеются  другие  графики,  охватывающие  и  этот  диа-

пазон.  Теоретические  значения  коэффициента  КС  могут

быть      подсчитаны      на      основании      газового      анализа      по

методу      В.      Оствальда,      предложившего      для      этой      цели

хорошо  известный  треугольник  сгорания  [11].  В  области

сгорания    с    избытком  топлива,    однако,    где  образуется

СО,  при  составлении  треугольника  сгорания  В.  Остваль-

дом  было  принято,  что  Η

2

  сгорает  полностью.  Это  неверно

применительно  к  горению  углеводородов  в  двигателях,

поэтому  треугольник  сгорания  в  этом  случае  не  может

быть      использован.      Применение      его      допустимо      только

в области с избытком воздуха.

147.  Большая  теплопроводность  Н

2

  положена  в  основу

электрического    метода    определения      состава      смеси      при

избыточном  количестве  топлива  (богатая  смесь)  с  помощью

простого  шкального  прибора  с  прямым  считыванием  пара-

метра  (кэмбриджский      газоанализатор).  Недостаток  этого

метода  состоит  в  том,  что  при  бедных  смесях  стрелка

отклоняется    в    противоположную  сторону,      и    использо-

вание  прибора  становится  невозможным.  В  авиационных

двигателях  использование  этого  прибора  в  целом  не  вызы-

вало  возражений,  но  сейчас  от  него  отказались  и  прибе-

гают  к  помощи  точного  измерения    расхода  топлива    и

к  графикам,  по  которым  можно  определить  расход  воз-

духа  или  количество  топлива,  необходимое  для  работы

при различных эксплуатационных режимах.
