Промышленные двигатели Cummins M11 (система STC, Select Plus). Инструкция - часть 2

Идентификация двигателя

Содержание раздела

Стр.

Общие сведения о двигателе...........................................................................................................................E-1

Паспортная табличка двигателя.....................................................................................................................E-1

Паспортная табличка топливного насоса высокого давления ....................................................................E-1

Паспортная табличка электронного модуля управления.............................................................................E-2

Обозначения двигателей фирмы Камминз....................................................................................................E-2

Технические характеристики............................................................................................................................E-3

Общие технические характеристики..............................................................................................................E-3

Топливная система..........................................................................................................................................E-3

Система смазки...............................................................................................................................................E-3

Система охлаждения.......................................................................................................................................E-4

Система впуска воздуха..................................................................................................................................E-4

Система выпуска отработавших газов...........................................................................................................E-4

Электрооборудование.....................................................................................................................................E-4

Аккумуляторные батареи (плотность электролита)......................................................................................E-4

Схемы двигателя.............................................................................................................................................E-5

Общие сведения о двигателе

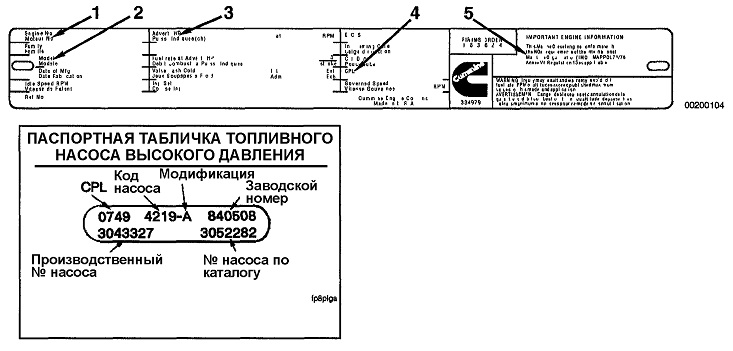

 Паспортная табличка двигателя

На паспортной табличке двигателя указана важная информация о двигателе. При заказе ремонтных деталей и проведении техобслуживания необходимо указывать серийный номер двигателя и перечень контрольных деталей. Паспортная табличка двигателя не подлежит замене без разрешения фирмы Камминз.

Паспортная табличка расположена со стороны топливного насоса двигателя на корпусе коромысел. При обращении в авторизованный сервис-центр фирмы Камминз необходимо иметь следующую информацию о двигателе. При заказе ремонтных деталей указывать данные паспортной таблички обязательно.

1. Серийный номер двигателя

2. Модель

3. Номинальная мощность и частота вращения

4. Перечень контрольных деталей

5. Важные сведения о двигателе.



Паспортная табличка топливного насоса высокого давления


ПРИМЕЧАНИЕ: Данная паспортная табличка топливного насоса представляет собой типовую паспортную табличку, устанавливаемую на топливных насосах Камминз PT®. Топливный насос этого типа устанавливается в топливных системах STC. Он не устанавливается в топливных системах CELECT™ Plus.

Паспортная табличка топливного насоса высокого давления расположена на верхней поверхности насоса. На ней указаны сведения, необходимые при калибровке насоса.

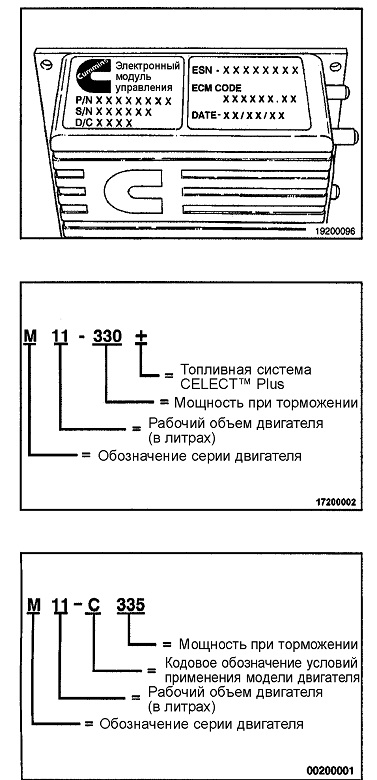

Паспортная табличка электронного модуля управления ПРИМЕЧАНИЕ: Данный электронный модуль управления устанавливается только в топливных системах CELECT™ Plus. В верхней части электронного модуля управления расположены две паспортные таблички. На левой паспортной табличке указаны: номер электронного модуля управления по каталогу (P/N), его серийный номер (S/N) и код даты изготовления (D/C). На правой табличке указаны серийный номер двигателя (ESN), код электронного модуля управления и дата изготовления. Обозначения двигателей фирмы Камминз Наименование модели двигателя содержит информацию о его основных параметрах, как это показано на рисунке.     Система CELECT™ Plus     Система STC ПРИМЕЧАНИЕ: Данные буквы обозначают различные варианты применения двигателей Камминз. • A = Сельскохозяйственная техника • C = Промышленное/строительное оборудование • G = Привод генератора • M = Судовой двигатель

Технические характеристики

Общие технические характеристики



Мощность (см. паспортную табличку двигателя)

Частота вращения двигателя при максимальной выходной мощности:

Регулируемая частота вращения...................................................................................................2100 об/мин

Диаметр и ход поршня..................................................................125 мм [4.921 дюйма] x 147 мм [5.787 дюйма]

Рабочий объем............................................................................................................... 10,8 литра [661 дюймов3]

Порядок работы цилиндров....................................................................................................................1-5-3-6-2-4

Масса двигателя (в стандартной комплектации):

С системой STC

Масса незаправленного двигателя............................................................................ 929 кг [2045 фунтов]

Масса заправленного двигателя ............................................................................... 981 кг [2160 фунтов]

С системой CELECT™ Plus

Масса незаправленного двигателя............................................................................ 940 кг [2070 фунтов]

Масса заправленного двигателя ................................................................................. 996 кг [2193 фунта]

Направление вращения коленвала

(если смотреть со стороны передней части двигателя).....................................................По часовой стрелке

Топливная система

Данные об эксплуатационных характеристиках и расходе топлива см. в паспортной табличке двигателя или см. код топливного насоса, установленного на данной модели двигателя.

Максимальное сопротивление в трубопроводе подачи топлива:

С системой STC

Чистый топливный фильтр.......................................................................... 102 мм рт. ст. [4 дюйма рт. ст.]

Загрязненный топливный фильтр............................................................. 204 мм рт. ст. [8 дюймов рт ст.]

С системой CELECT™ Plus

Чистый топливный фильтр.........................................................................152 мм рт ст. [6 дюймов рт. ст.]

Загрязненный топливный фильтр............................................................254 мм рт. ст. [10 дюймов рт. ст.]

Максимальное сопротивление в сливном топливопроводе:

Без обратных клапанов.....................................................................................63 мм рт. ст. [2.5 дюйма рт ст.]

С обратными клапанами...............................................................................165 мм рт. ст. [6.5 дюймов рт ст.]

Максимальная температура топлива на впуске................................................................................ 71°C [160°F]

Минимальная частота проворачивания коленчатого вала двигателя................................................150 об/мин

Система смазки

Давление масла:

На низких холостых оборотах (минимально допустимое)......................................70 кПа [10 фунтов/дюйм2]

При частоте вращения 1200 об/мин или максимальном

значении крутящего момента (минимально допустимое)....................................207 кПа [30 фунтов/дюйм2]

Емкость масляной системы двигателя в стандартной комплектации:

Комбинированный фильтр....................................................................................................2,6 л [0.7 галлона]

Емкость масляного поддона

(верхний уровень - нижний уровень).......................................................................26,5 - 34 л [7 - 9 галлонов]

Система охлаждения

Заправочный объем охлаждающей жидкости

С системой STC...................................................................................................................12,9 л [3.4 галлона]

С системой CELECT™ Plus..................................................................................................9,5 л [2.5 галлона]

Стандартный диапазон модулирующего термостата........................................................ 82 - 93°C [180 - 200°F]

Давление охлаждающей жидкости в блоке цилиндров (при снятой крышке наливной горловины): Минимальное

при закрытом термостате (1800 об/мин без нагрузки)....................................138 кПа [20 фунтов/дюйм2]

Максимальное

при закрытом термостате..................................................................................275 кПа [40 фунтов/дюйм2]

Максимально допустимая рабочая температура охлаждающей жидкости...................................100°C [212°F]

Минимальная рекомендуемая рабочая температура охлаждающей жидкости..............................70°C [160°F]

Максимально допустимое время выпуска воздуха....................................................................................35 мин.

Минимальное рекомендуемое рабочее давление,

поддерживаемое крышкой наливной горловины...........................................................48 кПа [7 фунтов/дюйм2]

Система впуска воздуха

Максимальная разница между температурой окружающего воздуха и температурой воздуха на впуске двигателя: При температуре окружающего воздуха выше 0°C [32°F].............................................................17°C [30°F]

Максимально допустимое сопротивление на впуске:

С чистым элементом воздушного фильтра............................................ 254 мм вод. ст. [10 дюймов вод. ст.]

С загрязненным элементом воздушного фильтра................................. 635 мм вод. ст. [25 дюймов вод. ст.]

Система выпуска отработавших газов

Размер выхлопной трубы

(приемлемый в нормальных условиях внутренний диаметр).................................................. 102 мм [4 дюйма]

Максимальное сопротивление выхлопной трубы

мм вод. ст. ............................................................................................... 1016 мм вод. ст. [40 дюймов вод. ст.]

мм рт. ст.....................................................................................................................................75 мм [3 дюйма]

Электрооборудование

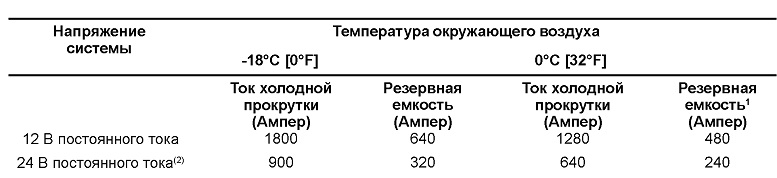

Минимальная рекомендованная емкость аккумуляторной батареи:

1. Резервная емкость определяется количеством пластин в аккумуляторной батарее данного размера. Величина резервной емкости определяет продолжительность времени, в течение которого обеспечивается непрерывное проворачивание коленвала.

2. Значения токов холодной прокрутки приведены для двух 12 В батарей, соединенных последовательно.

Минимальное напряжение в разъеме электронного модуля управления, необходимое для его работы - 9 В постоянного тока для двигателей с системой CENTRY®.

Минимальное напряжение в разъеме комплектного оборудования, необходимое для работы электронного модуля управления, равно 6,5 В постоянного тока на двигателях, оборудованных системой CELECT™ Plus.

Аккумуляторные батареи (плотность электролита)
