Дизели Д-50 и Д-50Л. УСТРОЙСТВО
Двигатель состоит из блока цилиндров, головки цилиндров,
кривошипно-шатунного механизма, механизма газораспределения, а также
узлов и агрегатов систем питания, смазки, охлаждения, пуска и
электрооборудования.
Общий вид двигателя Д-50 показан на фиг. 1 и 2, а его поперечный и
продольный разрезы — на фиг. 3 и 4.
Общий вид двигателя Д-50Л показан на фиг. 5.

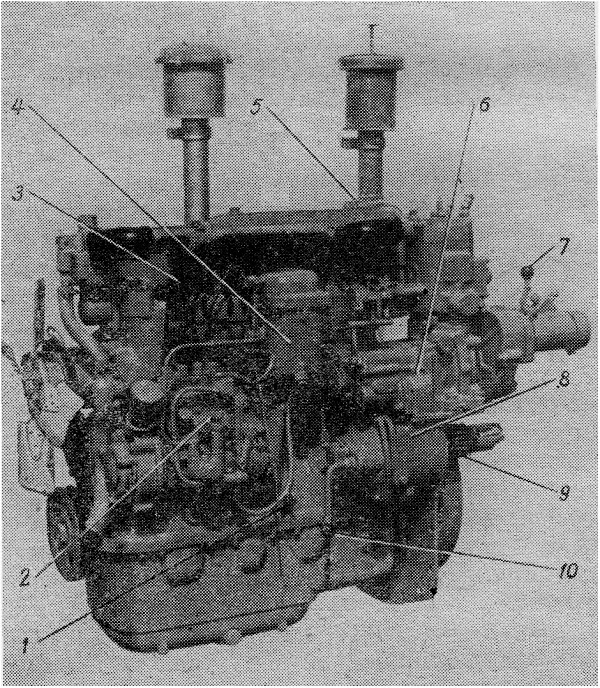

Фиг. 5. Двигатель Д-50Л (вид слева-):
1—маслоизмерительный стержень; 2—топливный насос; 3—форсунка; 4— фильтр
тонкой очистки топлива; 5—воздухоочиститель; пусковой двигатель; 7—рычаг
включения стартера; 8—редуктор пускового двигателя; 9— шестерня
включения; 10—рычаг включения муфты редуктора.
