Проверка фаз газораспределения дизеля типа Д49



Фазы газораспределения определяют начало открытия и конец закрытия впускных и выпускных клапанов относительно верхней и нижней мертвых точек. От правильности установки фаз зависит процесс газообмена в цилиндре двигателя и как следствие мощность, расход топлива, температура выпускных газов, дымность и т. д. С проверкой фаз газораспределения на двигателе приходится сталкиваться обычно в процессе ремонта, когда распределительный вал разбирают. Фазы газораспределения проверяют после проверки опережения подачи топлива, т. е. если есть уверенность в правильности соединения распределительного вала с коленчатым валом.

Перед проверкой необходимо удалить масло из гидротолкателей и выбрать в них зазоры. Масло из гидротолкателей удаляется с помощью специального приспособления (рис. 114). Зазор в гидротолкателях выбирается с помощью мерного набора пластин щупа, устанавливаемых между колпачками клапана и гидротолкателя. Проверка фаз газораспределения на дизеле производится с помощью приспособления, показанного на рис. 115.

При заводской сборке распределительного вала все кулачковые шайбы устанавливают на фиксирующие шпонки, пазы под которые в вале сделаны в строгом соответствии с порядком работы цилиндров. Поэтому проверку фаз достаточно вести по одному цилиндру, в соответствии с заводской инструкцией — по первому

правому. Для этого снимают крышку кожуха крышки цилиндра, валоповоротным механизмом проворачивают коленчатый вал по направлению вращения и устанавливают кривошип проверяемого цилиндра в положение 85—90° после н. м. т., когда проверяют начало открытия впускных клапанов, и в положение 85—90° за в. м. т., когда проверяют начало открытия выпускных клапанов. Устанавливают на колпак крышки цилиндра приспособление для проверки фаз газораспределения так, чтобы шток приспособления опирался на тарелку одного из клапанов, индикатор устанавливают с натягом 7—8 мм, а цифру «нуль» шкалы индикатора совмещают с его стрелкой. Медленно проворачивают коленчатый вал дизеля по направлению вращения и отмечают по шкале индикатора 5 мм открытия клапана. В этом положении коленчатого вала отсчитывают число градусов на шкале муфты между положением стрелки и меткой в. м. т. при проверке начала открытия впускных клапанов и н. м. т. при проверке начала открытия выпускных клапанов.

Полученные значения фаз газораспределения должны соответствовать указанным в формуляре дизель-генератора.

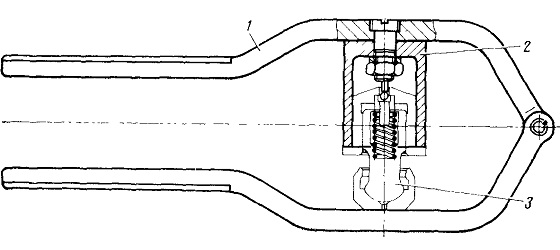

Рис. 114. Приспособление для удаления масла из гидротолкателя: 1 —- рукоятка; 2 — колпачок; 3 — гидротолкатель

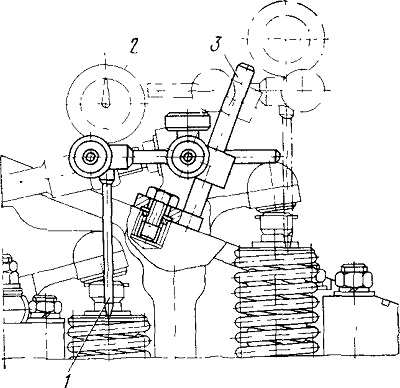

Рис. 115. Приспособление для проверки фаз газораспределения:
1 — шток; 2 — индикатор; 3 — стойка
