Смазочная система двигателя Scania





Общие моменты затяжек



Технические требования



Следующие моменты затяжек применяются обычно, если ничего другого специально не указано:

Резьба М5                                                                  6.7НМ

Резьба М6                                                                  10.2НМ

Резьба М8                                                                  26НМ

Резьба М10                                                                50НМ

Резьба М12                                                                92НМ

Резьба М14                                                                149НМ



Для специально установленных моментов затяжек применятся допуск +/-15%, если ничего другого не указано













Давление масла:

На холостом ходу                                                                                         1.6 бар

С двигателем при температуре работы при 1,000 об. Мин.                     2.5 бар

С двигателем при температуре работы при 2,000 об. Мин.                     4.5-6.0 бар

































Масляный фильтр двигателя Scania



Технические требования



Используйте оригинальные фильтры фирмы Scania.



Другие инструменты



Номер                        Название               Иллюстрация               Панель инструментов

587025            Съёмник для

фильтра







Описание



Турбо нагнетатель вращается с высокой скоростью, иногда более 100000 оборотов в минуту.

Масло смазывает и охлаждает турбокомпрессор. Чрезвычайно важно, чтобы смазочная система работала хорошо. Имеется отдельный фильтр для турбокомпрессора; масло очищается фильтром двигателя. Поэтому масляный фильтр должен заменяться и центробежный очиститель прочищаться согласно инструкциям.



Используйте клещи 587025 при снятии масляного

фильтра.



Если центробежный маслоочиститель не прочищается, масляный фильтр быстро засорится и сопротивление потока в фильтре увеличится. В этом случае клапан в фильтре открывается, и позволяет маслу проходить без фильтрации. Турбокомпрессор получает не фильтрованное масло, что приводит к повышенному износу подшипников.



Клапан установлен на фильтре фирмы Scania. Нужно использовать только эти фильтры.

















Масляный теплообменник двигателя Scania



Замена уплотнителей



Спецификации



Моменты затяжек

Болты для вкладыша масляного теплообменник                          26 Нм

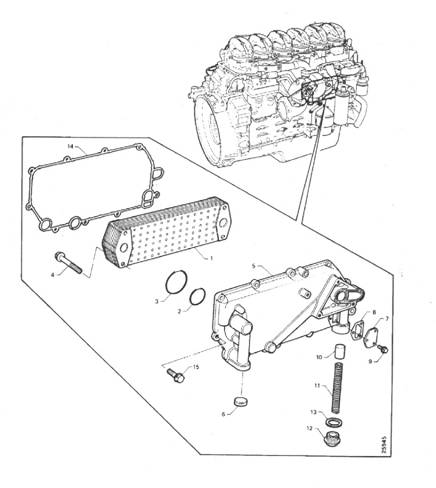

Масляный теплообменник











1 Масляный теплообменник

2 Уплотнительное кольцо

3 Уплотнительное кольцо

4 Болт с буртиком

5 Крышка масляного охладителя

6 Пробка

7 Крышка

8 Прокладка

9 Болт

10 Поршень

11 Пружина

12 Пробка

13 Шайба уплотнительного кольца

14 Шайба уплотнительного кольца

15 Болт с буртиком





































Описание

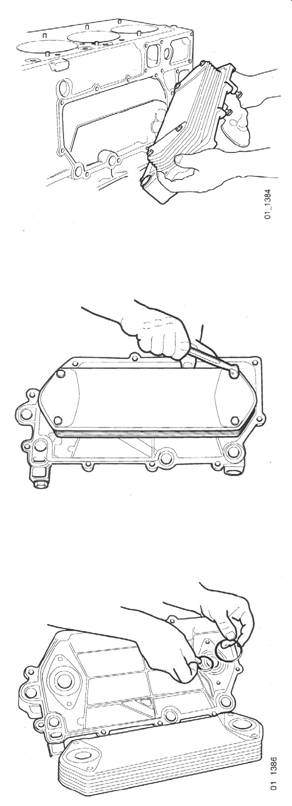

1 Снимите боковую крышку и масляный теплообменник.























2 Снимите 4 болта, удерживающие масляный теплообменник в боковой крышке.

























3 Снимите масляный теплообменник.

4 Замените уплотнительные кольца 4.

5 Установите вкладыш масляного фильтра. Вкрутите его на место в боковой крышке. Затяните с усилием 26 Нм.

6 Прикрутите боковую крышку на место.



























Центробежный очиститель масла двигателя Scania



Прочистка



Спецификации



Допустимая толщина отложения на стенке крышке                                20 мм





Моменты затяжки





Стопорная гайка для крышки картера масляного очистителя                15 Нм



Гайка для крышки ротора                                                                            Закручивается рукой



Вал ротора                                                                                                     34 Нм



Закрепляющий состав



Закрепляющий состав                                                                                  561200
