Зубчатые передачи часовых зубчатых механизмов (1963 год)

Зубчатые передачи часовых зубчатых механизмов (1963 год)

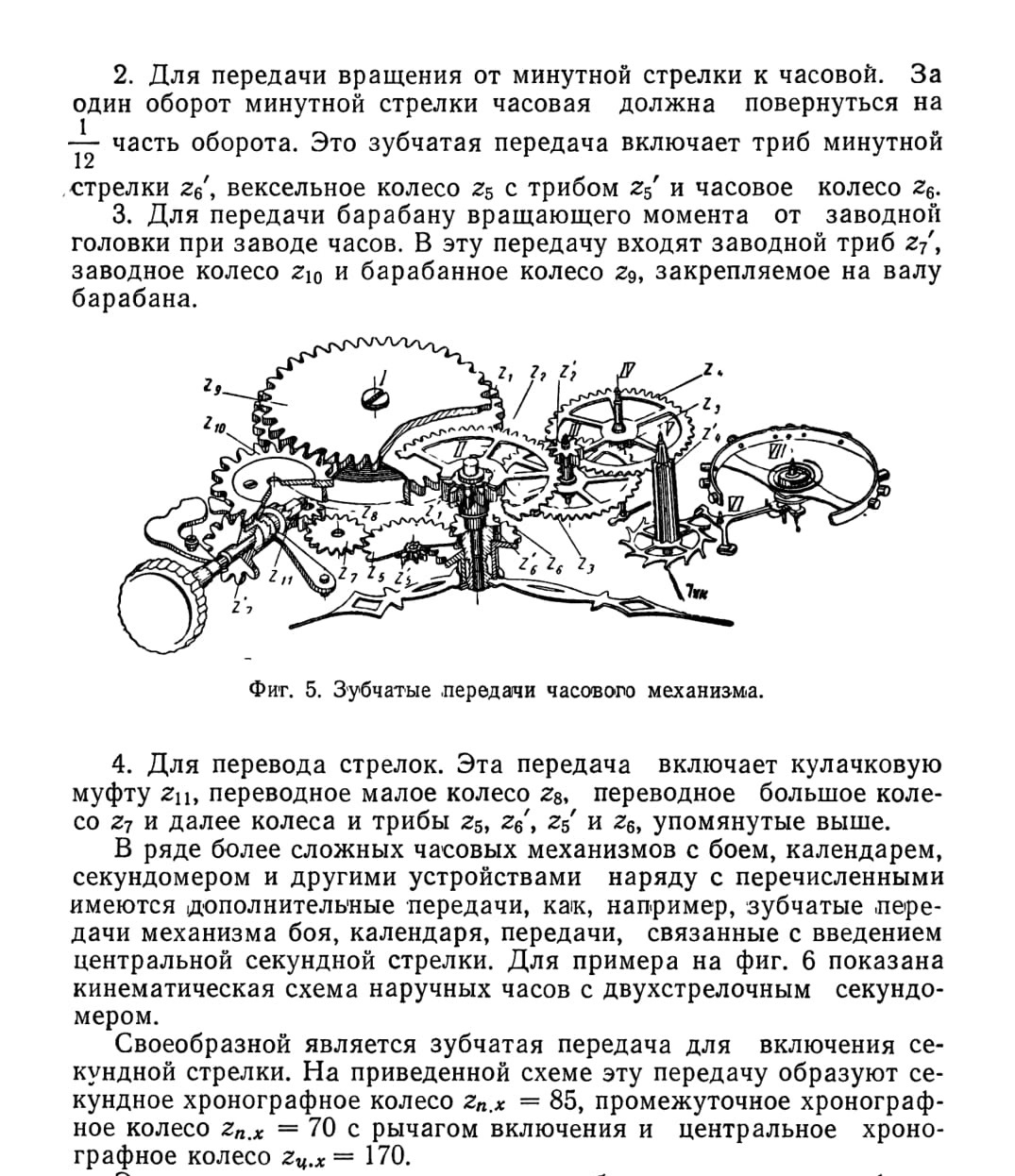

На фиг. 5 представлена кинематическая схема механизма наручных часов. Эта схема является наиболее общей и встречается во многих часовых механизмах, независимо от их размеров и формы. На примере этой схемы можно показать назначение зубчатых передач часовых механизмов.

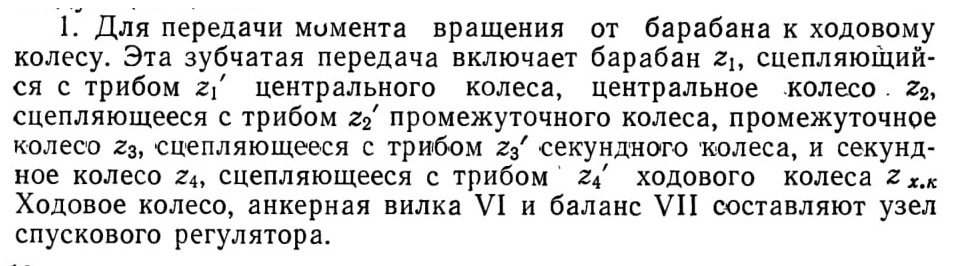

Зубчатые передачи в часовых механизмах предназначены для следующих целей.

Эти колеса имеют едва заметные зубья треугольного профиля. Зацепление таких колес в связи с их малыми зубьями иногда называют «бархатным».

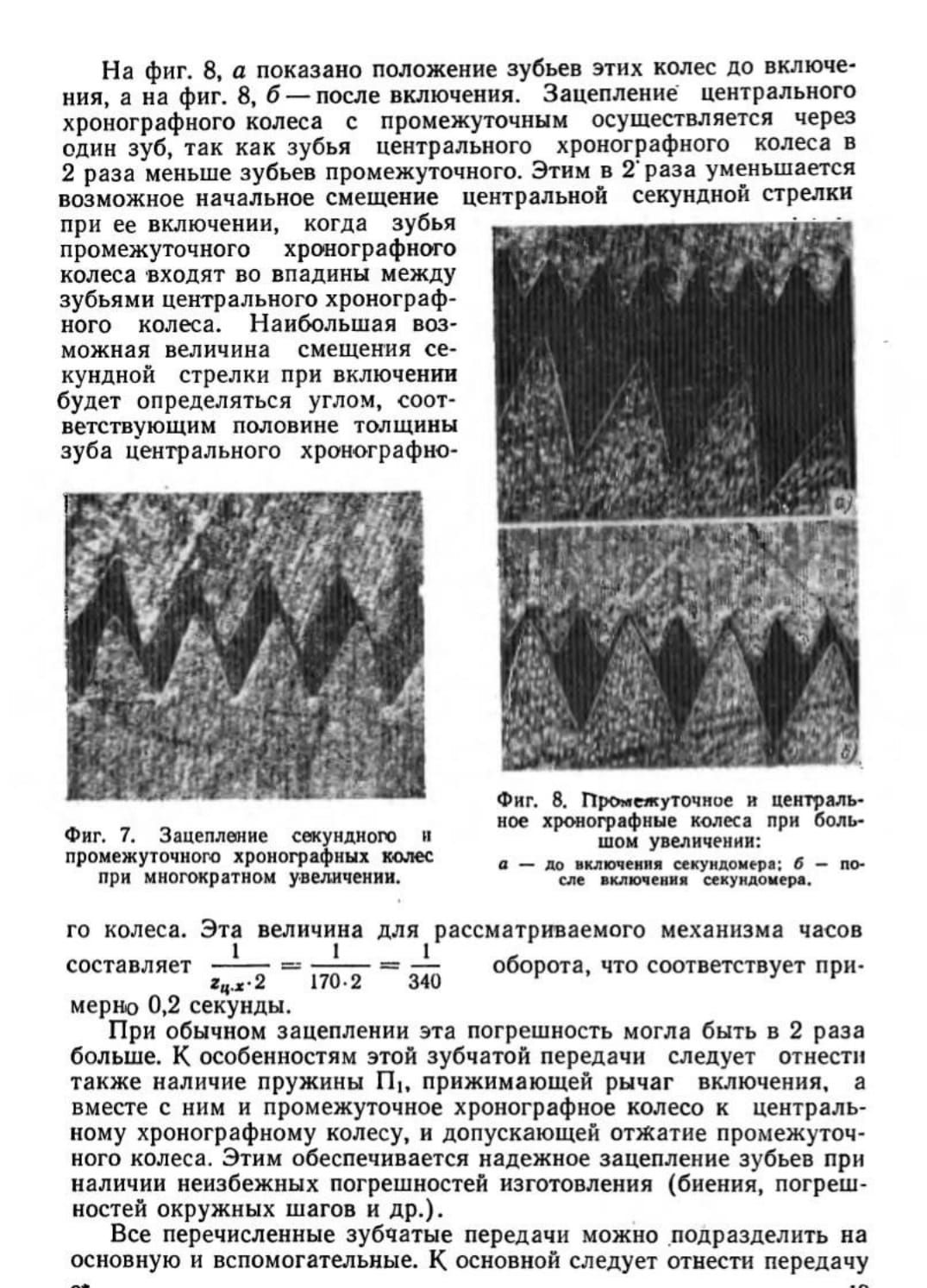

Секундное и промежуточное хронографные колеса находятся в постоянном зацеплении. На фиг. 7 показано зацепление таких колес при увеличении 100:1. Промежуточное хронографное колесо вводится в зацепление с центральным хронографным колесом при включении секундомера посредством поворота рычага включения.

содержание .. 1 2 3 4 ..
