Механическая обработка деталей на часовых токарных станках

Для обточки применяют часовой токарный станок с приводом или со смычком, резцы различных форм, набор спиц, ролики, арбура, хомутики.

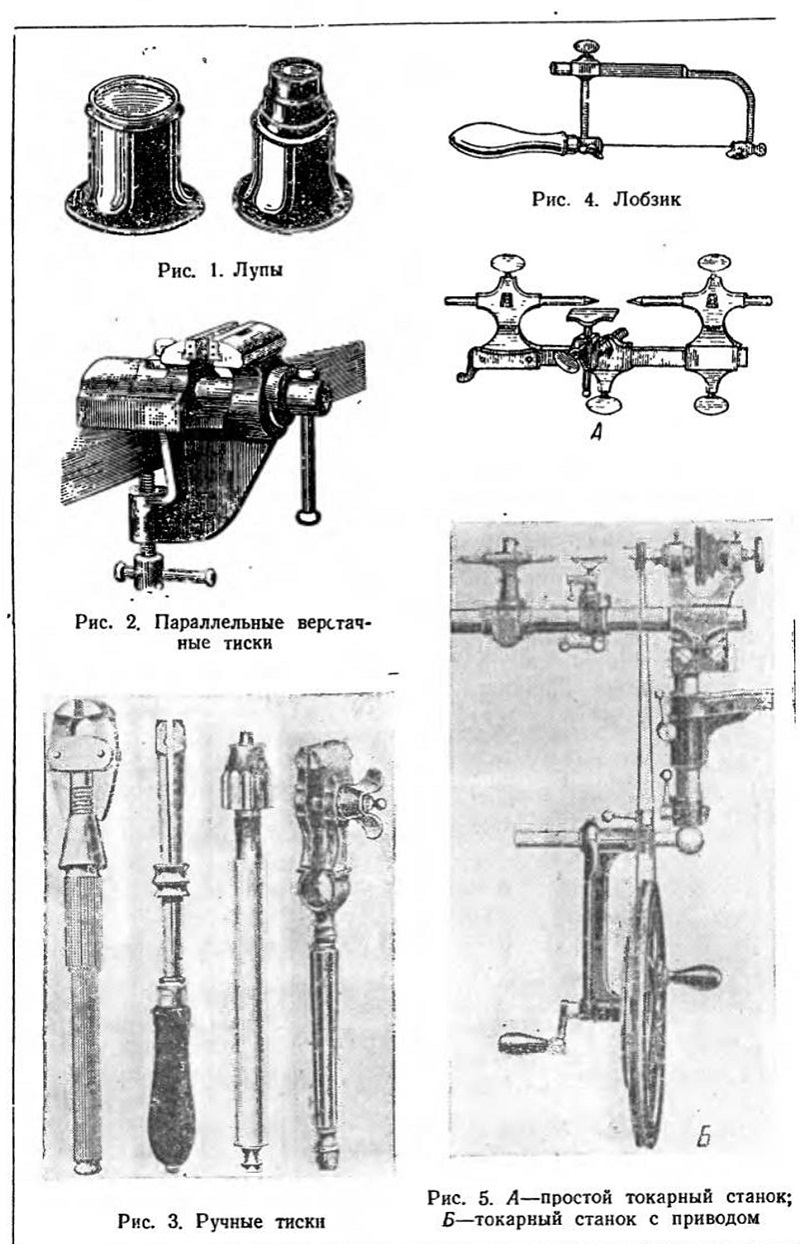

Простой токарный станок (рис. 5), а еще лучше универсальный, необходим при работе каждому часовому мастеру.

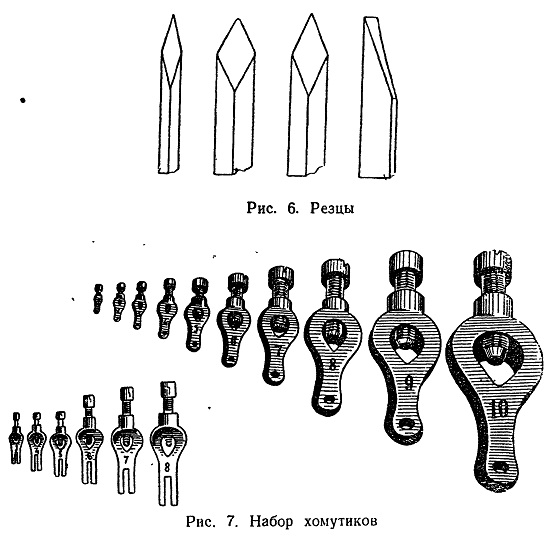

Резцы имеют различные формы (рис. 6). Их форма зависит от назначения. Затачивают резцы на камне-эльштейне, на который наносят немного машинного масла.

При обточке обрабатываемый предмет вращается вокруг своей оси, а резец остается неподвижным. Обтачиваемый предмет до обточки опиливают с обоих концов на конус (Иногда вместо изготовления конусных концов в центре обтачиваемого предмета делают конусные углубления—своеобразную зенковку. Это зависит от формы спиц и обтачиваемой детали.) и устанав-

ливают в конические углубления спиц, установленных на токарном станке. На обрабатываемый предмет предварительно надевают хомутик (рис. 7) или ролик (рис. 8). Обтачивают его при помощи смычка или привода.

Резец должен резать, а не скоблить. Резать надо острыми рабочими гранями, а не концом, который быстро тупится и ломается.

При обточке станок приводят в движение левой рукой, а тремя пальцами правой руки удерживают резец.

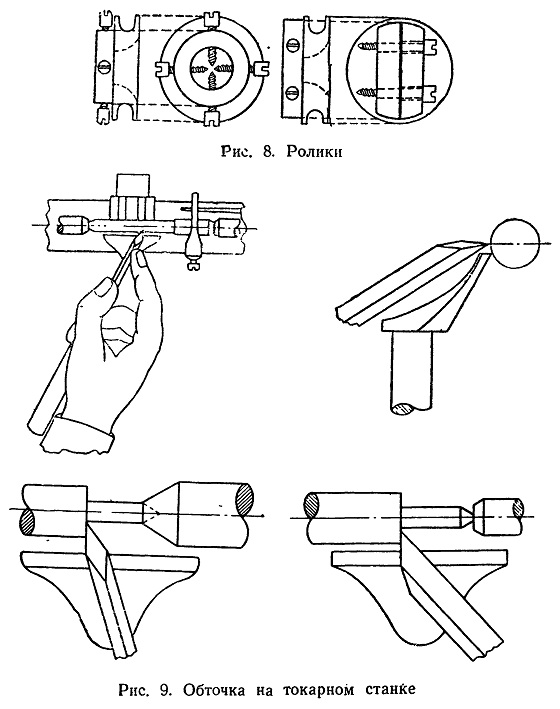

При обточке со смычком, когда смычок движется вниз, ре-зец, расположенный немного выше линии оси обтачиваемого предмета (рис. 9), будет его резать. При обратном движении смычка вверх резец не должен резать, для чего опускают его хвостовик. При обточке с приводом увеличивается производительность труда и облегчается сам процесс точения.

Хороших результатов обточки можно добиться длительной практической работой.

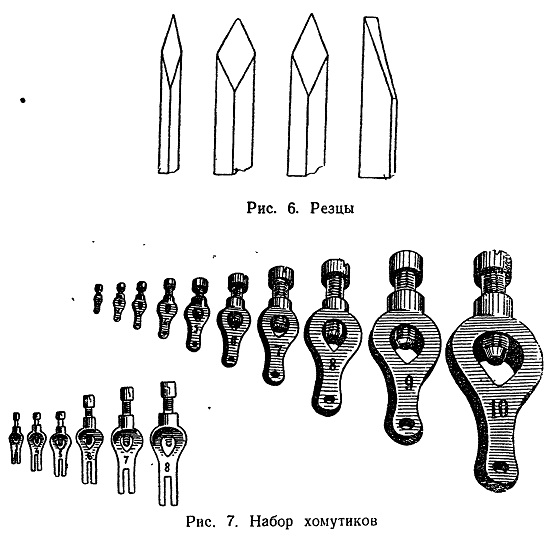

Рис. 6- 7

Рис. 8-9.
