§13. Наручные часы с секундомером (устройство)

§13. Наручные часы с секундомером (устройство)

Рис. 56. Кинематическая схема наручных часов с секундомером:
1— рычаг, 2 — колонное колесо, 3 — двойной молоток со штифтом, 4 — тормоз, 5 — рычаг молотка, 6 — рычаг сброса, 7 — колесо включения счетчика. 8 — фиксатор счетчика, 9 — колесо счетчика минут. 10 — сердечко счетчика минут, 11 — палец, 12 — основное сердечко, 13 — центральное хронографное колесо, 14 —барабан, 15 —барабанное колесо, 16 — собачка, 17 —заводное колесо, 18 —заводной вал, 19 — переводной рычаг, 20 — фиксатор, 21 — заводной триб, 22 — заводной рычаг, 23 — кулачковая муфта, 24 —переводное колесо, 25 — секундная стрелка секундомера, 26 — переводное колесо, 27 — вексельное колесо с трибом, 28 — промежуточное колесо с трибом, 29 — центральное колесо с трибом, 30 — триб минутной стрелки, 31 — минутная стрелка, 32 — часовая стрелка. 33 — боковая секундная стрелка, 34 — часовое колесо, 35 — секундное колесо с трибом, 36 — анкерное колесо с трибом, 37 — анкерная вилка, 38 — стрелка счетчика минут, 39 — баланс со спиралью, 40 — заводной рычаг, 41 — хронографное колесо, 42 — промежуточное хронографное колесо, 43 — храповое колесо, 44 — зацеп основного рычага. 45 — пружинка, 46 — фиксатор колонного колеса, 47 — рычаг включения хронографа, 48 — штифт тормоза

Наручные часы с секундомером показывают текущее время и, кроме того, имеют механизм секундомера для измерения коротких промежутков времени. Механизм секундомера может быть простого или суммирующего действия, однострелочный или двухстрелочный. В зависимости от конструкции секундомер управляется одной или двумя кнопками. Секундомером суммирующего действия с двухкнопочным управлением можно измерять короткие промежутки времени в различных комбинациях. С его помощью можно, например, сложить продолжительность протекания нескольких процессов; можно после измерения возвратить стрелки на «ноль»; можно в процессе измерения возвратить стрелки на «ноль» и без остановки пустить их снова. Часовой механизм устроен так же, как и механизм с боковой секундной стрелкой.

На рис. 56 представлена кинематическая схема часов «Полет» (модель 3017) с секундомером. Механизмом секундомера управляют с помощью двух кнопок А и Б. Кнопкой А пускают в ход секундную стрелку и стрелку минутного счетчика секундомера. При втором нажатии на кнопку А секундомер останавливается. При нажатии на кнопку Б стрелки секундомера возвращаются в нулевое положение.

Пуск секундомера происходит при нажатии на кнопку А. При этом вокруг своей оси поворачивается основной рычаг 1 и его зацеп 44 поворачивает на один зуб храповое колесо 43; одно плечо тормоза 4 встает на колонку колонного колеса 2, поворачиваясь вокруг своей оси, а другое освобождает (растормаживает) центральное хронограф-ное колесо. Одновременно рычаг включения хронографа 47 под действием пружины перемещается в сторону центрального хронографного колеса 13 — секундомер включается. На оси центрального хронографного колеса установлена секундная стрелка секундомера 25. Секундное хронографное колесо 41 находится в постоянном зацеплении с промежуточным хронографным колесом 42. На оси центрального хронографного колеса 13 расположен палец 11, взаимодействующий через колесо включения счетчика 7 с колесом счетчика 9. Последнее останавливается в определенном положении фиксатором 8. На оси колеса 9 расположена стрелка счетчика минут 38.

Остановка механизма секундомера происходит при нажатии на кнопку Л. Основной рычаг 1 иоворачивается и с помощью рычага 44 поворачивает храповое колесо 43 на один зуб. При этом конец рычага включения хронографа 47 встает на колонку и выводит из зацепления промежуточное хронографное колесо 42 с центральным хронографным колесом 13. Одновременно с этим один конец тормоза 4 под действием пружинки западает между колонками колонного колеса 2, а другой конец затормаживает центральное хроно-графное колесо 13.

Возврат стрелок секундомера в нулевое положение происходит при нажатии на кнопку Б. Пусковой рычаг молоточка 5 через рычаг сброса 6 освобождает штифт двойного молоточка 3, который под действием пружины перемещается и штифтом тормоза 48 давит на тормоз 4, освобождая при этом центральное хронографное колесо 13. Одновременно скос двойного молоточка давит на штифт рычага включения счетчика минут и отводит колесо включения счетчика 7 от пальца 11. После этого происходит удар двойного молоточка 3 по сердечку счетчика 10 и основному сердечку 12. Сердечко счетчика минут 10 привернуто к колесу счетчика минут

9, а основное сердечко 12 — к центральному хронографному колесу 13. В результате удара двойного молоточка по сердечкам расторможенные колеса возвращают стрелки в нулевое положение. Чтобы механизм снова пустить в ход, нужно нажать на кнопку А, при этом при повороте колонного колеса 2 конец двойного молоточка 3 встанет на колонку и штифт молоточка западет за скос рычага сброса 6 — произойдет пуск секундомера из нулевого положения.

На циферблате наручных часов с секундомером нанесены шкалы: шкала текущего времени для отсчета часов, минут (большая шкала) и секунд (малая шкала). Большая шкала служит также для замера и отсчета коротких промежутков времени в секундах и долях секунд. Вторая малая шкала служит для счета минут.

На циферблате часов имеются также две дополнительные шкалы: для замера скорости движения с базой в 1 км и для определения расстояния. Скорость выражается в км/ч, а расстояние — в км.

На рис. 57 представлена кинематическая схема часов «Полет» с секундомером и календарем. Механизм секундомера управляется с помощью двух кнопок. Кнопкой 38 пускают в ход секундомерную стрелку и стрелку минутного счетчика секундомера. При повторном нажатии на эту же кнопку секундомер останавливается. При нажатии на кнопку 32 стрелка секундомера возвращается в нулевое положение.

Пуск секундомера осуществляется кнопкой 38. При нажатии на кнопку 38 поворачивается пусковой рычаг 36 с толкателем. Толкатель нажимает на W-образный кулачок двойного молотка 30 и поворачивает его. Кулачок взаимодействует с рычагом включения счетчика 41, который поворачивает тормозной рычаг 51, освобождая таким образом центральное хронографное колесо. Двойной молоток 30 при повороте давит на эксцентрик 43, поворачивая рычаг включения секундомера 54, который вводит колесо включения секундомера 49 в зацепление с центральным хронографным колесом 53. На оси центрального хронографного колеса установлена центральная секундная стрелка 16. Колесо включения секундомера 49 (передаточное хронографное колесо) находится в постоянном зацеплении с колесом секундным хронографа.

На оси центрального хронографного колеса находится палец 48, взаимодействующий через колесо включения счетчика 45 с минутным колесом 42, которое фиксируется пружинкой 39.

Механизм секундомера останавливается при повторном нажатии на кнопку 38. При этом движении толкателя W-образный кулачок поворачивается в следующее положение, отводя в сторону рычаг включения счетчика 41, а тот в свою очередь прижимает тормозной рычаг к центральному хронографному колесу, останавливая его. Двойной молоток 30

при этом поворачивается, действуя через эксцентрик на рычаг включения секундомера 54, который выводит колесо включения секундомера 49 из зацепления с центральным хронографным колесом.

Для возврата стрелок секундомера в нулевое положение нажимают на кнопку 32, которая давит на рычаг 34 сброса. При этом рычаг сброса поворачивает двойной молоток 30 с W-образным кулачком, который через рычаг 36 включения счетчика отводит тормозной рычаг от центрального хронографпого колеса и колесо включения счетчика от пальца. Двойной молоток ударяет по сердечкам, возвращая их и тем самым секундную стрелку в начальное положение.

Основной механизм работает так же, как и механизм обычных часов с центральной секундной стрелкой. От барабана 61 через триб центрального колеса 55 и центральное колесо 57 вращение передается на промежуточный триб 59 и промежуточное колесо 3, на секундный триб 4 и секундное колесо 74. С секундного колеса вращение передается на триб анкерный 75 и анкерное колесо 14, от анкерного колеса через анкерную вилку 24 передается на баланс 26.

На центральный триб фрикционно установлен триб минутной стрелки 10. Через вексельное колесо 5 и его триб 6 движение от триба минутной стрелки 10 передается на часовое колесо 8.

Работа календаря происходит следующим образом. Вращение от часового колеса 8 передается через триб переключателя календаря 11, триб колеса календаря 13 на колесо календаря 15. На колесе календаря расположен узел колеса переключателя, который совершает равномерное движение, находясь в зацеплении с трибом переключателя 17. Триб переключателя запрессован в отверстие колонки платины, на которой установлено колесо календаря 15.

Через каждые три оборота колеса календаря пружина переключателя 21 входит в зацепление с очередным зубом числового кольца 20 и переключает календарь.

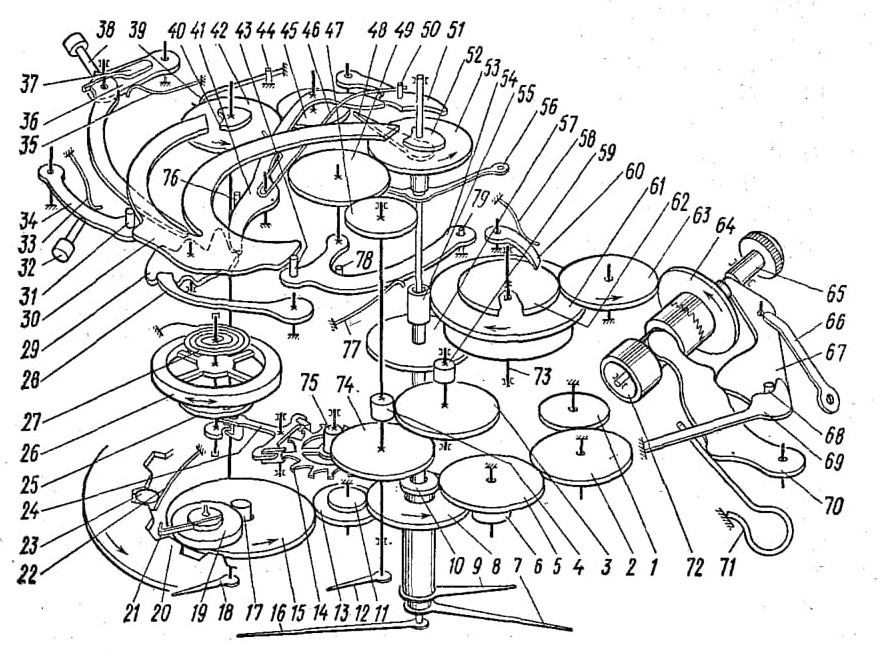

Рис. 57. Кинематическая схема наручных часов с секундомером и календарем:
1, 2, — колеса переводные, 3 — колесо промежуточное, 4 — триб секундный, 5 — колесо вексельное, 6 — триб вексельный, 7 —стрелка минутная: 8 — колесо часовое, 9 — стрелка часовая, 10 — триб минутный, И — триб передаточный календарь, 12 — стрелка секундная секундомера, 13 — триб колеса календаря, 14 — колесо анкерное, 15 — колесо календаря, 16 — стрелка секундная, 17 — триб переключателя, 18 — стрелка минутная секундомера, 19 — колесо переключателя, 20 — числовое кольцо, 21 — переключатель, 22 — пружина фиксатора, 23 -—фиксатор календаря, 24 — анкерная вилка,25 — двойной ролик, 26 — баланс, 27 — спираль, 28 — пружина фиксирующая, 29 — W-образный кулачок, 30 — двойной молоток, 31 — штифт рычага возврата, 32 — кнопка возврата, 33 — пружина рычага возврата, 34 — рычаг возврата, 35 — пружина рычага пускового возврата, 36 — рычаг пусковой, 37 — пружина, 38 — кнопка пуска, 39 — пружина фиксирующая, 40 — сердечко, 41 — рычаг включения минутного счетчика, 42 — минутное колесо, 43 44, 50, 76, 78, 79 —эксцентрики, 45 — колесо включения счетчика, 46 — пружина, 47 — колесо секундное передаточное, 48 — палец, 49 — колесо включения секундомера, 51 — рычаг тормозной, 52 — сердечко, 53 — центральное хронографное колесо, 54 — рычаг включения секундомера, 55 — триб центральный, 56 — пружина секундной оси, 57 — колесо центральное, 58 — пружина собачки, 59 — триб промежуточный, 60 — собачка, 61 — барабан, 62 — колесо барабанное, 63 — колесо заводное, 64 — триб заводной, 65 — вал заводной, 66 — пружина рычага переводного, 67 — рычаг переводной, 68 — штифт, 69 — пружина фиксирующая, 70 — рычаг заводной, 71 — пружина, 72 — муфта кулачковая, 73 — вал барабана, 74 — колесо секундное, 75- триб анкерный, 77 - пружинка
