§ 4. Принципиальные схемы часовых механизмов

§ 4. Принципиальные схемы часовых механизмов

Принципиальная схема механических часов. Основными частями механических часов являются двигатель, колесная система, ход (или спуск), регулятор, стрелочный механизм, механизм заводки часов и перевода стрелок (рис. 7).

Двигатель предназначен для аккумулирования энергии и передачи ее регулятору в течение длительного времени через колесную систему для возбуждения и поддержания его колебаний. Двигателем является заводная пружина или гиря.

Основная колесная система передает через ход энергию регулятору, а также отсчитывает число его колебаний и передает движение на стрелочный механизм.

Ход, или спуск, преобразует вращательное движение колес в колебательное движение регулятора, периодически освобождая колесную систему и преобразуя энергию пружины в импульсы, передаваемые регулятору для поддержания его колебаний.

С помощью хода регулятор управляет вращением колесной системы, так как при каждом полуколебании регулятора ход позволяет поворачиваться колесам на определенные углы, значение которых зависит от конструкции хода и числа зубьев колес.

Регулятор предназначен для создания равномерных, строго периодических колебаний, обеспечивающих высокую точность измерения времени.

Стрелочный механизм передает движение от основной колесной системы на стрелки.

Механизм заводки часов и перевода стрелок предназначен для заводки часов и перевода стрелок.

Принципиальная схема электронно-механических часов с балансовым регулятором. Основными частями такого механизма являются источник энергии, электропривод, регулятор, преобразователь движения регулятора, редуктор (колесная система), стрелочный механизм и механизм перевода стрелок (рис. 8).

Электрохимический источник энергии предназначен для питания электропривода.

Электропривод — электромагнитное устройство с контактной или бесконтактной (транзисторной) схемой — преобразует электрическую энергию источника питания в энергию импульсов, передаваемых на регулятор.

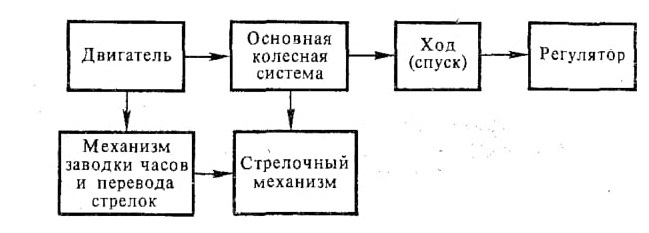

Рис. 7, Принципиальная схема механических часов

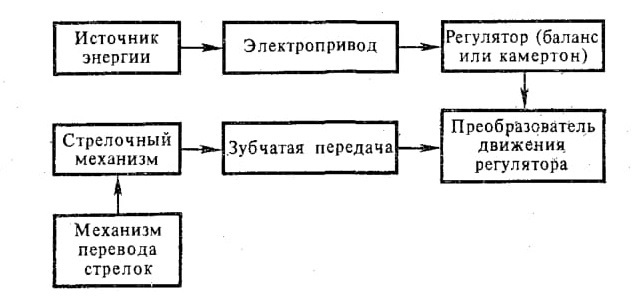

Рис. 8. Принципиальная схема часового механизма электронно-механических часов с балансовым регулятором

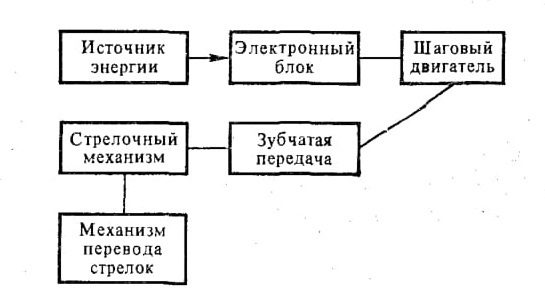

Рис. 9. Принципиальная схема электронно-механических кварцевых часов с шаговым двигателем

Регулятор предназначен для создания строго периодических колебаний.

Преобразователь движения преобразует колебательное движение регулятора во вращательное движение колесной системы.
Колесная система и стрелочный механизм передают движение от преобразователя на часовую, минутную и секундную стрелки.

Механизм перевода стрелок предназначен для установки и перевода стрелок.

Принципиальная схема электронно-механических кварцевых часов с шаговым двигателем. Основными частями такого механизма являются источник энергии, блок кварцевого генератора, шаговый двигатель, колесная система, стрелочный механизм и механизм перевода стрелок ( рис 9)

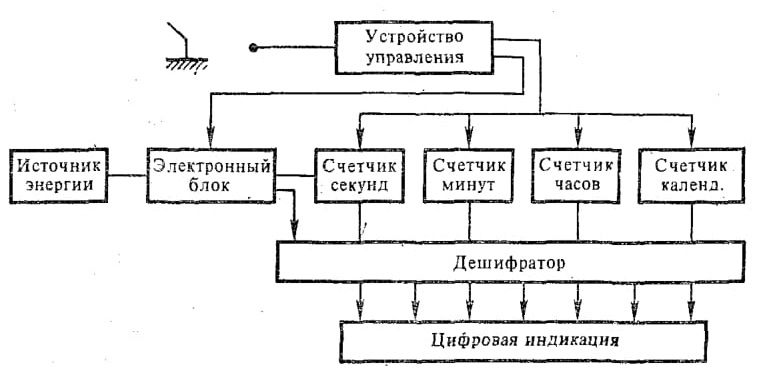

Рис. 10. Принципиальная схема электронных часов с цифровой индикацией

Электрохимический источник энергии предназначен для питания блока кварцевого генератора.

Блок кварцевого генератора преобразует постоянное напряжение источника питания в импульсы управления шаговым двигателем со стабильной частотой следования 1 Гц.

Шаговый двигатель предназначен для преобразования электрической энергии, поступающей на его

обмотку импульсов управления, в прерывистое вращение его ротора.

Колесная система и стрелочный механизм передают вращение к часовой, минутной и секундной стрелкам.

Механизм перевода стрелок предназначен для установки и перевода стрелок.

Принципиальная схема электронных кварцевых наручных часов с цифровой индикацией. Основными частями такого часового механизма являются источник энергии, блок кварцевого генератора, система счетчиков, дешифраторов и индикаторов, механизм управления (рис. 10).

Электрохимический источник энергии предназначен для питания блока кварцевого генератора.

Блок кварцевого генератора преобразует энергию источника питания в энергию электрических импульсов, управляющих системой счетчиков, формирует сигналы (на цифровой индикатор) подачей на сегмент ЖК-кристалла соответствующего кода временной информации.

Система делителей и счетчиков преобразует сигналы блока кварцевого генератора, производит счет секунд, минут, часов и управляет работой календаря.

Система дешифраторов и индикаторов предназначена для перевода показаний счетчиков в цифры на световом табло.

Система управления производит установку точного времени и корректировку показаний.

Принципиальная схема электронно-механических кварцевых часов с шаговым двигателем и аналого-цифровой индикацией. Основными частями такого механизма (рис. 11) являются источник питания, блок кварцевого генератора, шаговый двигатель, колесная система, стрелочный механизм перевода стрелок, механизм управления цифровой частью, система счетчиков, дешифраторов и индикаторов.

Электрохимический источник энергии предназначен для питания блока кварцевого генератора.

Блок кварцевого генератора преобразует энергию источника питания в энергию электрических импульсов, управляющих шаговым двигателем и системой счетчиков, формирует сигналы (на цифровой индикатор) подачей на сегменты ЖК-индикатора соответствующего кода временной информации. Кроме того, он обеспечивает формирование звуковых сигналов.

Шаговый двигатель предназначен для преобразования электрической энергии, поступающих на его обмотку импульсов управления в прерывистое вращение его ротора.

Колесная система и стрелочный механизм передают движение на часовую, минутную и секундную стрелки.

Механизм перевода стрелок предназначен для установки точного времени и перевода стрелок.

Система делителей и счетчиков преобразует сигналы блока кварцевого генератора, производит счет секунд, минут, часов и управляет работой календаря.

Система дешифраторов и индикаторов предназначена для перевода показаний счетчиков в цифры на световом табло.

Механизм управления служит для установки точного времени и корректировки цифровой индикации часов.

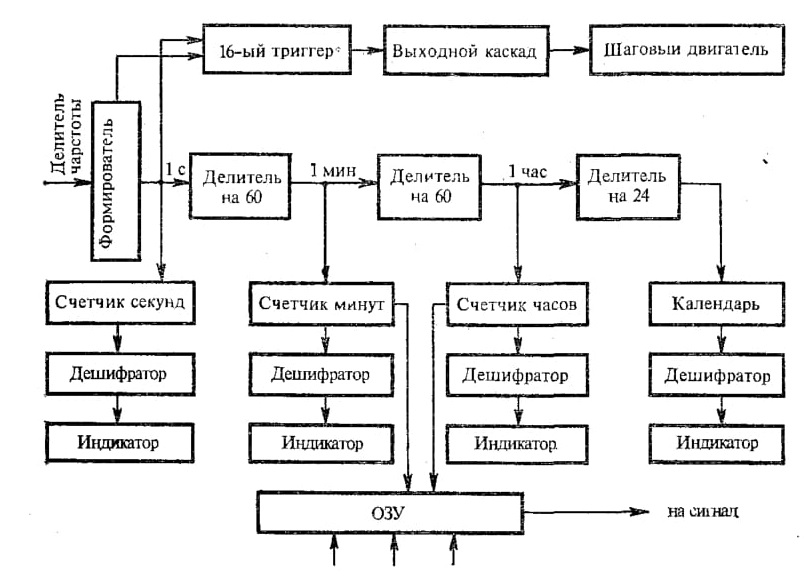

Рис. 11. Принципиальная схема электронно-механических кварцевых часов с шаговым двигателем и аналого-цифровой индикацией
