НОВОЕ ПРИСПОСОБЛЕНИЕ ДЛЯ СМАЗКИ ЧАСОВОГО МЕХАНИЗМА
На одном из часовых заводов стахановцем т. Илларионовым применено новое
приспособление для смазки.
Оно предназначено для автоматического открывания
масленки при удалении маслодози-ровки из ее подставки и для закрывания масленки при постановке маслодозировки в подставку.
Схема этого приспособления и принцип его действия
показаны на фиг. 98.
Если из подставки 1 удалить маслодозировку 2, то стержень 3, упирающийся
в ручку маслодозировки, под действием спиральной пружины переместится
влево и повернет колесо 4, сцепленное зубьями с трибом 5. На оси триба
закреплена крышка масленки 6. Поворот триба приведет к открыванию
масленки.
После того, как масло взято из масленки и внесено в часовой механизм, маслодозировка вновь вставляется в подставку. Конус 7, имеющийся на ручке маслодозировки, перемещает стержень 3 вправо, поворачивает колесо и триб, что приводит к закрыванию масленки. Таким образом, в го время, когда не производится смазка, масленка предохранена от попадания пыли и проникновения света, что способствует лучшей сохранности часового масла.

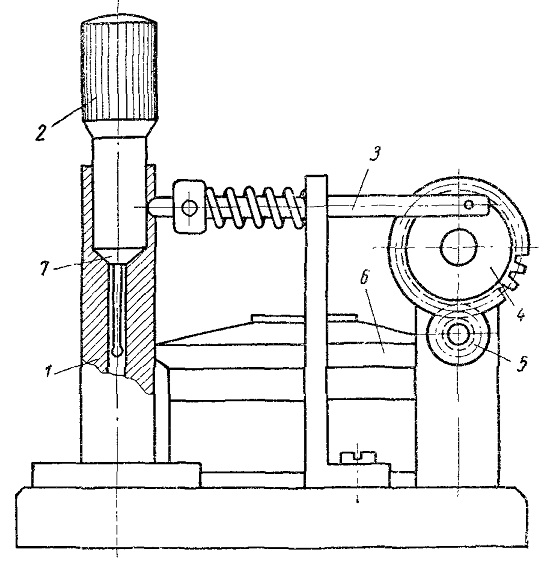

Фиг. 98. Приспособление для смазки, предложенное т. Илларионовым
