Измерение среднего тока, потребляемого наручными кварцевыми часами
Величину среднего тока, потребляемого часами, измерить прибором П157А.
Подготовить прибор к работе по методике, изложенной в техническом
описании и инструкции по эксплуатации на этот прибор.
Для измерения величины среднего тока, потребляемого часами, вынуть
источник питания из часов. На приборе П157А нажать кнопку „10 мА“.
Щупы соединительных шнуров подключить к гнездам „1 “ и „*“ прибора, а
другие концы щупов установить на часы, как показано на рис. 17.
ВНИМАНИЕ! Во избежание выхода часов из строя следите за соблюдением
полярности питания при подключении часов к прибору!
Отсчет величины силы тока производить по индикатору VIR .
Величина среднего тока, потребляемого часами, должна быть не более
величины, указанной в таблице 3.
Таблица 3
Шифр
механизма
КНЧ
Величина среднего тока, потребляемого:
часами в режиме работы, мкА, не более
часами в режиме обнуления, мкА, не более
блоком кварцевого генератора, мкА, не более
1356
1,2
0,5
0,3
1656
1,2
0,5
0,5
1656А
1,2
0,5
0,3
1656Н
1,2
0,5
0,4
2350
1,7
0,9
0,5
2360
1,7
0,9
0,5
2450
1,7
1
0,5
2460
1,7
1
0,5

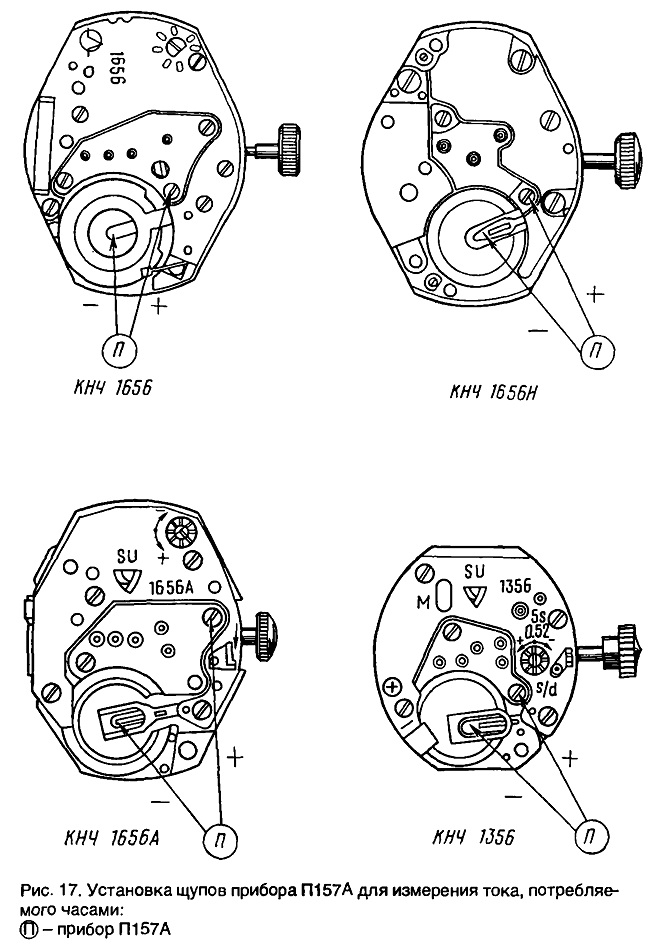

Рис. 17. Установка щупов прибора П157А для
измерения тока, потребляемого часами
Если величина среднего тока, потребляемого часами,
более значения, указанного в таблице 3, необходимо измерить величину
тока, потребляемого часами в режиме обнуления.
Вал переводной установить в положение „перевод стрелок", а щупы прибора
- как показано на рис. 17.
Величина тока, потребляемого часами в режиме обнуления, должна
соответствовать значению, указанному в таблице 3. Если величина тока не
соответствует указанному значению, измерить величину тока, потребляемого
блоком кварцевого генератора.
Отсоединить БКГ от ШД. Щуп, идущий от гнезда
установить на входную дорожку БКГ, другой - на „массу".
Если величина тока, потребляемого блоком кварцевого генератора, больше
допустимого значения (табл. 3), БКГ заменить на годный.
Если величина тока, потребляемого блоком кварцевого генератора,
соответствует указанному значению, проверить сопротивление катушки
шагового двигателя (раздел „Проверка исправности шагового двигателя").
Если величина сопротивления катушки ШД находится не в указанном допуске
(табл. 2), то шаговый двигатель (катушку) следует заменить на
годный(ую).
