81

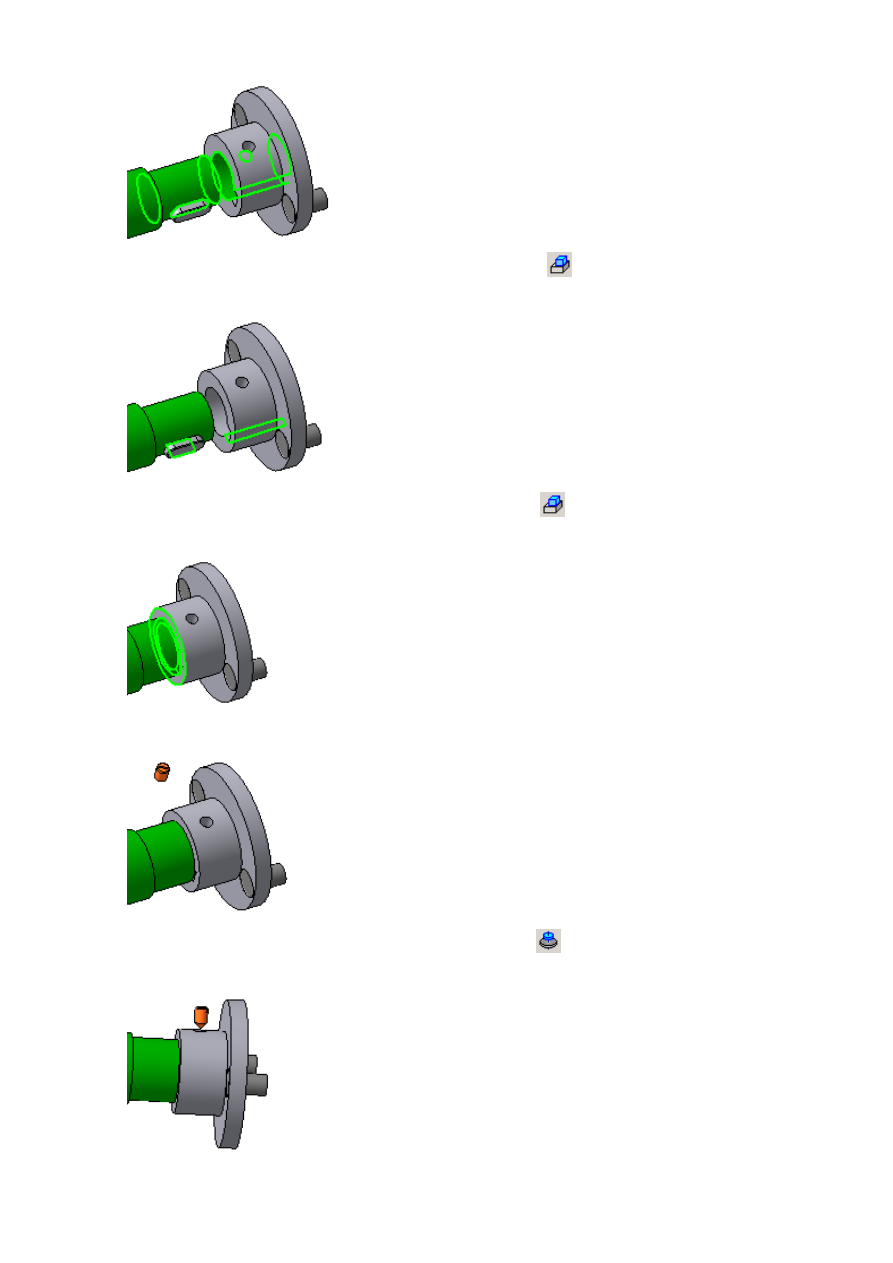

16. Установите  сопряжения  Совпадение

  боковых  поверхностей

шпонки и паза.



17. Установите сопряжения Совпадение

 торцевых поверхностей

ступицы поводка и вала



18. Добавьте из файла Винт.



19. Установите  сопряжения  Соосность

  винта  и  отверстия  под

винт.





82

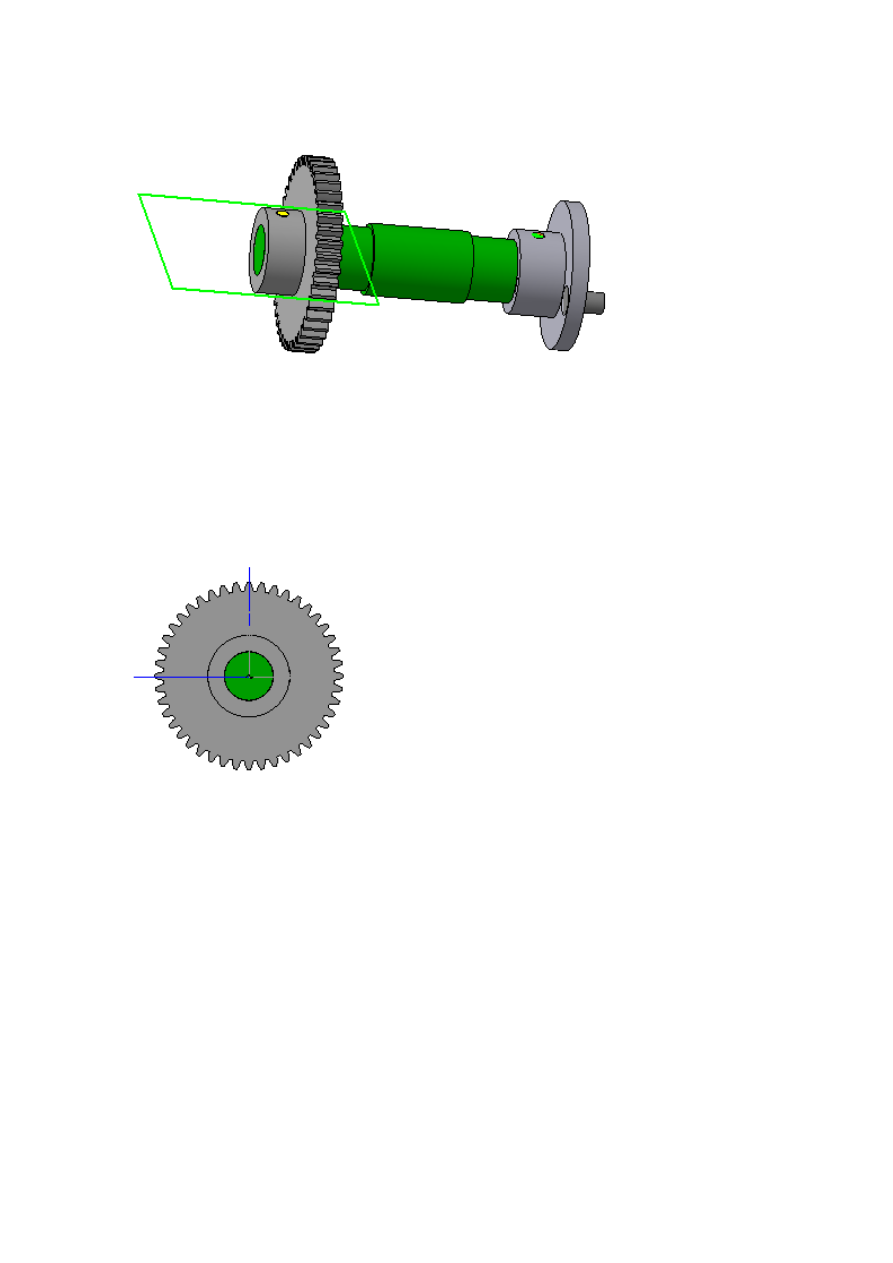

20. Установите сопряжения На расстоянии, укажите Плоскость XY и

торцевую плоскость винта, задайте величину расстояния 10 мм.



4.3.8.3. Вырез четверти

 Для  того,  чтобы  нагляднее  показать  соединения  в  сборке,  обычно
вырезают четвертую часть сборки.

1.  Выберите  фронтальную  плоскость  ZY  и  постройте  в  ней  эскиз.

Проведите в этой плоскости два отрезка параллельно осям X и Z
из центра изображения.



2.  Выйдите  из  эскиза.  Выберите  команду  меню  Операции –

Сечение – По эскизу. На панели свойств укажите Направление
отсечения.



83

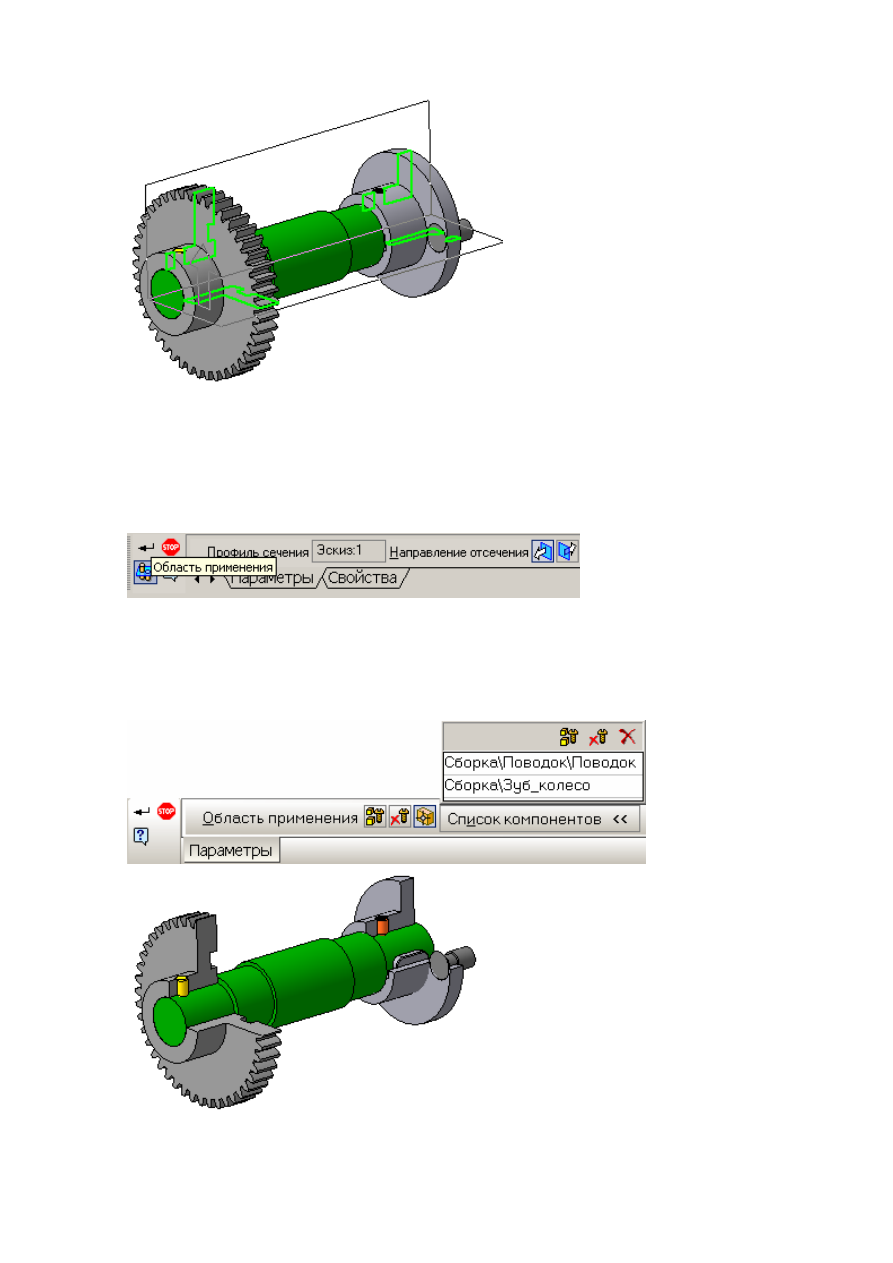

3.  Известно,  что  такие  детали,  как  сплошные  валы,  стандартные

крепежные

изделия

показываются

нерассеченными

(не

заштриховываются),  если  секущая  плоскость  направлена  вдоль
оси  такого  элемента,  поэтому,  нажмите  кнопку  Область
применения.



4.  Выберите команду Все компоненты, в результате в окне Список

компонентов  отобразятся  все  модели.  С  помощью  команды
Удалить  удалите  из  списка  модели,  которые  не  должны  быть
разрезаны. Завершите команду.









84

4.3.9. Создание сборочного чертежа и спецификации

4.3.9.1. Создание сборочного чертежа по модели

1.  Вызовите команду меню Создать – Чертеж. При необходимости

измените формат на А3 горизонтального расположения (Сервис–
Параметры–Параметры первого листа–Формат).

2.  Чтобы на чертеже зубья колеса не проецировались на плоскость

проекций, войдите в файл модели сборки и в дереве построения
Исключите  из  расчета  (в  контекстном  меню,  вызываемого  по
правой кнопке) команду моделирования зуба.



3.  На  Инструментальной  панели  Ассоциативные  виды



выберите  команду  Стандартные  виды

.  Выберите  в

диалоговом  окне  Из  файла,  если  модель  не  открыта,  файл
Сборка.  Появится  фантомное  изображение  трех  видов.  На
панели  свойств  в  разделе  Ориентация  главного  вида  (на
рисунке- #Спереди)  можно  выбрать  вид,  который  необходимо
построить  (для  нашего  примера  установите  Слева).  Щелкнув  на
кнопке  Схема,  в  графическом  диалоговом  окне  укажите  какие
виды  необходимо  строить,  кроме  главного.  Отключите  все.
Нажмите ОК. Задайте положение вида на листе.
