Лабораторная работа 12


ТЕХНОЛОГИЧЕСКАЯ ПОДГОТОВКА МНОГОЦЕЛЕВОГО

СТАНКА С ЧПУ МС12-25ОМ


Цель

работы:

приобретение

практических

навыков

наладки

станка

в соответствии с разработанной программой

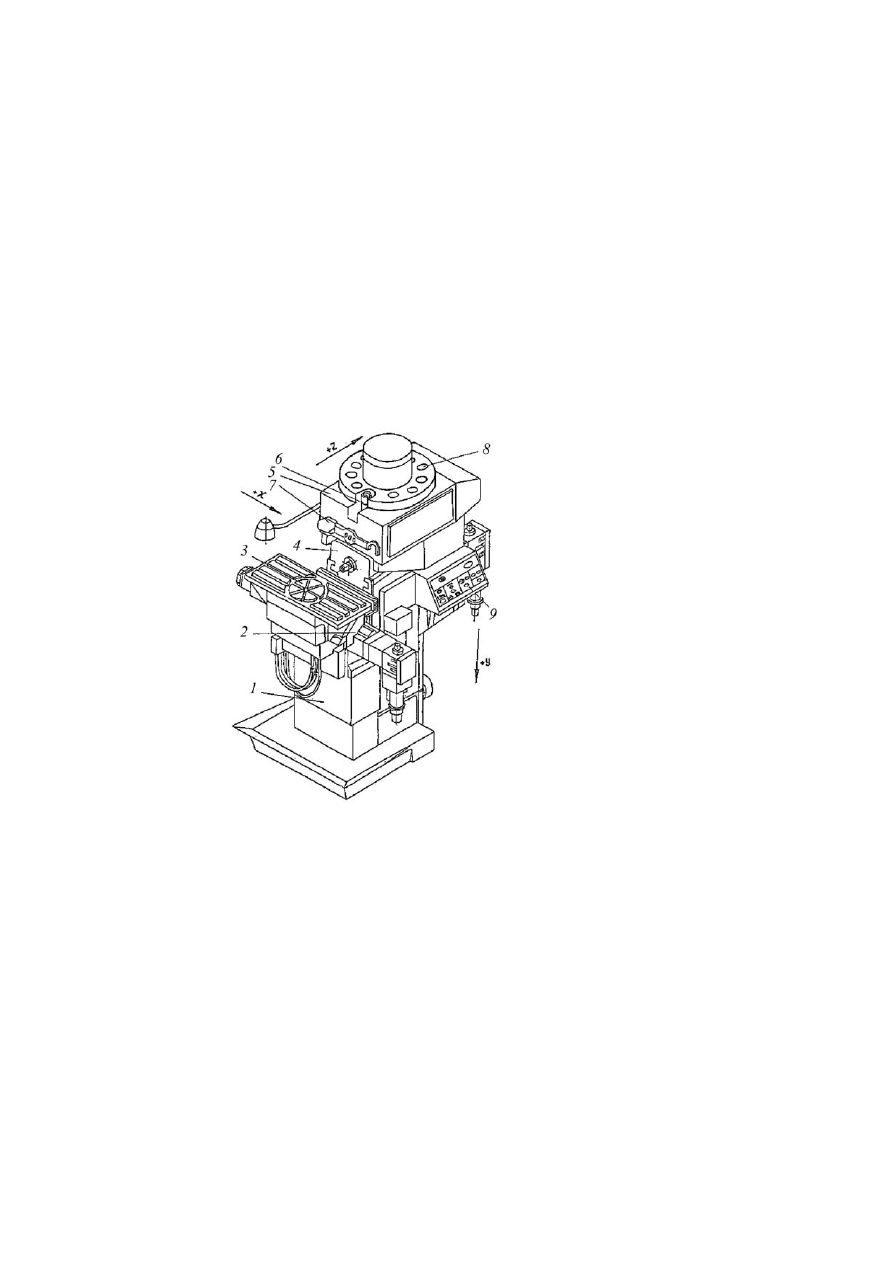

Для проведения лабораторной работы используется многоцелевой станок модели МС12-25ОМ с ав-

томатической сменой инструмента и программным управлением (рис. 12.1). Станок МС12-25ОМ пред-
назначен  для  выполнения  разнообразных  работ – сверления,  зенкерования,  развертывания,  нарезания
резьб,  производства  расточных  и  фрезерных  работ  по  обработке  прямоугольных  контуров  последова-
тельно несколькими инструментами в автоматическом цикле. Станок состоит из следующих основных
узлов

и

механизмов:

станины

1,

суппорта

2,

стола

подъемно-поворотно-

го 3, головки шпиндельной 4, механизма смены инструмента 5, кантователя 6 , манипулятора 7 , мага-
зина инструментов 8, пульта управления 9.

Краткая техническая характеристика станка



1

Диаметр планшайбы поворотного стола, мм …………………… 250

2

Количество фиксированных позиций поворотного стола …….. 24

3

Координатные перемещения:

салазок X, мм …………………………………………………. 250
суппорта Y, мм ………………………………………………..  280
шпиндельной головки Z ……………………………………... 200

4

Координатные перемещения от оси шпинделя до плоскости

поворотного стола, мм:

наименьшее …………………………………………………… 60
наибольшее …………………………………………………… 340

5

Количество инструментов в магазине ………………………….  20

6

Частота вращения шпинделя, об/мин …………. 45, 63, 90, 125, 180,

          250,  355,  500, 710,





Рис 12 1 Многоцелевой станок



          1000,  1400,  2000

7

Скорости рабочих подач, мм/мин …………….   10,  16,  25,  40,  63,

     160,  250,  400, 630

8

Дискретность отложения координат X, Y, Z, мм ………………. 0,01

9

Наибольший диаметр сверления, мм …………………………... 12

10

Наибольший диаметр растачиваемого отверстия, мм ………… 60



Органы управления станком


 Управление  станком  может  про-

изводиться как с пульта, расположен-
ного  на  самом
станке

(рис.

12.2),  так  и  с
пульта,  разме-
щенного

на

устройстве  чи-
слового

про-

граммного
управления
(рис. 12.3).

Пульт

управления,
расположенный
на

станке,

смонтирован  на  панели  1,  на  которой
размещены органы управления: кноп-
ка  2  служит  для  зажатия  и  отжатия
инструмента; кнопка 3 служит для ус-
тановки  работы  станка  в  наладочном
и  автоматическом  режиме,  переклю-
чатель 4 – для выбора координаты пе-
ремещений  подвижных  органов:  X –
салазки, Y – суппорт, Z – шпиндельная
головка;  ручка  14  служит  для  выбора
скорости  подвижных  органов  пере-

мещения  X,  Y,  Z;  кнопки  13,  15  служат  для  выбора  направления  перемещения  подвижных  органов  по
осям X, Y, Z; кнопки 10, 11, 12 служат для пуска  и  остановки  шпинделя  –  движение  «влево»  –  вра-
щение по часовой
стрелке, «вправо» – вращение  против  часовой  стрелки,  если  смотреть  с  переднего  конца  шпинделя;
кнопка 9 служит для поворота магазина, т.е. для выбора нужного инструментального гнезда; тумблер 7
служит

для

выбора

режима

поворота

магазина – непрерывно

или

кратковременно

«на шаг». Кнопка 16 служит для поворота стола.

На  рис. 12.3 представлены  пульт управления  станком и  панель  считывающего устройства  с  меха-

низмом  протяжки  перфоленты  размещенные  на  устройстве  числового  программного  управления.  На
панели считывающего устройства и механизма протяжки размещены: 1 – защелка катушки перфоленты;
2 – рычаги натяга перфоленты; 3 – включение считывающего устройства; 4 – осветитель считывающего
устройства; 5 – набор номера кадра,            – пуск протяжки ленты вперед;           – пуск протяжки ленты
назад; 6 – сигнал разрешения протяжки ленты; 7 – панель адресов; 8 – панель ввода значковой инфор-
мации; 0   – стирание задания по последнему введенному адресу; %   – стирание задания;

1

T

 – пере-

запись номера инструмента из регистра программы в регистр носителя;

2

T

 – перезапись номера инст-



Рис. 12.2   Пульт ручно





Рис 12 3 Пульт управления автоматическим

13



11



10



12



9

6



5

7



8

3



4



2



1





румента из регистра программы в регистр шпинделя;  СЕТЬ  – сигнал  подачи напряжения  в  устройст-

во  ЧПУ;  СТАБИЛИЗАТОР – сигнал  включения  устройства  ЧПУ;  ВКЛ/ОТКЛ    –  включение-

отключение устройства  ЧПУ;   РАЗРЕШЕНО  – сигнал разрешения работ с ЧПУ;  УПРАВЛЕНИЕ   –
выбор  местного  (устройство  ЧПУ)  или  дистанционного  (станок)  пульта  управления;

ЛЕНТА/РУЧНОЙ ВВОД    –  выбор  режима  работы  вручную  или  от  перфоленты;  ГОТОВО  –  сигнал

«ГОТОВО» (задание  отработано);  ПРОГРАММА    –  сигнал  «ПРОГРАММА  ВКЛЮЧЕНА»,

ПУСК/СТОП   – пуск и стоп работы по программе; 9 – сигнализация включенного упора;

∆  – упор

стандартного  цикла  по  частям;  ПС  –  упор  отработки  по  кадрам;  М01    –  упор  подтверждения  оста-

новки на ближайшем кадре с МО1; N   – упор отработки программы до заданного кадра; 11 – панель
установки плавающих нулей; 10 – панель ввода размеров инструмента; 12 – экран цифровой индикации;
13 – кнопка вывода на цифровую индикацию информации из узла датчиков обратной связи.

Режим работы станка


Органы  управления  станка  предусматривают  три  режима  работы:  режим  ручного  (наладочного)

управления, режим ручного ввода программы (преднабора), режим работы по программе (полуавтома-
тический, автоматический).

Режим ручного управления используется при наладке станка и позволяет управлять перемещением

стола, салазок, шпиндельной головки только последовательно. Одновременное перемещение двух рабо-
чих органов невозможно. Режим ручного ввода программы (преднабора) выбирается нажатием клавиши

РУЧНОЙ ВВОД  . При этом ввод информации в устройстве возможен только с наборного поля пульта

ввода,  обязательно  набирая  номер  кадра,  при  этом  необходимо  соблюдать  последовательность  записи
формата кадра: Y – функция, Z – размер перемещения по оси Z; X, Y, B, W – размеры перемещения по
осям

X,

Y,

B,

W;

F – скорость

подачи,

S – скорость вращения шпинделя, Т – номер инструмента, М – технологическая команда.

Любой адрес, если он не требуется, может быть пропущен. При нажатии кнопки соответствующего

адреса на правой половине экрана рядом с буквой этого адреса на правой половине экрана рядом с бук-
вой этого адреса, высвечивается черта, которая не исчезает, пока ввод по данному адресу не будет за-
кончен.  Если  ввод  совершен  с  ошибкой,  то  внизу  экрана  появляется  сигнал  ошибки «X». Для  сброса
сигнала ошибки и сброса неправильно выбранного значения нажмите кнопку  0   (сброс по выданному

адресу), для сброса памяти всей выбранной информации (кроме Т) – нажмите кнопку  %  . Введите но-

мер инструмента, который должен стоять в шпинделе, например,

2

|

5

|

|

T

O

T

 (запись в регистр шпинде-

ля), номер инструмента, который стоит в кантователе, например

1

|

1

|

1

|

T

T

 (запись в регистр носителя).

На корректорах, соответствующих номерам выбранных инструментов, наберите величину вылета инст-
румента от торца шпинделя, и если необходимо, величину радиуса инструмента (если это фреза). После
ввода необходимой информации для отработки ее нажмите кнопку  ПУСК  , при этом загорится лампочка

ПРОГРАММА  , а на левой половине экрана после адреса высветиться код скорости по 1 или 2 каналу.

Отработка будет происходить только по тем координатам и командам, возле адресов которых на левой
половине  экрана  высвечивается  черта.  В  конце  отработки  загорается  лампочка  ГОТОВО  .  Режим

РУЧНОЙ ВВОД  (преднабора)  может  быть  использован  для  разового  ввода  коррекции  в  программу

при проверке и доводке перфолент, а также при обработке единичных деталей, для которых запись про-
граммы на перфоленте нецелесообразна. Режим работы на программе (автоматический, полуавтомати-
ческий).



Порядок работы





1

Включите питание станка и системы ЧПУ (на шкафу электроавтоматики).

2

Включите  устройство  ЧПУ  нажатием  кнопки  ВКЛ    на  пульте  управления.  Через 1-2 минуты

ручкой  потенциометра  отрегулируйте  необходимую  яркость  свечения  символов  на  экране.  Включите
кнопку  управления  МЕСТН  .  Включите  считыватель  для  заправки  перфоленты,  установив  клавишу
считывателя в нижнее положение. Рычаги отпустите вниз до упора. Вставьте бобину с лентой в левую
кассету. Конец ленты подведите под тормоз и направьте в правую бобину; затем, вращая левую бобину
по часовой стрелке, создайте такой запас ленты, чтобы при отпускании рычагов они остались в среднем
положении;  начало  перфорации  на  ленте  при  этом  должно  находиться  слева  от  осветителя.  После  за-
правки ленты включите считыватель.

3

Нажмите    клавишу     ЛЕНТА  ,    должна    загореться   лампочка  РАЗРЕШЕНО  СЧИТЫВА-

НИЕ   .

4

Отключите все кнопки упоров.

5

Клавишей          перемотайте ленту в исходное положение. Останов ленты происходит на символе

%  .

6

Установите упор  ПС  .

7

Нажатием клавишей           пуск считывается вперед, ввести первый кадр.

8

Убедитесь в правильности ввода первого кадра.

9

Отключите упор  ПС  .

10

Нажмите кнопку  ПУСК   – пуск программы.

Обработку первой детали рекомендуется производить при включенном упоре

∆

, позволяющем от-

работать стандартный цикл с остановкой после каждой части. При этом задание вводится пуском счи-
тывателя вперед      . После проверки правильности задания по экрану кнопкой  ПУСК ПРОГРАММЫ

дается команда на его исполнение. Упор  N  может быть использован для автоматического поиска кад-

ра, заданного на переключателях. Команда на поиск дается клавишей  R  , упор  ПС  используется для
покадровой протяжки ленты вперед клавишей            и назад             .

11   Работа по программе.
12   Нажмте кнопку  СТОП ПРОГРАММЫ  , при этом все сигналы из устройства ЧПУ снимаются,

на станке останавливаются приводы подач, шпиндель, насос, охлаждение.

13   Повторите обработку следующей детали с пункта 4.


Расположение информации на экране цифровой индикации


Расположение  индикатируемой  информации  на  экране  цифровой  индикации  УЧПУ  показано  на

рис. 12.4. На экране индицируются номер последнего считанного кадра  – 1; номер отрабатываемой час-
ти стандартного цикла – 2; код подготовительных функций – 3; координатное задание по осям – 4; коды
заданных режимов отработки – 5; номер инструмента в регистре носителя – 6; номер инструмента в ре-
гистре  программы – 8;  код  заданной  вспомогательной  функции – 9;  код  и  место  неисправности – 10;
номер диапазона скорости шпинделя – 11; код невыполнения задания или неправильный ввод адреса –
12; номер гнезда в позиции перегрузки – 13; код скорости шпинделя внутри диапазона – 14; код подачи
по приводу I канала – 15; код подачи по приводу II канала – 16; положение исполнительных органов и
систем отсчета детали – 17.



Наладка станка


Наладка станка включает установку и закрепление обрабатываемой детали, установку базы отсчета

(нуль станка), установку исполнительных органов в базовое положение (нуль детали), зарядку инстру-
