2.2.11.  Контроль  технического  состояния  силовой  установки  самолета  в  АРМ  ДК-30 [СД]

производится на основе обработки:

–

до 40 аналоговых параметров и до 21 бинарного сигнала от авиационного двигателя и
комплексного регулятора двигателя (КРД-99Б),

–

восьми аналоговых сигналов, измеряемых с помощью дополнительно устанавливаемых
датчиков давления,

–

трех  сигналов  вибрации,  измеряемых  с  помощью  дополнительно  установленных
датчиков МВ-27-Г.

2.2.12.  Обработка  информации  в  АРМ  ДК-30[СД]  производится  с  помощью  микро-ЭВМ  из  состава

устройства «ДОЗОР» со следующими техническими данными:

–

тип ………………………………..........................  одноплатная микро-ЭВМ PC-510,

–

центральный процессор ……………………….   INTEL 586,

–

тактовая частота ………………………………..  133 Мгц,

–

объем ПЗУ ……………………………………….  2 Мбайта,

–

объем ОЗУ ……………………………………….  32 Мбайт,

–

объем ДЗУ (FLASH-диск) ……………………….  160 Мбайт,

–

каналы ввода-вывода ……………………………  6 последовательных (RS-232, RS-485),

1 параллельный (LPT).

2.2.13.  Ввод информации от БУР в микро-ЭВМ производится с помощью платы интерфейса БУР со

следующими техническими данными:

–

формат принимаемых данных ………………..  параллельный,

–

разрядность входного сигнала ………………..  12 бит,

–

разрядность шины управления ……………….  8 бит,

–

вид входных сигналов ………………………….  импульсы амплитудой от 0,3 до 5,0 В,

–

скорость передачи данных …………………….  10 Кб/с,

–

способ связи с ПЭВМ …………………………..  по прерываниям,

–

число используемых уровней прерывания …..  1,

–

частота обработки прерываний ……………….  до 2500 в секунду.

2.2.14.  Накопление  исходной  информации  и  результатов  ее  обработки  производится  на  съемном

накопителе информации со следующими техническими данными:

–

объем памяти ………………………………………  12 Мбайт,

–

интерфейс ………………………………………….   RS-232,

–

скорость записи/считывания информации …..   до 10 КБайт в секунду.

2.2.15.  АРМ  ДК-30[СД]  комплектуется  средствами  системного  и  специального  программного

обеспечения.

2.2.16.  К системному программному обеспечению относятся:

–

операционная система MS DOS 6.22,

–

управляющая программа (программа-монитор),

–

тестовая  программа,  обеспечивающая  возможность  определения  неисправности
изделия до конструктивно-съемной единицы.

2.2.17.  К  специальному  программному  обеспечению  относятся  программы  контроля  технического

состояния силовой установки в реальном масштабе времени на земле или по информации,
зарегистрированной в полете.

2.2.18.  Контроль работоспособности АРМ ДК-30 [СД] в эксплуатации производите средствами тест-

контроля.

2.3.

Состав автоматизированного рабочего места







2.3.1.

В состав АРМ ДК-30[СД] входят (

рис. 1

):

–

устройство оперативного контроля (УОК) «ДОЗОР»,

–

пульт управления (ПУ),

–

блок коммутации сигналов (БКС),

–

съемный накопитель информации,

–

устройство согласования «УС-Тестер»,

–

комплект  дополнительных  датчиков  с  соответствующими  рукавами,  переходниками  и
кронштейнами для крепления,

–

источник бесперебойного питания,

–

самолетное переговорное устройство с прибором БВ-23 и кабелем КС14,

–

комплект соединительных кабелей,

–

комплект программного обеспечения,

–

комплект ЗИП,

–

комплект эксплуатационной документации.

2.3.2.  В комплект дополнительных датчиков входят:

–

измерительные комплексы давления:
−  ИКД6ТДф-4 – 2 шт. (диапазон измерения 0 - 4 кгс/см

2

, погрешность измерения       1,5

%),

−  ИКД6Да-1500- 2 шт. (диапазон измерения 0-1500 мм рт. ст., погрешность измерения

1,5 %),

–

датчики давления повышенной точности:
−  ДТ-40 – 3 шт.     (диапазон измерения 0-40 кгс/см

2

, погрешность измерения 0,8 %),

−  ДТ-60 – 1 шт.     (диапазон измерения 0-60 кгс/см

2

, погрешность измерения 0,8 %),

−  ADZ-SLM-31.0-I

– 3 шт.  (диапазон измерения 0-30 кгс/см

2

)

−  ADZ-SLM-31.0-I

– 1 шт.  (диапазон измерения 0-6 кгс/см

2

)

−  ADZ-SLM-31.0-I

– 1 шт.  (диапазон измерения 0-250 кгс/см

2

)

−  ADZ-SLM-31.0-I

– 2 шт.  (диапазон измерения 0-100 кгс/см

2

)

–

датчики вибрации:
−  МВ-27-1Г   – 2шт* (погрешность измерения 15 %),
−  МВ27-2В

– 1 шт.* (погрешность измерения 15 %),

–

* - датчики вибрации (комплектуются эксплуатирующей организацией):
−  МВ-27-1Г   – 1шт (погрешность измерения 15 %),
−  МВ27-2В     – 1 шт. (погрешность измерения 15 %),.

2.3.3.

В комплект соединительных кабелей входят:

–

А1 - кабель подключения ПО к УОК «ДОЗОР»,

–

А2 - кабель подключения БКС к УОК «ДОЗОР»,

–

А3 - кабель подключения БКС к БУР «Тестер-У3 сер. 3» через устройство согласования

«УС-Тестер»,

–

А5, А6 - кабели подключения БКС к контрольным разъемам КРД-99Б,

–

А10 - кабель  подключения  БКС  к  контрольным  разъемам    «ШВКА», «Контр. 96», «МВ-

27»,

–

А14 - кабель подключения дополнительных датчиков,

–

А19 - кабель подключения устройства «УС-Тестер» к устройству «Дозор»,

–

А20 - кабель подключения БКС к дополнительным датчикам вибрации,

–

«1» - кабель подключения БКС  к блоку питания .







Примечание. Состав и функции поставляемого специального программного обеспечения

АРМ ДК-30[СД] определяются Заказчиком.



Таблица 1   Перечень контролируемых параметров АРМ ДК-30(СД).





№

п/п

Наименование параметра,

размерность

Обозначение

Диапазон

измерения

Примечание

Контролируемые параметры при опробовании двигателя

1

Частота вращения РНД, %

N1

10…110



2

Частота вращения РВД, %

N2

10…100



3

Угол поворота лопаток ВНА КНД,
дел. ип.

α1 0…120



4

Угол поворота лопаток НА КВД,
дел. ип.

α2 0…120



5

Температура газа за ТНД, ºС

Т4 200…900



6

Диаметр сопла, дел. ип

Дрс 20…110



7

Скважность управляющего сигнала
ИМ-1 регулирования расхода
топлива в ОКС, %

S1 0,15…100



8

Скважность управляющего сигнала
ИМ-8 регулирования ВНА КНД, %

S8 0,15…10



9

Положение РУД двигателя, град.

αруд 0…120



10

Давление суфлирования, кгс/см2

Рсуфл 0…0,5



11

Давление масла, кгс/см2

Рм 0…4



12

Вибрация ВКА (верт.), мм/с

Вy вка 0…120



13

Вибрация двигателя  (гор.), мм/с

В 0…120



14

Вибрация ГТДЭ (верт.), мм/с

Вy гтдэ 0…120



15

Вибрация ГТДЭ (гор.), мм/с

Вx гтдэ 0…120



Контролируемые параметры при поиске неисправностей

1

Командное давление ТДК, кгс/см

2



Р

КОМ ТДК



0 … 25

левый, правый

2

Давление стабилизированного
слива, кГс/см

2



Р

СТ.СЛ.



0 … 6



3

Давление к РСФ
Р

ком

 =ƒ (n

2 пр

) , кгс/см

2



Р

КОМ



0 … 25



4

Давление в 1 коллекторе, кГс/см

2





0 … 16



5

Давление за НП-160Д, кгс/см

2



Р

НП



0 … 250



6

Давление за КУ НР, кгс/см

2



Р

КУ НР



0 … 100



7

Давление за ФН, кгс/см

2





0 … 100



8

Давление пускового топлива от
РСФ к РТФ, кгс/см

2





0 … 100



9

Давление топлива в пятом
коллекторе, кгс/см

2





0 … 60



10

Командное давление на открытие
отсечных клапанов РТФ, кгс/см

2





0 … 25



11

Давление за дозатором, кгс/см

2



Р

Т ДОЗ



0 … 100



12

Давление в штоковой полости ГЦ
КВД



0 … 30



13

Давление в бесштоковой полости
ГЦ КВД



0 … 30









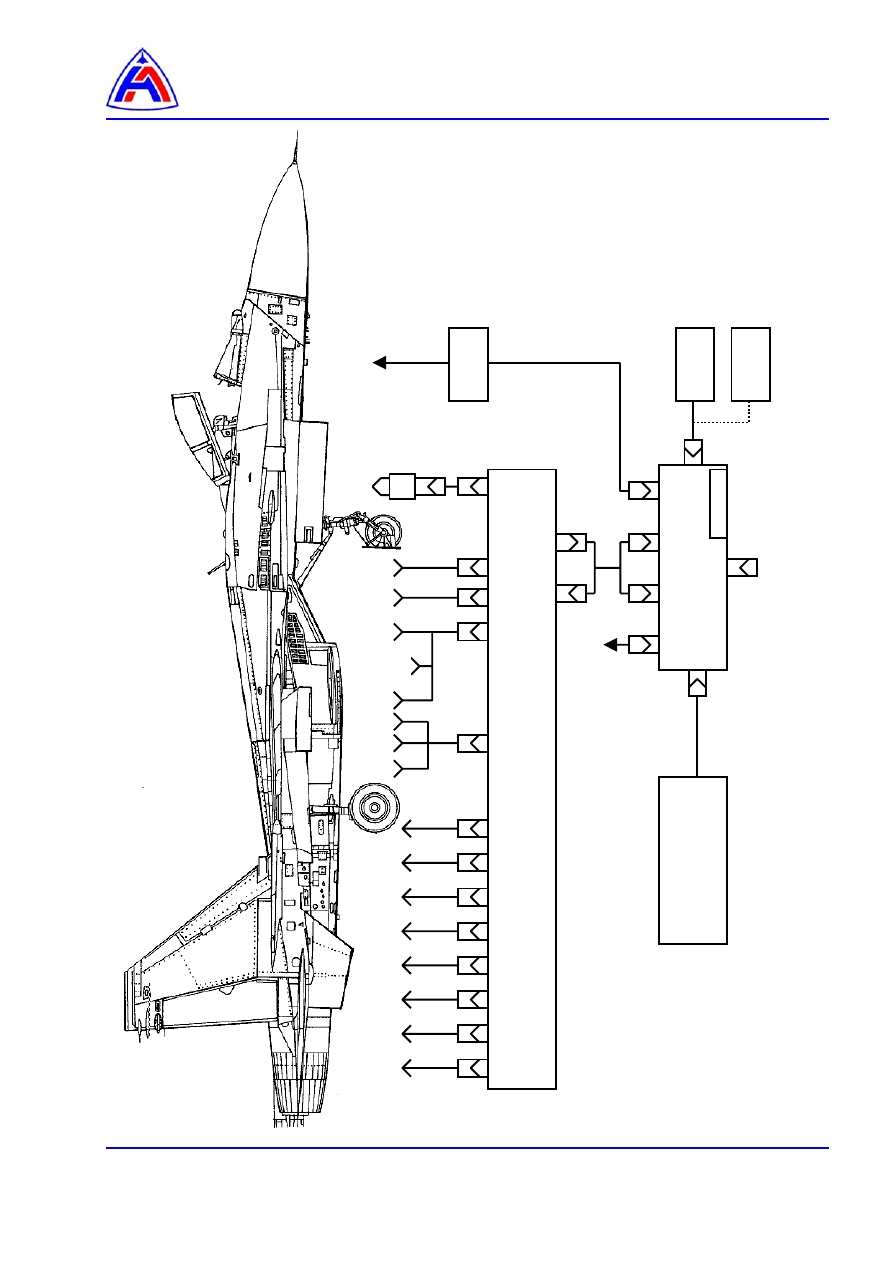

Рис

. 1

Схе

ма

 под

ключе

ния

 АРМ

-ДК

 30

(СД

)

к

дви

гателю



УС

-ТЕСТЕР



МВ

-27

Х

1К

  Х

2К



А

20

ШВК



А

10

А

5

А

6

Кон

тр

 96

В

1

А

3

А

14

(8

шт

.)



    1

    2



  3



  4

   5



  6     7



   8



Вибрация









Контр

. КРД

 КРД



 Питание







двиг

.

БЛОК

 К

О

ММУ

Т

А

ЦИ

И

 СИ

ГН

АЛО

В



ПК



АС



А

2

FDR

ИБП



БП



СПУ



БВ

-23









  ПК



  АС





СП

У



 ВУ



  УОК

 «

ДОЗОР

»

=27

В



УСИ

-Т

/СНИ



П

ринте

р

ПУЛЬТ



УПРАВЛЕНИЯ



А

1

1
