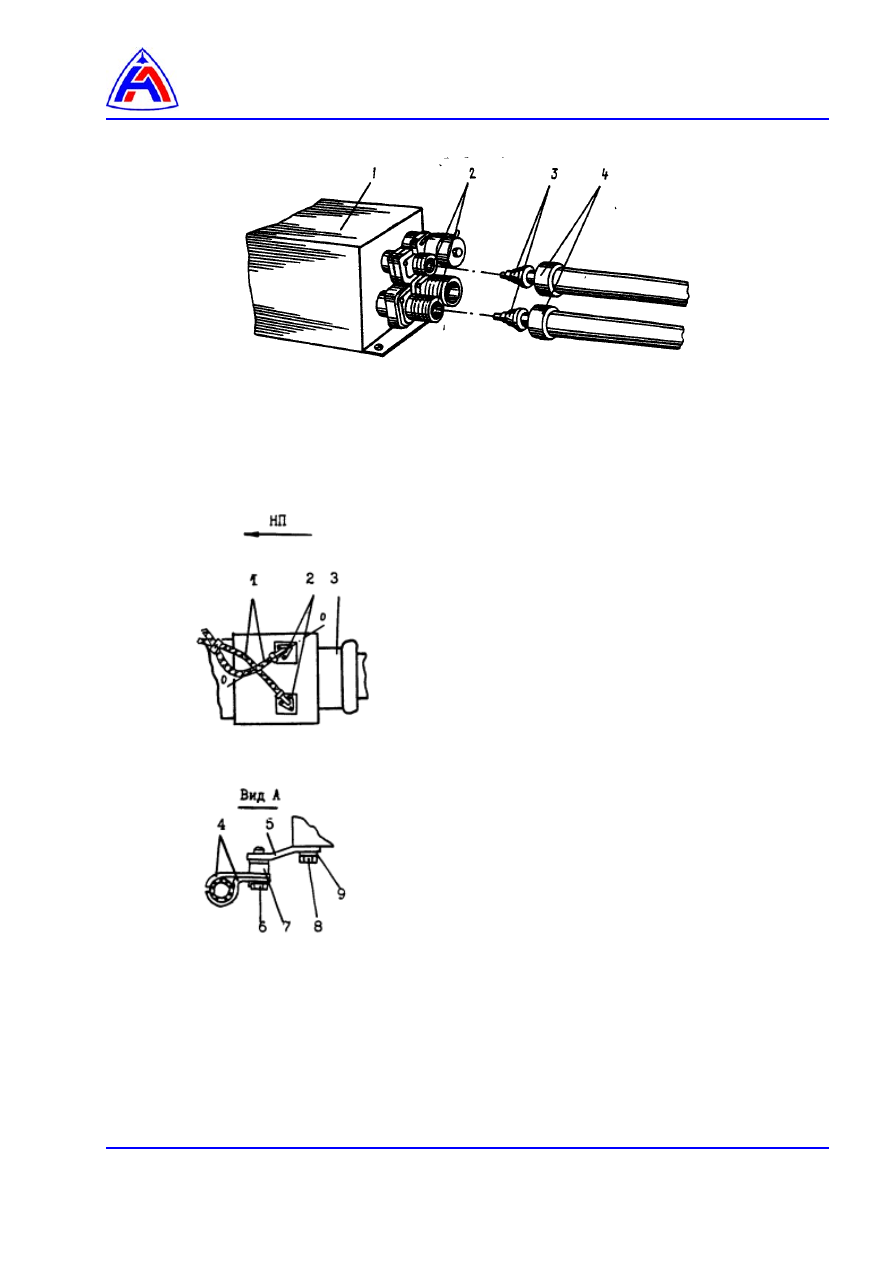

1 - агрегат зажигания СК-224-0,5
2 - ниппеля высоковольтных выводов
3 - втулки резиновые наконечников высоковольтных проводов
4 - гайки накидные


Рис. 2   Подсоединение высоковольтных проводов к свечам ГТДЭ



































Рис. 3 Подсоединение высоковольтных проводов к агрегату зажигания




1 - высоковольтные провода
2 - свечи зажигания
3 – ГТДЭ
4 - скобы 096.5160-03, 096.5170-03
5 - кронштейн
6 - болт 090.2224-03
7 – втулка
8 – болт
9 - шайба контровочная







Газотурбинный двигатель – Описание и работа


Содержание



Ссылки ……………………………………………………………………………………………..…..

2





Описание ……………………………………………………………………………………………….

3



 1

Общая часть ……………………………………………………………………………………

3



1.1.  Назначение и расположение………………………………………………………..

3



1.2.  Основные технические данные………………………………………………………

3



1.3.  Общие указания по эксплуатации ГТДЭ…………………………………………….

4



1.4.  Консервация………………………………………………………………………………

4



1.5.  Упаковка…………………………………………………………………………………..

4



1.6.  Описание…………………………………………………………………………………...

5



1.7.  Работа…………………………………………………………………………………….

5



 2

Редуктор …………………………………………………………………………………………

8



 3

Компрессор ……………………………………………………………………………………..

12



 4

Камера сгорания ………………………………………………………………………………

15



 5

Узел турбин……………………………………………………………………………………

19



 6

Привода вспомогательных устройств………………………………………………………

26



7

Масляная система……………………………………………………………………………

29



8

Система подачи и регулирования топлива………………………………………………..

32



9

Система  запуска  и  зажигания……………………………………………………………..

35





Перечень рисунков

 1

ГТДЭ, установленный на ВКА .……………..…………………………………………….…

6



 2

Продольный разрез газотурбинного двигателя  ГТДЭ-117-1-МО …………………….

7



 3

Редуктор ……………………………………………………………………………………….

10



 4

Кинематическая схема ГТДЭ …………………………………………………………….…

11



 5

Компрессор ГТДЭ …………………………………………………………………………….

14



 6

Камера сгорания ГТДЭ (листов 2) ……………………………………………………..

17

,

18



7

Турбина компрессора ГТДЭ ………………………………………………………………..

21



8

Свободная турбина…………………………………………………………………………….

24



9

Патрубок выхлопной…………………………………………………………………………..

25



10  Коробка приводов агрегатов………………………………………………………………….

27



11  Привод трансмиссионный ……………………………………………………………………

28



12  Схема маслосистемы………………………………………………………………………….

31



13  Система подачи и регулирования топлива………………………………………………..

34



14  Схема электрическая принципиальная……………………………………………………

38



15  Электростартер СТ-115Б……………………………………………………………………..

39



16  Агрегат  зажигания СК-224-05………………………………………………………………

39



17  Свеча зажигания СП-54У…………………………………………………………………….

40



18  Пусковое устройство………………………………………………………………………….

40




















Ссылки:


Модули данных,

технические руководства

Название

96-А-72-00-00-00А-112А-А

Двигатель – Основные эксплуатационные технические данные

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности

96-А-72-00-00-00А-810А-А

Внутренняя консервация двигателя (ВКА) с прокруткой роторов.

96-А-72-00-00-01А-810А-А

Внутренняя консервация двигателя (ВКА) без прокрутки роторов.

96-А-72-00-02-02А-810А-А

Наружная консервация двигателя (ВКА)

96-А-72-00-00-01А-800А-А



Расконсервация и консервация двигателя. Консервация агрегатов,
снятых с двигателя. Общие сведения

96-А-72-00-00-01А-820А-А

Наружная расконсервация двигателя (ВКА)



96-А-72-00-00-00А-820А-А

Внутренняя расконсервация двигателя (ВКА)



96-А-83-00-00-00А-800А-А

ВКА – Распаковка и упаковка











Описание:

1.

Общая часть

1.1.

Назначение и расположение

Газотурбинный  двигатель  (

рис. 1

),  далее  по  тексту – ГТДЭ,  предназначен  для  запуска,

прокрутки, расконсервации и консервации двигателя.

ГТДЭ  устанавливается  на  выносной  коробке  агрегатов  и  крепится  к  ней  легкосъемным
хомутом.

ГТДЭ состоит из следующих узлов и систем:
−  коробки приводов агрегатов (

1, рис. 2

),

−  компрессора (

2

),

−  камеры сгорания (

3

),

−  турбины компрессора (

4

),

−  свободной турбины (

5

),

−  редуктора (

6

) с выводным валом (

7

),

−  выхлопного патрубка (

9

),

−  маслосистемы,
−  системы подачи и регулирования топлива,
−  системы запуска и зажигания.


1.2.

Основные технические данные.

1.2.1.  Условное обозначение.................................................………  ГТДЭ-117-1-МО или

.

ГТДЭ-117-1-О (форсированный)

1.2.2.

Тип ...............................................................................………  турбовальный со свободной

турбиной.

1.2.3.

Направление вращения выводного вала
(смотря со стороны фланца крепления к двигателю)  .........  против вращения часовой

стрелки по ГОСТ 22378-77.

1.2.4.

Работоспособность ГТДЭ обеспечивается:
−  при температуре воздуха на входе при Н = 0 м ....…..   от минус 60 °С до плюс 60 °С,
−  при изменении высоты ...........................................….

от 0 до 3500 м при

                                                                                              t

н



≤ МСА(ISA)+30 °С,

−  на топливах, применяемых для основного двигателя (

96-А-72-00-00-00А-112А-А, п. 9

):

-  при чистоте топлива на входе в ГТДЭ в соответствии с фильтрующими элементами на

топливозаправщиках и заправочных колонках,

-  при избыточном давлении топлива на входе:

-

при работающем ГТДЭ................................…

0,8... 1,6 кгс/см

2

,

-

при неработающем ГТДЭ…………............……

0,3...3,0 кгс/см

2

,

−  на масле, применяемом для основного двигателя (

96-А-72-00-00-00А-112А-А, п. 11

):

-  при температуре масла на входе в ГТДЭ ......…….

от минус 40 °С до + 185°С,

-  при давлении масла на входе в ГТДЭ ...........…….

0...0,5 кгс/см

2

,

-  при противодавлении в общей магистрали

откачки масла из ГТДЭ, не более …………………..   0,6 кгс/см

2

.

−  на кислороде..........………....................................……..   с избыточным давлением

9 ± 0,5 кг/см

2

 и расходом

не менее 1 г/с.
