Двигатель АЛ-31ПФ. Руководство - часть 404







3.8.

Закрепите маслобак двумя стяжными лентами:

−  стяжку лент производите тендером (

7

) с моментом затяжки 0,4...0,6 кгс·м.

−  законтрите тендеры проволокой;

−  снимите кронштейны фиксации 880.639-1 и 880.639-2 с болтов кронштейнов,

−  закрепите кронштейн скобы к нижнему болту-кронштейну и скобу крепления

трубопровода к верхнему болту-кронштейну и законтрите.

3.9.

Подсоедините трубопровод (

26

) отвода масла от маслобака к ГТДЭ к переходнику (

24

).

Соединение законтрите проволокой.

3.10.

Монтаж трубопровода (

23

) слива масла из маслобака в сборе с клапаном слива масла (

10

)

и кронштейном крепления клапана (

10

).

−  установите на ниппель трубопровода (23) слива масла из маслобака два новых

уплотнительных кольца 013-016-19-2-043,

−  нанесите смазку ЦИАТИМ-221 на уплотнительные кольца;

−  подсоедините трубопровод (

23

) к маслобаку,

−  подсоедините кронштейн клапана (

10

) слива масла из маслобака к болтам-

кронштейнам,

−  установите шесть скоб,

−  затяните соединения и законтрите.

3.11.

Монтаж трубопровода (

22

) слива масла из маслофильтра.

−  установите на ниппель трубопровода (

22

) два новых уплотнительных  кольца  015-018-

19-2-043;

−  нанесите смазку ЦИАТИМ-221 на уплотнительные кольца;

−  подсоедините трубопровод (

22

);

−  установите одну скобу,

−  затяните соединения законтрите.

3.12.

Монтаж трубопровода (

20

) подвода масла от ТТМ к маслофильтру:

−  установите на ниппель трубопровода (

20

) два новых уплотнительных кольца 032-036-

25-2-043,

−  нанесите смазку ЦИАТИМ-221 на уплотнительные кольца;

−  подсоедините трубопровод (

20

) к маслобаку,

−  установите одну скобу крепления трубопровода,

−  затяните соединения и законтрите.

3.13.

Монтаж трубопровода (

25

) отвода масла из маслобака к маслоагрегату.

−  установите на ниппель трубопровода (

25

) два новых уплотнительных кольца 044-048-

25-2-043,

−  нанесите смазку ЦИАТИМ-221 на уплотнительные кольца;

−  подсоедините трубопровод (

25

) к маслобаку.

−  затяните соединения и законтрите проволокой (плоскогубцы Д1).

3.14.

Монтаж трубопровода (

17

) откачки масла в маслобак

−  установите на ниппель трубопровода (

17

) два новых уплотнительных кольца 030-034-

25-2-043,

−  нанесите смазку ЦИАТИМ-221 на уплотнительные кольца;

−  подсоедините трубопровод (

17

),

−  затяните соединения и законтрите проволокой (плоскогубцы Д1).

3.15.

Монтаж трубопровода (

3

) суфлирования маслобака.

−  установите на ниппель трубопровода (

3

) два новых уплотнительных кольца 026-030-25-

2-043,

−  установите на ниппель трубопровода (

3

) со стороны фланца крепления трубопровода к

маслобаку два новых уплотнительных кольца 024-028-25-2-043,

−  нанесите смазку ЦИАТИМ-221 на уплотнительные кольца;

−  подсоедините трубопровод (

3

),







−  затяните соединения и законтрите проволокой.

3.16.

Монтаж трубопровода (

2

) суфлироания задней опоры ТНД:

−  установите на трубопровод (

2

) уплотнительное кольцо 21-1-1;

−  установите трубопровод (

2

);

−  подсоедините трубопровод суфлирования дополнительного сливного бачка;

−  установите две скобы крепления трубопровода (

2

).

−  затяните соединения и законтрите.

3.17.

Установите два кронштейна крепления скоб к фланцу (

36

) маслобака. Подсоедините скобу

крепления трубопровода к кронштейну. Соединения кронштейна с установленной скобой
затяните и законтрите.

3.18.

Монтаж ТСС и трубопроводов (

5

) и (

9

) откачки масла из ВКА к маслобаку.

−  установите на ниппель трубопровода (9) два новых уплотнительных кольца 020-024-25-2-

043,

−  подсоедините трубопровод (

9

) подвода масла от ТСС к маслобаку.

−  подсоедините трубопровод (

5

) к штуцеру трубопровода откачки масла от ВКА,

−  установите четыре скобы крепления трубопровода (

5

)

−  затяните соединения трубопроводов, скоб и кронштейна на фланце (

36

) маслобака и

законтрите.

3.19.

Монтаж трубопровода (

12

) дренажа топлива из клапана переключения

−  подсоедините трубопровод (

12

);

−  установите три скобы крепления трубопровода (

12

).

−  затяните соединения и законтрите.

3.20.

Монтаж трубопровода (

8

) подвода командного давления от РСФ к клапану переключения

(

13

).

−  подсоедините трубопровод (

8

);

−  установите четыре скобы крепления трубопровода (

8

),

−  затяните соединения и законтрите.

3.21.

Монтаж трубопровода (

15

) отвода масла от клапана переключения (

13

).

−  подсоедините трубопровод (

15

), завинтите гайку (

21

) тройника трубопровода (

15

),

−  установите скобу крепления,

−  затяните соединения и законтрите.

3.22.

Монтаж трубопровода (

11

) подвода масла к ТТМ в топливной системе ФК.

−  установите на ниппель трубопровода (

11

) два новых уплотнительных кольца 020-024-25-

2-043,

−  установите трубопровод (

11

);

−  установите скобу крепления трубопровода,

−  затяните соединения и законтрите.

3.23.

Состыкуйте и законтрите электрические соединители:

−  сигнализатора (

18

) стружки в масле,

−  сигнализатора (

33

) перепада давления на масляном фильтре,

−  сигнализатора уровня масла (

6

),

−  термостружкосигнализатора (

1

).

3.24.

Нанесите обмотку на места соединения электрических соединителей с датчиками
сигнализатора стружки в масле и термостружкосигнализатора (

96-А-70-70-00-00А-730А-А

).

4.

Заключительные работы

4.1.

Произведите монтаж двигателя на самолёт (

96-А-72-00-00-00А-920А-А

).

4.2.

Произведите  запуск  двигателя  (

96-А-72-00-00-02А-130А-А

)  с  выдержкой  на  режиме  малого

газа, проверьте герметичность соединений трубопроводов (

96-А-70-70-00-02А-920А-А, п. 4

).







4.3.

Произведите опробование двигателя (

96-А-72-00-00-02А-340А-А

).

4.4.

Законсервируйте и подготовьте к отправке снятый маслобак.











                                                1                      2     3       4        5
















                                                   9          8













              11    12           13       14       15               16                             17      18         19   20




















                                            21                  22                23                      24     25                       26


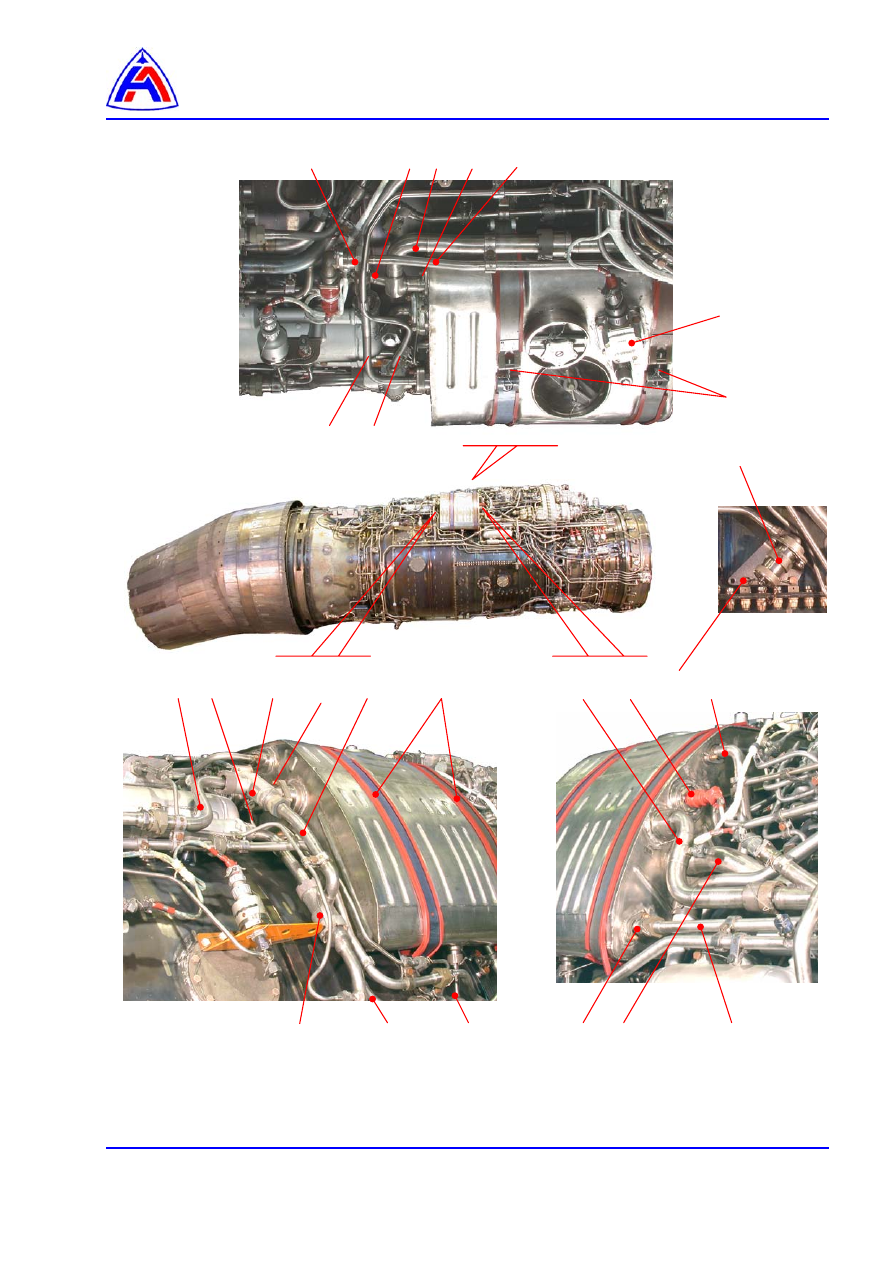

Рис. 1  Демонтаж и монтаж маслобака

(лист 1 из 4)

6




7

10
