КОМПЬЮТЕРНАЯ ТОМОГРАФИЯ - часть 26

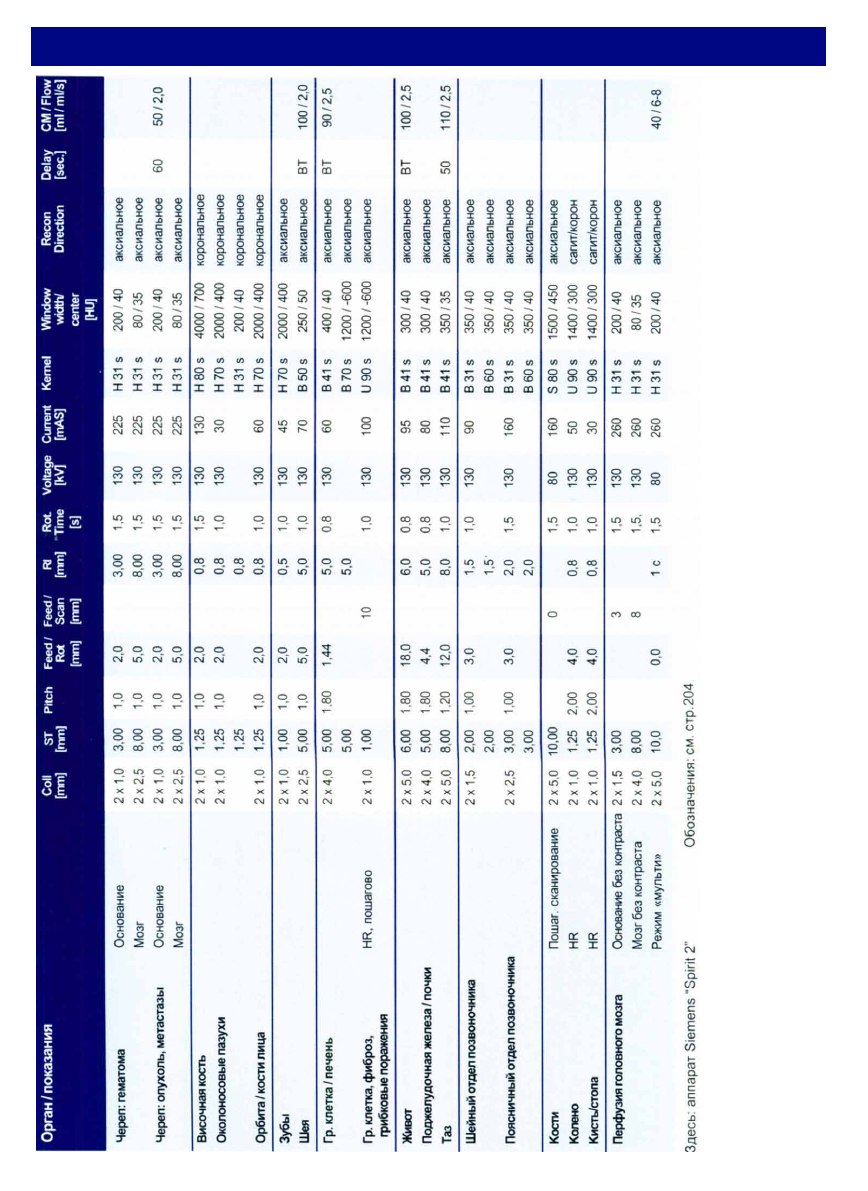

Протоколы исследования для 2-рядных сканеров*

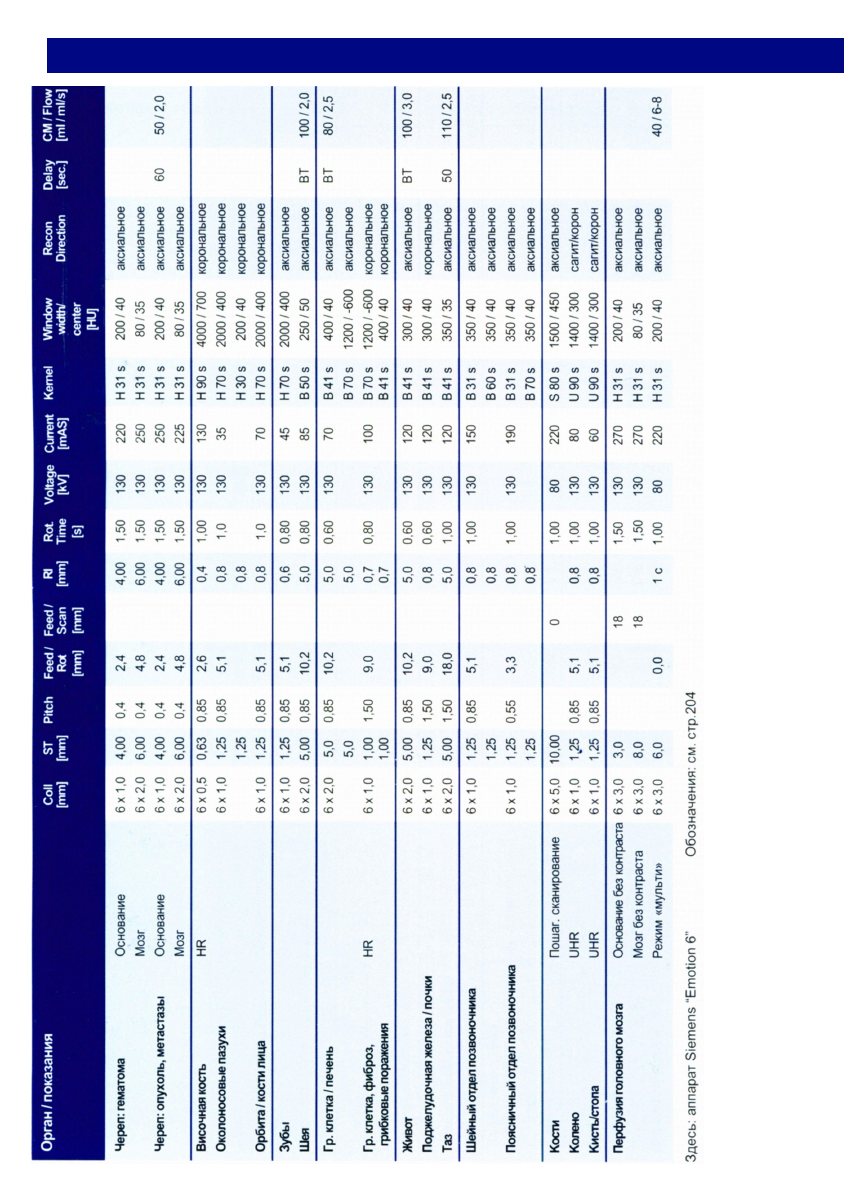

Протоколы исследования для 6-рядных сканеров

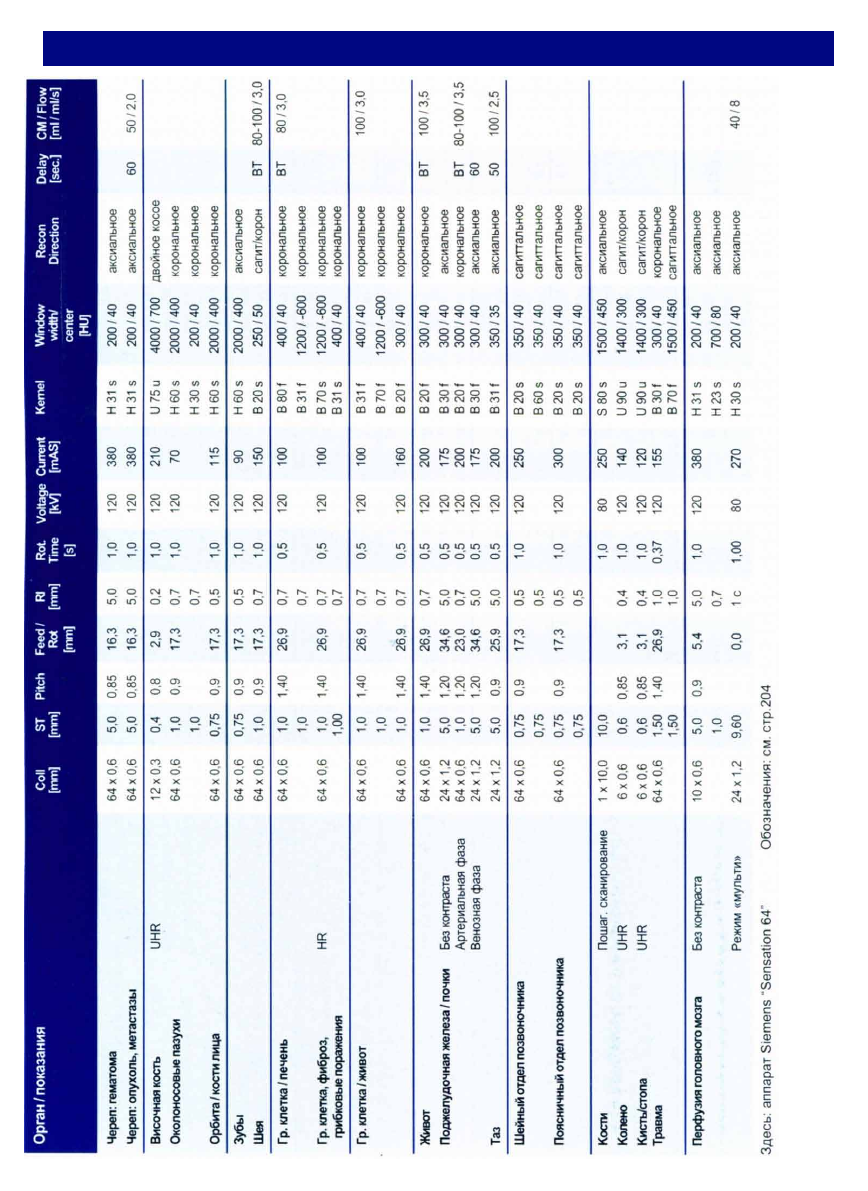

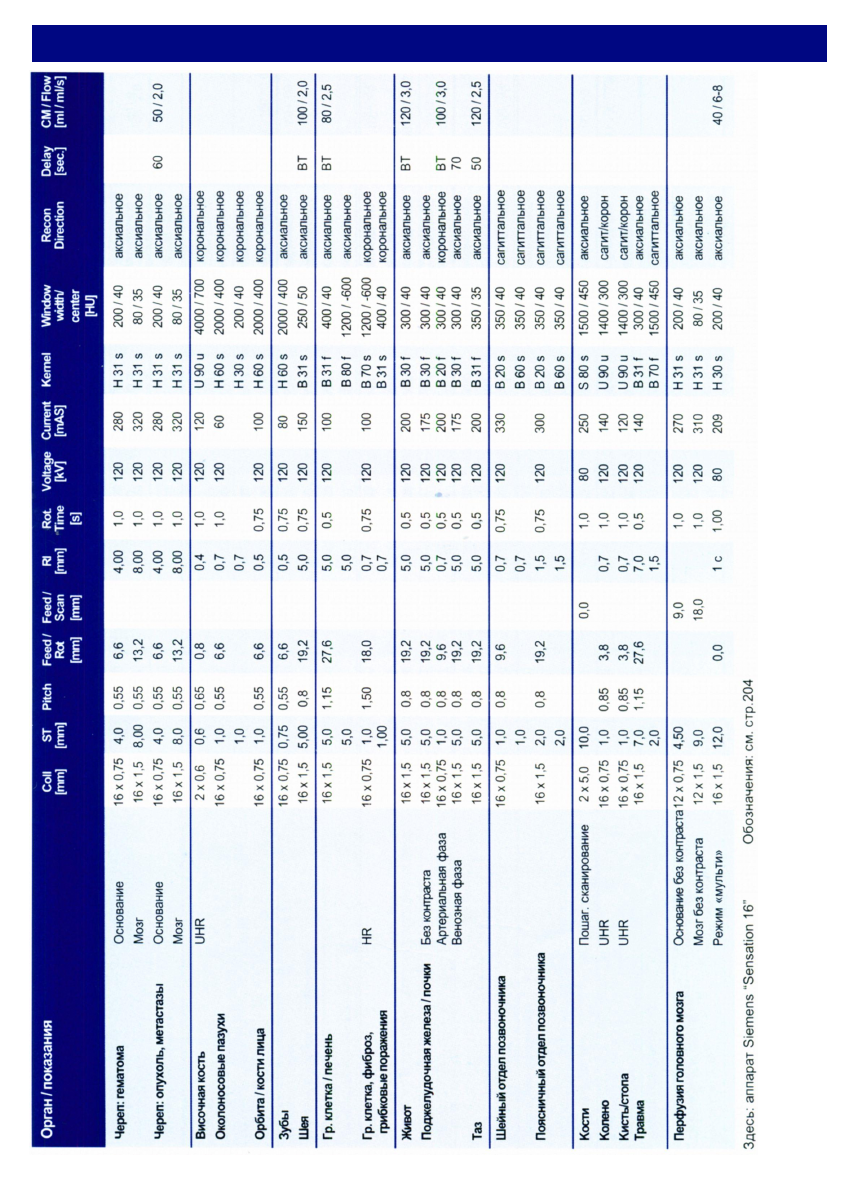

Протоколы исследования для 16-рядных сканеров

Протоколы исследования для 64-рядных сканеров

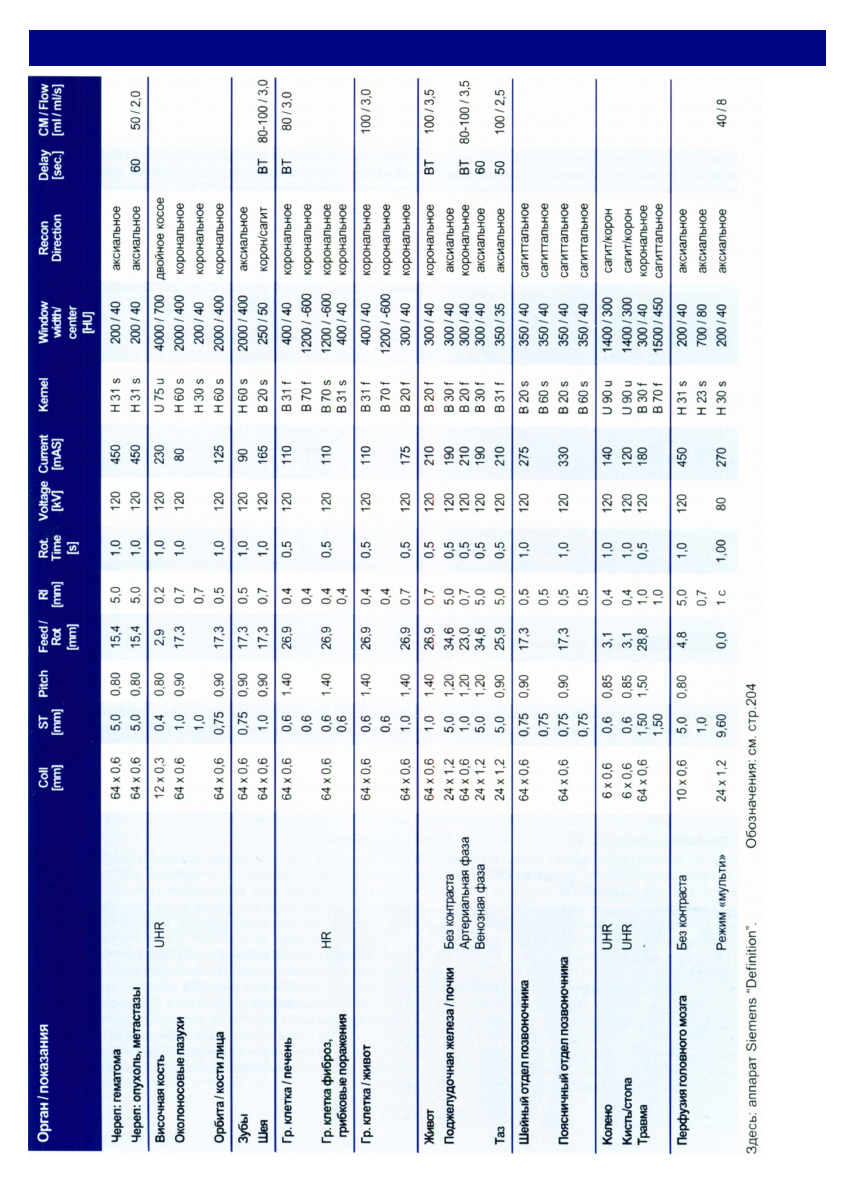

Протоколы исследования для двухтрубочных сканеров

Двухтрубочная KT

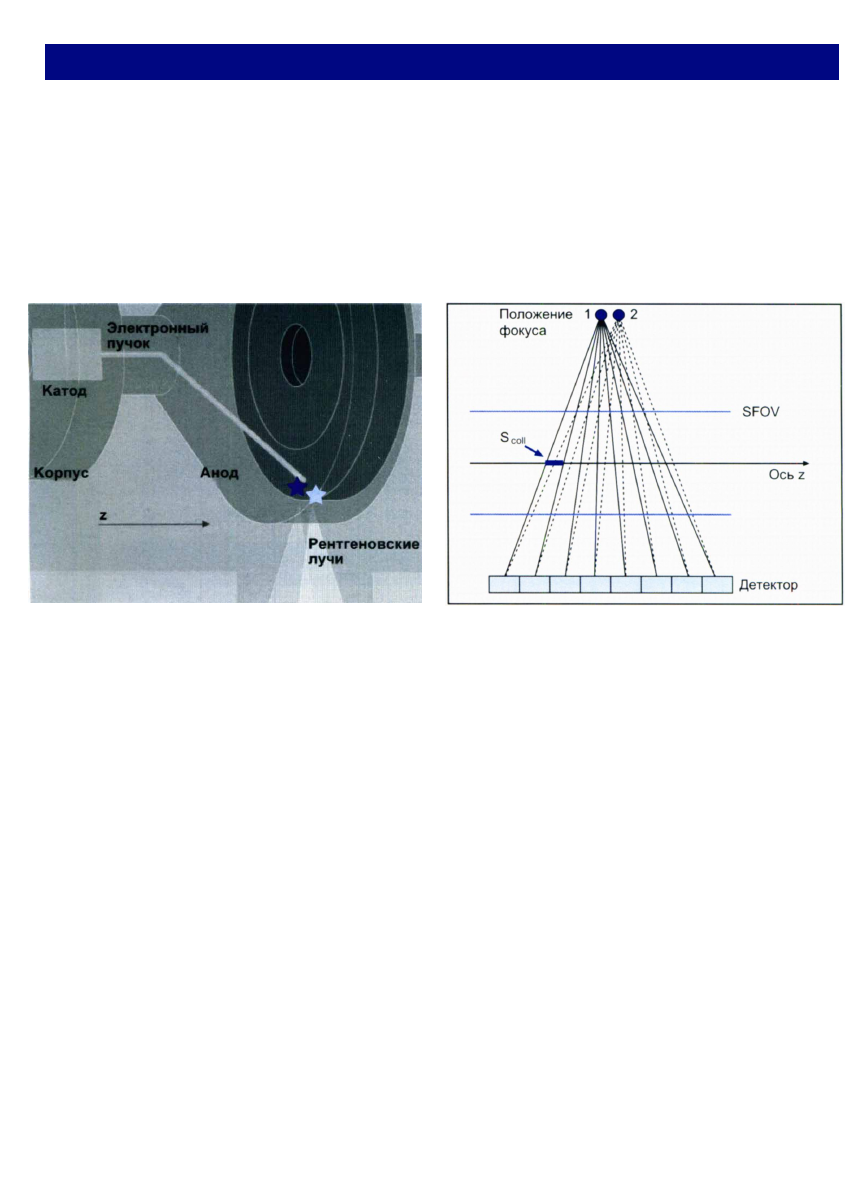

Техника очагового «летающего» пятна по z-оси

(z-flying spot)

Возможность субмиллиметрового сканирования при корот­

ких задержках дыхания отражена в стандартных протоко­

лах исследования. В последние годы появилась возможность

путём периодического перемещения очагового пятна по оси

z улучшить пространственное и временное разрешение.

Корпус трубки целиком вращается в масляной ванне, по­

этому анод находится в прямом контакте с охлаждающим

маслом. Также вращается и центральный катод, а для уп­
равления положением и формой пятна используется посто­
янное электромагнитное преломление. Таким образом,
отражатель перемещает пятно между двумя позициями на
аноде (две звёздочки на

 рис. 210.1).

 Поскольку угол анода

составляет около 7-9°, это преломление приводит к пере­

мещению рентгеновских лучей как по z-оси, так и ради­
ально.

Рис. 210.1

В 64-срезовых КТ-системах эта техника позволяет удвоить

число одновременно получаемых срезов, например, 64 пе­
рекрывающихся среза толщиной 0,6 мм за поворот трубки
при схеме получения данных, соответствующей таковой для

детектора 64 х 0,3 мм

 (рис. 210.2).

 Благодаря периодичес­

кому смещению очагового пятна по z-оси в изоцентре мож­
но установить расстояние, равное половине ширины кол­

лимированного среза (S

c o l l

/2). Но при удалении от изоцентра

такой подход не является оптимальным, и наилучшее про­
дольное разрешение составляет около 0,33-0,36 мм (14-15

lp/cm) [47,48]. Дополнительно активируется «летающее
пятно» (здесь не показано), что также улучшает разреше­
ние. Благодаря этому пятно перемещается по четырёхуголь­

нику, определяемому постоянным электромагнитным пре­

ломлением.

Система сбора данных

На момент публикации данного руководства единственным

двухтрубочным КТ-аппаратом являлся Somatom Definition

производства Siemens Medical Solutions. Он включает в себя

две системы детекторов, одну с полем зрения 50 см и 27000
детекторных элементов и вторую, меньшую, с полем зре­

ния 26 см и 14000 детекторных элементов. Также в систему
входят две рентгеновских трубки, которые можно исполь­
зовать в различных режимах.

Большинство исследований можно производить с исполь­

зованием одной трубки, но у тучных, кардиологических и

травмированных пациентов следует выполнять сканирова­

ние при 2x80 кВ с идентичными уровнями напряжения со­
гласно протоколам и клиническим задачам. Этот, так на­
зываемый «двухэнергетический режим», используется при

необходимости получения изображений высокого качества

и/или быстрого проведения исследования, например, при

КТ-ангиографии подвздошно-бедренных, лёгочных, брюш­

ных (см. стр. 186-188) или коронарных (184-185) артерий.

Другим преимуществом аппаратов этого типа является ско­

рость. Из-за уменьшения времени вращения гентри до
0,33 с можно достичь временного разрешения 83 мс при
односегментной сопряжённой с ЭКГ реконструкции и по­

ловинном получении данных. Это особенно важно при

обследованиях сердца при высокой частоте сердечных со­

кращений; уменьшается количество больных, которым

требуется урежение сердечного ритма. Обследование всей

грудной клетки (около 35 см) при субмиллиметровой кол­

лимации составляет всего 11 секунд. Данное нововведение

позволяет значительно уменьшить время задержки дыхания

[47, 48].

Рис. 210.2

Двухтрубочная КТ

Структура детектора

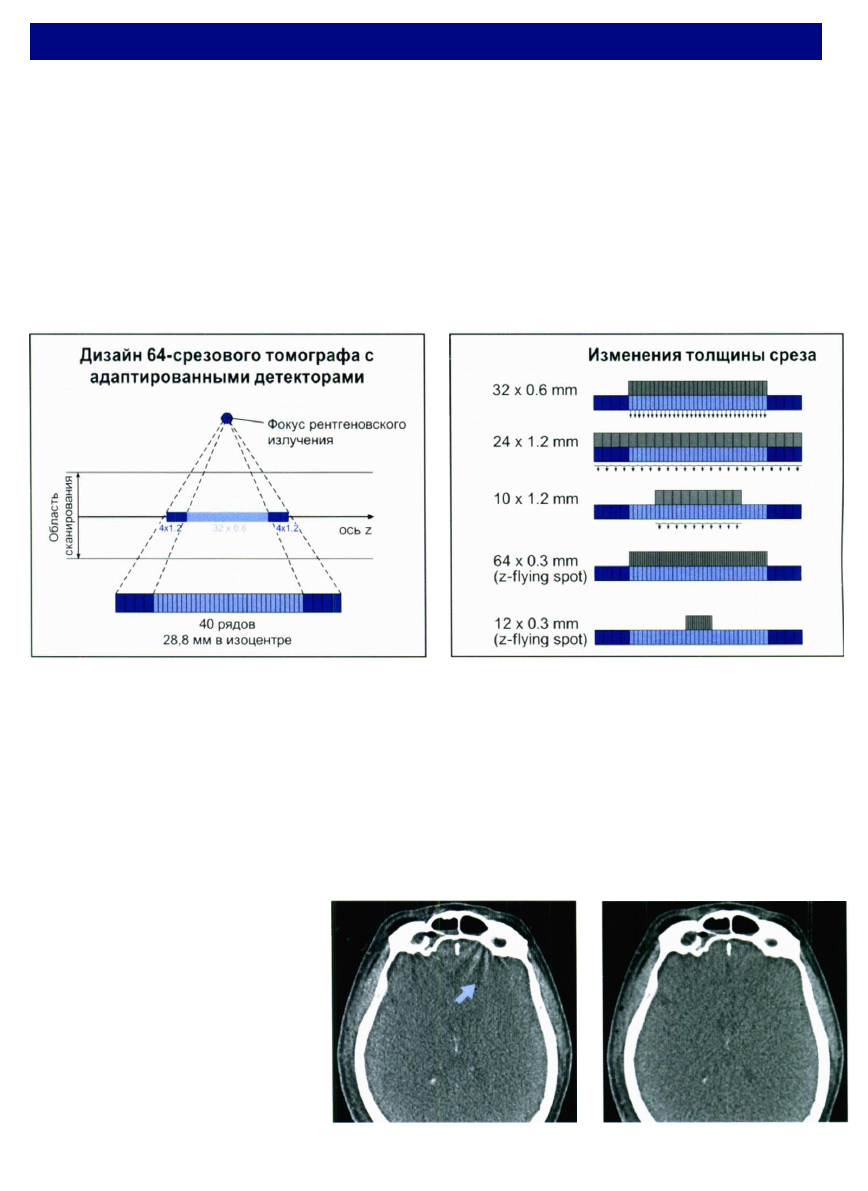

Принципы строения детектора описаны на стр. 10-11. Для

аппарата Definition (Siemens) используется 40-рядный де­
тектор с 32 центральными рядами и шириной коллимации
среза 0,6 мм и 2x4 ряда с каждой стороны с шириной среза

1,2 мм

 (рис. 211.1)

 в изоцентре, где общее покрытие оси z

составляет до 28,8 мм. Эта ширина по z-оси виртуальна и

относится к изоцентру, где ширину среза легко измерить.

Из-за геометрического усиления детектор должен иметь по

крайней мере вдвое больший размер

 (рис. 211.1)

.

Как описано на предыдущей странице, амплитуда пери­

одического смещения расположена так, что два соседних

прочтения изображения находятся на расстоянии полови­
ны ширины коллимированного среза по оси z пациента

(рис. 210.2).

 Таким образом, два последовательных 32-сре-

зовых прочтения совмещаются в одну 64-срезовую
проекцию, но с расстоянием 0,3 мм в изоцентре. Таким обра­
зом, формируются 64 перекрывающихся 0,6-миллиметро­
вых среза за одно вращение трубки, а схема их получения
идентична таковой для детектора 64 х 0,3 мм. Для рекон­
струкции изображений используется модифицированный
многоплоскостной алгоритм, а для различной коллимации

получают несколько опций.

Рис. 211.1

Рис. 211.2

Двухэнергетический режим

При одновременном использовании обеих рентгеновских трубок с различным уровнем энергии (1 х 80 кВ и 1 х 140 кВ)

происходит сбор двух групп данных, которые можно комбинировать для получения дополнительной (кроме плотности в

HU) информации. Визуализируемые ткани и материалы можно охарактеризовать, дифференцировать и выделить по визу­

ализации их химического состава. Спектр клинических возможностей варьирует от точной субтракции костей при КТА и

вычитания плотности йода с изображений для создания виртуально неусиленных изображений до определения характе­
ристик камней в почках. Первичные исследования показывают возможность широкого применения двухэнергетического
режима в будущем.

Устранение артефактов при

спиральном сканировании

Для устранения артефактов для спираль­

ном сканировании обычно требуются
протоколы с низким значением питча.
Техника очагового «летающего» пятна

позволяет контролировать типичные ар­

тефакты по типу «ветряных мельниц»

(рис. 211.3)

 при высоких настройках пит­

ча с покрытием большого объёма даже в

критических ситуациях (Рис. 211.4).

Рис. 211.3

Рис. 211.4

Разъяснения к проверочным заданиям

Упражнения и разъяснения последовательно пронумерованы. Некоторые задания имеют несколько различных правиль­
ных толкований. Если решение упражнения просто относится к определенной главе этой книги, имеется указание, где вы
сможете найти необходимые сведения.

После решения упражнений сравните ваши итоги с результатами ваших коллег. Особенно итоги правильно решенных

упражнений повышенной сложности. Примите вызов смело!

Разъяснения к упражнению 1 (стр. 32)

Последовательность чтения КТ головы см. на стр. 26. Каждый заполненный пункт дает вам 1/2 очка с 3 дополнительны­

ми очками к имеющимся 9 за правильную последовательность.

Разъяснения к упражнению 2 (стр. 45)

Разъяснения к упражнению 3 (стр. 45)

Разъяснения к упражнению 4 (стр. 45)

6 очков

Разъяснения к упражнению 5 (стр. 45)

Протяженные и узловые структуры дифференцируются сопоставлением серии прилежащих изображений.

Разъяснения к упражнению 6 (стр. 45)

Сосуды, в которых возможно возникновение артефакта распределения жесткости рентгеновского излучения после инъ­
екции КВ — верхняя полая вена, нижняя полая вена и подключичные вены.

Разъяснения к упражнению 7 (стр. 48)

Переломы, воспалительные процессы, опухоли или метастазы

 —

 основные причины набухания слизистой оболочки и

наличия жидкости в ячейках сосцевидного отростка и среднем ухе; в норме они заполнены воздухом.

Разъяснения к упражнению 8 (стр. 57)

18 очков

9 очков

9 очков

Центр окна

Ширина окна

Диапазон серой шкалы

Легочное/плевральное окно

- 200 HU

2000 HU

От - 1200 до + 800 HU

3

Костное окно

+ 300 HU

1500 HU

От - 450 до + 1050 HU

3

Мягкотканное окно

+ 50 HU

350 HU

От - 125 до + 225 HU

3

10 очков

а) Сульфат бария

Обычно применяют при КТ

За 30 мин до исследования

4

брюшной полости/таза,

верхних отделов и 60 мин

 —

если нет противопоказаний

всей брюшной полости

b) Гастрографин

Водорастворимый, но стоимость выше;

За 20 мин до исследования

4

применяют при подозрении

верхних отделов и 45 мин —

на перфорацию или наличие свища;

всей брюшной полости

Обычно перед операцией

1

Оральные KB нельзя применять сразу после наложения кишечного анастомоза!

1

а)

Почечная недостаточность (креатинин, клиренс креатинина, функция

трансплантированной почки или после нефрэктомии)

2

b)

Гипертиреоз (Клинические признаки? Если есть, исследуют уровень гормонов
в крови, УЗИ щитовидной железы и при необходимости — сцинтиграфия)

2

с)

Аллергия на KB (Выполнялась ли раньше инъекция йодсодержащего KB?

Были ли аллергические реакции в анамнезе?)

2

2 очка

3 очка

3 очка

Это изображение требует внимательного изучения. Вы можете найти несколько типов внутричерепных кровоизлия­
ний и связанных с ними осложнений.

• Подкожное кровоизлияние в левой лобно-теменной области (экстракраниально, признак травмы головы)

1

• Субдуральная гематома на поверхности правого полушария, распространяющаяся

2

до височной доли (гиперденсна)

• Отек правой лобной и теменной долей, возможно связанный с эпидуральной гематомой

2

• Признаки субарахноидального кровоизлияния в нескольких бороздах правой теменной доли ближе к серпу

2

• Гематома сдавила правый боковой желудочек, который практически окклюзирован

4

• Сосудистое сплетение, определяемое в левом боковом желудочке, без изменений

1

• Срединная линия смещена влево, определяется перивентрикулярный отек белого вещества правого полушария

2

• Можно предположить повышение внутричерепного давления (обструкция желудочка) с риском

4

вклинения головного мозга (отек)
