КОМПЬЮТЕРНАЯ ТОМОГРАФИЯ - часть 8

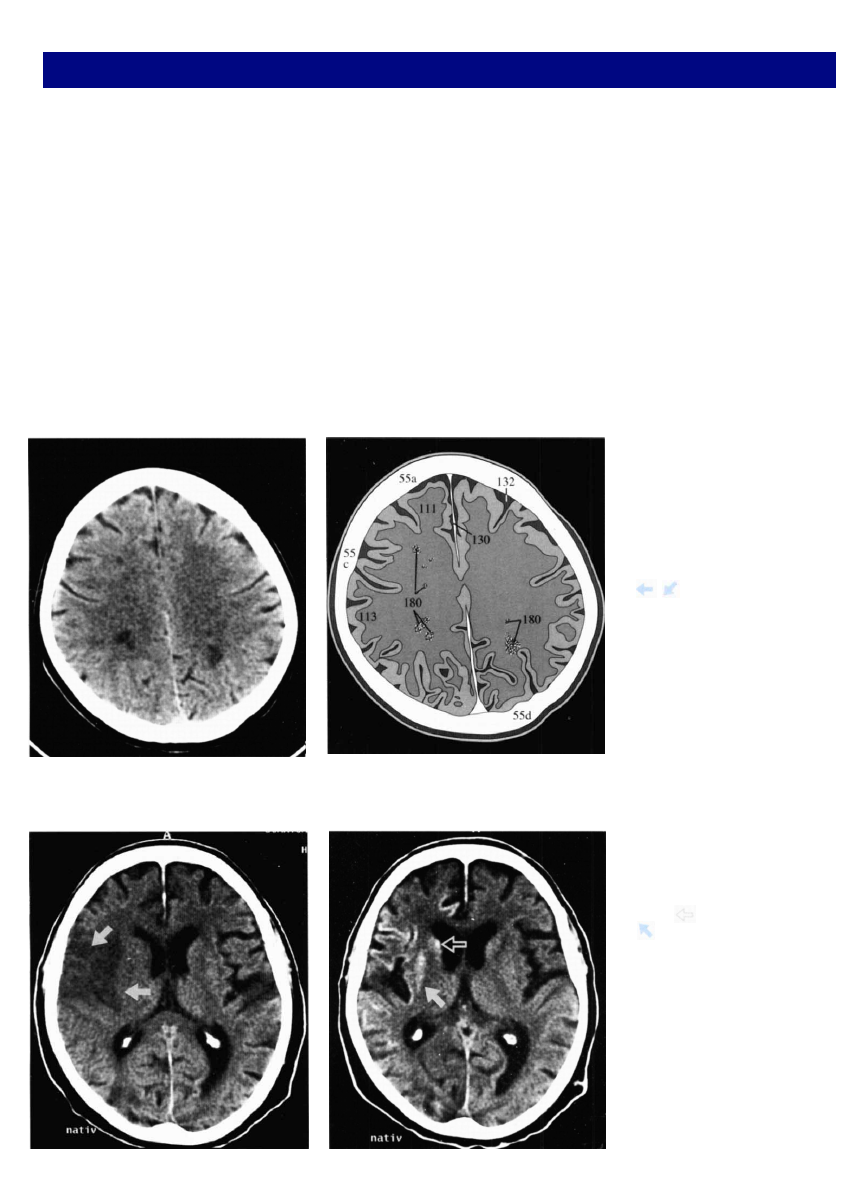

Патология головы Инсульт

Наряду с сердечно-сосудистыми и онкологическими забо­

леваниями, инсульт является одной из наиболее частых при­

чин смерти. Тромботическая окклюзия мозговой артерии

приводит к необратимому некрозу области ее кровоснаб­

жения. Причинами окклюзии являются атеросклеротичес­

кие изменения мозговых сосудов или, реже, артериит. Так­
же причиной окклюзии сосудов мозга может быть эмболия
из левых отделов сердца и из тромбов на атеросклеротичес­
ких бляшках бифуркации общей сонной артерии.

Типичным для эмболии является наличие небольших

инфарктных зон пониженной плотности, расположенных

диффузно в обоих полушариях и базальных ганглиях. В
дальнейшем зоны эмболии выглядят как маленькие, четко

очерченные участки (180) с плотностью, равной (изоденс­

ной) плотности ликвора (132). Их называют лакунарными
инфарктами

 (рис. 58.1а)

. Подобное диффузное поражение

мозга является показанием к дуплексной сонографии или
ангиографии, а также эхокардиографии для исключения

тромбоза предсердий.

Помните, что при подозрении на инсульт может потре­

боваться до 30 часов для того, чтобы четко проявился отек

в виде зоны пониженной плотности, отличающейся от не­
измененной ткани мозга. Поэтому КТ-исследование необ­
ходимо повторить, если первоначальное сканирование не
показало патологических изменений даже при наличии у
пациента неврологических симптомов и эти симптомы не
купировались. Купирование симптомов указывает на

 т

ран­

зиторную

 и

шемическую

 а

таку

 (ТИА) —

 в этом случае при

КТ нет видимых изменений.

В отличие от ТИА при затяжном обратимом ишемичес­

ком неврологическом дефиците на КТ-сечениях часто оп­
ределяются зоны отека пониженной плотности.

Если зона инфаркта соответ­

ствует области кровоснабжения

мозговой артерии, следует ду­
мать об окклюзии соответству­
ющего кровеносного сосуда.

Классический инфаркт ветвей

средней мозговой артерии про­
является зоной ишемического
отека пониженной плотности

( , на

 рис. 58.2а

).

В зависимости от объема по­

ражения, инфаркт может выз­
вать выраженный масс-эффект

и явиться причиной смещения

срединной линии. Инфаркты

небольших размеров обычно не
вызывают смещения срединной

линии. При нарушении целост­

ности артериальной стенки
может возникнуть кровотече­
ние, которое проявляется уча­
стками повышенной плотнос­

ти, покрывающими ближайшие

извилины.

КТ-изображение в динами­

ке без контрастного усиления
на

 рис. 58.2b

 демонстрирует

сопутствующее кровотечение в

головку правого хвостатого
ядра ( ) и правую скорлупу
( ). В этом случае после ин­
фаркта прошло 2 недели: не­
кротическая ткань в основном
рассосалась и замещается лик-

вором.

Рис. 58.2а

Рис. 58.2b

Рис. 58.1b

Рис. 58.1а

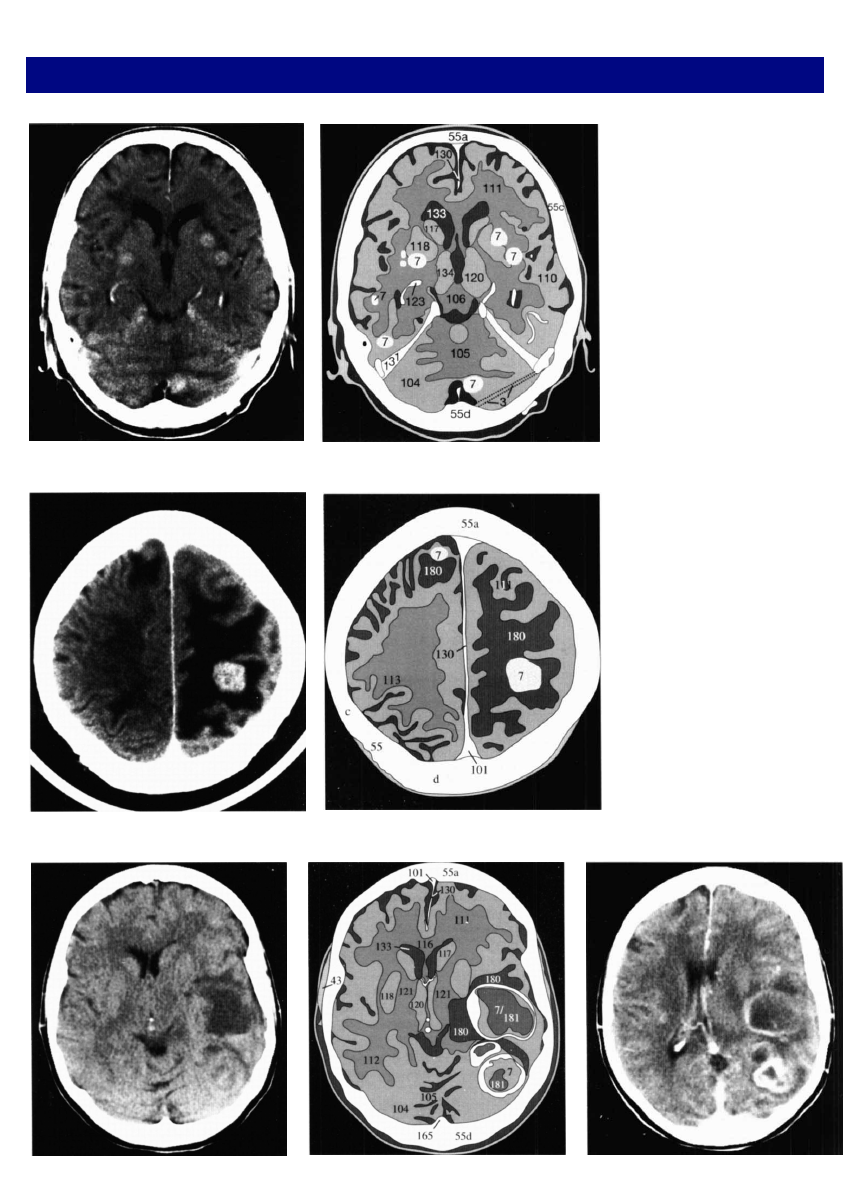

Патология головы Опухоли и метастазы

Рис. 59.1а

Рис. 59.1b

Хотя дифференциальная диаг­

ностика инфаркта мозга и внут­
ричерепных кровоизлияний мо­
жет быть проведена без

использования KB, выявление
метастазов головного мозга зна­
чительно улучшается при в/в
применении контрастных пре­
паратов. При этом видны даже

малейшие зоны нарушения ГЭБ

(рис. 59.1а)

. На изображениях

без контрастного усиления круп­

ные метастазы одинаковой плот­
ности (изоденсные) с окружаю­
щими тканями иногда
сопровождаются перифокаль­
ным отеком (180) и могут быть
неправильно истолкованы, как
отек тканей вследствии инфар­

кта. После в/в введения KB об­
разование в левом полушарии
(7) на

 рис. 59.2а

 становится чет­

ко отграниченным от окружаю­
щих тканей. А вы заметили пят­
но второго, меньшего метастаза
в правой лобной доле, который
также сопровождается перифо­

кальным отеком (180)?

После введения KB провес­

ти дифференциальный диагноз

опухоли головного мозга зна­
чительно легче. На изображе­

нии без контрастного усиления

(рис. 59.3а)

 глиобластома в ле­

вой (7) теменно-височной об­

ласти с некрозом в центре опу­

холи (181) может быть
ошибочно принята за инфаркт

мозга. При контрастном усиле­
нии появляется типичное для
глиобластомы кольцевидное
усиление неправильной формы

по краю опухоли

 (рис. 59.3с)

.

Рис. 59.2а

Рис. 59.2b

Рис. 59.3а

Рис. 59.3b

Рис. 59.3с

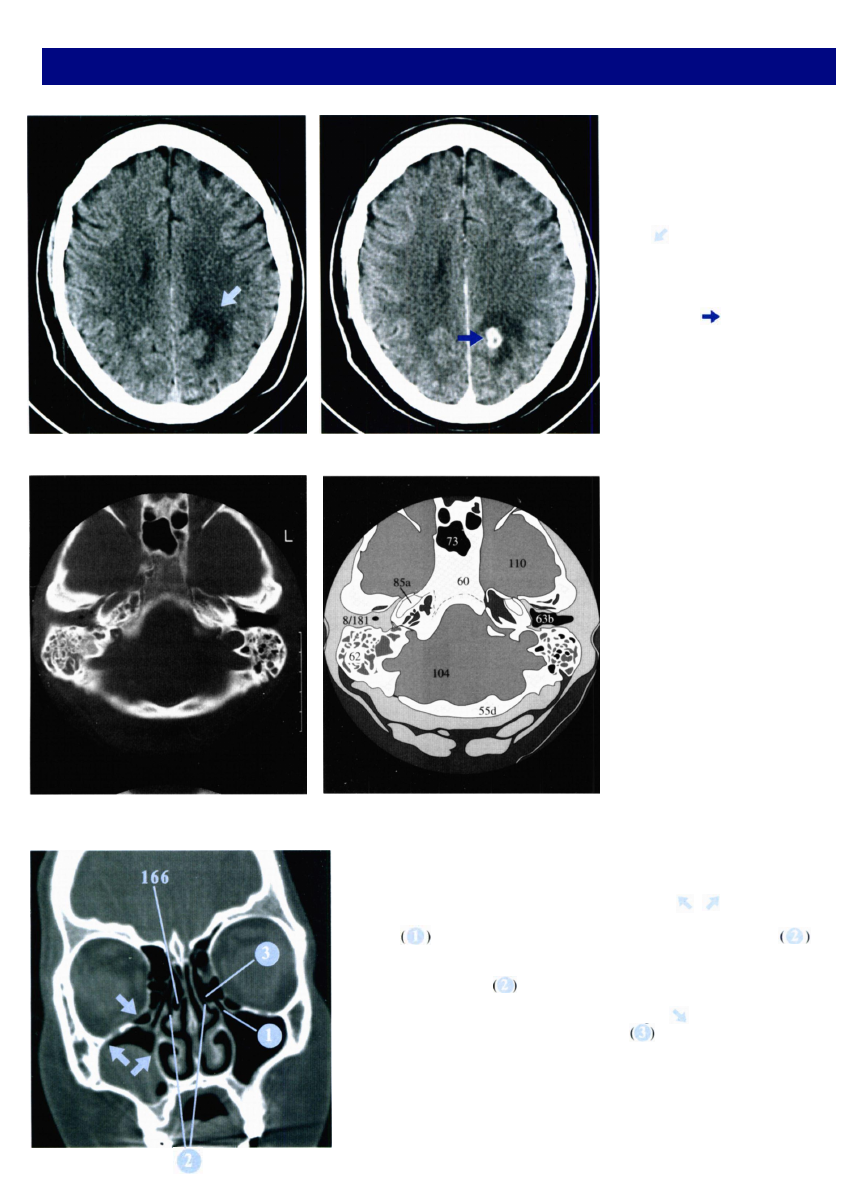

Патология головы Воспалительные процессы

Другой пример преимущества

использования KB — диагности­
ка воспалительных процессов,
поскольку эта патология сопро­

вождается нарушением ГЭБ и не
всегда четко видна без усиления.

На

 рис. 60.1а

 показана зона оте­

ка ( ) на срезах без усиления

у пациента с эндокардитом аор­
тального клапана. Контрастное
усиление

 (рис. 60.1b)

 подтвер­

ждает наличие воспалительного

процесса ( ). Бактериальная
инфекция аортального клапана
явилась причиной септической
эмболии левой затылочной доли.

Рис. 60.1а

Рис. 60.2а

Рис. 60.2а

Воспаление околоносовых пазух

и среднего уха можно всегда ди­
агностировать на обычных срезах

по наличию выпота (8), напри­
мер, в ячейках сосцевидного от­
ростка (62), которые в норме за­

полнены воздухом. Отек

слизистой оболочки наружного
слухового прохода (63b) хорошо

визуализируется без введения КВ.
На

 рис. 60.2а

 продемонстриро­

ван двухсторонний наружный и
средний отит с более выражен­
ными изменениями справа: в
процесс вовлечены пещера и
ячейки сосцевидного отростка.

При прогрессировании процесса

и формировании абсцесса необ­

ходимо осмотреть изображения в

костном окне для поиска участ­
ков возможной эрозии окружаю­
щих костных образований.

Ретенционную кисту, которая часто определяется в одной из околоносо­

вых пазух, следует дифференцировать с воспалительными изменениями.

Для нее характерны широкое основание на стенке пазухи, распростра­

нение в ее просвет и округлый верхний контур ( , на

 рис. 60.3

). Ки­

сты имеют клиническое значение, только если вызывают обструкцию во­

ронки верхнечелюстной пазухи или полулунного канала , что
приводит к накоплению секрета в пазухе.

У пациентов с хроническим синуситом важно убедиться, что просвет

полулунного канала не закрыт, и нет других ограничений для пере­
мещения секрета реснитчатым эпителием. Наиболее уязвимыми в этом
плане структурами являются ячейки Хеллера ( ), средняя носовая ра­

ковина (166) и крючковатый отросток . Изменения этих структур
могут привести к обструкции полулунного канала и быть причиной хро­
нических рецидивирующих синуситов.

Рис. 60.3

Рис. 60.1а

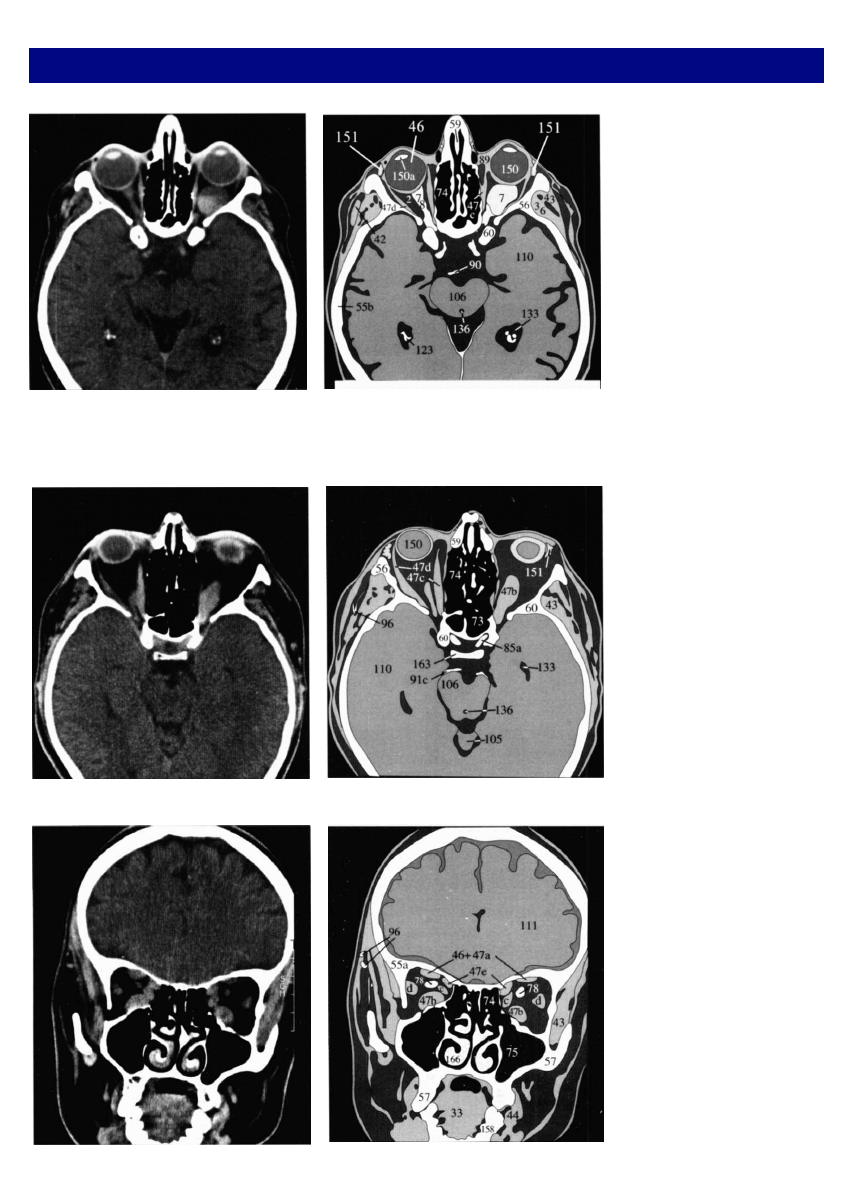

Патология головы Глазницы

Рис. 61.1а

Рис. 61.1b

Вы уже видели патологические
изменения в слезной железе
(стр. 39/40) и КТ-изображение
глазного протеза (стр. 51). Вся­
кое образование внутри глазни­
цы должно быть быстро диагно­
стировано и  э ф ф е к т и в н о

вылечено, иначе возможны тя­

желые последствия для зрения.

Для исключения инвазии опухо­
ли в стенку глазницы необходи­

мо использовать костное окно.

На

 рис. 61.1а

 определяется ге­

мангиома (7) в ретробульбарной
клетчатке (2), которая вызыва­
ет незначительное смещение
глазного яблока кпереди (про­
птоз). В этой ситуации показаний

для оперативного лечения нет,

поскольку имеет место доброка­
чественное образование.

Рис. 61.2а

Рис. 61.2b

Эндокринная
офтальмопатия

При просмотре КТ-изображений

минимальные изменения могут

быть пропущены. Эндокринная
офтальмопатия часто проявля­
ется, как признак болезни Грей­

вса (диффузный тиреотоксичес­
кий зоб) и в ранней стадии может
быть диагностирована на осно­

вании утолщения глазных
мышц, особенно нижней пря­
мой мышцы (47b на

 рис. 61.2а и

61.3а

). В дифференциально-ди­

агностическом плане следует

иметь в виду миозит.

Если этот ранний признак

эндокринной офтальмопатии,
носящей аутоиммунный харак­
тер, будет пропущен, при отсут­
ствии адекватной терапии пора­
жение тканей орбиты будет

прогрессировать.

Картина поражения изменя­

ется по мере прогрессирования

заболевания. Сначала определя­
ется увеличение в объеме ниж­
ней прямой мышцы (47b). Затем
реагируют внутренняя прямая

мышца (47с) и верхняя прямая
мышца (47а). Последними уве­

личиваются остальные мышцы

глаза. Поэтому при анализе КТ-
изображений глазниц вы всегда

должны контролировать сим­

метричность мышц, окружаю­
щих глаз (47).

Рис. 61.3а

Рис. 61.3b

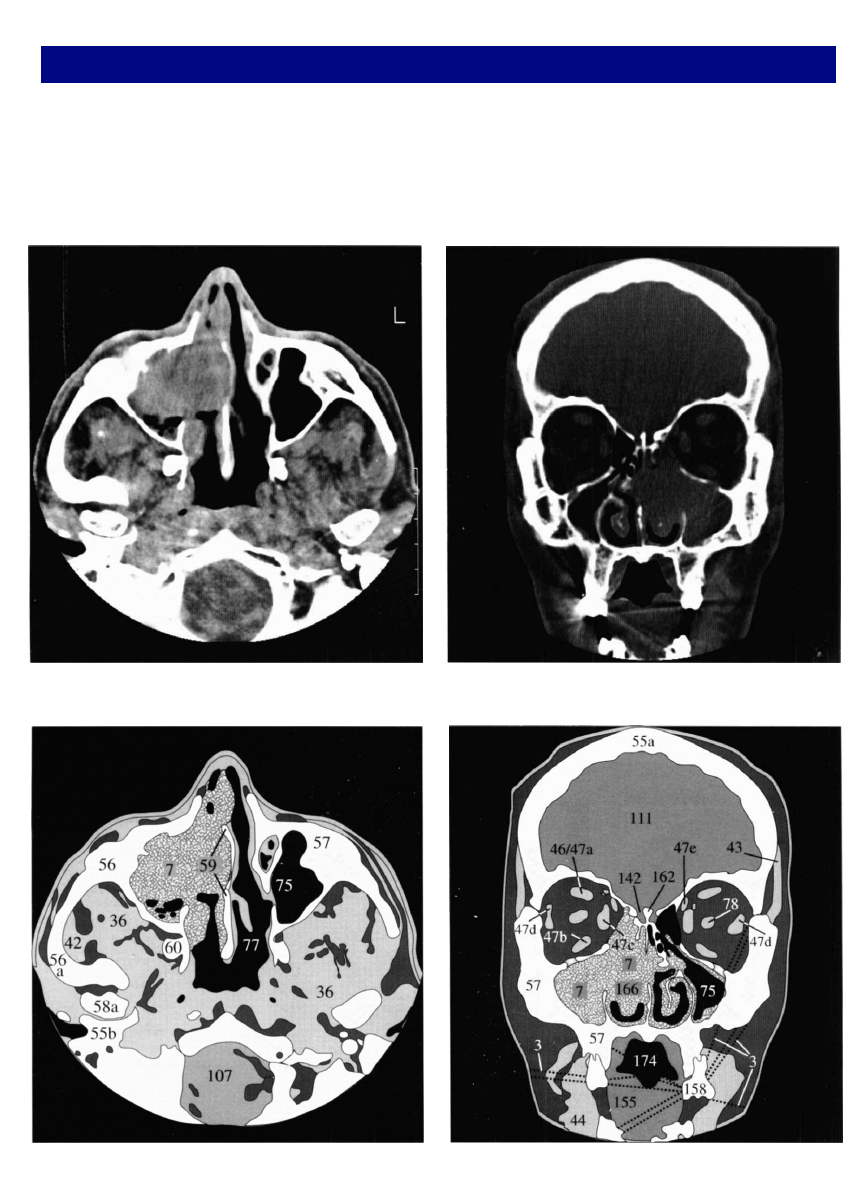

Патология головы Кости лицевого черепа и околоносовые пазухи

В отличие от ретенционных кист (стр. 60), злокачественные новообразования околоносовых пазух часто являются при­

чиной контактной деструкции костей лицевого черепа и могут распространяться на глазницу, полость носа (77) или

даже в переднюю черепную ямку. Поэтому срезы следует просматривать как в мягкотканном, так и в костном окне.
Для планирования операции по удалению объемного новообразования обычно необходимо получить КТ-срезы в не­

скольких проекциях. Следующий пример демонстрирует такую опухоль околоносовых пазух (7) в аксиальной

 (рис. 62.1а)

и корональной

 (рис. 62.2а)

 проекциях. Начинаясь со слизистой оболочки правой верхнечелюстной пазухи (75), опу­

холь распространяется на полость носа (77) и ячейки решетчатой кости.

Рис. 62.1а

Рис. 62.1b

Рис. 62.2а

Рис. 62.2b

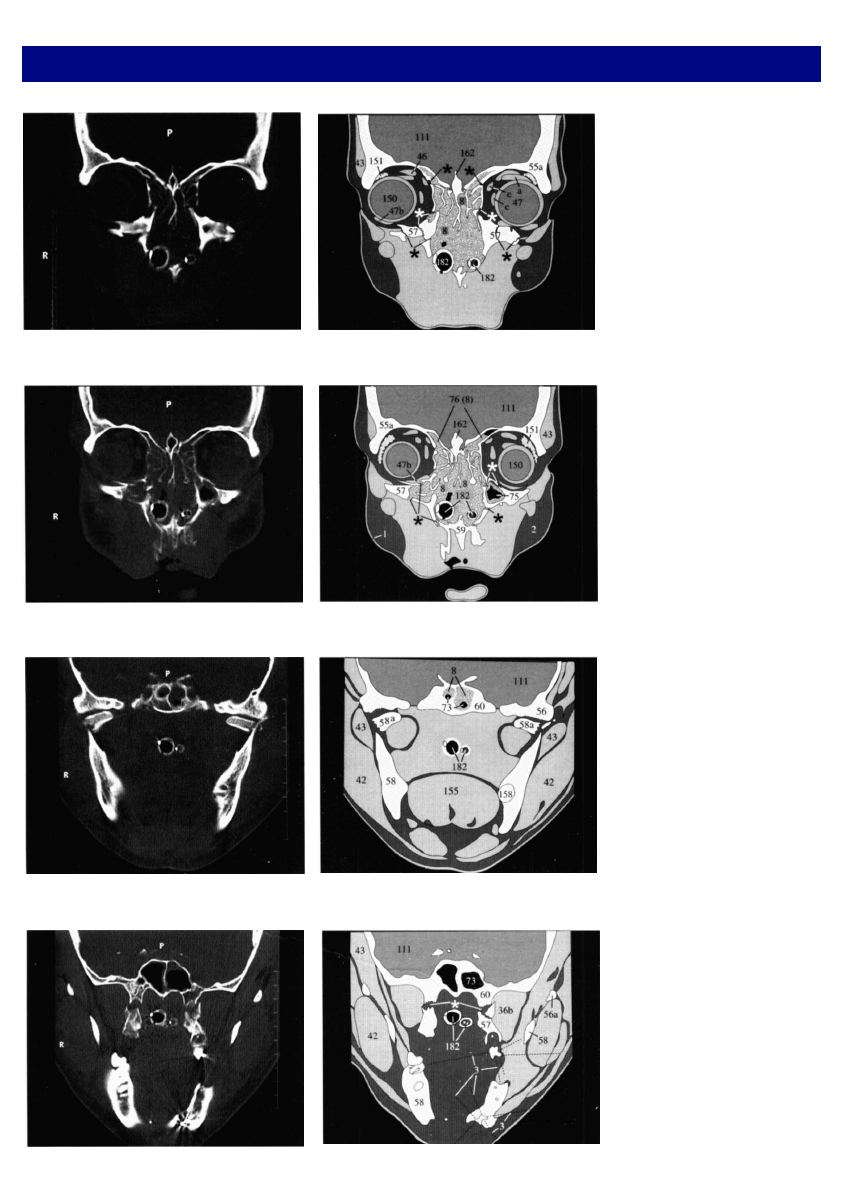

Патология головы Кости лицевого черепа и околоносовые пазухи

Рис. 63.1а

Рис. 63.1b

Рис. 63.2а

Рис. 63.2b

Рис. 63.3а

Рис. 63.3b

Кроме определения распростра­

ненности хронических синуси­

тов, основная причина для вы­

полнения сканов в корональной
проекции — диагностика пере­

ломов. Переломы нижней стен­

ки глазницы

 (рис. 63.1а, 63.2а)

нередко сопровождаются дисло­
кацией клетчатки (2) или ниж­
ней прямой мышцы (47b) в об­

ласть перелома  ( * ) , или даже в

нижерасположенную верхнече­

люстную пазуху (75). Это необ­

ходимо установить до оператив­

ного лечения. На

 рис. 63.2а

диагноз перелома установить
легко, потому что имеется сме­

щение участков кости. Важно

также обнаружить непрямые

признаки перелома, такие как
небольшая ступенчатость конту­
ров костей и посттравматическое
кровотечение (8) в полость носа
(77) или лобную (76) и верхне­
челюстную (75) пазухи.
Также важно установить, имеет­
ся ли перелом головки нижней
челюсти (58а на

 рис. 63.3а

)? Есть

ли нарушение целостности кос­
тей верхней челюсти (57) со сме­

щением отломков (*) от клино­
видной (60) кости

 (рис. 63.4а)?

 В

представленном примере тяже­

лое кровотечение (8) потребова­
ло интубации (182) пациента и

установки назогастрального зон­

да (182).

П е р е л о м ы  к о с т е й

л и ц е в о г о  с к е л е т а  п о
Л е  Ф о р т [33]

Тип I Линия перелома прохо­
дит через верхнюю челюсть и

верхнечелюстную пазуху.

Тип II Линия перелома про­
ходит через скуловой отрос­
ток верхней челюсти, внутрь

глазницы к лобному отрост­

ку верхней челюсти, где пере­

ходит на противоположную
сторону. Верхнечелюстная

пазуха в процесс не вовлека­
ется.

Тип III Линия перелома про­

ходит через наружную стенку
глазницы и лобный отросток

верхней челюсти к противо­
положной стороне с вовлече­
нием в процесс ячеек решет­
чатой кости, скуловой кости
и нередко с переходом на ос­
нование черепа.

Рис. 63.3а

Рис. 63.3b

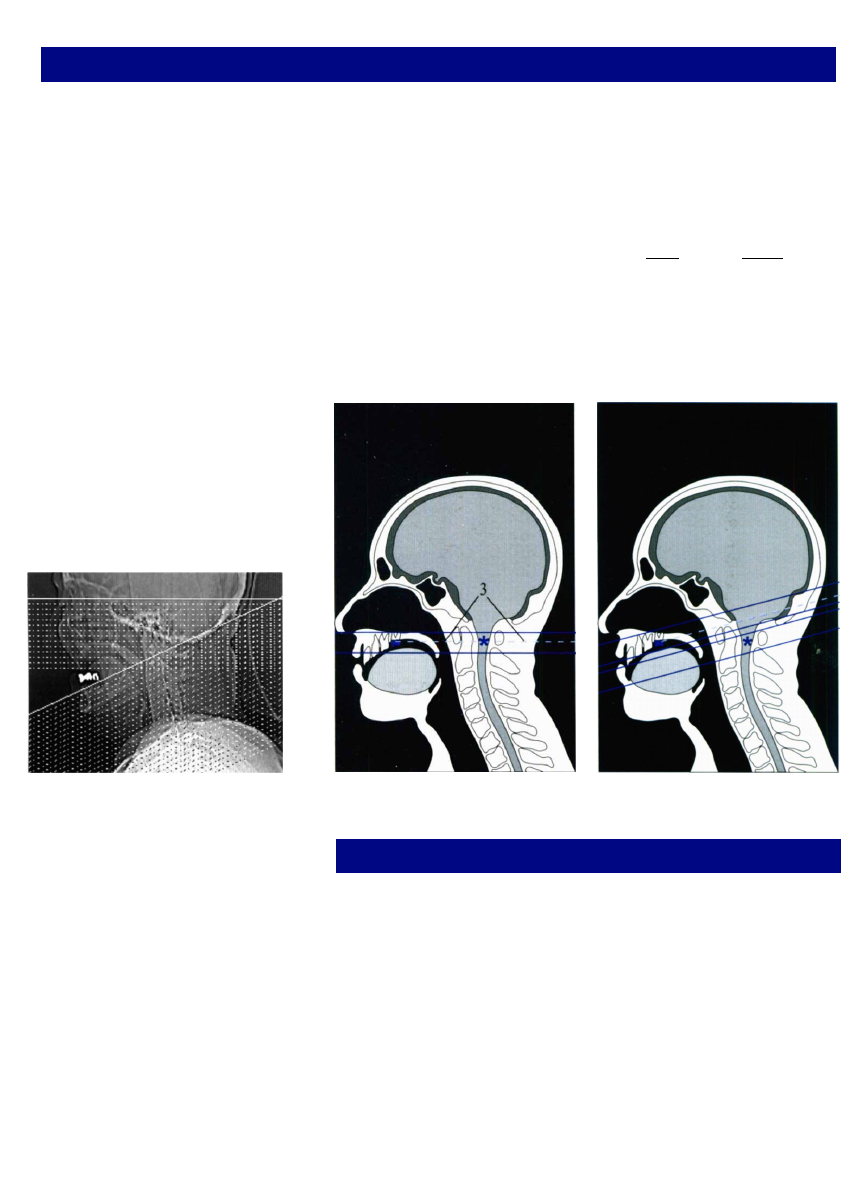

КТ шеи

Если нет противопоказаний, КТ-исследование шеи прово­

дят после в/в введения КВ. Применение контрастных пре­

паратов позволяет достовернее определить наличие злока­
чественного новообразования и воспалительного процесса.
Для адекватного усиления сосудов шеи требуется большее

количество KB, чем, например, для КТ головы. При спи­
ральной КТ сканирование должно начинаться в строго
определенное время после введения контрастного препа­
рата. Специальные рекомендации и схемы введения KB

находятся в конце данного руководства.

Методика компьютерной томографии

По аналогии с КТ головы сначала выполняют боковую то­

пограмму. По этой топограмме

 (рис. 64.1)

 намечают уров­

ни поперечного (аксиального) сканирования и угол поворота
гентри. Обычные срезы шеи устанавливают толщиной 4 —
5 мм. Аксиальные изображения получают на экране мони­

тора и при переносе на принтер как вид снизу (с каудальной
стороны). Таким образом, правая доля щитовидной железы

изображена слева от трахеи, а левая доля — справа.

Изображение должно занимать все пространство на эк­

ране монитора, тогда становятся видны детали всех мел­
ких структур шеи. При появлении во время сканирования

верхней апертуры грудной клетки исследуемая область рас­
ширяется, что позволяет выявить изменения в надключич­
ных ямках и подмышечных областях.

Возникающие из-за наличия у паци­

ента зубных протезов (3) артефакты
являются причиной нечеткости ок­

ружающих структур  ( * ) , но только
в пределах одного или двух срезов

(рис. 64.2а)

. При этом может потре­

боваться повторное сканирование

под другим углом

 (рис. 64.2b)

, что­

бы визуализировать зону, скрытую
артефактом  ( * ) .

Рис. 64.1

Рис. 64.2а

Рис. 64.2b

Рекомендации для КТ шеи

Последовательность анализа
КТ-изображений

Мы уже рекомендовали системный подход

к чтению КТ-изображений головы (см. стр.
26). Для КТ шеи также существует не одна

единственно правильная методика, а не­
сколько систем интерпретации томограмм.

Представленные здесь рекомендации были

разработаны на основе клинического опы­

та и являются одним из многих вариантов

выбора для начинающих. Каждый специ­
алист в процессе работы свободен в выбо­
ре своей стратегии.

При исследовании шеи срезы, выбран­

ные для печати на принтере, редко вклю­
чают изображения в костном окне. Но
рентгенолог должен помнить об обяза­

тельном осмотре срезов в костном окне,

чтобы не пропустить переломы или очаги
остеолиза.

- Симметрия мышц шеи?

- Состояние и четкость изображения жировой клетчатки?

- Нормальный кровоток в сосудах?

- Тромбы или стеноз вследствие атеросклероза?

- Локализация и симметрия слюнных желез?

- Состояние щитовидной железы (структура однородная или

с наличием узлов)?

- Усиление очагового образования после введения КС?

- Просвет трахеи (нет ли сужения)?

- Оценка лимфоузлов (количество, размер)?

- Осмотр шейных позвонков в костном окне?

- Состояние позвоночного канала (нет ли сужения)?

КТ шеи Нормальная анатомия

Рентгенолог быстро сталкивается с пределом разрешающей

способности КТ (а также, возможно, и своих знаний ана­
томии), когда пытается идентифицировать каждую шейную

мышцу. Поэтому в сопровождающих рисунках мы умень­
шили количество деталей и изобразили мелкие мышцы в
виде групп. Мышцы по отдельности не имеют большого
клинического значения, и мы в начале руководства даем на­
звания только групп мышц, например, лестничные мыш­
цы, мышцы, выпрямляющие позвоночник. При желании уз­
нать анатомические детали более подробно читайте о них
в специальной литературе [5, 31].

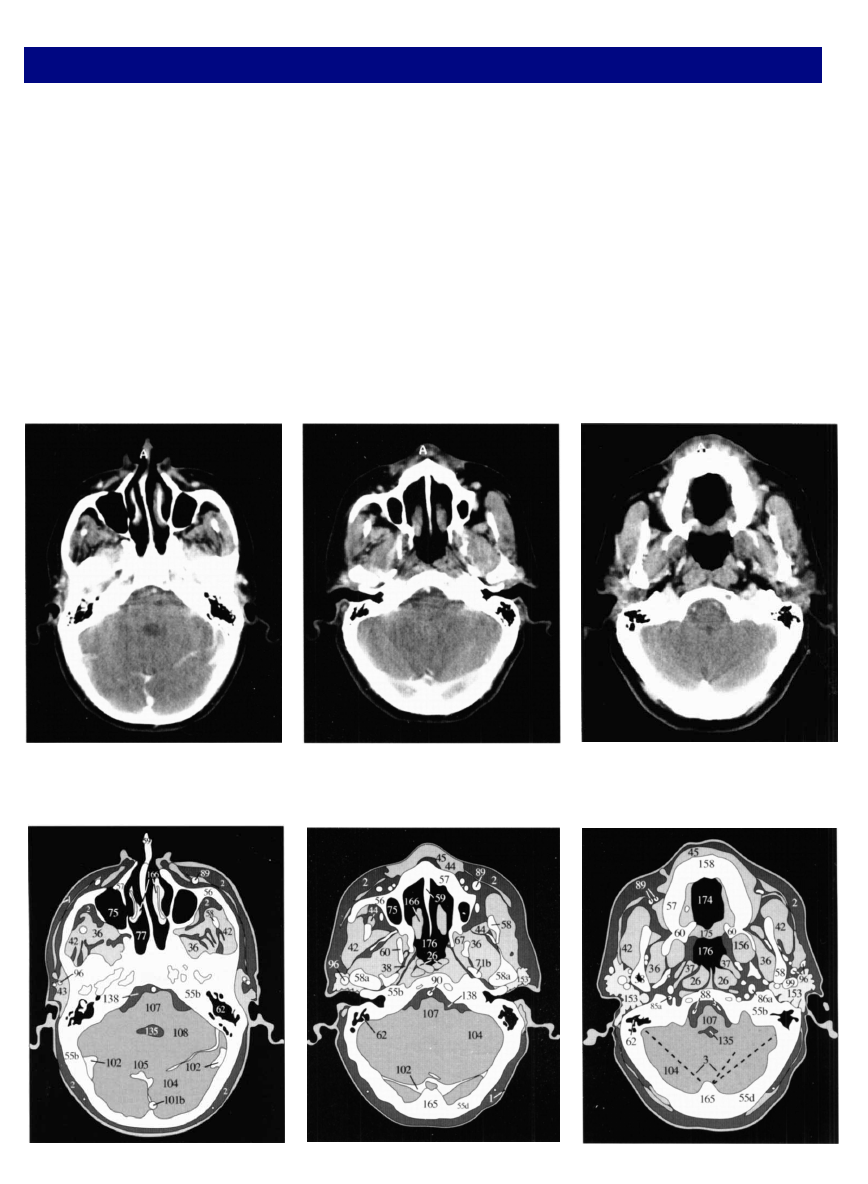

Срезы шеи обычно начинаются с основания черепа и

продолжаются в кауладьном направлении до верхней апер­

туры грудной клетки. Поэтому сечения, захватывающие

голову

 (рис. 65.1 — 65.3)

, включают изображения верхнече­

люстных пазух (75), полости носа (77) и глотки (176). По­

зади глотки располагаются длинные мышцы головы и шеи
(26), которые продолжаются вниз (каудально). На

 рис. 65.2а

кнаружи (латерально) от нижней челюсти (58) появляется

околоушная слюнная железа (153). Рядом с ней располо­
жены крупные кровеносные сосуды шеи и блуждающий

нерв (см. стр. 64). Спереди от моста/продолговатого мозга
(107) в результате слияния позвоночных артерий (88) об­
разуется базилярная артерия (90).

Распространение воспалительного процесса внутри фас­

циальных пространств шеи ограничено пределами фасций

[30]. Различные слои фасций шеи представлены на следую­

щей странице

 (рис. 66.4)

.

Рис. 65.1b

Рис. 65.2b

Рис. 65.3b

Рис. 65.1а

Рис. 65.2а

Рис. 65.3а
