ОБОСНОВЫВАЮЩИЕ МАТЕРИАЛЫ К СХЕМЕ ТЕПЛОСНАБЖЕНИЯ ГОРОДСКОГО ОКРУГА ТОЛЬЯТТИ НА ПЕРИОД ДО 2038 ГОДА - часть 2

ГЛАВА 9

«ПРЕДЛОЖЕНИЯ ПО ПЕРЕВОДУ ОТКРЫТЫХ СИСТЕМ ТЕПЛОСНАБЖЕНИЯ (ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ) В ЗАКРЫТЫЕ СИСТЕМЫ

ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ»

3.2 Технико-экономическое обоснование предложений по

типам присоединений теплопотребляющих установок

потребителей

Для выбора схемных решений тепловых пунктов и группирования их в

типоразмеры по тепловой мощности обобщены данные по фактическим тепловым

нагрузкам и количеству тепловых вводов потребителей, подключенных к тепловым

сетям по открытой схеме ГВС.

Фактические тепловые нагрузки на тепловых пунктах в зонах действия

определялись с учетом поправочных коэффициентов пересчета с договорных

нагрузок для зоны теплоснабжения каждого источника.

Затем определялись группы ТП по расчетной тепловой мощности, в качестве

которой принималась суммарная тепловая нагрузка на отопление и вентиляцию и

максимальная часовая нагрузка на ГВС.

Обработка тепловых нагрузок позволила выделить три основных типовых

схемы присоединения потребителей АИТП с шестнадцатью мощностными

типоразмерами. Минимальная тепловая мощность АИТП принята в размере

0,01 Гкал/ч. Мощностной ряд блочных тепловых пунктов приведен в таблице 3.2.

36440.ОМ-ПСТ.009.000

СИСТЕМ ТЕПЛОСНАБЖЕНИЯ (ГОРЯЧЕГО

ВОДОСНАБЖЕНИЯ) В ЗАКРЫТЫЕ СИСТЕМЫ ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ»

Таблица 3.2 - Мощностной ряд блочных тепловых пунктов

Расчетный диапазон

нагрузок отопления,

максимальных нагрузок

Габаритные размеры блока отопления, мм

Габаритные размеры блока ГВС, мм

№ ряда

Гкал/ч

ГВС, Гкал/ч

min

max

min

max

Ряд 00

0,01

0,05

0,01

0,05

315

470

165

800

940

525

Ряд 0

0,05

0,1

0,05

0,15

950

1000

525

1500

1000

525

Ряд 1

0,1

0,2

0,15

0,25

3410

1960

1380

2520

1750

1755

Ряд 2

0,2

0,4

0,25

0,5

3610

1960

1380

2755

1840

1885

Ряд 3

0,4

0,6

0,5

0,75

3750

1990

1380

2570

2055

1995

Ряд 4

0,6

0,8

0,75

4040

2050

1380

2570

2055

1995

Ряд 5

0,8

1,25

4130

2180

1550

3460

2165

2635

Ряд 6

1,2

1,25

1,5

4285

2280

1550

3495

2185

2660

Ряд 7

1,2

1,4

1,5

1,75

4435

2280

1550

4120

2550

2690

Ряд 8

1,4

1,6

1,75

4600

2595

1770

4280

2620

2690

Ряд 9

1,6

1,8

2,25

4780

2595

1770

4280

2620

2690

Ряд 10

1,8

2,25

2,5

4890

2690

1770

4345

2620

2790

Ряд 11

2,2

2,5

3,5

5000

2690

1770

4345

2620

2790

Ряд 12

2,2

2,7

3,5

5000

2690

1770

5390

3215

2975

Ряд 13

2,7

3,2

4,5

5140

2885

1885

5390

3215

2975

Ряд 14

3,2

3,7

4,5

5470

2885

1885

5390

3215

2975

36440.ОМ-ПСТ.009.000

ГЛАВА 9

«ПРЕДЛОЖЕНИЯ ПО ПЕРЕВОДУ ОТКРЫТЫХ СИСТЕМ ТЕПЛОСНАБЖЕНИЯ (ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ) В ЗАКРЫТЫЕ СИСТЕМЫ

ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ»

Типовые схемные решения по АИТП приняты с учетом схем присоединения

абонентских установок отопления и рекомендуемых схем присоединения

подогревателей горячего водоснабжения по одноступенчатой параллельной или

двухступенчатой схемам в зависимости от соотношения тепловых нагрузок ГВС и

отопления согласно требованиям СП 41-101-95 «Проектирование тепловых

пунктов».

Принципиальные схемы ИТП приведены на рисунках 3.6 - 3.9.

Тепловые пункты типа 1 и типа 3 предназначены для абонентов, системы

отопления которых подключены по независимой схеме, при этом для типа 1

предусмотрена двухступенчатая схема присоединения теплообменников ГВС, а

для типа 3 - одноступенчатая параллельная схема.

Тепловые пункты по типу 2 и 4 предназначены для абонентов, системы

отопления которых присоединены посредством элеваторных узлов. Взамен

элеваторов системы могут быть оборудованы автоматизированными насосными

узлами смешения. ИТП типа

2 имеют двухступенчатую схему подключения

теплообменников ГВС, а типа 4 - одноступенчатую параллельную схему.

36440.ОМ-ПСТ.009.000

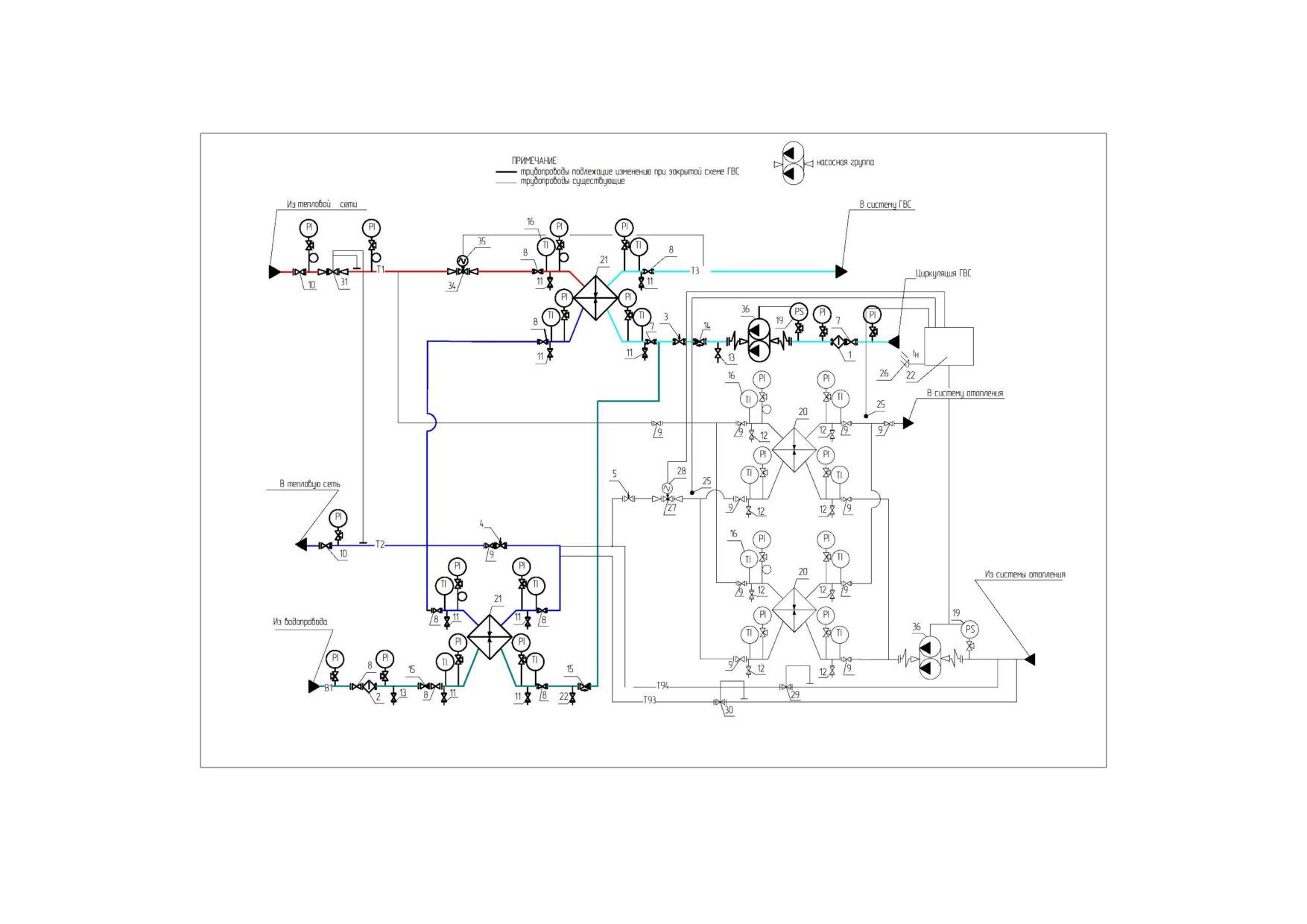

Рисунок 3.6 - Схема ИТП. Тип 1

СИСТЕМ ТЕПЛОСНАБЖЕНИЯ (ГОРЯЧЕГО

ВОДОСНАБЖЕНИЯ) В ЗАКРЫТЫЕ СИСТЕМЫ ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ»

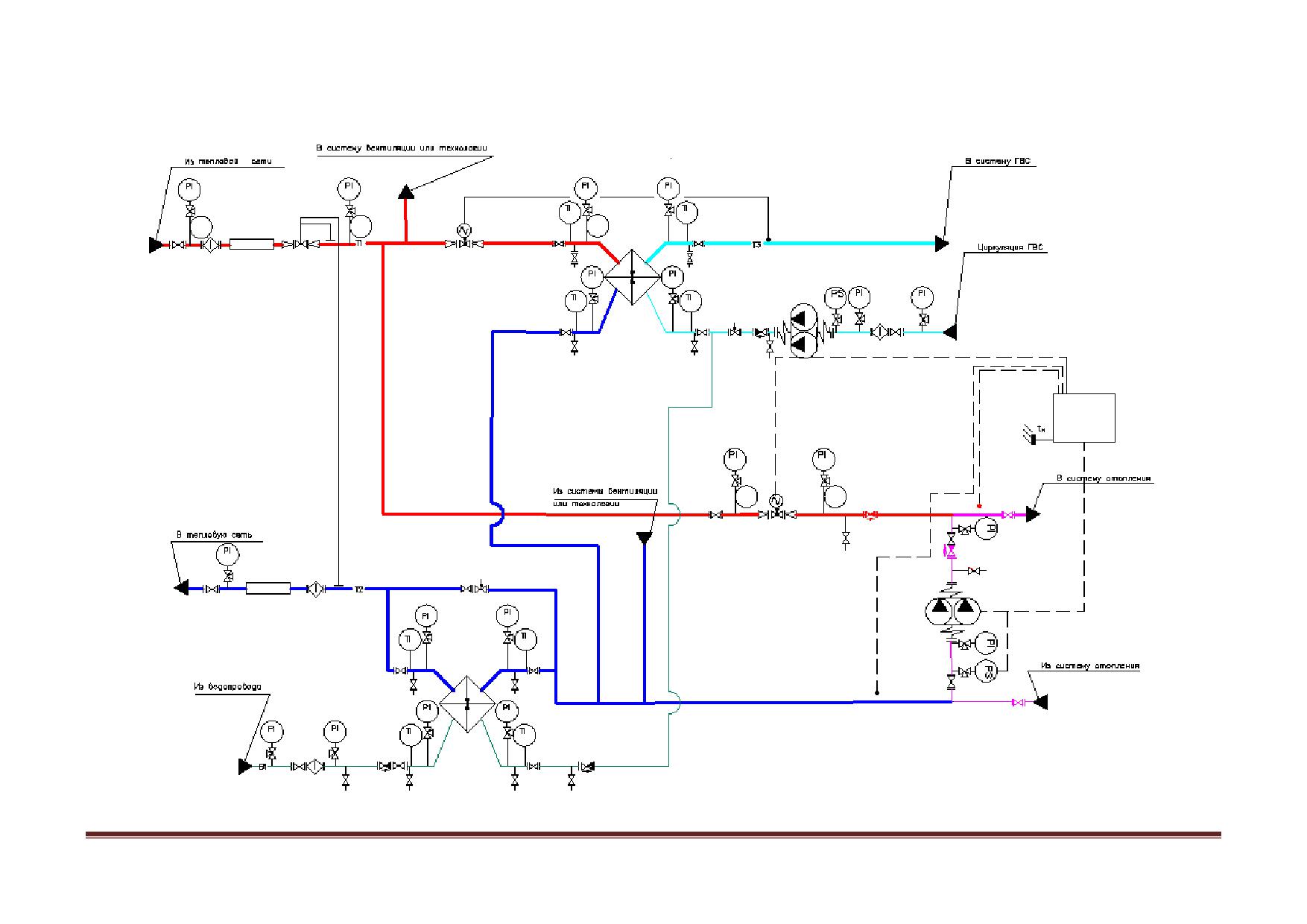

Рисунок 3.7 - Схема ИТП. Тип 2

36440.ОМ-ПСТ.009.000

СИСТЕМ ТЕПЛОСНАБЖЕНИЯ (ГОРЯЧЕГО

ВОДОСНАБЖЕНИЯ) В ЗАКРЫТЫЕ СИСТЕМЫ ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ»

36440.ОМ-ПСТ.009.000

СИСТЕМ ТЕПЛОСНАБЖЕНИЯ (ГОРЯЧЕГО

ВОДОСНАБЖЕНИЯ) В ЗАКРЫТЫЕ СИСТЕМЫ ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ»

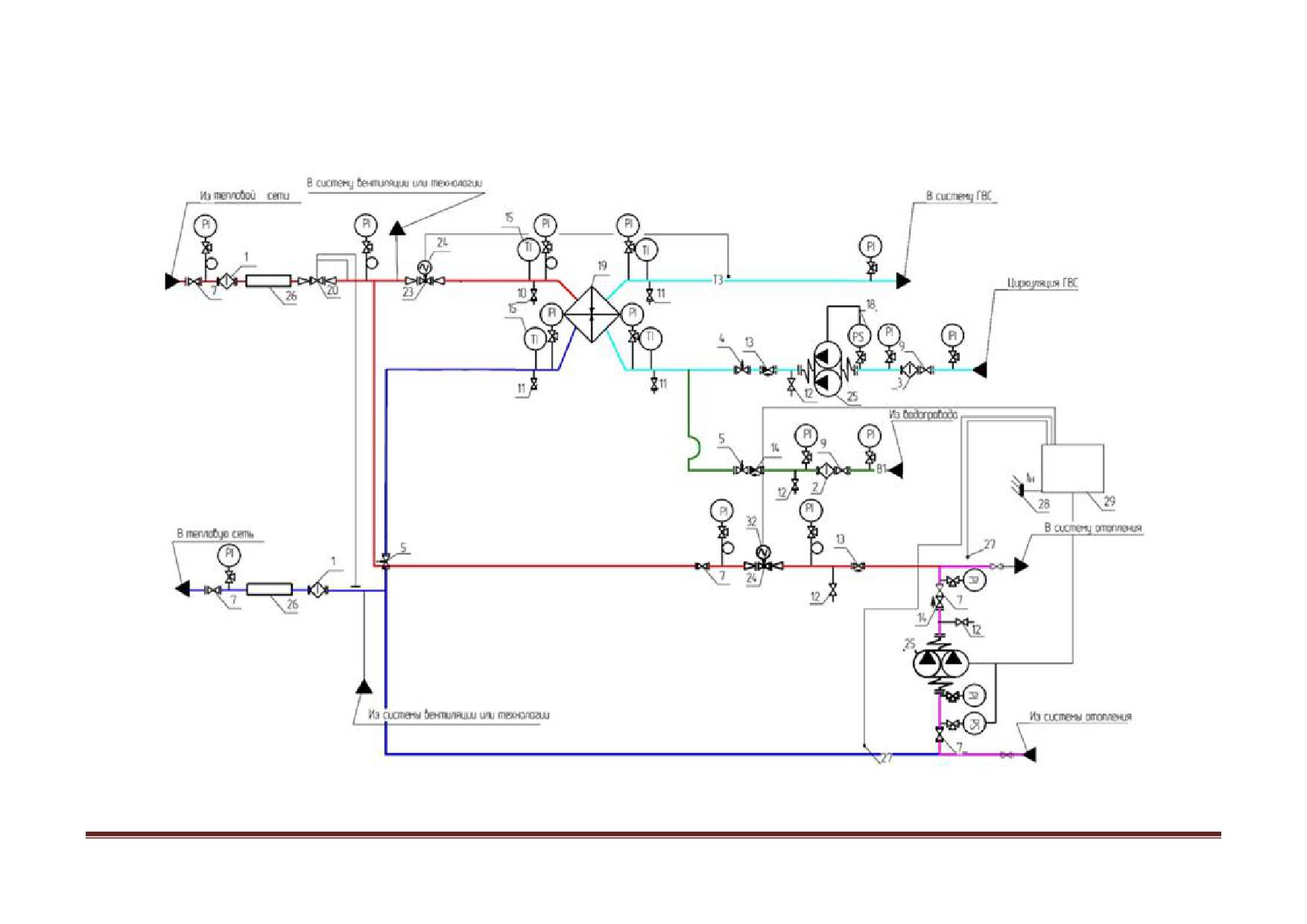

Рисунок 3.8 - Схема ИТП. Тип 3

Рисунок 3.9 - Схема ИТП. Тип 4

36440.ОМ-ПСТ.009.000

ГЛАВА 9

«ПРЕДЛОЖЕНИЯ ПО ПЕРЕВОДУ ОТКРЫТЫХ СИСТЕМ ТЕПЛОСНАБЖЕНИЯ (ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ) В ЗАКРЫТЫЕ СИСТЕМЫ

ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ»

В состав основного оборудования, применяемого на тепловых пунктах для

перехода на закрытую схему ГВС с автоматизацией процессов регулирования

теплоотпуска, входят:

 разборные пластинчатые теплообменные аппараты;

 циркуляционные насосы для горячего водоснабжения;

 регуляторы температуры горячей воды;

 комплект автоматики регулирования теплоподачи;

 комплект узла учета тепловой энергии и горячей воды с

тепловычислителем.

Тепловые вводы зданий с суммарной нагрузкой (с максимальной ГВС) менее

0,1 Гкал/ч, а также не имеющих технических помещений для ИТП предлагается

оборудовать малыми блочными тепловыми пунктами (МБТП).

В качестве базовой модели ИТП можно принять малый тепловой пункт

компании Danfoss для горячего водоснабжения и зависимого присоединения

отопления Akva Lux II TDP-F или Termix VMTD-F-B без корректирующего насоса на

отопление, а также Akva Lux II S-F или Termix VMTD MIX c корректирующим насосом

на отопление. Диапазон максимальных нагрузок находится в пределах 15-210 кВт

на отопление и 40-240 кВт на ГВС.

Благодаря небольшим габаритам (высота - до 1000 мм, ширина - до 1500

мм, глубина - до 500 мм) МБТП при отсутствии технического помещения может

размещаться в местах общего пользования, доступных для обслуживания.

При закрытии ГВС кроме монтажа МБТП предполагаются работы по

реконструкции инженерных систем для подключения теплового пункта к наружным

сетям тепло- и водоснабжения, а также к внутренним системам отопления, ГВС и

электроснабжения.

При отсутствии технической возможности реконструкции сетей отопления

предполагается установка МБТП только для ГВС. В этом случае рекомендуется

малый тепловой пункт для горячего водоснабжения Akva Lux II тип 1 или 2 компании

Danfoss. Тепловой пункт содержит в составе паяный теплообменник и

регулирующий клапан, циркуляционный насос ГВС не предусмотрен. Такой

тепловой пункт имеет небольшие габариты (высота - 463 мм, ширина - 310 мм,

глубина - 210 мм) и может размещаться, например, в подъездах, под лестничными

маршами.

36440.ОМ-ПСТ.009.000

ГЛАВА 9

«ПРЕДЛОЖЕНИЯ ПО ПЕРЕВОДУ ОТКРЫТЫХ СИСТЕМ ТЕПЛОСНАБЖЕНИЯ (ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ) В ЗАКРЫТЫЕ СИСТЕМЫ

ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ»

При наличии в системе ГВС здания циркуляционной линии рекомендуется

МБТП компании Danfoss для ГВС с циркуляционным насосом типа Termix BV или

Termix One с дополнительным комплектом циркуляции.

Горячее водоснабжение мелких потребителей с помещениями, встроенными

в МКД и другие здания, целесообразно осуществлять от ИТП здания с установкой

узла учета горячей воды.

Тепловые вводы зданий с суммарной нагрузкой (с максимальной ГВС) более

0,1 Гкал/ч предлагается оборудовать блочными тепловыми пунктами

отечественного производства (например, одного из ведущих производителей

теплотехнической продукции «Теплотэкс АПВ»).

Рекомендуемые схемы ЦТП представлены на рисунках 3.10 - 3.12.

36440.ОМ-ПСТ.009.000

Рисунок 3.10 - Двухступенчатая схема присоединения водоподогревателей горячего водоснабжения с независимым присоединением систем отопления (Тип 1)

СИСТЕМ ТЕПЛОСНАБЖЕНИЯ (ГОРЯЧЕГО

ВОДОСНАБЖЕНИЯ) В ЗАКРЫТЫЕ СИСТЕМЫ ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ»

Рисунок 3.11 - Двухступенчатая схема присоединения водоподогревателей ГВС с зависимым присоединением систем отопления (Тип 2)

36440.ОМ-ПСТ.009.000

СИСТЕМ ТЕПЛОСНАБЖЕНИЯ (ГОРЯЧЕГО

ВОДОСНАБЖЕНИЯ) В ЗАКРЫТЫЕ СИСТЕМЫ ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ»

Рисунок 3.12 - Двухступенчатая схема присоединения водоподогревателей ГВС с присоединением отопительного контура без изменения параметров теплоносителя

(Тип 3)

36440.ОМ-ПСТ.009.000

ГЛАВА 9 «ПРЕДЛОЖЕНИЯ

ПО ПЕРЕВОДУ ОТКРЫТЫХ СИСТЕМ ТЕПЛОСНАБЖЕНИЯ (ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ) В ЗАКРЫТЫЕ СИСТЕМЫ ГОРЯЧЕГО

ВОДОСНАБЖЕНИЯ»

Условные обозначения, принятые на указанных рисунках, приведены в

таблицах 3.3 - 3.5.

Таблица 3.3 - Условные обозначения ЦТП типа 1

Позиция

Наименование

Фильтр сетчатый фланцевый со спускным краном

Ручной балансировочный клапан

Демпферная трубка

Клапан шаровой из углеродистой стали

Клапан обратный тип 812

Клапан обратный

Термометр технический жидкостной, диапазон 0-160 ⁰С

Термометр технический жидкостной, диапазон 0-120 ⁰С

Манометр технический 0-16кгс/см2

Прессостат

Теплообменник пластинчатый, система отопления

Теплообменник пластинчатый, система ГВС

Электронный регулятор температуры

Электронный ключ программирования

Клеммная панель для щитового монтажа

Датчик погружной I=250, нержавеющая сталь

Датчик температуры наружного воздуха

Седельный регулирующий клапан

Электропривод для регулирующего клапана

Клапан давления "после себя"

Клапан давления "до себя

Регулятор перепада давления

Регулирующий элемент 0,5 -3 бар

Импульсные трубки

Автоматический регулятор температуры прямого действия

Регулирующий элемент

Циркуляционный насос

36440.ОМ-ПСТ.009.000

ГЛАВА 9 «ПРЕДЛОЖЕНИЯ

ПО ПЕРЕВОДУ ОТКРЫТЫХ СИСТЕМ ТЕПЛОСНАБЖЕНИЯ (ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ) В ЗАКРЫТЫЕ СИСТЕМЫ ГОРЯЧЕГО

ВОДОСНАБЖЕНИЯ»

Таблица 3.4 - Условные обозначения ЦТП типа 2

Позиция

Наименование

Фильтр сетчатый фланцевый со спускным краном

Ручной балансировочный клапан

Демпферная трубка

Клапан шаровой из углеродистой стали

Клапан обратный

Термометр технический жидкостной, диапазон 0-160 ⁰С

Термометр технический жидкостной, диапазон 0-120 ⁰С

Манометр технический 0-16кгс/см2

Прессостат

Теплообменник пластинчатый, система ГВС

Электронный регулятор температуры

Электронный ключ программирования

Клеммная панель для щитового монтажа

Датчик погружной I=250, нержавеющая сталь

Датчик температуры наружного воздуха

Седельный регулирующий клапан

Электропривод для регулирующего клапана

Регулятор перепада давления

Регулирующий элемент 0,5 -3 бар

Импульсные трубки

Автоматический регулятор температуры прямого действия

Регулирующий элемент, 0-70 ⁰С

Таблица 3.5 - Условные обозначения ЦТП типа 3

Позиция

Наименование

Фильтр сетчатый фланцевый со спускным краном

Ручной балансировочный клапан

Демпферная трубка

Клапан шаровой из углеродистой стали

36440.ОМ-ПСТ.009.000

ГЛАВА 9 «ПРЕДЛОЖЕНИЯ

ПО ПЕРЕВОДУ ОТКРЫТЫХ СИСТЕМ ТЕПЛОСНАБЖЕНИЯ (ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ) В ЗАКРЫТЫЕ СИСТЕМЫ ГОРЯЧЕГО

ВОДОСНАБЖЕНИЯ»

Позиция

Наименование

Клапан шаровой из углеродистой стали

Клапан обратный

Термометр технический жидкостной, диапазон 0-160 ⁰С

Термометр технический жидкостной, диапазон 0-120 ⁰С

Манометр технический 0-16кгс/см2

Теплообменник пластинчатый, система ГВС

Регулятор перепада давления

Регулирующий элемент 0,5 -3 бар

Импульсные трубки

Автоматический регулятор температуры прямого действия

Регулирующий элемент, 0-70 ⁰С

Прессостат

Технико-экономическое обоснование типов тепловых пунктов и вариантов

закрытия ГВС в зонах теплоснабжения ЦТП проводилось с учетом экономического

эффекта энергосбережения от применения автоматизации в размере от 10 до 20 %

годового теплоотпуска на отопления здания.

При этом экономия тепловой энергии с учетом роста тарифа относилась на

стоимость отопительной части ИТП без оборудования ГВС (теплообменников,

арматуры и насосов ГВС).

Анализ результатов по расчету ориентировочных сроков окупаемости

отопительной части ИТП для различных мощностных типоразмеров показывает, что

их сроки окупаемости превышают 40-50 лет.

Таким образом, применение автоматизации в отопительной части ИТП

экономически не целесообразно, и ИТП следует оборудовать только

теплообменниками ГВС.

36440.ОМ-ПСТ.009.000

ГЛАВА 9 «ПРЕДЛОЖЕНИЯ

ПО ПЕРЕВОДУ ОТКРЫТЫХ СИСТЕМ ТЕПЛОСНАБЖЕНИЯ (ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ) В ЗАКРЫТЫЕ СИСТЕМЫ ГОРЯЧЕГО

ВОДОСНАБЖЕНИЯ»

4 ВЫБОР И ОБОСНОВАНИЕ МЕТОДА РЕГУЛИРОВАНИЯ

ОТПУСКА ТЕПЛОВОЙ ЭНЕРГИИ ОТ ИСТОЧНИКОВ ТЕПЛОВОЙ

ЭНЕРГИИ

Для обеспечения высокой экономичности и качества теплоснабжения при

изменении теплового потребления на отопление, вентиляцию и горячее

водоснабжение следует применять комбинированное регулирование отпуска

тепловой энергии, которое является рациональным сочетанием следующих ступеней

регулирования:

 центрального;

 группового или местного;

 индивидуального.

Центральное регулирование выполняется на котельной, групповое - на ЦТП;

местное - на абонентских вводах (ИТП); индивидуальное - непосредственно на

теплопотребляющих приборах.

Индивидуальное регулирование требует установки автоматических

регуляторов на каждом приборе и получило распространение при новом

строительстве и при реконструкции в последние десятилетия. Большие сложности

регулирования имеют место в однотрубных системах отопления, имеющих

преимущественное распространение.

Местное регулирование на абонентских вводах (ИТП) в полной мере получило

развитие в последние годы, когда стали внедряться полностью автоматизированные

тепловые пункты с регулированием отопления и закрытыми схемами горячего

водоснабжения. Вместе с тем, большинство абонентов городского округа Тольятти

подключено по нерегулируемой элеваторной схеме с открытым водоразбором

горячей воды.

Групповое регулирование осуществляется на центральных тепловых пунктах,

обеспечивающих тепловой энергией и горячей водой группу однотипных

потребителей, чаще всего кварталы жилой застройки.

Согласно «Методическим рекомендациям по оптимизации гидравлических и

температурных режимов функционирования открытых систем коммунального

теплоснабжения», разработанных ЗАО «Роскоммунэнерго», оптимальным является

36440.ОМ-ПСТ.009.000

ГЛАВА 9 «ПРЕДЛОЖЕНИЯ

ПО ПЕРЕВОДУ ОТКРЫТЫХ СИСТЕМ ТЕПЛОСНАБЖЕНИЯ (ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ) В ЗАКРЫТЫЕ СИСТЕМЫ ГОРЯЧЕГО

ВОДОСНАБЖЕНИЯ»

такой способ центрального регулирования, применение которого позволяет изменять

теплоотдачу нагревательных приборов отопительных систем в одинаковой степени,

пропорционально тепловой потребности отапливаемых зданий и свести к минимуму

их перегревы и недогревы.

Существующие температурные графики источников теплоснабжения

утверждены исходя из состояния тепловой сети и возможности источника

поддерживать необходимые температурные режимы при имеющихся гидравлических

параметрах работы сети.

Анализ обоснованности действующих температурных графиков представлен в

Главе 1 Обосновывающих материалов.

36440.ОМ-ПСТ.009.000

ГЛАВА 9 «ПРЕДЛОЖЕНИЯ

ПО ПЕРЕВОДУ ОТКРЫТЫХ СИСТЕМ ТЕПЛОСНАБЖЕНИЯ (ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ) В ЗАКРЫТЫЕ СИСТЕМЫ ГОРЯЧЕГО

ВОДОСНАБЖЕНИЯ»

5 ПРЕДЛОЖЕНИЯ ПО РЕКОНСТРУКЦИИ ТЕПЛОВЫХ СЕТЕЙ ДЛЯ

ОБЕСПЕЧЕНИЯ ПЕРЕДАЧИ ТЕПЛОВОЙ ЭНЕРГИИ ПРИ

ПЕРЕХОДЕ ОТ ОТКРЫТОЙ СИСТЕМЫ ТЕПЛОСНАБЖЕНИЯ

(ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ) К ЗАКРЫТОЙ СИСТЕМЕ

ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ

Поверочные расчеты гидравлических режимов в магистральных сетях систем

теплоснабжения, переводимых на закрытую схему ГВС, показали достаточную

пропускную способность теплопроводов и отсутствие необходимости в их

реконструкции с увеличением диаметра на период закрытия до 2022 года.

Это объясняется существенным снижением фактических тепловых нагрузок

относительно договорных, применением рациональных схем присоединения

теплопотребляющих установок потребителей и оптимального сочетания

центрального и местного автоматического регулирования.

Окончательные предложения по проведению реконструкции тепловых сетей

для обеспечения передачи тепловой энергии при переходе от открытой системы го-

рячего водоснабжения к закрытой могут быть сформированы только по результатам

комплексного технико-экономического сравнения вариантов реализации перехода на

закрытую схему ГВС с учетом капитальных и операционных затрат в сфере водоснаб-

жения и водоотведения.

36440.ОМ-ПСТ.009.000

ГЛАВА 9 «ПРЕДЛОЖЕНИЯ ПО

ПЕРЕВОДУ ОТКР

6 РАСЧЕТ ПОТРЕБНОСТИ ИНВЕСТИЦИЙ ДЛЯ ПЕРЕВОДА

ОТКРЫТОЙ СИСТЕМЫ ТЕПЛОСНАБЖЕНИЯ (ГОРЯЧЕГО

ВОДОСНАБЖЕНИЯ) В ЗАКРЫТУЮ СИСТЕМУ ГОРЯЧЕГО

ВОДОСНАБЖЕНИЯ

Условно схемы присоединения абонентов ГВС в городском округе можно разделить

на 2 группы:



1-я группа - абоненты ГВС, подключенные к квартальным тепловым сетям

после ЦТП по открытой схеме присоединения;



2-я группа - абоненты ГВС, подключенные к сетям первого и второго контура

по закрытой схеме присоединения.

В настоящее время в городском округе открытая схема ГВС существует у або-

нентов от ТЭЦ ВАЗа. Около 61% зданий-потребителей теплоснабжающих организа-

ций города Тольятти (1802 здания) подключено по открытой схеме с отбором горячей

воды из магистральных тепловых сетей или в ЦТП с последующей ее передачей по

квартальным сетям ГВС.

Перевод потребителей с открытой системой ГВС на закрытую предлагается осуще-

ствить при сохранении действующих схем присоединения системы отопления абонентов

с установкой в зданиях абонентов блочных тепловых пунктов (далее - БТП) с теплооб-

менниками ГВС.

Для упрощения процесса проектирования, комплектации и монтажа ИТП могут изго-

тавливаться в заводских условиях и поставляться на объект строительства в виде гото-

вых БТП, представляющих собой собранные на раме в общую конструкцию отдельные

функциональные узлы (как правило, в комплекте с приборами и устройствами контроля,

автоматического регулирования и управления).

На данный момент в Российской Федерации широко применяются стандартные ав-

томатизированные БТП полной заводской готовности, предназначенные для присоедине-

ния к тепловой сети различных систем теплопотребления и выполненные по типовым тех-

нологическим схемам с применением водоподогревателей на базе паяных или разборных

пластинчатых теплообменников.

36440.ОМ-ПСТ.009.000

ГЛАВА 9 «ПРЕДЛОЖЕНИЯ ПО

ПЕРЕВОДУ ОТКР

В соответствии СП 41-101-95 «Проектирование тепловых пунктов» в зависимости от

соотношения максимально-часовой тепловой нагрузки ГВС к нагрузке отопления предла-

гается оборудовать тепловые пункты абонентов одноступенчатыми, либо двухступенча-

тыми подогревателями ГВС. Если отношение Qгвсмакс и Qотмакс больше 1 или меньше

0,2, то выбирается одноступенчатая схема ГВС, если отношение Qгвсмакс и Qотмакс

находится в диапазоне от 0,2 до 1, то выбирается двухступенчатая схема ГВС. Для

того, чтобы сократить затраты на двухступенчатую схему подключения, рекоменду-

ется использовать моноблоки, объединяющие обе ступени.

Для реализации перевода потребителей на закрытую схему ГВС были рассчи-

таны капитальные затраты на осуществление мероприятий и выбраны схемы подклю-

чения теплообменников ГВС.

При определении необходимых затрат в первую очередь были определены расходы

на оборудование тепловых пунктов зданий на основании базы данных абонентов и дан-

ных о стоимости стандартных тепловых пунктов в зависимости от необходимой тепловой

нагрузки. Для расчета стоимости мероприятий приняты максимальные договорные

нагрузки отопления и ГВС потребителей.

Стоимость строительно-монтажных работ принята 40 % от стоимости оборудования.

При переводе потребителей с открытой системой горячего водоснабжения на закры-

тую должна быть учтена также необходимость замены трубопроводов внутренней си-

стемы ГВС на коррозионно-устойчивые материалы. Данная необходимость связана с тем,

что материалы существующих систем ГВС потребителей с открытым водоразбором не

предназначены для работы с недеаэрированной водой. Поэтому затраты на замену тру-

бопроводов системы ГВС также включены в расчет стоимости перевода системы тепло-

снабжения городского округа на закрытую схему.

В таблице 6.1 представлены основные параметры проектов по переводу потребите-

лей с открытой системой горячего водоснабжения на закрытую: установке БТП и прове-

дения работ по реконструкции системы ГВС потребителей, с учетом строительно-монтаж-

ных работ (СМР). Все затраты приведены в ценах текущих лет с учетом индекс-дефлято-

ров и НДС 20%.

Также необходимо отметить, что в настоящее время схема водоснабжения го-

родского округа Тольятти не актуализирована. Таким образом, определить совокуп-

ный объем необходимых инвестиций с учетом затрат в системах холодного водоснаб-

36440.ОМ-ПСТ.009.000

содержание .. 1 2 3 ..
