Рекомендации:



Рассчитать



соединения



исходя



из



толщины



фанеры,



предусмотреть



способ



крепления



элементов.






Рекомендации:



1.



Разработать



модель



в



любом



графическом



векторном



редакторе



или



си-

стеме

 CAD/CAM,

например:

 CorelDraw, Adobe Illustrator, AutoCad,

Компас



3D, ArtCAM, SolidWorks

и



т.п.





При



разработке



модели,



необходимо



учитывать



ряд



требований



к



ней:



А.



При



разработке



любой



модели



в



программе



следует



помнить,



что



при



лю-

бом



расширении



и



тонкости



пучка



лазера,



все



равно



не



стоит



делать



очень



тонкие



фигуры



и



совмещать



их



очень



близко,



во



избежание



горения



мате-

риала



при



многократной



прожиге.



Б.



Следует



помнить,



что



вложенные



в



друг



друга



замкнутые



векторы



сквозной



резки



выпадут



из



готовой



детали.



Обратите



особенное



внимание



на



текст.



В.



Помнить,



что



увеличение



плоскости



наружной



гравировки



значительно



уве-

личивает



время



изготовления



изделия.




2.



Выполнить



технический



рисунок



и



сборочную



инструкцию



на



отдельных



листах



бумаги.











№

п/п



Критерии оценки



Рекомендуе-

мое кол

-

во

баллов



Оценка жюри



1

Выполнение технического рисунка



3

1.1

Внешнее сходство технического рисунка с
готовым изделием



1



1.2

На тоническом рисунке изображено изде-
лие в сборе



1



1.3

Технический рисунок выполнен до начала
работы графическом редакторе или/и си-
стеме CAD/CAM



1



2

Работа в графическом редакторе или/и
системе CAD/CAM



8

2.1

Предоставленный файлы в формате dxf.



1



2.2

Точность моделирования объекта



1



2.3

В изделии преобладают линии и элементы
отличные от прямых



1



2.4

Выполнена векторная модель платформы



1



2.5

Выполнена векторная модель трека для
шариков



1



2.6

Выполнена векторная модель механизма
подачи шариков



1



2.7

Выполнена векторная модель рукояти для
механизма



1



2.8

Выполнены бортики для платформы



1



3

Работа на лазерно

-

гравировальной ма-

шине



3

3.1

Выполнение техники безопасности при ра-
боте на лазерно

-

гравировальной машине



1



3.2

Рациональность использования лазерно

-

гравировальной машины



2



4

Оценка готовой модели



16

4.1

Изделие в целом получено



1



4.2

Конструкция собирается



1



4.3

Конструкция не имеет люфт между дета-
лями (жесткость конструкции)



2



4.4

Изготовлена модель платформы



0,5



4.5

Изготовлена модель трека для шариков



1



4.6

Изготовлена модель механизма подачи
шариков



1







4.7

Изготовлена модель рукояти для меха-
низма



0,5



4.8

Изготовлены бортики для платформы



0,5



4.9

Начальная точка движения шарика на вы-
соте не менее 40 мм



1



4.10

Конечная точка движения шарика на вы-
соте не более 20 мм



1



4.11

В треке присутствует 6 поворотов



2



4.12

Шар способен преодолеть расстояние из
начальной точки в конечную



1



4.13

Шар способен вернуться из конечной
точки в начальную



3,5



5

Оценка сборочной инструкции



5

5.1

Сборочная инструкция выполнена



1



5.2

На инструкции присутствуют графические
изображения демонстрирующие элементы
сборочного процесса



1



5.3

Инструкция оформлена по пунктам и по-
следовательна



1



5.4

Возможность сборки изделия в соответ-
ствии с инструкцией



2





Итого



35






Подписи



жюри:







Практическое задание для заключительного этапа всероссийской

олимпиады школьников по технологии 2022 –



2023 учебный год

(

профиль



«Культура дома, дизайн и технологии»)



(

профиль



«Техника, технологии и техническое творчество»)





Промышленный дизайн, 10 класс



Задание:

необходимо создать концепт

-

дизайн ручной  прямострочной

швейной машины



Главная задача:



создать дизайн прямострочной швейной машины   с

изменением привычных механизмов и форм изделия. Например: изменение

формы, дизайна корпуса, механизма намотки ниток, иглодержателя, лапки и

других.

 (

Рис. 1)



Программа

:

Компас  3

D, Autodesk Fusion 360





Технические требования:





•



Создать 3

D-

модель ручной  прямострочной



швейной машины



с

количеством деталей не менее 5

-

ти.



Необходимо выполнить:



•



Модификацию двух



любых деталей в модели



(детали для модификации

выбрать самостоятельно)

.



•



Чертеж



модифицированной детали



(детали №1)



и в пояснении к чертежу

выполнить текстовое описание модификации

.

•





Чертеж



модифицированной  детали



(детали  №

2)

и  в  пояснении  к

чертежу выполнить текстовое описание модификации

.

•



Разнесение компонентов в сборочной модели изделия.



•



Сборочный чертеж



с указанием габаритных размеров формата А3.



•



Разнесенный сборочный чертеж с указанием позиций.



•



Спецификацию

.

•



Обзорную



анимацию  изделия,



в  котором  как  минимум  две  детали

движутся



и взаимодействуют между собой

.

•

Изображения  демонстрирующие



как  минимум  три  цветовых  решения

(разработать сочетания цветов и предложить



три варианта)

.

Необходимые требования:



•

Чертежи  сохранить  в  формате

pdf

с  названием  «номер

участника

_

Название чертежа

_

№»

.

•

Оформление чертежей согласно актуальному ГОСТу.

•

Изображения  сохранить  в  формате

  JPEG

на  однотонном  фоне



с

названиями «номер участника

_

Цветовое решение_ № цветового решения»

.



•

Анимацию работы механизма, файл анимации сохранить в формате AVI

с названием «номер участника

_

Видео

_

№»

.



•

Модели  в  сборке  предоставить  в  формате

Step.

и  исходном  формате

программы в отдельной папке.



(Рис. 1) Пример



ручной прямострочной



швейной машины





№

п/п



Критерии оценки



Рекомендуемое кол

-

во

баллов



Оценка жюри



1

Конструкторская документация



12

1.1

Выполнен сборочный чертеж с габаритными
размерами изделия



1



1.2

Выполнен сборочный чертеж с разнесением
компонентов и позициями компонентов



1



1.3

Выполнена спецификация изделия



1



2.1

Выполнен полный чертеж модифицирован-
ной детали №1



1



2.2

Выполнен полный чертеж модифицирован-
ной детали №1



1



2.3

Нумерация



позиций на сборочном чертеже и

спецификации соответствуют



1



2.4

На чертежах детали №1 присутствует



тексто-

вое описание модификации



1



2.5

На чертежах детали №2 присутствует



тексто-

вое описание модификации



1



2.6

На чертеже №1 присутствуют



необходимое и

достаточное количество: видов, размеров и
иных элементов чертежа



1



2.7

На чертеже №2 присутствуют



необходимое и

достаточное количество: видов, размеров и
иных элементов чертежа



1



3

Разнесение компонентов



4

3.1

Выполнено разнесение компонентов в сборке
изделия



1



3.2

При изометрическом виде на изделие с ис-
пользование разнесения компонентов



разне-

сены все компоненты



и не накладываются

один на другой



3



4

Оценка готовой модели



8

4.1

Выполнена сборка изделия



1



4.2

Сборка состоит как минимум из 5 деталей



2



4.3

Предоставлены все детали сборки



1



4.4

Детали сборки в целом имеют форму отлич-
ную от параллелепипеда



(сложность кон-

струкции)



2



4.5

Детали имеют цвет отличный от базового



1



4.6

Присевают



элементы модернизации



1



5

Растровые изображения



5

5.1

Предоставлено изометрическое изображение
сборки



1



5.2

Предоставлены несколько



изометрических

изображений сборки в двух цветовых реше-
ниях



1



5.3

Предоставлены несколько



изометрических

изображений сборки в трех цветовых реше-
ниях



1



5.4

Предоставлено изометрическое изображение
разнесенной сборки



2



5

Анимация изделия



6

5.1

Выполнена анимация модели демонстрирую-
щее изделие



2



5.2

В анимации



присутствует



движение одного

из компонентов сборки



2



5.3

В анимации



присутствует



движение и взаи-

модействие двух и более компонентов



сборки



2





Итого



35







Особые замечания: _______________________________________________________



________________________________________________________________________

Отметка о несоблюдении безопасных приемов труда: __________________________



________________________________________________________________________

Отметка об отсутствии правильной организация рабочего места и формы:

________________________________________________________________________



1

Практическое задание для заключительного



этапа



Всероссийской олимпиады школьников по технологии 202

3

года



по 3D

-

моделированию



и печати

, 11

класс



Задание

:



по предложенному образцу  разработайте



технический рисунок изделия,

создайте

 3D-

модель изделия в системе автоматизированного проектирования

(САПР),



подготовьте



проект



для  печати  прототипа  на

 3D-

принтере

,

распечатайте



прототип на 3

D-

принтере

,

выполните чертежи



изделия

.

Образец

:

Модель



динамической игрушки



«Птица»





Рис.1 –



Образец



игрушки



«Птица»





Рис.2 –



Модель



игрушки



«Птица»



с кулачковым

механизмом







Рис.3 –



Вариант детали



«туловище»



с осью



Динамические



игрушки



–



интереснейшие и очень важные развивающие средства,

особенно  для  детей.  Они  дают  возможность  играющему  почувствовать
собственное  движение  и  его  результат,  попутно



узнавая



физические

закономерности  окружающего  предметного  мира.  Предлагаем  выполнить
модель динамической игрушки по



мотивам образа



птицы



–



символа свободы

и  счастья  в



русском



фольклоре.  А  движение  её  крыльев



в  данной  модели

демонстрирует принцип работы кулачкового



механизма.



Габаритные



размеры



изделия



(в собранном состоянии)

:

не более

10

0×

6

0×

80

мм,

не менее

60

×

40

×

50

мм

.

Прочие размеры и требования:



✓



модель



игрушки  «Птица»  состоит  из  туловища,  опоры



на  колёсах  и  крыльев

,

закреплённых так, что при вращении колёс они приходят в движение

 (

взмахи

вверх

-

вниз

)

, «оживляя» игрушку

;

✓



контур



модели не обязательно должен детально повторить



очертания образца,

достаточно выполнить узнаваемый образ птицы

;

✓



колёса птицы



оснащены кулачком (в данной модели это цилиндр со смещенным

центром  относительно  оси  колеса)

;

кулачок  при  вращении  колеса  смещает

толкатель, а тот, в свою очередь, то толкает крыло вверх, то отпускает вниз;



✓



крылья  «Птицы»



подвижно  закреплены  на  туловище,  могут  свободно

поворачиваться  вверх  и  вниз  на  оси  (см.  вариант  размещения  оси  на  Рис.3);
конструкцию



крыльев, оси



и крепления



продумайте самостоятельно;



2

✓



туловище



должно



быть  достаточно  прочным,



не  гнуться  под  действием  силы

играющего,



толщиной



не менее

3

мм;



✓



хвост «Птицы»



может служить фиксирующим элементом для крыльев на оси;



✓



опора  с  колёсами  удерживает  «Птицу»



в  вертикальном



положении



и

соединяется с



длинной



рукояткой



для толкания игрушки;



✓



по краю



колёс следует выполнить



рельефную равномерную насечку для лучшего

сцепления с поверхностью при движении

;

✓



способ  подвижных  креплений,  размеры  и  дизайн  частей



спроектируйте

самостоятельно, не отступая от названия изделия;



✓



в  изделии  не  предполагается  металлический  крепёж,  всё  печатается  на  3

D-

принтере; все детали должны плотно вставляться, не выпадать

;

✓



распечатанные  3

D-

модели  бывают  довольно  хрупки,  поэтому  для  деталей

изделия



следует  продумать  форму,  обеспечивающую  достаточную  прочность

конструкции;



✓



при  моделировании  следует  задать



зазоры  между  деталями  для  свободной

посадки, учитывая заданные габариты

;

✓



результаты  своей  работы  сверьте  с  критериями  оценивания  в  проверочной
таблице для экспертов



(в конце задания)

.

Дизайн:



✓



используйте  для  моделей  в  САПР  произвольные



цвета,  отличные



от  базового

серого;



✓



неуказанные  размеры  и  элементы  дизайна  выполняйте  по  собственному
усмотрению;



✓



допустимо  использовать  конструктивные  элементы,  уменьшающие  массу
изделия при сохранении основных очертаний



и функциональности

;

✓



поощряется творческий подход к форме или украшению изделия, не ведущий к
существенному упрощению задания; когда делаете намеренные конструктивные
улучшения или украшения –



опишите их явно на рисунке



или чертеже изделия.



Рекомендации:



➢



При  разработке  модели  следует



учесть  погрешность  печати  (при

конструировании  отверстий,



пазов



и  выступов

)

,  не  стоит  делать  элементы

слишком мелкими

.

➢



Отправляйте одну деталь на печать, пока работаете над следующей, экономьте
время.



➢



Продумайте способ



размещения модели



в программе

-

слайсере



и эффективность

поддержек и слоёв прилипания, чтобы

3D-

печать уложилась



в отведённое время

.

➢



Оптимальное  время  разработки



модели



–



половина  всего  отведённого  на

практику времени, не забудьте про итоговые чертежи изделия!



Не спешите, но

помните, что верный расчёт времени поощряется.



3

Порядок выполнения работы:



1)



На  листе  чертёжной  или  писчей  бумаги  разработайте



технический  рисунок



изделия



(или  деталей  по  отдельности)



для  последующего  моделирования  с

указанием  габаритных



и  иных  наиболее  важных



размеров,  подпишите  лист

своим персональным номером участника олимпиады

;

2)



Создайте личную папку в указанном



организаторами месте



(на рабочем столе

компьютера или сетевом диске) с названием по шаблону:



Шаблон



Пример



Z

adanie_номер участника_rosolimp



Zadanie_v12.345.678_rosolimp

3)



Выполните



электронные  3D

-

модели  деталей



изделия



с  использованием

программы САПР, выполните модель сборки

;

4)



Сохраните  в  личную  папку



файл  проекта  в  формате

среды  разработки



(например, в Компас 3

D

это формат

m3d

)

и в формате

STEP

.

В многодетальном

изделии  в  названия  файлов

-

деталей  и  файла

-

сборки  следует  добавлять

соответствующее название

:

Шаблон

1



Пример



detalN

_номер

участника_rosolimp.тип



detal1_v12.345.678_rosolimp.m3d
detal2_v12.345.678_rosolimp.m3d

detal1_v12.345.678_rosolimp.step
detal2_v12.345.678_rosolimp.step

sborka_v12.345.678_rosolimp.a3d



5)



Экспортируйте



электронные

 3D-

модели



изделия в формат .

STL



также в личную

папку, следуя тому же шаблону имени (пример:

detal1_v12.345.678_rosolimp.stl

);

6)



Выполните  скриншот  сборки

,

демонстрирующий  удачный  ракурс  модели  в

программе (захватите весь кран), сохраните его также в личную папку



(

пример

:


);

7)



Подготовьте



модель  для  печати  прототипа  на  3D

-

принтере  в  программе

-

слайсере (CURA

, Polygon

или иной), выставив



необходимые настройки печати

в  соответствии  с  возможностями  используемого  3

D-

принтера

2



или  особо

указанными

организаторами

;

необходимость  поддержек  и  контуров

прилипания определите самостоятельно;



8)



Выполните



скриншоты



деталей проекта в слайсере,



демонстрирующие



верные

настройки печати, сохраните его



также в личную



папку



(

пример

:


);



1



Вместо слова

detal

при именовании файлов допустимо использовать название своего изделия.



2



Параметры  печати  по  умолчанию  обычно  выставлены  в  программе

-

слайсере:  модель  3

D-

принтера,  диаметр

сопла, температура печати, толщина слоя печати, заполнение и т.д.

,

–



но следует уточнить у



организаторов.





4

9)



Сохраните



файл



проекта  для  печати

(G-

код)  в  формате  программы

-

слайсера

,

следуя всё тому же шаблону имени (пример:

detal1_v12.345.678_rosolimp.gcode

);

10)



Перенесите  подготовленные  файлы  в  3

D-

принтер,  подготовьте



и  запустите



3D-

печать



прототипа

;

11)



В  программе  САПР

или



вручную  на  листе  чертёжной  или  писчей  бумаги

оформите



чертежи  изделия  (рабочие  чертежи  каждой  детали,  сборочный

чертёж,  спецификацию),  соблюдая



требования  ГОСТ  ЕСКД

,

в  необходимом

количестве взаимосвязанных проекций

,

с выявлением внутреннего строения, с

проставлением



размеров, оформлением рамки и основной надписи



и т.д.



(если

выполняете чертежи на компьютере, сохраните их в личную папку в формате
программы и в формате

PDF



с соответствующим именем)

;

12)



Продемонстрируйте и сдайте



организаторам все созданные материалы:



✓



технический рисунок прототипа (выполненный от руки



на бумаге);



✓



личную папку с файлами

 3D-

модели в форматах

step

,

stl

,

модель

в формате

среды  разработки

,

G-

код



изделия  в  формате



слайсера,



скриншоты

удачного ракурса сборки и настроек печати

;

✓



итоговые  чертежи



изделия



в  формате  САПР  и  в

PDF

(распечатку

электронных чертежей из формата

PDF

осуществляют



организаторы

);

✓



распечатанный прототип изделия

.



По окончании выполнения заданий не забудьте навести порядок на рабочем месте.



Успешной работы!



Рекомендованные настройки 3

D-

печати (

выясните у организаторов: модель 3

D-

принтера, диапазон скоростей печати, толщина слоя, температура, иное…

):













Идентификационный номер участника:

 __________________________



5

Критерии оценивания практической работы по 3D

-

моделированию



(таблица заполняется экспертами)





Критерии оценивания



Оценка складывается по наличию элементов, в пределах максимума



Макс. балл



Итог





3D-

моделирование в САПР







1.





Технические особенности созданной участником 3

D-

модели



10



✓



габаритные размеры всего изделия выдержаны (+1



балл

,

есть 1 несоответствие +0,5



балла, более –



0 баллов

)







✓



очертания фигурки узнаваемые: «птица» (+1

балл

)







✓



предложен



вариант подвижного крепления крыльев



к



туловищу, чтобы они



не выпадали

 (+0,5

балла

)







✓



предложен вариант прочного



крепления туловища



на опоре



(+0,5

балла

)







✓



модель оснащена длинной рукояткой

 (+0,5

балла

)







✓



толщина



туловища



не менее

3

мм (+

0,5

балла

)







✓



рельефная



равномерная



насечка на колёсах



есть

 (+1

балл

)







✓



конструкция позволяет



верное движение



частей

 (

всё верно

+1

балл, одно замечание +0,5 балла, более –



0 баллов

)







✓



сборка выполнена верно (да +1



балл, частично +0,5 балла)









✓



между деталями запланированы зазоры, обеспечивающие
свободу движения (+0,5



балла)









✓



цвета моделей отличаются от стандартного в САПР (+

0,5

балла

)







✓



сделан скриншот сборки (+0,5



балла)









✓



все модели



или сборка



сохранены в

STEP-

формат (+0,5



балла)









✓



файлы в папке именованы верно, по заданию (+1



балл)









2.





Сложность разработанной конструкции 3

D-

модели,

модификация (форма, технические решения, трудоемкость)



3



✓



имеется дополнительная конструктивная модификация
относительно образца в задании, усложнение формы (+1 балл)









✓



имеется дополнительное украшение изделия (+1 балл)









✓



сделано текстовое описание модификации (+1



балл)











Подготовка проекта к 3

D-

печати







3.





Файл командного кода для 3

D-

печати модели в программе

-

слайсере (например,

Cura, Polygon

или иной)



3



✓



G-

коды



всех деталей по заданию



получены

 (+1

балл, без одной

+0,5

балла, иначе 0 баллов

)







✓



сделаны скриншоты, демонстрирующие учёт рекомендаций



настройки печати

(+1

балл)









✓



все созданные файлы грамотно именованы

(+1

балл)









4.





Эффективность размещения изделия:



2



✓



все модели оптимально ориентированы с точки зрения
процесса печати и прочности конструкции

(+1

балл, есть одно

неудачное решение +0,5 балла, несколько –



0 баллов

)







✓



выбор наличия или отсутствия поддержек и слоя прилипания
(«юбки»)



в проекте прототипа сделан



грамотно (+1 балл, есть

одно неудачное решение +0,5 балла, несколько –



0 баллов

)







Идентификационный номер участника:

 __________________________



6



Критерии оценивания



Оценка складывается по наличию элементов, в пределах максимума



Макс. балл



Итог





Оценка распечатанного прототипа







5.





Прототип изделия (деталей)



7



✓



туловище



распечатано



(+1 балл)









✓



крылья



распечатаны



(все +1 балл, не все +0,5 балла)









✓



колёса распечатаны

 (

все +1 балл, не все +0,5 балла

)







✓



опора, толкатель и рукоятка



распечатаны (все +1 балл, не все

+0,5 балла)









✓



предложенный способ креплений



работает, не разваливается

(

всё прочно

+1

балл, есть недочёт +0,5 балла, более –



0 баллов

)







✓



изделие собирается верно, подвижность есть



(все +1 балл, не все +0,5 балла, неверно –



0 баллов

)







✓



прототип зачищен аккуратно,



поддержки



и кайма сняты



(

все +1 балл, не все +0,5 балла, более половины не снято –

 0)









Графическое оформление задания







6.





Предварительный технический рисунок на бумаге



2



✓



на рисунке изображены все конструктивные детали, есть
габаритные размеры изделия (всё +1 балл, частично +0,5)









✓



выдержаны пропорции между деталями (+1 балл)









7.





Итоговые чертежи (на бумаге или в электронном виде):



8



✓



выполнены



и верно сохранены (в формате САПР и

PDF)

чертежи всех деталей задания и сборочный чертёж



(все +1



балл, частично +0,5 балла, менее половины 0 баллов

)







✓



выполненные на чертежах



построения и рамка соответствуют



ГОСТ



(+1

балл, есть замечания +0,5 балла, не ГОСТ –



0 баллов

)







✓



имеется необходимое количество видов



в проекционной

взаимосвязи



(все чертежи +1



балл, не все +0,5 балла)









✓



имеется аксонометрия

(+1

балл)









✓



верно выполнен



разрез



или сечение, выявляющие внутреннее

строение деталей, с размерами

 (

верно

+1

балл, частично +0,5

)







✓



имеется спецификация сборки, указаны соответствующие
позиции на сборочном чертеже



(всё

+1

балл, частично +0,5)









✓



осевые линии и размеры нанесены верно (все +1



балл, частично

+0,5 балла, более 5 замечаний –



0 баллов)  *На контуре

сложной формы допустима расстановка не всех размеров









✓



есть форматная рамка,



оформлена основная надпись



(на всех чертежах +1



балл, не на всех +0,5 балла)











Общая характеристика работы









Итого:



35





Эксперты:



























Практическое



задание



для



заключительного



этапа



Всероссийской



олим-

пиады



школьников



по



технологии



2022-2023

учебный



год



(

профиль



«Культура



дома,



дизайн



и



технологии»)

 (

профиль



«Техника,



технологии



и



технологическое



творчество»)





Обработка



материалов



на



лазерно

-

гравировальной



машине.



11

класс





Механический



протез





Технические



условия:



1.



По



указанным



данным,



сделайте



механический



протез.



(Рис.

 1).

2.



Материал



изготовления



–



фанера

 4 (

±

0,25)

мм.



3.



Габаритные



размеры



заготовки:



А4

  (297*210)  4

шт.



Размеры



устройства



рассчитать

,

исходя



из



размера



заготовок

.



Готовое



изделие



должно



собираться



без



клея.



Способ



соединения



разработать



самостоя-

тельно

.

Изделие



должно



выполнять



свою



функцию.



4.



Выполнить



технический



рисунок



на



отдельном



листе,



на



техниче-

ском



рисунке



необходимо



разместить






в



сборе.



5.



Состав



изделия:



пять



пальцев



с



механической



передачей,



основа-

ние



протеза



с



механизм,



приводящий



в



движение



пальцы

.

6.





Пальцы



необходимо



выполнить



из



двух



подвижных



фаланг,



при-

водимых



в



движение



любой



из



доступных



механических



передач.



Боль-

шой



палец



необходимо



выполнять



движение



обратное



движению



остальных



пальцев

.

Механизм



должен



выполнять



хватательное



движе-

ние



и



осуществлять



захват



предметов

.

7.



В



основании



протеза



необходимо



разместить



механизм,



приводя-

щий



в



движения



пальцы



протеза

,

размещать



на



себе



рукоять



для



запуска



механизма.



8.



На



отдельном



листе



выполнить



инструкцию



сборки



изделия



в



про-

извольной



форме.



Подробность



описания



должно



полностью



описывать



процесс



сборки



изделия.



Дополнение



инструкции



эскизами



допускается.



9.



Изготовить



изделие



на



лазерно

-

гравировальной



машине



в



соответ-

ствии



с



моделью.



10.



Технический



рисунок



прототипа

,

прототип

,

сборочную



инструк-

цию,



фалы



исходников



в



формате

 dxf.

и



родном



формате



программы



под



вашим



номером



сдать



организатору



на



площадке

.













(Рис

. 1)

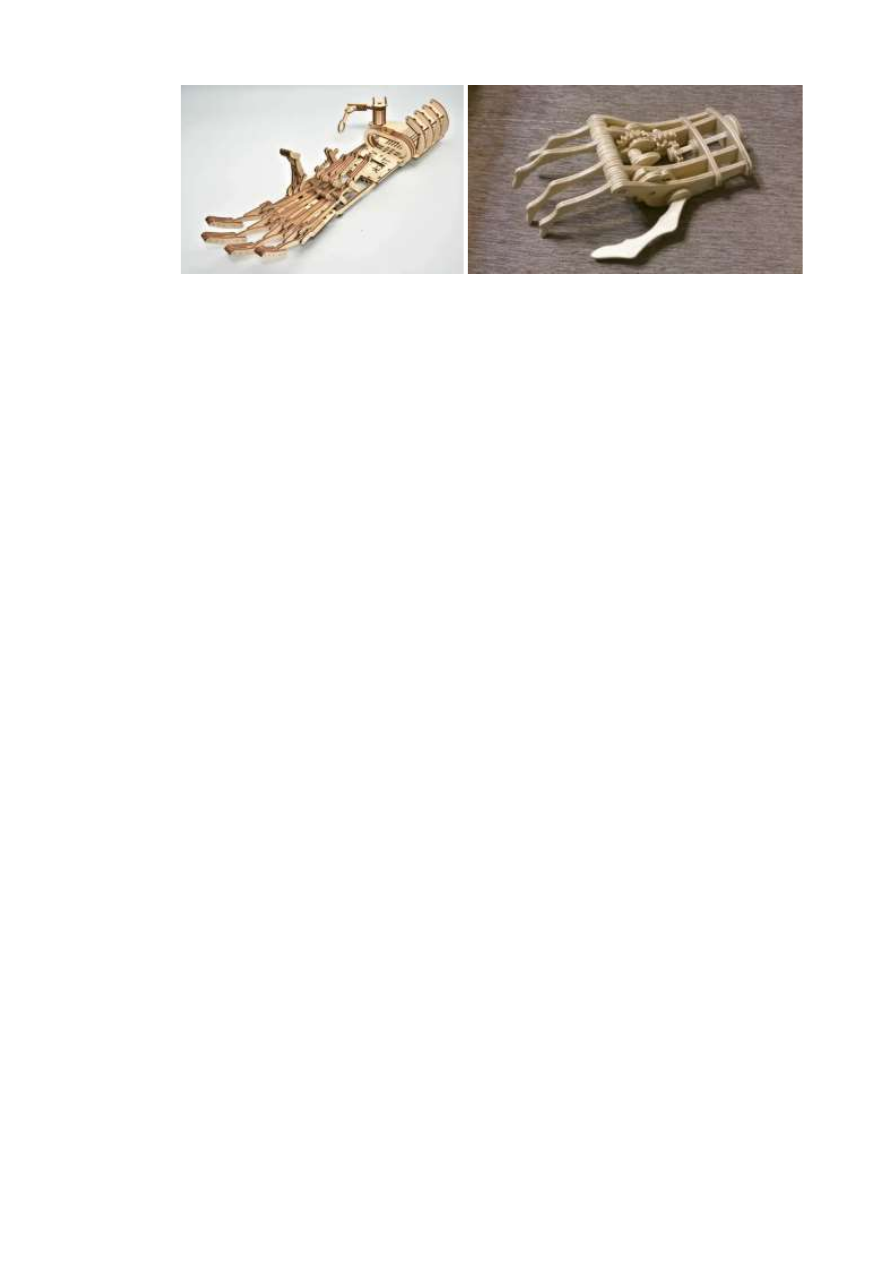

Пример



механического



протеза







Рекомендации:



1.



Разработать



модель



в



любом



графическом



векторном



редакторе



или



си-

стеме

 CAD/CAM,

например:

 CorelDraw, Adobe Illustrator, AutoCad,

Компас



3D, ArtCAM, SolidWorks

и



т.п.





При



разработке



модели,



необходимо



учитывать



ряд



требований



к



ней:



А.



При



разработке



любой



модели



в



программе



следует



помнить,



что



при



лю-

бом



расширении



и



тонкости



пучка



лазера,



все



равно



не



стоит



делать



очень



тонкие



фигуры



и



совмещать



их



очень



близко,



во



избежание



горения



мате-

риала



при



многократной



прожиге.



Б.



Следует



помнить,



что



вложенные



в



друг



друга



замкнутые



векторы



сквозной



резки



выпадут



из



готовой



детали.



Обратите



особенное



внимание



на



текст.



В.



Помнить

,

что



увеличение



плоскости



наружной



гравировки



значительно



уве-

личивает



время



изготовления



изделия.




2.



Выполнить



технический



рисунок



и



сборочную



инструкцию



на



бумажном



носителе

.







№

п/п



Критерии оценки



Рекомендуе-

мое кол

-

во

баллов



Оценка жюри



1

Выполнение технического рисунка



3

1.1

Внешнее сходство технического рисунка с
готовым изделием



1



1.2

На техническом рисунке изображено изде-
лие в сборе



1



1.3

Технический рисунок выполнен до начала
работы графическом редакторе или/и си-
стеме CAD/CAM



1



2

Работа в графическом редакторе или/и
системе CAD/CAM



8

2.1

Предоставленный файлы в формате dxf.



1



2.2

Точность моделирования объекта



1



2.3

В изделии преобладают



линии и элементы

отличные от прямых



1



2.4

Выполнена



векторная модель пальцев



1



2.5

Выполнена



векторная модель механизма

движения фаланг



1



2.6

Выполнена



векторная модель основания

протеза



1



2.7

Выполнена



векторная модель приводного

механизма



1



2.8

Выполнена



векторная модель рукоятки



привода



1



3

Работа на лазерно

-

гравировальной ма-

шине



3

3.1

Выполнение техники безопасности при ра-
боте на лазерно

-

гравировальной машине



1



3.2

Рациональность использования лазерно

-

гравировальной машины



2



4

Оценка готовой модели



16

4.1

Изделие в целом получено и выполняет
свою функцию



2



4.2

Конструкция собирается



1



4.3

Конструкция не имеет люфт между дета-
лями



(жесткость конструкции)



1



4.4

Изготовлена модель пальцев



1







4.5

Изготовлена модель механизма движения
фаланг



1



4.6

Изготовлена модель основания протеза



1



4.7

Изготовлена модель приводного меха-
низма



1



4.8

Изготовлена модель рукоятки



привода



1



4.9

Механизм приводит в движение 5 пальцев



1



4.10

Механизм приводит в движение обе фа-
ланги 5 пальцев



1



4.11

Большой палец осуществляет движение
противоположна



движению остальных

пальцев



2



4.12

Выполнена рукоять



1



4.13

Протез позволяет выполнить захват пред-
мета



2



5

Оценка сборочной инструкции



5

5.1

Сборочная инструкция выполнена



1



5.2

На инструкции присутствуют



графические

изображения демонстрирующие элементы
сборочного процесса



1



5.3

Инструкция оформлена



по пунктам и по-

следовательна



1



5.4

Возможность сборки изделия в соответ-
ствии



с инструкцией



2





Итого



35





Подписи



жюри:



Практическое задание для заключительного этапа всероссийской

олимпиады школьников по технологии 2022 –



2023 учебный год

(

профиль



«Культура дома, дизайн и технологии»)



(

профиль



«Техника, технологии и техническое творчество»)





Промышленный дизайн





11 класс



Задание:

необходимо создать концепт

-

дизайн рабочего места врача

-

стоматолога



Главная задача:



создать дизайн рабочего места врача

-

стоматолога  с

изменением привычных механизмов и форм предметов. Например:

изменение формы и  дизайна кресла для пациентов, инструментов, бор

-

машины, светильника  и других.



(Рис.

 1)



Программа

:

Компас  3

D,



Autodesk Fusion 360





Технические требования:





•



Создать 3

D-

модель рабочего места рабочего места врача

-

стоматолога с

количеством деталей не менее 5

-

ти.



Необходимо выполнить:



•



Модификацию двух



любых деталей в модели



(детали для модификации

выбрать самостоятельно)

.



•



Чертеж



модифицированной детали



(детали №1)



и в пояснении к чертежу

выполнить текстовое описание модификации

.

•





Чертеж



модифицированной  детали



(детали  №

2)

и  в  пояснении  к

чертежу выполнить текстовое описание модификации

.

•



Разнесение компонентов в сборочной модели изделия.



•



Сборочный чертеж



с указанием габаритных размеров формата А3.



•



Разнесенный сборочный чертеж с указанием позиций.



•



Спецификацию

.

•



Обзорную



анимацию  изделия,



в  котором  как  минимум  две  детали

движутся



и взаимодействуют между собой

.

•



Изображения,



демонстрирующие



как  минимум  три  цветовых  решения



(разработать сочетания цветов и предложить



три варианта)

.

Необходимые требования:



•



Чертежи  сохранить  в  формате

pdf

с  названием  «номер

участника

_

Название чертежа

_

№»

.



•



Оформление чертежей согласно актуальному ГОСТу.



•



Изображения  сохранить  в  формате

  JPEG

на  однотонном  фоне



с

названиями «номер участника

_

Цветовое решение_ № цветового решения»

.



•



Анимацию работы механизма, файл анимации сохранить в формате AVI



с названием «номер участника

_

Видео

_

№»

.



•



Модели  в  сборке  предоставить  в  формате

Step.

и  исходном  формате

программы в отдельной папке.





(Рис. 1) Пример рабочего места врача

-

стоматолога















№

п/п



Критерии оценки



Рекомендуемое кол

-

во

баллов



Оценка жюри



1

Конструкторская документация



12

1.1

Выполнен сборочный чертеж с габаритными
размерами изделия



1



1.2

Выполнен сборочный чертеж с разнесением
компонентов и позициями компонентов



1



1.3

Выполнена спецификация изделия



1



2.1

Выполнен полный чертеж модифицирован-
ной детали №1



1



2.2

Выполнен полный чертеж модифицирован-
ной детали №1



1



2.3

Нумерация



позиций на сборочном чертеже и

спецификации соответствуют



1



2.4

На чертежах детали №1 присутствует



тексто-

вое описание модификации



1



2.5

На чертежах детали №2 присутствует



тексто-

вое описание модификации



1



2.6

На чертеже №1 присутствуют



необходимое и

достаточное количество: видов, размеров и
иных элементов чертежа



1



2.7

На чертеже №2 присутствуют



необходимое и

достаточное количество: видов, размеров и
иных элементов чертежа



1



3

Разнесение компонентов



4

3.1

Выполнено разнесение компонентов в сборке
изделия



1



3.2

При изометрическом виде на изделие с ис-
пользование разнесения компонентов



разне-

сены все компоненты



и не накладываются

один на другой



3



4

Оценка готовой модели



8

4.1

Выполнена сборка изделия



1



4.2

Сборка состоит как минимум из 5 деталей



2



4.3

Предоставлены все детали сборки



1



4.4

Детали сборки в целом имеют форму отлич-
ную от параллелепипеда



(сложность кон-

струкции)



2



4.5

Детали имеют цвет отличный от базового



1



4.6

Присевают



элементы модернизации



1



5

Растровые изображения



5

5.1

Предоставлено изометрическое изображение
сборки



1



5.2

Предоставлены несколько



изометрических

изображений сборки в двух цветовых реше-
ниях



1



5.3

Предоставлены несколько



изометрических

изображений сборки в трех цветовых реше-
ниях



1



5.4

Предоставлено изометрическое изображение
разнесенной сборки



2



5

Анимация изделия



6

5.1

Выполнена анимация модели демонстрирую-
щее изделие



2



5.2

В анимации



присутствует



движение одного

из компонентов сборки



2



5.3

В анимации



присутствует



движение и взаи-

модействие двух и более компонентов



сборки



2





Итого



35





Особые замечания: _______________________________________________________



________________________________________________________________________

Отметка о несоблюдении безопасных приемов труда: __________________________



________________________________________________________________________

Отметка об отсутствии правильной организация рабочего места и формы:

________________________________________________________________________

















содержание      ..     47      48      49
