МИКРОСХЕМА ИНТЕГРАЛЬНАЯ К1921ВК01Т. Руководство пользователя (от 10.09.2019)

305

Т а б л и ц а А . 5 . 1 6 – Регистр счетчика кадров

USB_FRAME_CNT

8009_001Ch

Сброс: 0000h

Поле

Бит

Описание

FRAME_COUNTER

13-3

Поле счетчика кадров с момента последнего пакета SOF

MICROFRAME_
COUNTER

2-0

Поле номера текущего микрокадра

–

15-14

Зарезервировано

Т а б л и ц а А . 5 . 1 7 – Регистр адреса

USB_ADDR

8009_0020h

Сброс: 0000h

Поле

Бит

Описание

CURRENT_ADDR

6-0

Поле текущего адреса устройства.
Поле сбрасывается при сбросе корневого порта

–

15-7

Зарезервировано

Т а б л и ц а А . 5 . 1 8 – Регистр управления и состояния буфера

CEP_CTRL_STAT

8009_002Сh

Сброс: 0000h

Поле

Бит

Описание

CEP-FLUSH

Бит сброса буфера
Установка бита сбрасывает содержимое буфера

ZEROLEN

Бит разрешения передачи пакета нулевой длины
0

Запрещено

При работе в режиме "Auto Validation" установка этого бита
разрешает посылку пакета нулевой длины в ответ на метку IN.
Сразу после отправки пакета бит сбрасывается

STALL

Бит разрешения отправки «Stall»
После  записи  единицы  в  бит,  управляющий  буфер  отправляет
подтверждение  "Stall"  в  ответ  на  любую  метку  IN,  или  OUT.  При
этом  бит  NAK_CLEAR  должен  быть  сброшен,  т. к.  он  имеет  более
высокий приоритет

306

Окончание таблицы А.5.18

Поле

Бит

Описание

NAK_CLEAR 0

Флаг приема метки SETUP
Устанавливается контроллером каждый раз при приеме метки
SETUP. Пока бит установлен, контроллер будет отвечать меткой
NAK на все запросы

–

15-4 Зарезервировано

Т а б л и ц а А . 5 . 1 9 – Регистр разрешения прерываний буфера

CEP_IRQ_ENB

8009_0030h

Сброс: 0000h

Биты с 12 по нулевой являются битами разрешения установки флагов прерываний в
регистре CEP_IRQ_STAT. Для разрешения прерывания следует записать единицу в
соответствующий бит.
Биты с 15 по 13 зарезервированы

Т а б л и ц а А . 5 . 2 0 – Регистр флагов прерываний буфера

CEP_IRQ_STAT

8009_0034h

Сброс: 0000h

Поле

Бит

Описание

BUFFEMPTYINT

Флаг опустошения управляющего буфера

BUFFFULLINT

Флаг заполнения управляющего буфера

STATCMPLNINT

Флаг успешного завершения стадии «Status» операции на
шине USB

USBERRINT

Флаг ошибки при проведении операции

STALLSENTINT

Флаг окончания посылки метки STALL в ответ на метку IN
или OUT

NAKSENTINT

Флаг окончания посылки метки NAK в ответ на метку IN или
OUT

DATAPKTRECINT 6

Флаг успешного прима пакета данных, следующего за меткой
OUT, в ответ на который была отправлена метка ACK

DATAPKTTRINT

Флаг успешной отправки пакета данных в ответ на метку IN с
получением подтверждающей метки ACK

PINGTOKENINT

Флаг окончания прием метки PING от хоста

INTOKENINT

Флаг окончания прием метки IN от хоста

OUTTOKENINT

Флаг окончания прием метки OUT от хоста

307

Окончание таблицы А.5.20

Поле

Бит

Описание

SETUPPKTINT

Флаг окончания приема пакета Setup от хоста.
Флаг  должен  быть  сброшен  до  приема  следующего  пакета
Setup.  В  противном  случае  последующие  пакеты  будут
записываться в буфер поверх предыдущих

SETUPTOKENINT

Флаг окончания приема метки SETUP от хоста

–

15-
13

Зарезервировано

Т а б л и ц а А . 5 . 2 1 – Регистр нулевого и первого байтов пакета Setup

SETUP1_0

8009_0044h

Сброс: 0000h

Поле

Бит

Описание

SETUPPKT_1B 15-8 Старший байт пакета Setup

00h

Получить статус

01h

Сбросить параметр

02h

Зарезервировано

03h

Установить параметр

04h

Зарезервировано

05h

Установить адрес

06h

Установить дескриптор

07h

Получить дескриптор

08h

Установить конфигурацию

09h

Получить конфигурацию

0Ah

Установить интерфейс

0Bh

Получить интерфейс

0Ch

Синхрокадр

SETUPPKT_0B 7-0

Младший байт пакета Setup

Бит направления
0

От хоста к устройству

От устройства к хосту

6-5

Тип
00

Standart

Class

Vendor

Зарезервировано

4-0

Получатель
0h

Устройство

Интерфейс

Буфер

Другое

4h-
1Fh

Зарезервировано

308

Т а б л и ц а А . 5 . 2 2 – Регистры со второго по седьмой байтов пакета Setup

SETUP3_2

8009_0048h

Сброс: 0000h

SETUP5_4

8009_004Сh

Сброс: 0000h

SETUP7_6

8009_0050h

Сброс: 0000h

Поле

Бит

Описание

SETUPPKT_3B,
SETUPPKT_5B,
SETUPPKT_7B

15-8

Старший байт поля wValue

SETUPPKT_2B,
SETUPPKT_4B,
SETUPPKT_6B

7-0

Младший байт поля wValue

Т а б л и ц а А . 5 . 2 3 – Регистр управления DMA

DMA_CTRL_STS

8009_005Сh

Сброс: 0000h

Поле

Бит

Описание

DMAENABLE

Бит разрешения работы DMA
0 Запрещено
1 Разрешено

DMAR/W

Бит типа операций DMA
0 Чтение
1 Запись

DMA_EP_ADDR

3-0

Поле адреса буфера, к которому обращается DMA

–

15-6

Зарезервировано

309

Т а б л и ц а А . 5 . 2 4 – Регистры устройства

Мнемоника

Адрес

Доступ к

регистру

Назначение и описание

Сброс

CEP_DATA_BUF

80090028h Запись

Чтение

16-разрядный буфер данных
для передачи

0000h

IN_TRNSFR_CNT

80090038h Запись

Чтение

16-разрядный регистр числа
байт, которое должно быть
отправлено в ответ на метку
IN. Если оно больше, чем
значение в поле MPS (регистр
USB_PKT_FLD_B), то будет
отправлено MPS байт

0000h

OUT_TRNSFR_CNT

8009003Ch Чтение

16-разрядный регистр число
принятых байт данных

0000h

CEP_START_ADDR

80090054h Запись

Чтение

16-разрядный регистр начала
адресного пространства,
выделенного под
управляющий буфер

0000h

CEP_END_ADDR

80090058h Чтение

16-разрядный регистр конца
адресного пространства,
выделенного под
управляющий буфер

0000h

DMA_CNT

80090060h Запись

Чтение

16-разрядный Регистр
количества байт для операции
DMA

0000h

AHB_DMA_ADDR

80090700h Запись

Чтение

32-разрядный регистр адреса
записи и чтения в режиме
DMA

00000000h

Т а б л и ц а А . 5 . 2 5 – Регистр флагов прерываний не управляющего буфера

USB_EP_x_IRQ_STAT

8009_0000h

Сброс: 0000h

Поле

Бит

Описание

ERRSENTINT

Флаг возникновения любой ошибки при проведении
операции

NYETSENTINT

Флаг недостатка свободной памяти для приема следующего
пакета данных

STALLSENTINT

Флаг непринятого последнего пакета. Устанавливается, если
последний пакет не мог быть принят, т. к. буфер находился в
состоянии "STALL", и была отправлена метка STALL

NACKSENTINT

Флаг неотправленного последнего пакета.
Устанавливается, если последний пакет в ответ на метку IN
не мог быть отправлен, и была отправлена метка NAK

PINGTOKENINT

Флаг приема метки PING от хоста

INTOKENINT

Флаг приема метки IN от хоста

310

Окончание таблицы А.5.25

Поле

Бит

Описание

OUTTOKENINT

Флаг приема метки OUT от хоста

DATAPKTRECINT 4

Флаг успешного приема пакета данных от хоста

DATAPKTTRINT

Флаг отправки пакета данных от буфера к хосту

SHORTPKTTRINT

Флаг размера последнего пакета.
Устанавливается, если размер последнего пакета был меньше
максимального, указанного в регистре EP_MPS

BUFFEMPTYINT

Флаг пустоты буфера.
Устанавливается если:
- буфер пуст в случае буфера типа IN;
- текущий выбранный буфер пуст, или недоступен в случае
буфера типа OUT

BUFFFULLINT

Флаг заполнения буфера.
Устанавливается если:
- текущий выбранный буфер полон, или недоступен в случае
буфера типа IN;
- буфер полон, в случае буфера типа OUT

–

15-
12

Зарезервировано

П р и м е ч а н и е – Все флаги, за исключением флагов BUFFEMPTYINT и

BUFFFULLINT сбрасываются записью единицы в соответствующий бит.

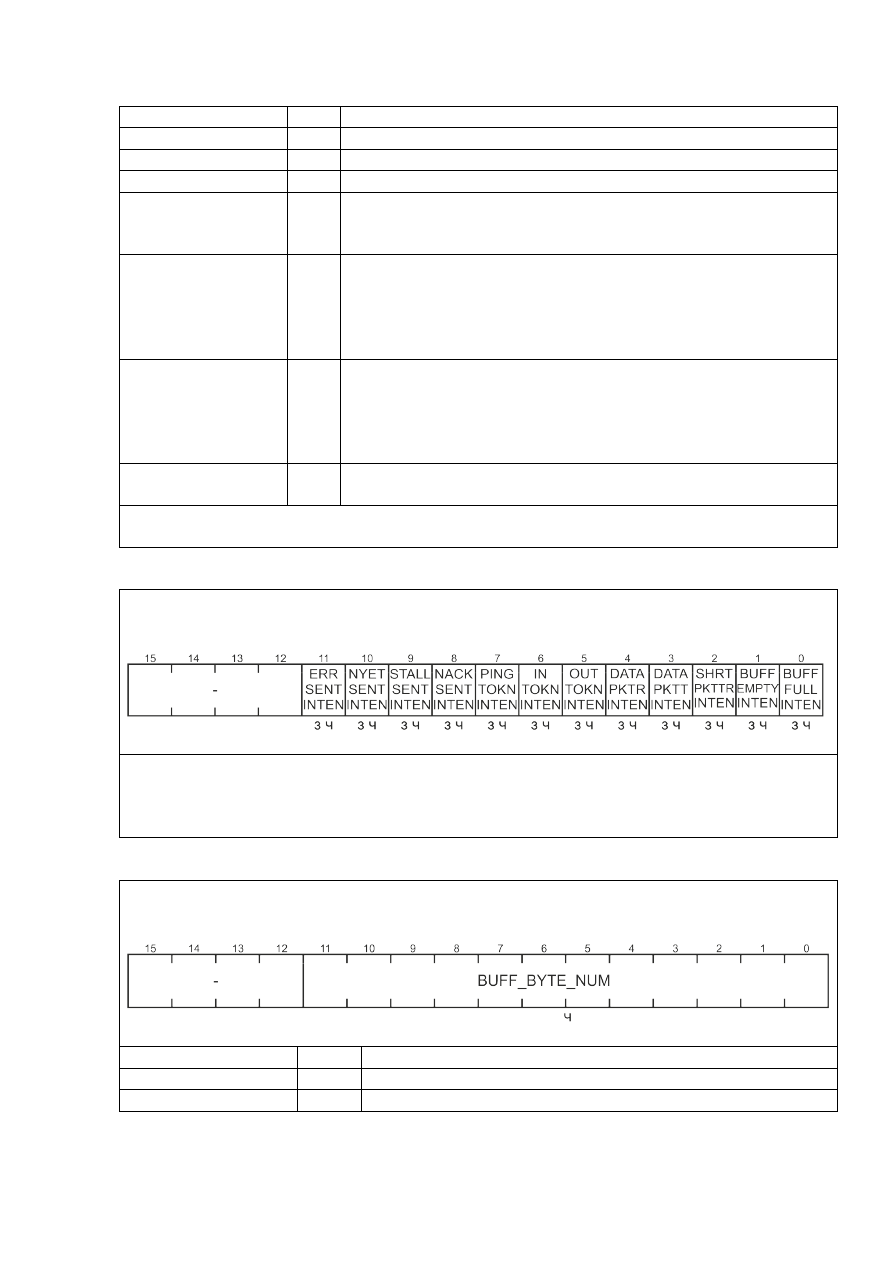

Т а б л и ц а А . 5 . 2 6 – Регистр разрешения прерываний не управляющего буфера

USB_EP_x_IRQ_ENB

8009_0000h

Сброс: 0000h

Биты  с  11  по  нулевой  являются  битами  разрешения  установки  флагов  прерываний  в
регистре  EP_IRQ_STAT.  Для  разрешения  прерывания  следует  записать  единицу  в
соответствующий бит.
Биты с 15 по 12 зарезервированы

Т а б л и ц а   А . 5 . 2 7  – Регистр числа байт в буфере

USB_EP_x_AVAIL_CNT

8009_0000h

Сброс: 0000h

Поле

Бит

Описание

BUFF_BYTE_NUM

11-0

Число байт в буфере

–

15-12

Зарезервировано

311

Т а б л и ц а А . 5 . 2 8 – Регистр установки и сброса отклика

USB_EP_x_RSP_SC

8009_0000h

Сброс: 0000h

Поле

Бит

Описание

NAKSEND

Бит ответа в режиме работы OUT конечной точки
0

Ответ NAK не посылается

Ответ NAK посылается

PKTEND

Индикатор числа байт
В режиме Auto-Validate устанавливается, если по окончании
передачи в буфере осталось число байт, не равное величине MPS

ZEROLENIN 5

Бит выбора ответа на метку IN
0

Не отправляет пакет

В ответ на метку IN отправляется пакет нулевой длины

ENDPOINT
HALT

Бит отправки Stall HandShake на любой токен от хоста
0

Не отправляет ответ

В ответ на любую метку от хоста отправляется метка
STALL_Handshake.
Бит должен быть установлен при приеме команды «Set Feature
(ep_halt)» от хоста

ENDPOINT
TOGGLE

Бит управления битом DATATOGGLE.
Установка бита сбрасывает бит DATATOGGLE регистра
USB_PKT_FLD_A. Чтение бита возвращает текущее состояние бита
DATATOGGLE.
Флаг сбрасывается записью единицы

MODE

2-1

Поле режима функционирования буфера типа IN
00

Auto-Validate

Manual-Validate

Fly

Зарезервировано

BUFFFUSH

Бит сброса содержимого буфера и регистра EP_AVAIL_CNT.
Установка бита активирует сброс

–

15-7

Зарезервировано

Т а б л и ц а А . 5 . 2 9 – Регистр числа байт буфера типа IN

USB_EP_x_CNT

8009_0000h

Сброс: 0000h

Поле

Бит

Описание

BYTEVAL_
TO_HOST

7-0

Поле числа байт, которое необходимо послать хосту в режиме
Manual-Validate. Действует только для буфера типа IN

–

15-8 Зарезервировано

312

Т а б л и ц а А . 5 . 3 0 – Регистр конфигурации не управляющего буфера

USB_EP_x_CFG

8009_0000h

Сброс: 0000h

Поле

Бит

Описание

MULT

9-8

Поле числа операций, выполняемых в одном микрокадре
00  Одна
01  Две
10  Три
11  Неверное значение

BUFFNUM

7-4

Поле номера буфера.
Допустимые значения от 1h до Fh

BUFFDIR

Поле типа (направления) буфера
0

OUT

BUFFTYPE

2-1

Тип буфера
00  Зарезервировано
01  Bulk
10  Interrupt
11  Isochronous

ENDPIONTVALID 0

Разрешение работы буфера.
0

Запрещено

Разрешено

–

15-10

Зарезервировано

Т а б л и ц а A 5 . 3 1 – Регистры EP

Мнемоника

Доступ к

регистру

Назначение

Сброс

USB_EP_x_DATA_BUF

Запись
Чтение

16-разрядный регистр обмена
данными с буфером

0000h

USB_EP_x_MPS

Запись
Чтение

16-разрядный регистр максимального
размера пакета

0000h

USB_EP_x_START_ADDR

Запись
Чтение

16-разрядный регистр начала
адресного пространства, выделенного
под буфер

–

USB_EP_x_END_ADDR

Запись
Чтение

16-разрядный регистр конца
адресного пространства, выделенного
под буфер

–

313

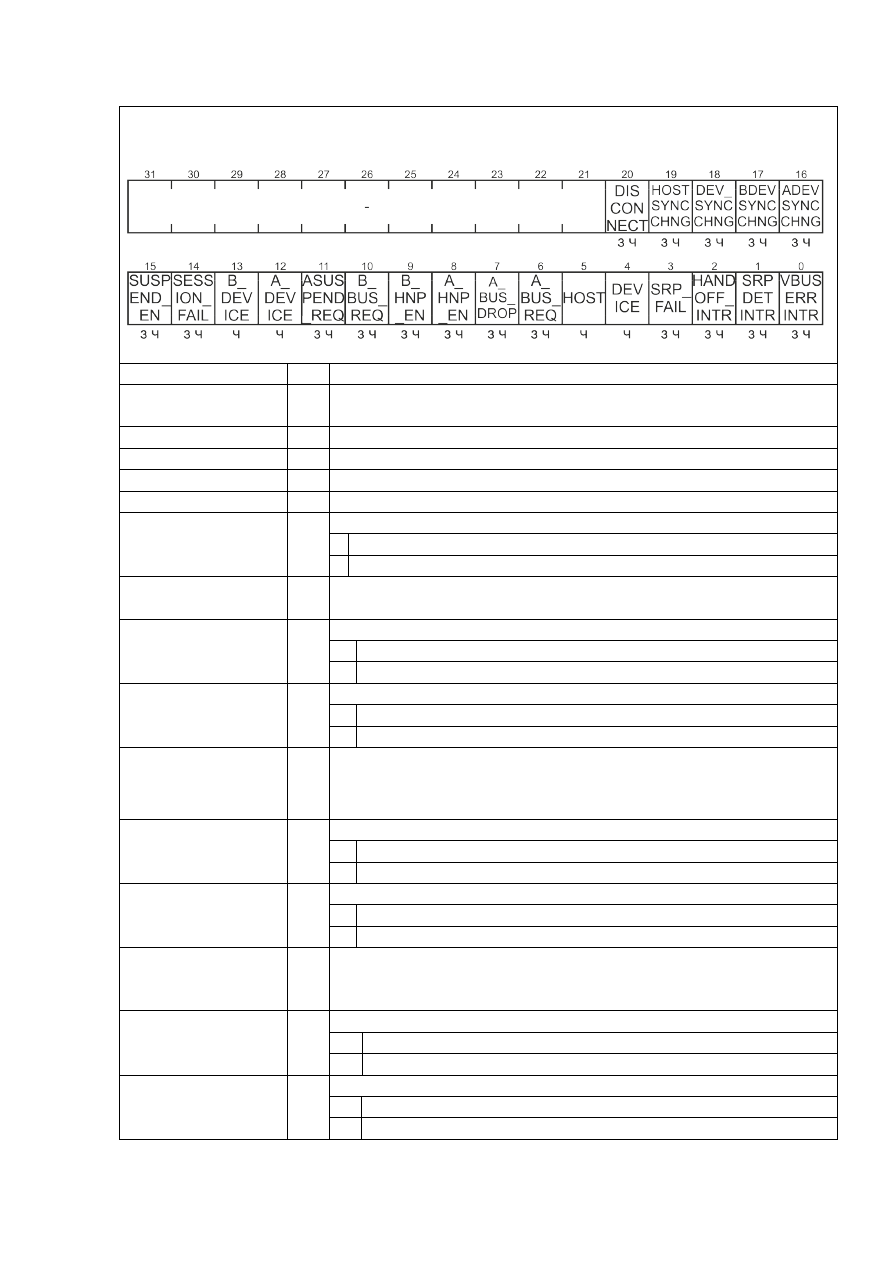

Т а б л и ц а А . 5 . 3 2 – Регистр состояния

OTG_IRQ_STAT

8009_0704h

Сброс: 00000000h

Поле

Бит

Описание

DISCONNECT

Устанавливается при разрыве связи не в приостановленном
режиме

HOSTSYNCCHNG

Устанавливается при ресинхронизации хоста

DEV_SYNCCHNG

Устанавливается при ресинхронизации устройства

BDEVSYNCCHNG

Устанавливается когда происходит смена устройства B

ADEVSYNCCHNG 16

Устанавливается когда происходит смена устройства А

SUSPEND_EN

Запрос приостановки работы UTMI PHY по линии USB
0 переход UTMI PHY в нормальный режим
1 переход UTMI PHY в режим приостановки

SESSION_FAIL

Бит устанавливается устройством B, когда устройство A
обрывает сигнал Vbus

B_DEVICE

Индикатор подключений устройства B к разъему
0 Не подключено
1 Подключено

A_DEVICE

Индикатор подключений устройства А к разъему
0 Не подключено
1 Подключено

ASUSPEND_REQ

Аппаратный сброс UTMI PHY и связанного с ним входного
FIFO буфера. Запись логической 1 приводит к инициализации
сброса. Бит сбрасывается сам после установки

B_BUS_REQ

Запрос управления шины устройством B
0 Шина не используется приложением устройства В
1 Запрос использования шины от приложения устройства В

B_HNP_EN

Бит разрешения выполнения HNP устройством А
0 Запрещено
1 Разрешение выполнения HNP устройством А.

A_HNP_EN

Бит разрешения выполнения HNP устройством А.
Бит устанавливается только если устройство А подключено
напрямую к устройству В, поддерживающему HNP

A_BUS_DROP

Бит запроса от устройства A на отключение питания шины
0

Нет запроса от устройства A на отключение питания шины

Запрос от устройства A на отключение питания шины

A_BUS_REQ

Бит запроса на управление шиной устройством А
0

Приложение устройства А не использует шину

Приложение устройства А использует шину

314

Окончание таблицы А.5.32

Поле

Бит

Описание

HOST

Индикатор работы в режиме хоста (A-device)
0

Не работает как устройство A

Контроллер

работает как устройство A

DEVICE

Индикатор работы в режиме устройства (B-device)
0

Не работает как устройство B

Контроллер

работает как устройство B

SRP_FAIL

Индикатор отсутствия ответа от хоста на SRP запрос от
устройства В.
Устанавливается при работе в качестве устройства B

HANDOFF_INTR

Флаг прерывания при изменении состояния вывода ID

SRPDETINTR

Разрешение прерывания srp_detected

VBUSERRINTR

Разрешение прерывания VBUS_err

–

31-
21

Зарезервировано

П р и м е ч а н и я
1 При установке битов 20 – 16, 14 и 3 – 0 генерируются прерывания, если это

разрешено соответствующими битами регистра OTG_IRQ_EN.

2 Биты с 20 по 14, а также биты 3 и 2 сбрасываются записью единицы.

Т а б л и ц а А . 5 . 3 3 – Регистр разрешения прерываний

OTG_IRQ_EN

8009_0708h

Сброс: 00000000h

Поле

Бит

Описание

DISCONINTEN

Разрешение прерывания disconnect

HOSTSYNINTEN

Разрешение прерывания host_sync_change

DEVSYNINTEN

Разрешение прерывания device_sync_change

BDEVINTEN

Разрешение прерывания b_device_change

ADEVINTEN

Разрешение прерывания a_device_change

SESSFAILINTEN

Разрешение прерывания session_fail

SRP_FAILINTEN

Разрешение прерывания srf_fail

TRANSITINTEN

Разрешение прерывания handoff_intr

SRPDETINTEN

Разрешение прерывания srp_detected

VBUSERRINTEN

Разрешение прерывания VBUS_err

–

31-10

Зарезервировано

П р и м е ч а н и е – Для разрешения прерывания следует установить соответствующий

бит.

315

A.6 Регистры RTC

Т а б л и ц а А . 6 . 1 – Регистр долей секунд

PSECONDS

A002_3000h

Сброс: 0000000h

Поле

Биты

Описание

PART_SEC

9-0

Доля секунды (Двоичный формат).
Корректные значения: 000h – 3FFh

–

15-10

Зарезервировано

Т а б л и ц а А . 6 . 2 – Регистр секунд

SECOND

A002_3004h

Сброс: 0000000h

Поле

Биты

Описание

SECOND

6-0

Секунда (BCD формат).
Корректные значения: 00h – 09h, 10h – 19h, 20h – 29h, 30h – 39h,
40h – 49h, 50h – 59h

–

15-7

Зарезервировано

Т а б л и ц а А . 6 . 3 – Регистр минут

MINUTE

A002_3008h

Сброс: 0000000h

Поле

Биты

Описание

MINUTE

6-0

Минута (BCD формат).
Корректные значения: 00h – 09h, 10h – 19h, 20h – 29h, 30h – 39h,
40h – 49h, 50h – 59h

–

15-7

Зарезервировано

316

Т а б л и ц а А . 6 . 4 – Регистр часов

HOUR

A002_3010h

Сброс: 0000000h

Поле

Биты

Описание

HOUR

5-0

Час (BCD формат).
Корректные значения: 00h – 09h, 10h – 19h, 20h – 23h

–

15-6

Зарезервировано

Т а б л и ц а А . 6 . 5 – Регистр дней недели

WDAY

A002_3018h

Сброс: 0000001h

Поле

Биты

Описание

DAYWEEK

2-0

День недели (BCD формат).
Корректные значения: 00h – 07h

–

15-3

Зарезервировано

Т а б л и ц а А . 6 . 6 – Регистр чисел

DAY

A002_3020h

Сброс: 0000022h

Поле

Биты

Описание

DAY

5-0

Число (BCD формат).
Корректные значения: 00h – 09h, 10h – 19h, 20h – 29h, 30h – 31h

–

15-6

Зарезервировано

317

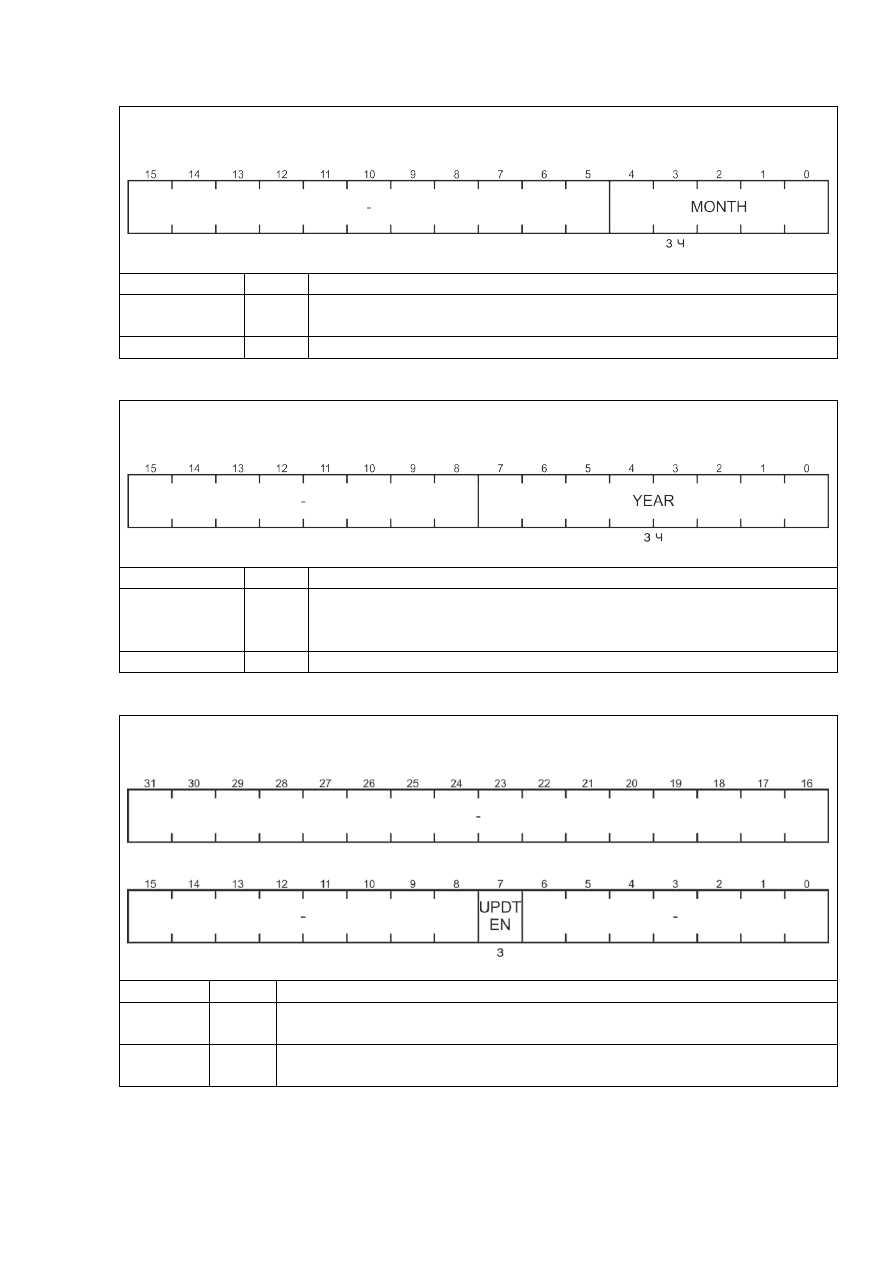

Т а б л и ц а А . 6 . 7 – Регистр месяцев

MONTH

A002_3024h

Сброс: 0000011h

Поле

Биты

Описание

MONTH

4-0

Месяц (BCD формат).
Корректные значения: 00h – 09h, 10h – 12h

–

15-5

Зарезервировано

Т а б л и ц а А . 6 . 8 – Регистр лет

YEAR

A002_3028h

Сброс: 0000077h

Поле

Биты

Описание

YEAR

7-0

Год (BCD формат).
Корректные значения: 00h – 09h, 10h – 19h, 20h – 29h, 30h – 39h,
40h – 49h, 50h – 59h, 60h – 69h, 70h – 79h, 80h – 89h, 90h – 99h

–

15-8

Зарезервировано

Т а б л и ц а А . 6 . 9 – Общий регистр

SHDW

A002_302Ch

Сброс: 0000080h

Поле

Бит

Описание

UPDTEN

Бит разрешения обновлений теневых регистров.
По умолчанию равен единице

–

31-8,

6-0

Зарезервировано

319

A.7 Регистры сторожевого таймера

Т а б л и ц а A 7 . 1 – Регистры

Мнемоника

Адрес

регистра

Доступ к

регистру

Назначение и описание

Сброс

LOAD

A0000000h

Запись
Чтение

32-разрядный регистр, хранящий
начальное значение счетчика.
Когда происходит запись в этот
регистр, счетчик сразу
инициируется этим новым
значением. Минимальное
допустимое значение 0000_0001h

FFFFFFFFh

VALUE

A0000004h

Чтение

32-разрядный регистр текущего
значения счетчика

FFFFFFFFh

INTCLR

A000000Ch

Запись

32-разрядный регистр сброса
сторожевого таймера.
Запись любого значения в этот
регистр приводит к сбросу
прерывания сторожевого таймера
и загрузке счетчика значением из
регистра LOAD

00000000h

Т а б л и ц а А . 7 . 2 – Регистр управления

CTRL

A000_0008h

Сброс: 00000000h

RESEN

Бит разрешения сброса микроконтроллера по сторожевому таймеру.
Работает по функции «Логическое И» с битом INTEN регистра
WDTCTRL
0

Сброс бита выключает сброс

Установка включает сброс

INTEN

Бит включения счета и разрешения прерывания сторожевого таймера
0

Сброс бита выключает счетчик и снимает прерывание

Установка бита включает счетчик и генерирует прерывание. Если
счетчик был включен на момент установки бита, то он инициируется
значением из регистра LOAD

–

31-2 Зарезервировано

320

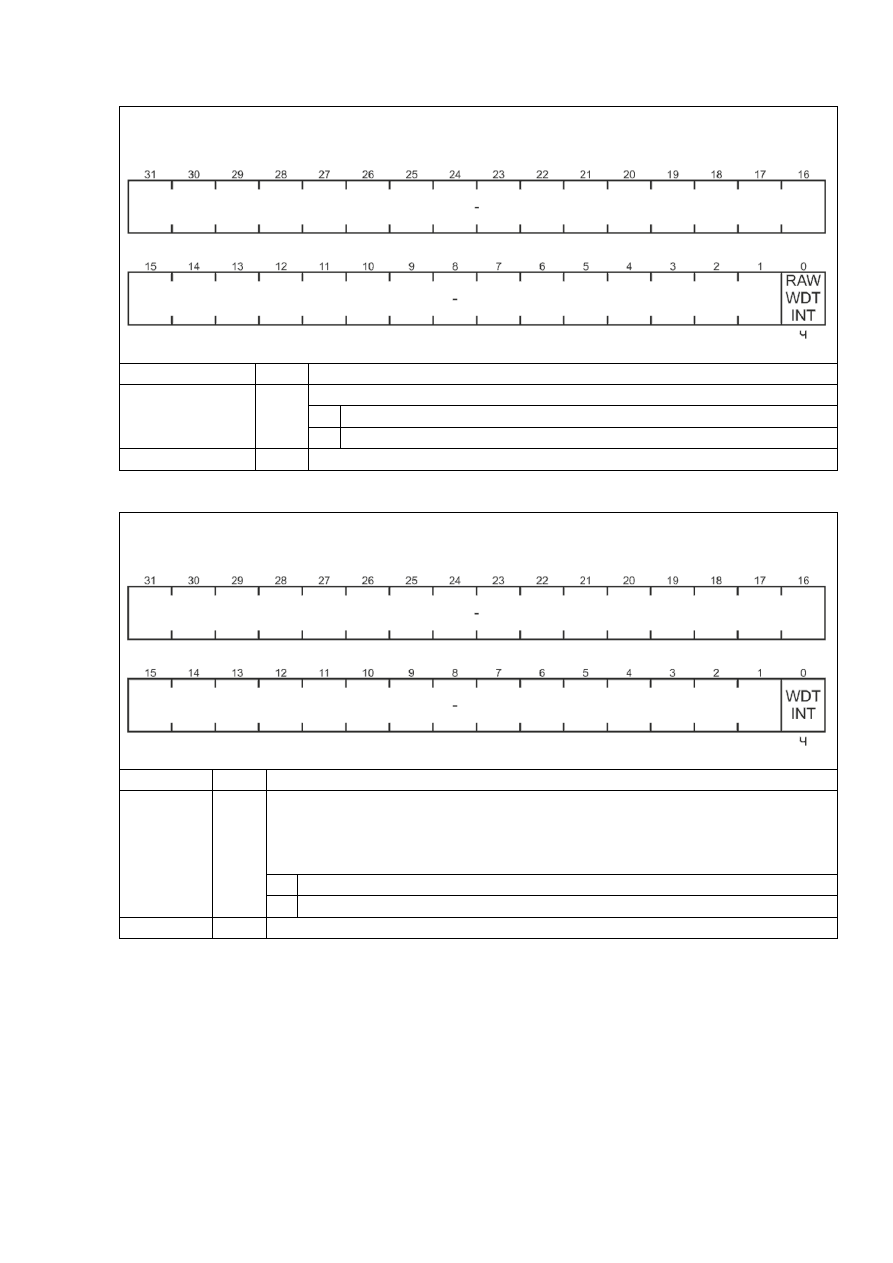

Т а б л и ц а А . 7 . 3 – Регистр прерывания

RIS

A000_0010h

Сброс: 00000000h

Поле

Бит

Описание

RAWWDTINT

Индикатор состояния немаскированного бита прерывания
0

Сброшен

Установлен

–

31-1 Зарезервировано

Т а б л и ц а А . 7 . 4 – Регистр маскированного прерывания

MIS

A000_0014h

Сброс: 00000000h

Поле

Бит

Описание

WDTINT

Индикатор состояния маскированного бита прерывания.
Сигнализирует  о появлении маскированного прерывания от счетчика.
Состояние  бита  WDTINT  это  «логическое  И»  битов  RAWWDTINT  и
INTEN
0

Сброшен

Установлен

–

31-1 Зарезервировано

МИКРОСХЕМА ИНТЕГРАЛЬНАЯ К1921ВК01Т. Руководство пользователя (от 10.09.2019) - часть 20
