МИКРОСХЕМА ИНТЕГРАЛЬНАЯ К1921ВК01Т. Руководство пользователя (от 10.09.2019)

Функционирование
1 Первичная структура, копирование данных задачи А. По получении первого

запроса на обслуживание контроллер выполняет четыре передачи DMA. Эти передачи
записывают альтернативную структуру управляющих данных для задачи А. Контроллер
генерирует автозапрос для канала, после чего проводит процедуру арбитража.

Далее контроллер выполняет задачу А с использованием альтернативных данных, по

окончании генерирует автозапрос для канала и проводит процедуру арбитража.

2 Первичная структура, копирование данных задачи B. По получении автозапроса

контроллер выполняет четыре передачи DMA. Эти передачи записывают альтернативную
структуру управляющих данных для задачи B. Контроллер генерирует автозапрос для
канала, после чего проводит процедуру арбитража.

Далее контроллер выполняет задачу B с использованием альтернативных данных, по

окончании генерирует автозапрос для канала и проводит процедуру арбитража.

3 Первичная структура, копирование данных задачи C. По получении автозапроса на

обслуживание контроллер выполняет четыре передачи DMA. Эти передачи записывают
альтернативную структуру управляющих данных для задачи C. Контроллер генерирует
автозапрос для канала, после чего проводит процедуру арбитража.

Далее контроллер выполняет задачу C с использованием альтернативных данных, по

окончании генерирует автозапрос для канала и проводит процедуру арбитража.

4 Первичная структура, копирование данных задачи D. По получении автозапроса на

обслуживание контроллер выполняет четыре передачи DMA. Эти передачи записывают
альтернативную структуру управляющих данных для задачи D. Контроллер записывает в
cycle_ctrl первичных данных значение 000b для индикации о том, что эта структура
управляющих данных является «неправильной». Далее контроллер генерирует автозапрос
для канала, после чего проводит процедуру арбитража.

Далее контроллер выполняет задачу D, используя тип цикла «основной». По

завершении задачи генерирует прерывание канала DMA (если было включено) и входит в
процедуру арбитража. Цикл работы с памятью в режиме «разборка-сборка» завершен.

Работа с периферией в режиме «разборка-сборка»

Алгоритм работы данного режима является оптимальным именно для работы с

периферией, но, несмотря на это, его использование возможно для любого типа передачи
данных: память – память, периферия – память, память – периферия, с помощью, как
программных запросов, так и запросов от периферии.

В данном режиме контроллер использует первичные управляющие данные для

программирования альтернативных управляющих данных.

Контроллер, получая начальный запрос на обработку, выполняет 4 передачи DMA,

заполняя  альтернативную  структуру  канала  данными,  доступными  для  первичной
управляющей  структуры.  По  окончании  этих  передач  контроллер  без  осуществления
арбитража  начинает  цикл  DMA,  используя  обновленные  альтернативные  управляющие
данные.  После  –  арбитраж,  затем  контроллер  выполняет  еще  4  передачи  DMA,  вновь
заполняя  альтернативную  структуру  данными  с  помощью  первичной  структуры.  Это
единственный  случай,  при  котором  контроллер  не  осуществляет  процедуру  арбитража
после выполнения передачи DMA, используя первичные управляющие данные.

Контроллер продолжает выполнять циклы DMA, меняя структуры управляющих

данных, пока не произойдет одно из следующих условий:

- передача с использованием альтернативной управляющей структуры будет

выполнена в режиме цикла «основной»;

- контроллер считает «неправильную» структуру управляющих данных. После

исполнения контроллером N передач с использованием первичных управляющих данных
он делает эти управляющие данные «неправильными» путем записи в поле cycle_ctrl
значения 000b.

Контроллер устанавливает прерывание канала DMA в этом режиме работы только

тогда, когда последний цикл передач DMA выполняется с использованием режима
«основной» Также необходимо помнить, что для режима «основной» авто-запросы не
действуют.

В таблице 8.10 указаны константы, которые должны быть записаны пользователем в

регистр CHANNEL_CFG первичной структуры управляющих данных канала для работы с
периферией в режиме «разборка-сборка».

Т а б л и ц а 8 . 1 0 – Конфигурация первичной структуры управляющих данных канала для
работы с периферией в режиме «разборка-сборка»

CHANNEL_CFG

Поле

Биты Конс-

танта

Пояснение

dst_inc

31-30

10b

Контроллер производит инкремент адреса с шагом в
двойное слово

dst_size

29-28

10b

Контроллер осуществляет передачу двойным словом

src_inc

27-26

10b

Контроллер производит инкремент адреса с шагом в
двойное слово

src_size

25-24

10b

Контроллер осуществляет передачу двойными словами

dst_prot_ctrl

23-21

–

Управление защитой шины при записи данных в
приемник. Задается пользователем

src_prot_ctrl

20-18

–

Управление защитой шины при чтении данных из
источника. Задается пользователем

R_power

17-14

0010b Контроллер выполняет 4 передачи DMA (2

= 2

= 4)

N-1

13-4

–

Настраивает контроллер на выполнение N передач DMA.
Так как поле R_power задает значение 2, то необходимо
задавать значение N, кратное 4. Число, равное N/4, это
количество раз, которое нужно настраивать
альтернативные управляющие данные.
Задается пользователем

next_use_burst 3

Для данного режима бит должен быть сброшен

cycle_ctrl

2-0

110b

Контроллер работает с периферией в режиме «разборка-
сборка» с использованием первичных управляющих
данных канала

В указатель конца данных источника SRC_DATA_END_PTR первичной структуры

необходимо записать адрес конца области памяти, в которой последовательно
расположены нужное количество наборов управляющих данных для программирования
альтернативной структуры канала.

В указатель конца данных приемника DST_DATA_END_PTR первичной структуры

необходимо записать адрес конца альтернативной управляющей структуры используемого
канала.

На рисунке 8.5 показан пример функционирования контроллера в режиме

«разборка-сборка».

Рисунок 8.5 –

Пример функционирования контроллера в режиме работы с

периферией «разборка-сборка»

Инициализация
1 Первичная структура управляющих данных настраивается для работы с

периферией в режиме «разборка-сборка» путем записи в cycle_ctrl значения 110b. Так как
управляющие данные канала состоят из 4 слов, R_power = 0010b. Поскольку количество
задач равно 4, то N = 16, т. е. в значение поля N–1 = 00Fh.

2 Управляющие данные для шагов A, B, C, D располагаются в области ОЗУ. Адрес

конца этой области заносится в регистр SRC_DATA_END_PTR первичных управляющих
данных. Пример размещения и заполнения управляющих данных для альтернативной
структуры, показан в таблице 8.11. Исходя из примера, в регистр SRC_DATA_END_PTR
необходимо занести значение 2000015Ch.

Т а б л и ц а 8 . 1 1 – Пример размещения управляющих данных для альтернативной
структуры

Тип данных

Адрес ОЗУ

Регистр

Значение

Управляющие
данные для
задачи D

2000015Ch

Не используется

XXXXXXXXh

20000158h

CHANNEL_CFG

cycle_ctrl = 001b, 2

= 4, N = 4

20000154h

DST_DATA_END_PTR

2000DE00h

20000150h

SRC_DATA_END_PTR

2000D000h

Управляющие
данные для
задачи C

2000016Ch

Не используется

XXXXXXXXh

20000168h

CHANNEL_CFG

cycle_ctrl = 111b, 2

= 8, N = 5

20000164h

DST_DATA_END_PTR

2000CE00h

20000160h

SRC_DATA_END_PTR

2000C000h

Окончание таблицы 8.11

Тип данных

Адрес ОЗУ

Регистр

Значение

Управляющие
данные для
задачи B

2000017Ch

Не используется

XXXXXXXXh

20000178h

CHANNEL_CFG

cycle_ctrl = 111b, 2

= 2, N = 8

20000174h

DST_DATA_END_PTR

2000BE00h

20000170h

SRC_DATA_END_PTR

2000B000h

Управляющие
данные для
задачи A

2000018Ch

Не используется

XXXXXXXXh

20000188h

CHANNEL_CFG

cycle_ctrl = 111b, 2

= 4, N = 3

20000184h

DST_DATA_END_PTR

2000AE00h

20000180h

SRC_DATA_END_PTR

2000A000h

В регистр DST_DATA_END_PTR первичной структуры необходимо занести адрес

конца альтернативной структуры управляющих данных используемого канала. Например,
при использовании канала 9 в регистр DST_DATA_END_PTR необходимо занести
значение XXXXX29Ch.

3 Включается контроллер DMA и разрешается работа канала путем установки

соответствующего каналу бита в регистре CHNL_ENABLE_SET и бита MASTER_ENBL в
регистре CFG. Также необходимо удостовериться, что запросы канала не замаскированы
(сброшен соответствующий каналу бит в регистре CHNL_REQ_MASK_SET).

Функционирование
1 Первичная структура, копирование данных для задачи А. По получении запроса на

обслуживание контроллер выполняет 4 передачи DMA. Эти передачи записывают
альтернативную структуру управляющих данных для задачи А.

Далее контроллер сразу же выполняет задачу А и по окончании проводит процедуру

арбитража. После выставления нового запроса на обслуживание, при условии, что этот
запрос является наиболее приоритетным, процесс продолжается.

2 Первичная структура, копирование данных для задачи B. Контроллер выполняет 4

передачи DMA. Эти передачи записывают альтернативную структуру управляющих
данных для задачи B.

Далее контроллер выполняет задачу B. Для завершения задачи необходимо три

запроса (программных или от периферии). По окончании контроллер проводит процедуру
арбитража. После выставления нового запроса на обслуживание, при условии, что этот
запрос является наиболее приоритетным, процесс продолжается.

3 Первичная структура, копирование данных для задачи C. Контроллер выполняет 4

передачи DMA. Эти передачи записывают альтернативную структуру управляющих
данных для задачи C.

Далее контроллер выполняет задачу C и по окончании проводит процедуру

арбитража.

После выставления периферией нового запроса на обслуживание, при условии, что

этот запрос является наиболее приоритетным, процесс продолжается.

4 Первичная структура, копирование данных для задачи D. Контроллер выполняет 4

передачи DMA. Эти передачи записывают альтернативную структуру управляющих
данных для шага D. Контроллер записывает в cycle_ctrl первичных данных значение 000b
для индикации о том, что эта структура управляющих данных является «неправильной».

Далее контроллер выполняет задачу D, используя основной цикл DMA, входит в

прерывание канала DMA (если включено) и запускает процедуру арбитража. Цикл работы
с периферией в режиме «разборка-сборка» завершен.

8.5

Индикация ошибок

Контроллер может отключить канал DMA Сi в следующих случаях:
- при завершении цикла DMA;
- при чтении режима канала «недействительный»;
- при появлении ошибки на шине AHB-Lite.
Как только контроллер получает сообщение об ошибке по шине AHB-Lite, он

отключает канал, в котором обнаружена ошибка и устанавливает флаг ERR_CLR в
одноименном регистре.

Для того чтобы определить канал, в котором произошла ошибка, программа,

выполняемая процессором, должна всегда хранить данные о каналах, которые недавно
вызывали прерывания, т. е. завершали работу и отключались.

Алгоритм определения канала с ошибкой:
- необходимо прочитать регистр CHNL_ENABLE_SET с целью создания текущего

списка отключенных каналов;

- процессор должен сравнить список выключенных каналов, полученный в

результате чтения регистра CHNL_ENABLE_SET, с данными о каналах, которые недавно
вызывали прерывания. Канал, который отключился и по которому отсутствуют данные о
вызове прерывания, это и есть канал, с которым связана ошибка.

В контроллере DMA присутствует возможность использования режимов защиты

шины  AHB-Lite:  при  записи  в  приемник,  при  чтении  из  источника  и  при  обращении  к
структурам  управляющих  данных  каналов.  Защита  шины  в  каждой  из  ситуаций
настраивается  индивидуально.  Доступными  режимами  защиты  являются:  кэширование,
буферизация, привилегированный доступ.

Защита шины при записи в приемник настраивается полем dst_prot_ctrl в ячейке

CHANNEL_CFG структуры управляющих данных канала.

Защита шины при чтении из источника настраивается полем src_prot_ctrl в ячейке

CHANNEL_CFG структуры управляющих данных канала.

Защита шины при обращении контроллера к структурам управляющих данных

каналов настраивается полем CHNL_PROT_CTRL в регистре CFG.

Прерывания

Таблица прерываний представляет собой перечень адресов, соответствующих

определенным обработчикам прерываний (см. таблицу 9.1).

Т а б л и ц а 9 . 1 – Таблица прерываний

Номер

вектора

Смещение

Обозначение

Описание

0000h

Вершина стека

0004h

Reset

Сброс

0008h

NMI

Немаскируемое прерывание NMI

000Ch

HardFault

Любой отказ, если соответствующий
обработчик не может быть запущен

0010h

MemManage

Прерывание по отказу системы управления
памятью

0014h

BusFault

Прерывание по отказу шины AHB

0018h

UsageFault

Прерывание по ошибке программы

001Ch-
0028h

Зарезервировано

002Ch

SVCall

Обработка прерываний, вызванных
инструкцией SVC

0030h

DebugMonitor

Прерывание монитора отладки

0034h

Зарезервировано

0038h

PendSV

Прерывание системного уровня.
В приложении используется вызов
«Супервизор», если этот запрос
обслуживается базовой операционной
системой

003Ch

SysTick

Прерывание системного уровня.
Прерывание вызывается таймером SysTick

0040h

WWDG

Прерывание блока сторожевого таймера

0044h

I2C0

Прерывание блока I2C_0

0048h

I2C1

Прерывание блока I2C_1

004Ch

TIM0

Прерывание таймера 0

0050h

TIM1

Прерывание таймера 1

0054h

TIM2

Прерывание таймера 2

0058h

DMA_Stream0

Прерывания контроллера DMA

005Ch

DMA_Stream1

0060h

DMA_Stream2

0064h

DMA_Stream3

0068h

DMA_Stream4

006Ch

DMA_Stream5

0070h

DMA_Stream6

0074h

DMA_Stream7

0078h

DMA_Stream8

007Ch

DMA_Stream9

0080h

DMA_Stream10

0084h

DMA_Stream11

Продолжение таблицы 9.1

Номер

вектора

Смещение

Обозначение

Описание

0088h

DMA_Stream12

Прерывания контроллера DMA

008Ch

DMA_Stream13

0090h

DMA_Stream14

0094h

DMA_Stream15

0098h

DMA_Stream16

009Ch

DMA_Stream17

00A0h

DMA_Stream18

00A4h

DMA_Stream19

00A8h

DMA_Stream20

00ACh

DMA_Stream21

00B0h

DMA_Stream22

00B4h

DMA_Stream23

00B8h

UART0_MS

Прерывания блока UART 0

00BCh

UART0_RX

00C0h

UART0_TX

00C4h

UART0_RT

00C8h

UART0_E

00CCh

UART0

00D0h

UART1_MS

Прерывания блока UART 1

00D4h

UART1_RX

00D8h

UART1_TX

00DCh

UART1_RT

00E0h

UART1_E

00E4h

UART1

00E8h

UART2_MS

Прерывания блока UART 2

00ECh

UART2_RX

00F0h

UART2_TX

00F4h

UART2_RT

00F8h

UART2_E

00FCh

UART2

0100h

UART3_MS

Прерывания блока UART 3

0104h

UART3_RX

0108h

UART3_TX

010Ch

UART3_RT

0110h

UART3_E

0114h

UART3

0118h

PWM0

Общее прерывание блока 0 ШИМ

011Ch

PWM0_HD

Общее прерывание блока 0 ШИМ высокого
разрешения

0120h

PWM0_TZ

Прерывание детектора аварий блока 0 ШИМ

0124h

PWM1

Общее прерывание блока 1 ШИМ

0128h

PWM1_HD

Общее прерывание блока 1 ШИМ высокого
разрешения

012Ch

PWM1_TZ

Прерывание детектора аварий блока 1 ШИМ

0130h

PWM2

Общее прерывание блока 2 ШИМ

0134h

PWM2_HD

Общее прерывание блока 2 ШИМ высокого
разрешения

0138h

PWM2_TZ

Прерывание детектора аварий блока 2 ШИМ

Продолжение таблицы 9.1

Номер
вектора

Смещение

Обозначение

Описание

013Ch

PWM3

Общее прерывание блока 3 ШИМ

0140h

PWM3_HD

Общее прерывание блока 3 ШИМ высокого
разрешения

0144h

PWM3_TZ

Прерывание детектора аварий блока 3 ШИМ

0148h

PWM4

Общее прерывание блока 4 ШИМ

014Ch

PWM4_HD

Общее прерывание блока 4 ШИМ высокого
разрешения

0150h

PWM4_TZ

Прерывание детектора аварий блока 4 ШИМ

0154h

PWM5

Общее прерывание блока 5 ШИМ

0158h

PWM5_HD

Общее прерывание блока 5 ШИМ высокого
разрешения

015Ch

PWM5_TZ

Прерывание детектора аварий блока 5 ШИМ

0160h

PWM6

Общее прерывание блока 6 ШИМ

0164h

PWM6_HD

Общее прерывание блока 6 ШИМ высокого
разрешения

0168h

PWM6_TZ

Прерывание детектора аварий блока 6 ШИМ

016Ch

PWM7

Общее прерывание блока 7 ШИМ

0170h

PWM7_HD

Общее прерывание блока 7 ШИМ высокого
разрешения

0174h

PWM7_TZ

Прерывание детектора аварий блока 7 ШИМ

0178h

PWM8

Общее прерывание блока 8 ШИМ

017Ch

PWM8_HD

Общее прерывание блока 8 ШИМ высокого
разрешения

0180h

PWM8_TZ

Прерывание детектора аварий блока 8 ШИМ

0184h

ADC_SEQ0

Прерывание блока АЦП

0188h

ADC_SEQ1

018Ch

ADC_SEQ2

0190h

ADC_SEQ3

0194h

ADC_SEQ4

0198h

ADC_SEQ5

019Ch

ADC_SEQ6

01A0h

ADC_SEQ7

01A4h

ADC_CompInt

Прерывание компараторов блока АЦП

01A8h

CAP0

Прерывание блока захвата CAP_0

01ACh

CAP1

Прерывание блока захвата CAP_1

01B0h

CAP2

Прерывание блока захвата CAP_2

01B4h

CAP3

Прерывание блока захвата CAP_3

01B8h

CAP4

Прерывание блока захвата CAP_4

01BCh

CAP5

Прерывание блока захвата CAP_5

01C0h

QEP0

Прерывание квадратурного декодера QEP_0

01C4h

QEP1

Прерывание квадратурного декодера QEP_1

01C8h

BootFlash

Прерывание контроллера загрузочной флеш-памяти

01CCh

CMP0

Прерывание блока аналогового компаратора 0

100

01D0h

CMP1

Прерывание блока аналогового компаратора 1

101

01D4h

CMP2

Прерывание блока аналогового компаратора 2

102

01D8h

SPI0

Прерывание контроллера SPI_0

103

01DCh

SPI1

Прерывание контроллера SPI_1

104

01E0h

SPI2

Прерывание контроллера SPI_2

Окончание таблицы 9.1

Номер

вектора

Смещение Обозначение

Описание

105

01E4h

SPI3

Прерывание контроллера SPI_3

106

01E8h

UserFlash

Прерывание контроллера пользовательской флеш-памяти

107

01ECh

GPIOA

Прерывание контроллера GPIO порта А

108

01F0h

GPIOB

Прерывание контроллера GPIO порта B

109

01F4h

GPIOC

Прерывание контроллера GPIO порта C

110

01F8h

GPIOD

Прерывание контроллера GPIO порта D

111

01FCh

GPIOE

Прерывание контроллера GPIO порта E

112

0200h

GPIOF

Прерывание контроллера GPIO порта F

113

0204h

GPIOG

Прерывание контроллера GPIO порта G

114

0208h

GPIOH

Прерывание контроллера GPIO порта H

115

020Ch

Ethernet

Прерывание контроллера Ethernet

116

0210h

CAN0

Прерывания контроллера CAN

117

0214h

CAN1

118

0218h

CAN2

119

021Ch

CAN3

120

0220h

CAN4

121

0224h

CAN5

122

0228h

CAN6

123

022Ch

CAN7

124

0230h

CAN8

125

0234h

CAN9

126

0238h

CAN10

127

023Ch

CAN11

128

0240h

CAN12

129

0244h

CAN13

130

0248h

CAN14

131

024Ch

CAN15

132

0250h

RTC

Прерывание блока RTC

133

0254h

USB

Прерывание контроллера USB OTG

Первоначально адрес начала таблицы прерываний 00000000h.
Таблица векторов может быть размещена по другому адресу в памяти программ или

в ОЗУ. В случае размещения таблицы прерываний в области ОЗУ появляется возможность
изменять обработчики прерываний в процессе выполнения программы. Положение
таблицы векторов в памяти определяется регистром VTOR, см. таблицу 9.2.

Т а б л и ц а 9 . 2 – Регистр смещения таблицы векторов

VTOR

E000_ED08h

Сброс: 00000000h

з ч

TBLOFF

з ч

TBLOFF

Окончание таблицы 9.2

Поле

Биты

Описание

TBLOFF

31-10

Биты 31-10 адреса таблицы векторов

9-0

Данные биты всегда должны быть равны 0, т.к. адрес таблицы
векторов должен быть выровнен по границе 1024 байт

Обработчики прерываний можно динамически менять, но при этом обязательно

следует располагать следующие элементы:

- начальное значение основного указателя стека;
- вектор сброса Reset;
- вектор NMI;
- вектор исключения HardFault.
Остальные прерывания не могут генерироваться, пока не будут разрешены.

Контроллер прерываний NVIC

Контроллер обеспечивает:
- программное задание уровня приоритета независимо для каждого прерывания в

диапазоне от 0 до 7 (прерывание с уровнем 0 имеет наивысший приоритет);

- генерирование сигнала прерывания по фронту и по уровню сигнала;
- динамическое изменение приоритета прерываний;
- разделение по группам с одинаковым приоритетом и по подгруппам внутри одной

группы;

- передача управления из одного обработчика в другой без восстановления

контекста.

Процессор автоматически сохраняет в стеке свое состояние при входе в обработчик

прерывания и восстанавливает свое состояние после завершения обработки прерывания,
т. е. без необходимости программирования этих операций.

Обработка прерываний по уровню и по фронту

Контроллер прерываний поддерживает прерывания, как по фронту, так и по уровню.

Прерывание по фронту – импульсное прерывание, которое может иметь длительность
большую или равную длительности такта системной частоты.

Прерывание по уровню возникает до тех пор, пока устройством удерживается

заданный уровень сигнала. Если прерывание по уровню не было снято до завершения
работы обработчика прерываний, то контроллер NVIC вновь начинает его обработку.

В случае прихода импульсного прерывания от любого источника в момент

обработки предыдущего, в контроллере устанавливается флаг, сигнализирующий о
приходе нового прерывания, которое будет обработано после завершения обработки
текущего прерывания. В случае, если контроллер NVIC находится в состоянии ожидания
и приходит импульсное прерывание от того же источника, обработка выполнится только
один раз.

Для управления прерываниями используются пять групп регистров ISER, ICER,

ISPR, ICPR и IABR. Подробное описание в приложении В.

Порты

В состав микроконтроллера входят порты ввода-вывода: 8-разрядный порт H и семь

16-разрядных портов – порт A, порт B, порт C, порт D, порт E, порт F, порт G. Структуры
всех портов и функционирование идентичны.

Полученные данные сохраняются в регистре DATA порта. Данные для передачи

записываются в регистр DATAOUT порта.

Каждый цифровой вывод порта микроконтроллера может использоваться как

двунаправленный вывод общего назначения (режим GPIO). Помимо этого все выводы
имеют альтернативные функции (от одной до трех, а выводы A0 – A7 по четыре).

Управление выводами осуществляется посредством регистров общего назначения и

регистров GPIO.

На рисунке 10.1 приведена структурная схема нулевого вывода цифрового порта А

микроконтроллера. Серым цветом отмечены нулевые биты регистров управления. Схемы
всех выводов идентичны.

Рисунок 10.1 – Вывод цифрового порта А микроконтроллера

и управляющие регистры

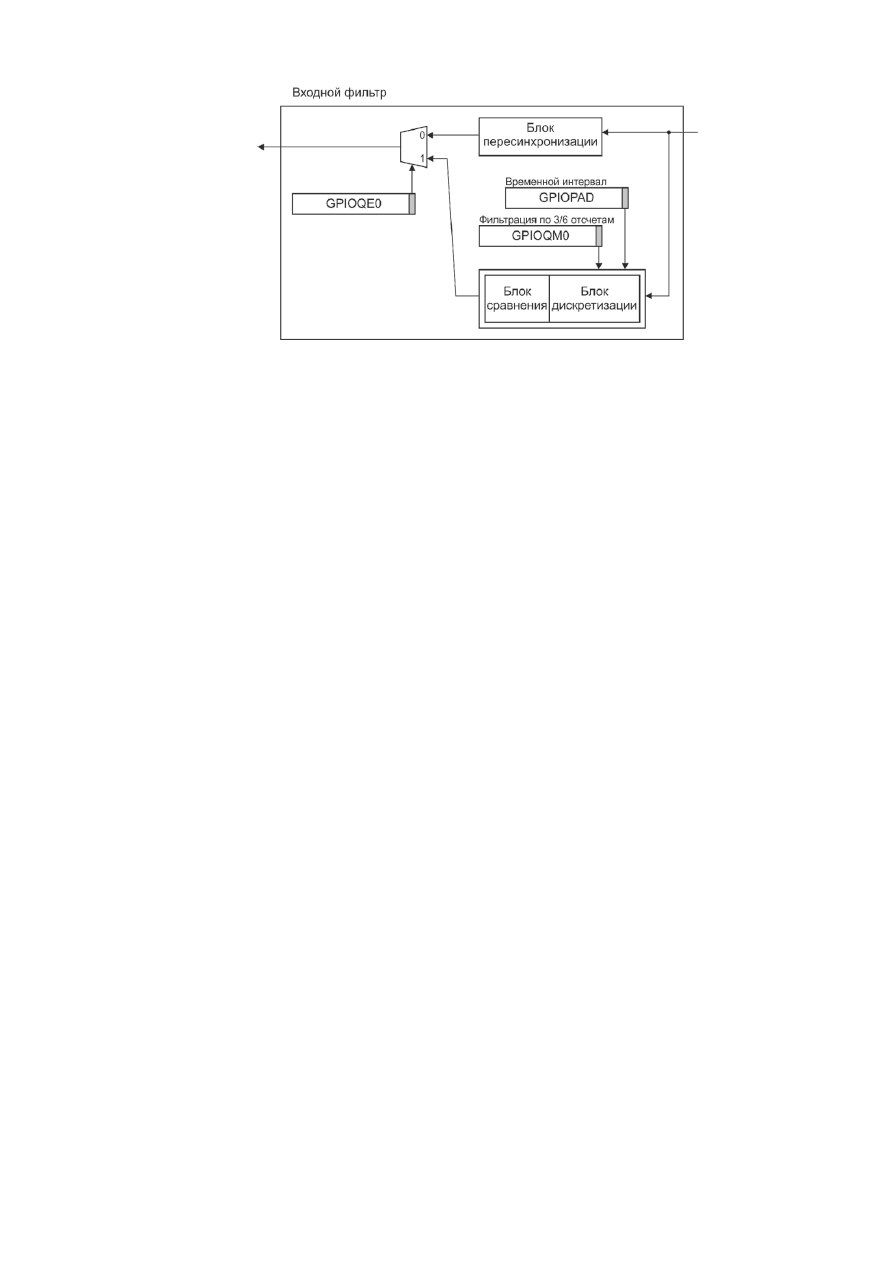

Схема состоит из двунаправленной площадки вывода, фильтра входных сигналов,

мультиплексора выбора номера альтернативной функции, мультиплексора выбора режима
работы (режим GPIO либо режим альтернативной функции).

Для каждого вывода задается режим работы (регистры GPIODEN, OUTENSET),

номер альтернативной функции, режим подтяжки Pull-up (регистр GPIOPUCTL), режим

нагрузочной  способности  (регистр  GPIODSCTL),  а  также  производится  настройка  на
работу в режиме с открытым коллектором (регистр GPIOODCTL). Входной сигнал может
подаваться  для  дальнейшей  обработки  как  напрямую  (асинхронный  вход),  так  и
проходить обработку через фильтр.

После сброса все выводы, кроме выводов JTAG, выводов D11 и E0, конфигурируются

как  выводы  общего  назначения  (режим  GPIO)  и  находятся  в  третьем  состоянии.
Направление  работы  выводов  определяется  состоянием  бит  регистра  OUTENSET  (для
сброса установленных бит следует записать единицы в регистр OUTENCLR).

Для перевода желаемого вывода порта в режим альтернативной функции

необходимо  установить  соответствующий  бит  в  регистре  ALTFUNCSET  порта.  Для
отключения  альтернативной  функции  нужно  записать  единицу  в  соответствующий  бит
регистра  ALTFUNCCLR.  Выбор  номера  альтернативной  функции  осуществляется
посредством регистра GPIOPCTLx. Каждому выводу соответствуют два бита регистра.

На рисунке 10.2 показана функциональная схема блока управления альтернативной

функцией вывода.

Рисунок 10.2 – Схема блока управления альтернативной функцией вывода

Рисунок 10.3 – Схема соединения блоков управления альтернативными функциями

выводов микроконтроллера и блока UART2

Входы и выходы периферийных блоков в процессе работы коммутируются с

выводами  микроконтроллера  при  условии,  что  для  этих  выводов  включен  режим
альтернативной  функций.  В  связи  с  этим  периферийный  блок  может  передавать
информацию  на  несколько  выводов  одновременно.  В  то  же  время  прием  информации
может  осуществляться  только  с  одного  вывода,  во  избежание  конфликтов  уровней
сигналов  (для  этого  дополнительно  предусмотрена  система  приоритета  альтернативных
функций).  Количество  выводов,  сигналы  с  которых  могут  быть  переданы  на
периферийный блок, для каждого блока различно (от одного до трех).

Для примера, рассмотрим схему взаимодействия входа RxD блока UART2 и выводов

микроконтроллера, запрограммированных на прием внешних сигналов (см. рисунок 10.3).

Блок UART2 может принимать информацию с одного из выводов F11, D0 или F4.

Режим альтернативной функции может быть включен как для одного вывода (на который
поступают внешние данные), так и для всех трех. Номер альтернативной функции
UART_RxD2 для каждого из выводов разный.

Варианты программирования выводов для приема данных:
1 Прием данных предполагается осуществлять через вывод F11. Альтернативная

функция  UART_RxD2  является  первой  и  имеет  наивысший  приоритет.  Для  выбора  этой
функции  в  регистре  GPIOPCTLF  в  поле  Pin11  следует  записать  значение  00h  (значение
после сброса). Состояния полей Pin0 (регистр GPIOPCTLD) и Pin4 (регистр GPIOPCTLF)
не  важно.  Т. е.  даже  если  одновременно  будут  включены  функции  UART_RxD2  для
вывода F11 и любого из двух других, на вход блока UART2 будет скоммутирован вывод
F11.

2 Прием данных предполагается осуществлять через вывод D0. Альтернативная

функция UART_RxD2 является второй и имеет средний приоритет. Для выбора этой
функции в регистре GPIOPCTLD в поле Pin0 следует записать значение 01h.

Состояние поля Pin4 (регистр GPIOPCTLF) не важно, а вот состояние поля Pin11

(регистр  GPIOPCTLF)  не  должно  быть  00b  (т. е.  для  вывода  F11  должна  быть  выбрана
любая  альтернативная  функция  кроме  UART_RxD2).  Только  в  этом  случае  вывод  D0
будет скоммутирован на вход блока UART2.

Если для выводов F11 и D0 одновременно выбрана функция UART_RxD2, то

согласно  приоритету,  на  вход  блока  UART2  будет  скоммутирован  вывод  F11  (даже  в
случае,  если  режим  альтернативной  функции  этого  вывода  выключен)  и  соответственно
данные с вывода D0 не будут приняты.

3 Прием данных предполагается осуществлять через вывод F4. Альтернативная

функция UART_RxD2 является третьей и имеет низший приоритет. Для выбора этой
функции в регистре GPIOPCTLF в поле Pin4 следует записать значение 10h.

При этом состояние поля Pin11 (регистр GPIOPCTLF) не должно быть 00b и

состояние поля Pin0 (регистр GPIOPCTLD) не должно быть 01b (т. е. для выводов F11 и
D0 должны быть выбраны любые альтернативные функции кроме UART_RxD2). В этом
случае вывод F4 будет скоммутирован на вход блока UART2.

Если для выводов F4 и F11 и/или D0 одновременно выбрана функция UART_RxD2,

то на вход блока UART2 будет скоммутирован вывод, альтернативная функция которого
имеет более высокий приоритет и соответственно данные с вывода F4 не будут приняты.

Указанные

правила

программирования

выводов

для

приема

данных

распространяются на все периферийные блоки.

Для разрешения работы вывода необходимо установить соответствующий бит в

регистре GPIODENi. Если бит сброшен, то вывод находится в третьем состоянии.

Выводы A1 – A7 могут также использоваться как входы аналогового компаратора.
Ко всем площадкам выводов подключены входные фильтры. На рисунке 10.4

показана структурная схема фильтра нулевого вывода порта А (в названии регистров
присутствует «0», указывая на управляющие регистры порта А).

Рисунок 10.4 – Структурная схема фильтра нулевого вывода порта А

Входной сигнал с вывода порта может приниматься как напрямую (асинхронный

режим), так  и пересинхронизироваться (синхронизироваться с тактовой частотой работы
микроконтроллера). Управление осуществляется регистром GPIOSEi. Дополнительно есть
возможность  включения  накопления  трех  или  шести  отсчетов  входного  сигнала  для
помехоустойчивости  вывода.  Если  результаты  всех  отсчетов  совпадают,  сигнал
передается  дальше  по  схеме,  в  противном  случае  состояние  сигнала  не  меняется.
Временные интервалы между отсчетами задаются в количестве тактов системной частоты
посредством регистров GPIOQPAD и GPIOQPEH. Временной интервал задается один для
всех выводов порта.

Включение фильтра и задание режима его работы осуществляется посредством

регистров GPIOQEi, GPIOQMi.

Схема вывода позволяет также осуществлять гибкое управление прерываниями и

задавать,  по  какому  аппаратному  событию  генерировать  прерывание  (по  какому  фронту
или  уровню).  При  возникновении  прерывания  в  регистре  INTSTATUS  устанавливается
соответствующий  флаг,  и  выставляется  прерывание  в  контроллере  прерываний  NVIC.
Прерывание может быть сгенерировано программно записью единицы в соответствующий
бит регистра INTSTATUS.

Прерывание может быть сброшено программно записью единицы в

соответствующий бит регистра INTCLEAR. Для разрешения прерывания вывода порта
следует записать единицу в соответствующий выводу бит регистра INTENSET, а для
запрета прерывания – единицу в бит регистра INTENCLR.

Для задания события, по которому генерируется прерывание, используются

регистры INTTYPESET и INTPOLSET, а для сброса настроек – INTTYPECLR и
INTPOLCLR, соответственно.

Для управления состоянием выводов порта дополнительно используется механизм

маскирования. Он позволяет устанавливать желаемый уровень сигнала на нужном выводе,
не затрагивая состояние других выводов. 16-разрядный порт условно разбивается на
старший и младший байты; для доступа по маске к младшему байту используется массив
регистров MASKLOWBYTE, а к старшему – MASKHIGHBYTE.

Каждый массив состоит из 256 регистров, каждый регистр имеет порядковый номер

(от  00h  до  FFh),  который  является  маской.  Так,  например,  для  порта  А  выделены  две
области памяти с адресами 80010400h – 800107FCh для  младшего байта и 8001_0800h –
80010BFCh для  старшего.  Биты  адреса  с 9 по 2 являются  маской. Таким образом,  адресу
80010400h  соответствует  маска  00h  (MASKLOWBYTE[0x00]),  адресу  80010404h  –  01h
(MASKLOWBYTE[0x01]) и т. д.

Для того, чтобы изменить состояние выводов порта с использованием маски, нужно

записать новое значение в соответствующий элемент массива (MASKLOWBYTE или
MASKHIGHBYTE) с порядковым номером, совпадающим со значением маски.

Разряды порта, закрытые «нулями» маски, останутся неизменными, а остальные

примут новые значения. На рисунке 10.5 показан механизм маскирования младшего байта
порта А.

Рисунок 10.5 – Механизм изменения состояния младшего байта порта А

с маскированием

Для изменения 0, 1, 6 и 7 битов регистра порта нужно использовать маску

11000011b. Эта маска является частью (биты с 9 по 2)  адреса 8001070Ch (дополнительно
механизм  вычисления  маски  указан  на  рисунке  10.5).  Новое  значение  XX90h  данных,
которое  требуется  передать  в  порт  (при  этом  старший  байт  числа  не  важен),  нужно
записать в ячейку с адресом 8001070Ch. Далее это значение будет аппаратно маскировано
и размещено в регистре порта DATAOUT.

Аналогично выполняется маскирование старшего байта (см. рисунок 10.6). Разница

лишь в том, что в данном случае берется старший байт нового значения, а младший не
важен.

Рисунок 10.6 – Механизм изменения состояния старшего байта порта А

с маскированием

Таймеры

Микроконтроллер содержит три блока 32-разрядных таймеров. Все блоки

идентичны.

Счетчик таймера работает по системному тактовому сигналу. Кроме этого таймер

может управляться внешним сигналом, а также синхронизироваться по внешнему
сигналу. На рисунке 11.1 представлена функциональная схема таймера.

Рисунок 11.1 – Функциональная схема таймера

Управление таймером осуществляется посредством регистра CTRL. Начальное

значение задается регистром VALUE. Для включения таймера нужно установить бит ON.
Счетчик таймера декрементируется от значения заданного регистром  VALUE до нуля на
частоте  тактового  сигнала  микроконтроллера.  По  достижении  нуля  счетчик  таймера
загружается  значением,  заданным  регистром  перезагрузки  RELOAD,  и  если  разрешено
битом INTEN, генерируется прерывание. При возникновении прерывания устанавливается
флаг INT в регистре INTSTATUS_INTCLEAR.

Если установлен бит EXTINPUT_EN, то счетчик таймера работает на частоте

тактового сигнала микроконтроллера, только если сигнал на входе EXTIN имеет уровень
логической единицы.

Если одновременно установлены биты EXTINPUT_EN и EXTINPUT_CLK, то

тактирование счетчика таймера происходит по положительному фронту внешнего
сигнала, приходящего на вход EXTIN. При этом частота внешнего сигнала должна быть
как минимум в два раза меньше частоты системного тактового сигнала.

Для каждого таймера имеется свой внешний вход синхронизации EXTIN. Для

таймера  0  это  Timer_IN0,  для  таймеров  1  и  2  –  Timer_IN1  и  Timer_IN2,  соответственно,
которые  являются  альтернативными  функциями  различных  выводов  микроконтроллера.
Дополнительно  на  внешний  вход  синхронизации  таймера  2  подключены  сигналы  блока
RTC  с  частотой  1  Гц  и  1  кГц.  Выбор  сигнала  внешней  синхронизации  для  таймера  2
осуществляется посредством регистра TEST_PWM_MUX.

МИКРОСХЕМА ИНТЕГРАЛЬНАЯ К1921ВК01Т. Руководство пользователя (от 10.09.2019) - часть 5
