СХЕМА ТЕПЛОСНАБЖЕНИЯ ЗЛАТОУСТОВСКОГО ГОРОДСКОГО ОКРУГА. ОБОСНОВЫВАЮЩИЕ МАТЕРИАЛЫ (2021 год) - часть 2

Глава 1. Обосновывающие материалы Схемы теплоснабжения Златоустовского городского округа





17

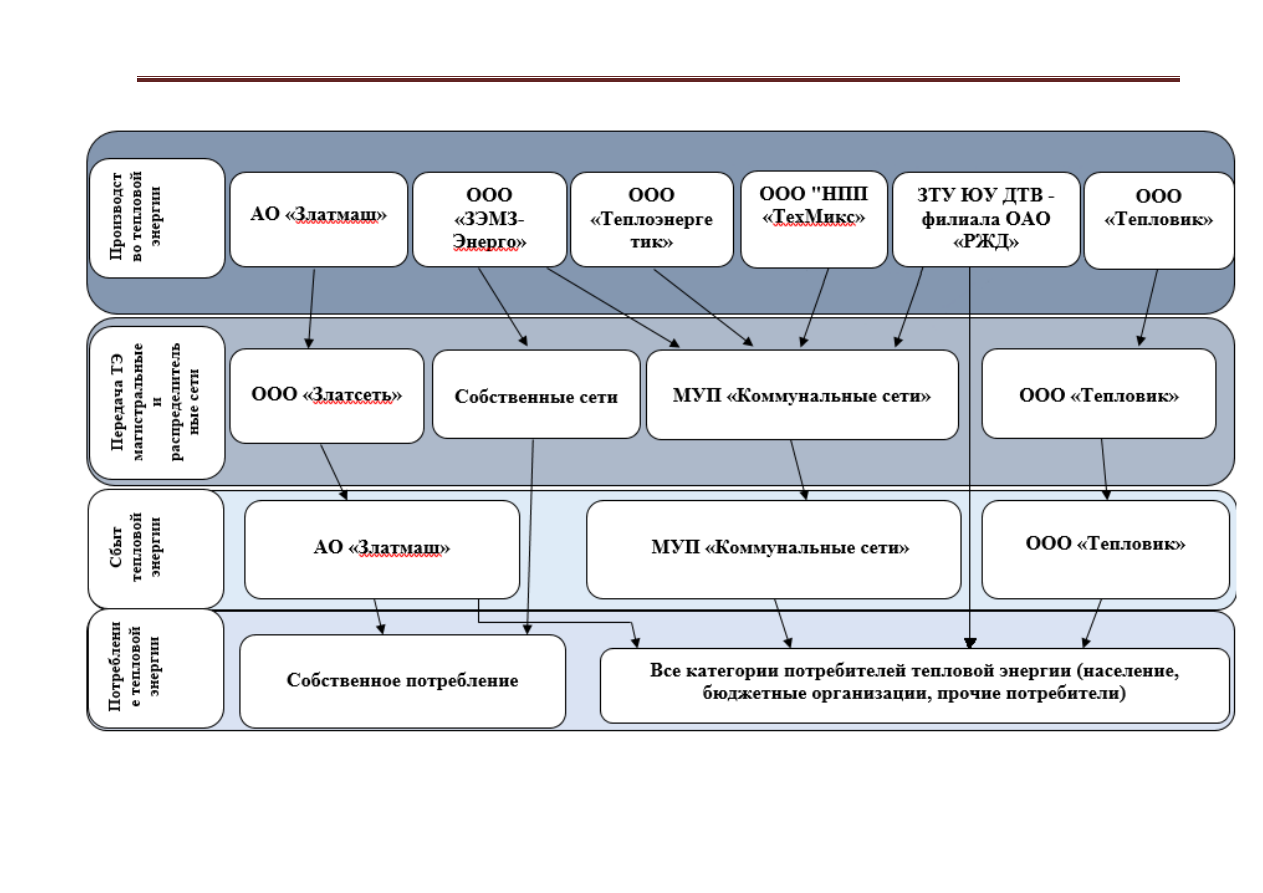

Рисунок 1.3-1.

Функциональная структура системы теплоснабжения г. Златоуста

Глава 1. Обосновывающие материалы Схемы теплоснабжения Златоустовского городского округа



18

1.4. Зоны действия производственных котельных

Зоны  действия  ведомственных  (промышленных)  энергоисточников,  в  большинстве,  со-

ставляют единое целое с предприятием, в основном, расположены на одной промплощадке. От-

дельные предприятия, не имеющие своих источников тепла, и расположенные в зонах действия

ближайших котельных заключают с ними договор на теплопотребление - напрямую.



1.5. Зоны действия индивидуального теплоснабжения

Здания  индивидуальной  жилой  застройки  (одно-,  двухэтажные,  в  большей  части  -  дере-

вянные), как правило, не присоединены к системам централизованного теплоснабжения. Тепло-

снабжение индивидуальной жилой застройки осуществляется либо от индивидуальных газовых

котлов, либо используется печное отопление или электроотопление.

К  индивидуальным  можно  отнести  согласно  действующему  законодательству  можно

отнести  и  крышные  котельные,  принадлежащие  собственникам  многоквартирных  домов.

Кроме  того,  индивидуальные  котельные  или  когенерационные  установки  применяются  для

теплоснабжения  гостиничных  и  офисных  комплексов,  торговых  комплексов  и  отдельных

промышленных зданий.

Глава 1. Обосновывающие материалы Схемы теплоснабжения Златоустовского городского округа



19

2.



ИСТОЧНИКИ



ТЕПЛОВОЙ



ЭНЕРГИИ

2.1. Описание  изменений  технических  характеристик  основного  оборудования

источников  тепловой  энергии,  зафиксированных  за  период,  предшествующий  актуали-
зации схемы теплоснабжения

За базовый период произошли следующие изменения:
1)



 Котельная филиала АО «Росспиртпром» «ЗЛВЗ» продана ООО «Теплосервис» и пере-

дана в эксплуатацию ООО «Теплоэнергетик»

2)



 Построена БМК «Шапошникова», для замещения мощностей луча №7 от ТЭЦ, обслу-

живаемой ООО «ЗЭМЗ-Энерго», и передана в эксплуатацию ООО «Тепловик».

2.2. Структура и технические характеристики основного оборудования

В сфере теплоснабжения ЗГО работают следующие крупные характерные группы источников

тепловой энергии:



 ТЭЦ АО «Златмаш»;



 ТЭЦ, обслуживаемая ООО «ЗЭМЗ-Энерго»;



 Котельные ООО «Теплоэнергетик»  ;



 Прочие котельные, передачу тепловой энергии от которых осуществляет МУП «Коммуналь-

ные сети»  ;



 Котельные ООО «Тепловик»  ;





 Котельная ЗТУ ЮУ ДТВ – филиала ОАО «РЖД»  ст. Аносово.

Распределение установленной мощности оборудования теплоисточников по категориям пред-

ставлено на рисунке 2.2-1.



Рис. 2.2-1.

Распределение установленной тепловой мощности по теплоснабжающим

организациям города

608,3 Гкал/ч; 40%

405,0 Гкал/ч; 27%

452,7 Гкал/ч; 30%

40,4 Гкал/ч; 3%

2,0 Гкал/ч; 0%

ТЭЦ АО «Златмаш»

ТЭЦ ООО «ЗЭМЗ-Энерго»

Котельные ООО «Теплоэнергетик»

Прочие котельные, передачу тепловой энергии от которых осуществляет МУП «Коммунальные сети»

Котельные ООО «Тепловик»

Глава 1. Обосновывающие материалы Схемы теплоснабжения Златоустовского городского округа



20

2.2.1. Источники комбинированной выработки электрической и тепловой энергии

2.2.1.1. ТЭЦ АО «Златмаш»

ТЭЦ АО  «Златоустовский машиностроительный завод»



расположена по адресу: Парко-

вый  проезд,  1  и  введена  в  эксплуатацию  в  1958  году.  Вырабатывает  тепловую  энергию  для

предприятий и населения юго-восточного района с населением почти 50 тыс. человек, электро-

энергия  вырабатывается  для  собственных  нужд  ТЭЦ  и  на  частичное  потребление,  приблизи-

тельно 20% электроэнергии, для производственных процессов.

Суммарная  установленная  электрическая  мощность  станции  составляет  13  МВт.  Сум-

марная установленная тепловая мощность станции 608,3 Гкал/ч, в т. ч. мощность в горячей воде

– 450 Гкал/ч, в паре – 250 т/ч.

На ТЭЦ установлено две турбины Р-4-2,1-0,3 и две турбины ОР 2,5-15/6.

           Таблица 2.2.1.1-1.

Характеристика турбинного отделения



Тип

Установленная электрическая мощ-

ность, МВт

Давление острого пара,

кгс/см

2



Температура острого

пара, ºC

Р-4-2,1-0,3

4

21

350

Р-4-2,1-0,3

4

21

350

ОР 2,5-15/6

2,5

21

350

ОР 2,5-15/6

2,5

21

350



На ТЭЦ установлено четыре паровых котла типа «Буккау-Вольф» производительностью

50 т/ч и два котла типа Б-25/15ГМ производительностью 25 т/ч. Краткая характеристика котлов

представлена в таблице ниже. Вырабатываемый котлами пар используется для выработки элек-

троэнергии. Отработанный после турбин пар используется для нагрева сетевой воды в подогре-

вателях  ПСВ  200У  №  1,  2,  ПСВ  125  №  3,4  на  химводоподготовку  (атмосферные  деаэраторы,

подогреватели сырой воды 4 штуки), на мазутное хозяйство и заводским потребителям.





Таблица 2.2.1.1-2

 . Характеристика энергетических котлов



Ст.

№

Тип (марка)

котла

Установленная мощ-

ность, Гкал/ч

Давление остро-

го пара, кгс/см

2



Температура

острого пара, ºC

Паропроизво-

дительность, т/ч

1

Паровой котел
«Буккау-Вольф»

31,5

25

350

50

2

Паровой котел
«Буккау-Вольф»

31,5

25

350

50

3

Паровой котел
«Буккау-Вольф»

31,5

25

350

50

4

Паровой котел
«Буккау-Вольф»

31,5

25

350

50

5

Паровой котел
Б-25/15ГМ

16,15

25

350

25

6

Паровой котел
Б-25/15ГМ

16,15

25

350

25



На ТЭЦ установлено шесть водогрейных котлов. Из них 3 котла типа «ПТВМ-50» произ-

водительностью  50  Гкал/ч  (установлены  на  2  очереди  строительства  ТЭЦ)  и  3  котла  типа

Глава 1. Обосновывающие материалы Схемы теплоснабжения Златоустовского городского округа



21

«КВГМ-100» производительностью 100 Гкал/ч (установлены на 3 очереди строительства ТЭЦ).

Краткая характеристика котлов представлена в таблице ниже.





 Таблица 2.2.1.1-3



. Характеристика водогрейных котлов





Ст. №

Тип (марка) котла

Теплопроизводительность, Гкал/ч

1

ПТВМ-50 № 7

50

2

ПТВМ-50-№ 8

50

3

ПТВМ-50-№ 9

50

4

КВГМ-100 №10

100

5

КВГМ-100 №11

100

6

КВГМ-100 № 12

100



Основным  топливом  является  природный  газ,  поступающий  на  ТЭЦ  через  два  газорас-

пределительных  пункта  (ГРП  №  1,2).  Газоснабжение  ТЭЦ  основной  площадки  осуществляет

АО «Газпром газораспределение». В состав газового хозяйства предприятия входят: надземный

газопровод среднего давления 0,3 МПа от ГК-9 А до пункта очистки газа ТЭЦ протяженностью

30 м, нраужный надземный газопровод от пункта очистки газа до ГРП-1 протяженностью 20 м.

Наружный надземный газопровод от ГРП-2 до входа в здание ТЭЦ, давлением 0,05 МПа,

протяженностью 120 м, внутренний газопровд давлением 0,05 МПа, протяженностью 120 м.

Резервным топливом для станции является топочный мазут, который храниться в 2-х ре-

зервуарах общей емкостью 10 000 м

3

.

2.2.1.2. ТЭЦ, обслуживаемая ООО «ЗЭМЗ-Энерго»



ТЭЦ, обслуживаемая ООО «ЗЭМЗ-Энерго»,



расположена по адресу: Кирова, 1 и введена

в эксплуатацию в 1966 году. На ТЭЦ установлена паровая турбина с противодавлением и про-

изводственным отбором пара типа ПР 6-35-10/5, электрической мощностью 6 МВт. Вырабаты-

ваемая электрическая энергия расходуется на собственные нужды предприятия.

Отпуск  тепловой  энергии  внешним  потребителям  с  ТЭЦ  осуществляется  теплоносите-

лем, в качестве которого используется вода в жидком агрегатном состоянии (теплоноситель  –

горячая вода) и газообразном (насыщенный водяной пар с давлением 8-13 ата).



           Таблица 2.2.1.2-1.

Характеристика турбинного отделения





Тип

Установленная электриче-

ская мощность, МВт

Давление острого

пара, кгс/см

2



Температура острого

пара, ºC

ПР 6-35-10/5

6

21

350



На ТЭЦ  установлено  5 паровых котлов. Краткая характеристика котлов представлена в

таблице ниже.



Глава 1. Обосновывающие материалы Схемы теплоснабжения Златоустовского городского округа



22

          Таблица 2.2.1.2-2 .

Характеристика паровых котлов



Ст.

№

Тип (марка)

котла

Давление острого пара,

кгс/см

2



Температура острого

пара, ºC

Паропроизводительность,

т/ч

1

ДКВР 20-13

13

190

20

2

ДКВР 20-13

13

190

20

3

ГМ-50

40

440

50

4

ГМ-50

40

440

50

10

ДЕ 25-24-380

23

380

25



Краткая характеристика водогрейных котлов представлена в таблице ниже.





 Таблица 2.2.1.2-3.

Характеристика водогрейных котлов



Ст. №

Тип (марка) котла

Теплопроизводительность, Гкал/ч

5

ПТВМ-50

50

6

ПТВМ-50

50

7

КВГМ-100

100

8

КВГМ-100

100



Основным видом топлива для котлов является природный газ, резервным – мазут.



2.2.2.



Муниципальные и ведомственные котельные



Кроме  крупных  источников  комбинированной  выработки,  представленных  в  разделе

2.2.1, в городе действуют районные и локальные квартальные котельные.

Состав  основного  оборудования  прочих  муниципальных  и  ведомственных  котельных

представлен в таблице 2.2.2-1.

            Таблица

2.2.2-1.

Сведения  по  котельному  оборудованию  муниципальных  и

ведомственных котельных



№

п/п

Наименование теп-

лоисточника

Характеристики основного оборудования

№

режим

марка кот-

лов

установленная

мощность обору-

дования, Гкал/ч

располагаемая

мощность котлов,

Гкал/ч

Котельные ООО «Теплоэнергетик»

3

Котельная №1

1
2
3
4
5
6

водогрейный
водогрейный
водогрейный
водогрейный
водогрейный
водогрейный

ДКВР-6,5/13
ДКВР-6,5/13
ДКВР-6,5/13
ДКВР-6,5/13
ДКВР-6,5/13
ДКВР-6,5/13

5,6
5,6

5,56
5,76
5,56
5,14

5,6
5,6

5,56
5,76
5,56
5,14

4

Котельная №2

1
2
3

водогрейный
водогрейный
водогрейный

ТВГМ-30
ТВГМ-30

КВГМ-30

30
30
30

27
23

28,4

5

Котельная №3

1
2
3
4

паровой
паровой

водогрейный
водогрейный

ДЕ-25/14
ДЕ-25/14

ПТВМ-30
ПТВМ-30

14
14
30
30

12,91
12,91

24,4
29,2

6

Котельная №4

1
2
3
4

водогрейный
водогрейный
водогрейный
водогрейный

ДЕВ-10/14
ДЕВ-10/14

КВГМ-50
КВГМ-50

5,6
5,6

50
50

5,6

5,37

50
50

Глава 1. Обосновывающие материалы Схемы теплоснабжения Златоустовского городского округа



23

№

п/п

Наименование теп-

лоисточника

Характеристики основного оборудования

№

режим

марка кот-

лов

установленная

мощность обору-

дования, Гкал/ч

располагаемая

мощность котлов,

Гкал/ч

7

Котельная №5

1
2
3

водогрейный
водогрейный
водогрейный

ПТВМ-30
ПТВМ-30
ПТВМ-30

30
30
30

22,4
25,9
25,4

8

Котельная №6

1
2
3
4
5
6

водогрейный
водогрейный
водогрейный
водогрейный
водогрейный
водогрейный

КВГ-2/95
КВГ-2/95
КВГ-2/95
КВГ-2/95
КВГ-3/95
КВГ-3/95

2
2
2
2
3
3

1,4

1,34

1,7

1,56
2,97
2,97

9

Котельная пос. Цен-
тральный

1
2

водогрейный
водогрейный

ТВГ- 4Р
ТВГ- 4Р

4
4

3,26

2,9

10

Котельная пос. Дег-
тярка

1
2
3
4

водогрейный
водогрейный
водогрейный
водогрейный

НР-18
НР-18
НР-18
НР-18

0,745
0,745
0,745
0,745

0,59
0,56
0,56
0,61

11

Котельная пос. Весе-
ловка

1
2

водогрейный
водогрейный

КСВ-1М

КВМ-1,16К

0,86

1

0
1

12

Котельная №8

1
2

водогрейный
водогрейный

КВГ-1,16/95
КВГ-1,16/95

1
1

1,07
1,12

13

Котельная №9

1
2
3

паровой
паровой
паровой

ДКВР 4/13

ДКВ 4/13

ДЕ10-14ГМ

2,5
2,5

5,08

0

2,04

0

ИТОГО по СЦТ на базе

котельных ООО «Тепло-

энергетик»







451,3

401,4

Прочие котельные, передачу тепловой энергии от которых осуществляет

 МУП «Коммунальные сети» ЗГО

14

Котельная ст. Злато-
уст

1
2
3

паровой
паровой
паровой

ДЕ 16/14 ГМ
ДЕ 16/14 ГМ
ДЕ 16/14 ГМ

10,24
10,24
10,24

10,24
10,24
10,24

15

Котельная ст. Ур-
жумка

1
2
3
4
5
6

водогрейный
водогрейный
водогрейный
водогрейный
водогрейный
водогрейный

Энергия-3М
Энергия-3М
Энергия-3М
Энергия-3М
Энергия-3М

Квр-0,9

0,73
0,73
0,73
0,73
0,73
0,86

0,53
0,53
0,53
0,53
0,53

0,6

16

Котельная ООО
«НПП «ТехМикс»

1
2

водогрейный
водогрейный

КВ 1,86
КВ 1,86

1,6
1,6

1,6
1,6

17

Локальная электри-
ческая котельная в
пос. Орловское теп-
личное хозяйство

1
2



водогрейный
водогрейный



ЭКТ-105-МР

ЭКТ-75-МР

(резерв)

0,090
0,064



0,090
0,064



ИТОГО по СЦТ на базе

прочих котельных, пере-

дачу тепловой энергии от

которых осуществляет

МУП «КС» ЗГО







36,3

35,3

Котельные ООО «Тепловик»

18

Котельная школы-
детсада №27

1
2

водогрейный
водогрейный

Протерм
Протерм

0,045
0,045

0,045
0,045

19

Котельная СОШ №5
(29)

1
2
3

водогрейный
водогрейный
водогрейный

RS-A-80
RS-A-60
RS-A-60

0,069
0,052
0,052

0,069
0,052
0,052

20

Котельная СОШ
№90 (41)

1
2

водогрейный
водогрейный

Хопер 100А
Хопер 100А

0,09

0,09

21

Котельная СОШ
№18 (19)

1
2
3
4

водогрейный
водогрейный
водогрейный
водогрейный

RS-A-80
RS-A-80
RS-A-80

RS-A-100

0,069
0,069
0,069
0,086

0,069
0,069
0,069
0,086

22

Котельная СОШ №1

1

водогрейный

RS-A-60

0,052

0,052

Глава 1. Обосновывающие материалы Схемы теплоснабжения Златоустовского городского округа



24

№

п/п

Наименование теп-

лоисточника

Характеристики основного оборудования

№

режим

марка кот-

лов

установленная

мощность обору-

дования, Гкал/ч

располагаемая

мощность котлов,

Гкал/ч

(20)

2
3

водогрейный
водогрейный

RS-A-60
RS-A-60

0,052
0,052

0,052
0,052

23

Котельная СОШ
№18 (12)

1
2
3
4

водогрейный
водогрейный
водогрейный
водогрейный

RS-A-100
RS-A-100
RS-A-100
RS-A-100

0,086
0,086
0,086
0,086

0,086
0,086
0,086
0,086

24

Котельная д/с №17

1
2
3

водогрейный
водогрейный
водогрейный

RS-A-40
RS-A-40
RS-A-40

0,034
0,034
0,034

0,034
0,034
0,034

25

Котельная д/с №31

1



2



водогрейный



водогрейный



КОВ-СТб

"Сигнал"

КОВ-СТ

"Сигнал"

0,054



0,054



0,054



0,054



26

Котельная 7 жилого
района

1
2
3
4

водогрейный
водогрейный
водогрейный
водогрейный

RS-A-200
RS-A-200
RS-A-200

RS-A-80

0,172
0,172
0,172
0,069

0,172
0,172
0,172
0,069

Котельная ООО «УралТехСервис»

27

Котельная квартала
Молодежный

1
2

водогрейный
водогрейный

REX-100
REX-100

0,86
0.86

0,86
0.86

ЗТУ ЮУ ДТВ – филиала ОАО «РЖД»



28

Котельная ст. Аносо-
во

1
2
3

водогрейный
водогрейный
водогрейный

НР-18
НР-18
НР-18

0,9
0,9
0,9

0,9
0,9
0,9

ИТОГО по СЦТ на базе про-

чих котельной,



ЗТУ ЮУ ДТВ

– филиала ОАО «РЖД»





2,7

2,7

ИТОГО по СЦТ на базе

котельных







495,7

444,7

2.3. Параметры установленной тепловой  мощности источника тепловой энергии, в

том числе теплофикационного оборудования и теплофикационной установки

В разделе 2.2 подробно рассмотрена структура основного теплогенерирующего оборудо-

вания источников тепловой энергии  ЗГО. В таблице 2.4-1 представлены результирующие све-

дения по установленной мощности каждого источника тепловой энергии.

2.4. Ограничения  тепловой  мощности  и  параметров  располагаемой  тепловой

мощности

Ограничения тепловой мощности и параметры располагаемой тепловой мощности тепло-

источников





Таблица 2.4-1.

Ограничения тепловой мощности и параметры располагаемой тепловой

мощности теплоисточников





№ п/п

Наименование теплоисточника

Характеристики основного оборудования

установленная

мощность теп-

лоисточника,

Гкал/ч

располагаемая

мощность теп-

лоисточника,

Гкал/ч

Ограни-

чения,

%

причины сни-

жения распо-

лагаемой

мощности

Источники комбинированной выработки электрической и тепловой

энергии

1

ТЭЦ АО «Златмаш»

608,3

608,3

0,0%



2

ТЭЦ, обслуживаемая ООО

405,0

329,8

18,6%

по результатам

Глава 1. Обосновывающие материалы Схемы теплоснабжения Златоустовского городского округа



25

№ п/п

Наименование теплоисточника

Характеристики основного оборудования

установленная

мощность теп-

лоисточника,

Гкал/ч

располагаемая

мощность теп-

лоисточника,

Гкал/ч

Ограни-

чения,

%

причины сни-

жения распо-

лагаемой

мощности

«ЗЭМЗ-Энерго»

РНИ

ИТОГО по СЦТ на базе источников

комбинированной выработки электри-

ческой и тепловой энергии

1013

938

7,4%



Котельные

Котельные ООО «Теплоэнергетик»

3

Котельная №1

33,22

33,22

0,0%



4

Котельная №2

90,00

78,40

12,9%

по результатам

РНИ

5

Котельная №3

88,00

79,42

9,8%

по результатам

РНИ

6

Котельная №4

111,20

110,97

0,2%

по результатам

РНИ

7

Котельная №5

90,00

73,70

18,1%

по результатам

РНИ

8

Котельная №6

14,00

11,94

14,7%

по результатам

РНИ

9

Котельная пос. Центральный

8,00

6,16

23,0%

по результатам

РНИ

10

Котельная пос. Дегтярка

2,98

2,32

22,1%

 по результатам

РНИ

11

Котельная пос. Веселовка

1,86

1,00

46,2%

по результатам

РНИ

12

Котельная №8

2,00

2,19

-9,5%

по результатам

РНИ

13

Котельная №9

10,08

2,04

79,8%

котлы ДКВР 4/13

и ДЕ-10-14ГМ в

нерабочем состо-

янии

ИТОГО по СЦТ на базе котельных ООО

«Теплоэнергетик»

451,3

401,4

11,1%



Прочие котельные, передачу тепловой энергии от которых осуществляет

 МУП «Коммунальные сети» ЗГО

14

Котельная ст. Златоуст

30,72

30,72

0,0%



15

Котельная ст. Уржумка

3,65

2,66

27,1%



16

Котельная ООО «НПП «ТехМикс»

3,20

3,20

0,0%



17

Локальная электрокотельная в пос.
Орловское тепличное хозяйство

0,154

0,154

0,0%



ИТОГО по СЦТ на базе прочих котель-

ных, передачу теп/эн от которых осу-

ществляет МУП «Коммунальные сети»

37,8

36,8

2,4%



Котельные ООО «Тепловик»

18

Котельная школы-детсада №27

0,09

0,09

0,0%



19

Котельная СОШ №5 (29)

0,17

0,17

0,0%



20

Котельная СОШ №90 (41)

0,17

0,17

0,0%



21

Котельная СОШ №18 (19)

0,29

0,29

0,0%



22

Котельная СОШ №1 (20)

0,16

0,16

0,0%



23

Котельная СОШ №18 (12)

0,34

0,34

0,0%



24

Котельная д/с №17

0,1

0,10

0,0%



25

Котельная д/с №31

0,11

0,11

0,0%



26

Котельная 7 жилого района

0,59

0,59

0,0%



ИТОГО по СЦТ на базе котельных ООО

«Тепловик»

2,0

2,0

0,0%



ЗТУ ЮУ ДТВ – филиала ОАО «РЖД»



27

Котельная ст. Аносово

2,7

2,7

0,0%



Котельная ООО «УралТехСервис»

Глава 1. Обосновывающие материалы Схемы теплоснабжения Златоустовского городского округа



26

№ п/п

Наименование теплоисточника

Характеристики основного оборудования

установленная

мощность теп-

лоисточника,

Гкал/ч

располагаемая

мощность теп-

лоисточника,

Гкал/ч

Ограни-

чения,

%

причины сни-

жения распо-

лагаемой

мощности

28

Котельная квартала Модежный

1,72

1,72

0,0%



ИТОГО по СЦТ на базе котельных

494

443

10,3%



ИТОГО по теплоснабжающим ор-

ганизациям

1508,7

1382,7

8,4%



2.5. Объем  потребления  тепловой  энергии

(мощности)  на  собственные  и

хозяйственные нужды теплоснабжающей организации в отношении источников тепловой
энергии и параметры тепловой мощности «нетто»

Объемы  потребления  тепловой  энергии  (мощности)  на  собственные  и  хозяйственные

нужды по различным теплоисточникам изменяются в широком диапазоне (от 1 до 5%). Пара-

метры тепловой мощности «нетто» представлены в таблице 2.5-1.



           Таблица 2.5-1.

Сведения о располагаемой мощности теплоисточников, объемах потреб-

ления тепловой мощности на собственные и хозяйственные нужды теплоисточников и пара-
метрах тепловой мощности «нетто»

№

п/п

Наименование теплоисточника

Характеристики основного оборудования

располагаемая мощ-
ность теплоисточни-

ка, Гкал/ч

собственные и хозяй-

ственные нужды на вы-

работку тепловой энер-

гии, Гкал/ч

тепловая

мощность

«нетто»,

Гкал/ч

Источники комбинированной выработки электрической и тепловой энергии

1

ТЭЦ АО «Златмаш»

608,3

13,0

595,3

2

ТЭЦ, обслуживаемая ООО
«ЗЭМЗ-Энерго»

329,8

12,2

317,6

ИТОГО по СЦТ на базе источников

комбинированной выработки элек-

трической и тепловой энергии

938

25

913

Котельные

Котельные ООО «Теплоэнергетик»

3

Котельная №1

33,22

0,900

32,32

4

Котельная №2

78,40

2,130

76,27

5

Котельная №3

79,42

2,160

77,26

6

Котельная №4

110,97

3,020

107,95

7

Котельная №5

73,70

2,000

71,70

8

Котельная №6

11,94

0,320

11,62

9

Котельная пос. Центральный

6,16

0,170

5,99

10

Котельная пос. Дегтярка

2,32

0,600

1,72

11

Котельная пос. Веселовка

1,00

0,030

0,97

12

Котельная №8

2,19

0,060

2,13

13

Котельная №9

2,04

0,970

1,07

ИТОГО по СЦТ на базе котельных

ООО «Теплоэнергетик»

401,4

12,4

389,0

Прочие котельные, передачу тепловой энергии от которых осуществляет

 МУП «Коммунальные сети» ЗГО

14

Котельная ст. Златоуст

30,72

0,71

30,01

15

Котельная ст. Уржумка

2,66

0,00

2,66

16

Котельная ООО «НПП «ТехМикс

3,20

0,00

3,20

17

Локальная электрокотельная в
пос. Орловское тепличное хоз-во

0,154

0,00

0,154

Глава 1. Обосновывающие материалы Схемы теплоснабжения Златоустовского городского округа



27

№

п/п

Наименование теплоисточника

Характеристики основного оборудования

располагаемая мощ-
ность теплоисточни-

ка, Гкал/ч

собственные и хозяй-

ственные нужды на вы-

работку тепловой энер-

гии, Гкал/ч

тепловая

мощность

«нетто»,

Гкал/ч

ИТОГО по СЦТ на базе прочих ко-

тельных, передачу тепловой энергии

от которых осуществляет МУП «Ком-

мунальные сети»

36,8

0,71

36,15

Котельные ООО «Тепловик»

18

Котельная школы-детсада №27

0,09

0,0010

0,09

19

Котельная СОШ №5 (29)

0,17

0,0054

0,16

20

Котельная СОШ №90 (41)

0,17

0,0062

0,16

21

Котельная СОШ №18 (19)

0,29

0,0015

0,29

22

Котельная СОШ №1 (20)

0,16

0,0002

0,16

23

Котельная СОШ №18 (12)

0,34

0,0027

0,34

24

Котельная д/с №17

0,10

0,0006

0,10

25

Котельная д/с №31

0,11

-0,0012

0,11

26

Котельная 7 жилого района

0,59

0,0069

0,58

ИТОГО по СЦТ на базе котельных

ООО «Тепловик»

2,0

0,023

2,0

Котельная ООО «УралТехСервис»



27. Котельная квартала Модежный



1,72

0,02

1,7

ЗТУ ЮУ ДТВ – филиала ОАО «РЖД»



28.Котельная ст. Аносово

2,7

0,15

2,55

ИТОГО по СЦТ на базе котельных

444,7

13

431,7

ИТОГО по теплоснабжающим ор-

ганизациям

1382,7

38

1344,7

2.6.



Сроки  ввода  в  эксплуатацию  основного  оборудования,  год  последнего

освидетельствования при допуске к эксплуатации после ремонта, год продления ресурса и
мероприятия по продлению ресурса

2.6.1.



Источники комбинированной выработки электрической и тепловой энергии

В таблице 2.6.1-1 представлены сроки службы основного оборудования источников ком-

бинированной выработки электрической и тепловой энергии.

Паровые турбины существующих ТЭЦ работают на средних параметрах. В соответствии

с РД 10-577-03 «Типовая инструкция по контролю  металла и продлению срока службы основ-

ных  элементов  котлов,  трубин  и  трубопроводов  тепловых  электростанций»  парковый  ресурс

для агрегатов такого типа не устанавливается

.



ТЭЦ АО «Златмаш»




3 из 4 турбоагрегатов обновлялись в 2009-2011 гг., турбоагрегат ст. № 3 эксплутируется

с превышением паркового ресурса.

Срок эксплуатации энергетических котлов составляет 61 год– 4 котлоагрегата, 47 лет – 2

котлоагрегата, водогрейных котлов – для всех свыше 25 лет.

Оборудование электростанции регулярно проходит экспертизы промышленной безопас-

ности, что позволяет эксплуатировать его сверх установленного срока службы.



ТЭЦ, обслуживаемая ООО «ЗЭМЗ-Энерго»



Глава 1. Обосновывающие материалы Схемы теплоснабжения Златоустовского городского округа



28

Паросиловое и водогрейное оборудование электростанции эксплуатируется на проблен-

ном  ресурсе,  проходя  в  установленные  нормативными  документами  сроки  экспертизы  про-
мышленной безопасности

.



Глава 1. Обосновывающие материалы Схемы теплоснабжения Златоустовского городского округа



29



Таблица 2.6.1-1.

Срок службы оборудования ТЭЦ



Ст.

№

Наименование

Год ввода

в эксплу-

атацию

Наработка на

01.01.2019 г., ч

Парковый ресурс

Индивидуальный ресурс

Дата и документ, разрешаю-

щий дальнейшую эксплуата-

цию

расчетный срок

службы, ч

(РД 10-577-03)

год достижения

индивиду-

альный

ресурс, ч

год достиже-

ния (разреш.

срок)

ТЭЦ АО «Златмаш»

Турбоагрегаты

1

Р-4-2,1-0,3

2011

67 542

турбина паркового ресурса не имеет





Заключение ЭПБ

2

Р-4-2,1-0,3

2011

66 864

турбина паркового ресурса не имеет







Заключение ЭПБ

3

ОР 2,5-15/6

1974

333 673

турбина паркового ресурса не имеет







Заключение ЭПБ

4

ОР 2,5-15/6

2009

133 209

турбина паркового ресурса не имеет







Заключение ЭПБ

Энергетические котлы

1

Буккау-Вольф

1958

371 109









Заключение ЭПБ

2

Буккау-Вольф

1958

377 728









Заключение ЭПБ

3

Буккау-Вольф

1958

328 293









Заключение ЭПБ

4

Буккау-Вольф

1958

354 248









Заключение ЭПБ

5

Б25/15ГМ

1972

91 909









Заключение ЭПБ

6

Б25/15ГМ

1972

97 014









Заключение ЭПБ

Водогрейные котлы

7

ПТВМ-50-1

1966

133 279









Заключение ЭПБ

8

ПТВМ-50-1

1966

75 254









Заключение ЭПБ

9

ПТВМ-50-1

1968

142 503









Заключение ЭПБ

10

КВГМ-100

1981

86 566









Заключение ЭПБ

11

КВГМ-100

1982

64 376









Заключение ЭПБ

12

КВГМ-100

1984

97 602









Заключение ЭПБ

ТЭЦ, обслуживаемая ООО «ЗЭМЗ-Энерго»

Турбоагрегаты

1

Турбина  ПР-6-35/10/5,  генератор  Т-2-
6-2 3-х фазный

1975

311 922

турбина паркового ресурса не имеет

-

-

-

Энергетические котлы

3

ГМ-50-1

 1974

241 109

-

-

-

30.06.21 г.

Заключение ЭПБ от 20.06.17 г.

4

ГМ-50-1

 1976

232 766

-

-

-

30.06.21 г.

Заключение ЭПБ от 20.06.17 г.

Водогрейные и паровые котлы

1

ДКВР-20/13

1970

190 532

-

-

-

07.12.19 г.

Заключение ЭПБ от 07.12.17 г.

2

ДКВР-20/13

1971

172 346

-

-

-

15.03.22 г.

Заключение ЭПБ от 28.03.18 г.

10

ДЕ 25-24-380

1998

67 852

-

-

-

30.05.22 г.

Заключение ЭПБ от 12.07.18 г.

5

ПТВМ-50

1967

181 544

-

-

-

30.06.21 г.

Заключение ЭПБ от 20.06.17 г.

6

ПТВМ-50

1971

218 833

-

-

-

29.02.20 г.

Заключение ЭПБ от 13.04.16 г.

7

КВГМ-100

1981

105 846

-

-

-

15.03.20 г.

Заключение ЭПБ от 28.03.18 г.

8

КВГМ-100

1981

65 133

-

-

-

31.05.22 г.

Заключение ЭПБ от 03.08.18 г.

Глава 1. Обосновывающие материалы Схемы теплоснабжения Златоустовского городского округа



30

2.6.2. Муниципальные и ведомственные котельные

В  таблице  2.6.2-1  представлены  известные  сведения  о  сроках  службы  оборудования  ко-

тельных. Оборудование имеет высокую степень износа и эксплуатируется преимущественно на

продленном ресурсе.

         Таблица  2.6.2-1.



Срок  службы  оборудования  прочих  муниципальных  и  ведомственных

котельных, по состоянию на начало 2020 г.



№

п/п

Наименование

теплоисточника

Характеристики основного оборудования

№

марка котлов

год ввода

в эксплу-

атацию

год послед-

него капи-

тального

ремонта

срок

службы,

лет

средневзвешен-
ный срок служ-

бы, по состоянию

на 01.01.2020 г.

Котельные ООО «Теплоэнергетик»

3

Котельная №1

1
2
3
4
5
6

ДКВР-6,5/13
ДКВР-6,5/13
ДКВР-6,5/13
ДКВР-6,5/13
ДКВР-6,5/13
ДКВР-6,5/13

1963
1963
1965
1965
1964
1963

—
—
—



2008

—
—

57
57
55
55
56
57

55,8

4

Котельная №2

1
2
3

ТВГМ-30
ТВГМ-30
КВГМ-30

1968
1967
1997

2009
2006

—

52
53
23

41,9

5

Котельная №3

1
2
3
4

ДЕ-25/14
ДЕ-25/14

ПТВМ-30
ПТВМ-30

1980
1979
1981
1981

—
—

2008
2010

40
41
32
39

38,9

6

Котельная №4

1
2
3
4

ДЕВ-10/14
ДЕВ-10/14

КВГМ-50
КВГМ-50

1984
1984
1985
1985

—
—

1999
2001

36
36
35
35

34,4

7

Котельная №5

1
2
3

ПТВМ-30
ПТВМ-30
ПТВМ-30

1980
1980
1980

1994
2002
1996

40
40
40

39,4

8

Котельная №6

1
2
3
4
5
6

КВГ-2/95
КВГ-2/95
КВГ-2/95
КВГ-2/95
КВГ-3/95
КВГ-3/95

2000
2000
2002
2002
2004
2004

—
—
—
—
—
—

20
20
20
20
16
16

17,0

9

Котельная пос.
Центральный

1
2

ТВГ- 4Р
ТВГ- 4Р

1974
1974

—
—

46
46

45,5

10

Котельная пос.
Дегтярка

1
2
3
4

НР-18
НР-18
НР-18
НР-18

1994
1994
1994
1994

—
—
—
—

26
26
26
26

25,5

11

Котельная пос.
Веселовка

1
2

КСВ-1М

КВМ-1,16К

1996
2008

—
—

24
12

16,9

12

Котельная №8

1
2

КВГ-1,16/95
КВГ-1,16/95

2004
2004

—
—

16
16

15,5

13

Котельная №9

1
2
3

ДКВР 4/13

ДКВ 4/13

ДЕ10-14ГМ

1972
1961
1995

1994
1998

-

48
59
25

38,6

ИТОГО по СЦТ на базе котельных ООО «Теплоэнергетик»

39,5

Прочие котельные, передачу тепловой энергии от которых осуществляет

 МУП «Коммунальные сети» ЗГО

14

Котельная ст.
Златоуст

1
2
3

ДЕ 16/14 ГМ
ДЕ 16/14 ГМ
ДЕ 16/14 ГМ

1993
1988
2008

—
—
—

26
31
11

22,7

15

Котельная ст.

1

Энергия-3М

1985

2018

15

18,8

Глава 1. Обосновывающие материалы Схемы теплоснабжения Златоустовского городского округа



31

№

п/п

Наименование

теплоисточника

Характеристики основного оборудования

№

марка котлов

год ввода

в эксплу-

атацию

год послед-

него капи-

тального

ремонта

срок

службы,

лет

средневзвешен-
ный срок служ-

бы, по состоянию

на 01.01.2020 г.

Уржумка

2
3
4
5
6

Энергия-3М
Энергия-3М
Энергия-3М
Энергия-3М

Квр-0,9

1995
1985
1988
2011
2012

16

Котельная ООО
«НПП ТехМикс»

1
2

КВ 1,86
КВ 1,86

2002

2018

15

12,5

17

Локальная элек-
трическая ко-
тельная в пос.
Орловское теп-
личное хозяйство

1
2

ЭКТ-105-МР

ЭКТ-75-МР (резерв)

2010
2010

—
—

10
10

9,5

ИТОГО по СЦТ на базе прочих котельных, передачу тепловой энергии от которых

осуществляет МУП «Коммунальные сети»

15,9

Котельные ООО «Тепловик»

18

Котельная шко-
лы-детсада №27

1
2

Протерм
Протерм

2014
2014

—
—

6
6

5,5

19

Котельная СОШ
№5 (29)

1
2
3

RS-A-80
RS-A-60
RS-A-60

2014
2014
2014

—
—
—

6
6
6

5,5

20

Котельная СОШ
№90 (41)

1
2

Хопер 100А
Хопер 100А

2015
2015

—
—

5
5

4,5

21

Котельная СОШ
№18 (19)

1
2
3
4

RS-A-80
RS-A-80
RS-A-80

RS-A-100

2015
2015
2015
2015

—
—
—

5
5
5
5

4,5

22

Котельная СОШ
№1 (20)

1
2
3

RS-A-60
RS-A-60
RS-A-60

2015
2015
2015

—
—
—

5
5
5

4,5

23

Котельная СОШ
№18 (12)

1
2
3
4

RS-A-100
RS-A-100
RS-A-100
RS-A-100

2016
2016
2016
2016

—
—
—
—

4
4
4
4

3,5

24

Котельная д/с
№17

1
2
3

RS-A-40
RS-A-40
RS-A-40

2016
2016
2016

—
—
—

4
4
4

3,5

25

Котельная д/с
№31

1
2

КОВ-СТб "Сигнал"

КОВ-СТ "Сигнал"

2017
2017

—
—

3
3

2,5

26

Котельная 7 жи-
лого района

1
2
3
4

RS-A-200
RS-A-200
RS-A-200

RS-A-80

2018
2018
2018
2018

—
—
—
—

2
2
2
2

2.0



ИТОГО по СЦТ на базе котельных ООО «Тепловик»

3,8



Котельная ООО УралТехСервис»

27

Котельная квар-

тала Молодеж-

ный



REX-100
REX-100

2019

---

15

1,0

ЗТУ ЮУ ДТВ – филиала ОАО «РЖД»



28

Котельная ст.
Аносово

1
2
3

НР-18
НР-18
НР-18

1999
1999
2002

2016

15

14,7

2.7.



Схемы  выдачи  тепловой  мощности,  структура  теплофикационных  установок

(для  источников  тепловой  энергии,  функционирующих  в  режиме  комбинированной
выработки электрической и тепловой энергии)



Схема выдачи тепловой мощности ТЭЦ АО «Златмаш»



Глава 1. Обосновывающие материалы Схемы теплоснабжения Златоустовского городского округа



32

Отпуск  тепловой  энергии  внешним  потребителям  с  ТЭЦ  осуществляется  теплоносите-

лем, в качестве которого  используется вода в жидком агрегатном состоянии (теплоноситель  –
горячая  вода)  и  газообразном  (теплоноситель  –  насыщенный  водяной  пар  с  давлением  атм).
Снабжение паром используется для технологических собственных нужд станции. Теплота горя-
чей воды используется для целей отопления, вентиляции и горячего водоснабжения потребите-
лей.

Вывод тепловой энергии от ТЭЦ осуществляется по водяным тепловым сетям. Вывод по

водяным тепловым сетям осуществляется по двум площадкам.

Площадка №1:





ТЭЦ нижняя зона – подающий и обратный трубопроводы диаметром 2 Dy = 500 мм.

Общая протяженность трубопроводов нижней зоны 20 404,80 м;





ТЭЦ- 5 микрорайон - подающий и обратный трубопроводы диаметром 2 Dy = 700 мм,

Общая протяженность трубопроводов 5-го микрорайона 27 780,0 м.

Площадка №2:







ТЭЦ верхняя и средняя зоны - подающий и обратный трубопроводы диаметром 2 Dy =

500 мм. Общая протяженность трубопроводов верхней зоны 20 780,0 м;

Общая протяженность трубопроводов средней  зоны 13 894,24 м;





ТЭЦ -108 ось - подающий и обратный трубопроводы диаметром 2 Dy = 200 мм,

Общая протяженность трубопроводов 108 оси 2755,4 м.



Схема  выдачи  тепловой  мощности



ТЭЦ,  обслуживаемой  ООО  «ЗЭМЗ-

Энерго»



В настоящее время ТЭЦ, обслуживаемая АО «ЗЭМЗ», осуществляет теплоснабжение по

исторически сложившейся схеме - тепловая энергия в виде пара и горячей воды вырабатывается

на  мощностях  котельной  и передается  промышленным  потребителям,  расположенным  на  тер-

ритории  завода,  в  том  числе  самому  заводу  АО  «ЗЭМЗ»),  а  также  сторонним  потребителям  в

сеть МУП «Коммунальные сети» ЗГО.

Кроме того, на котельной установлена турбина с турбогенератором, позволяющая обес-

печить электроэнергией потребителей собственных нужд котельной, а также некоторых потре-

бителей АО «ЗЭМЗ».

Котельная  ТЭЦ  АО  «ЗЭМЗ»,  находящаяся  в  эксплуатации  ООО  «ЗЭМЗ-Энерго»,  осу-

ществляет  теплоснабжение  потребителей  завода  АО  «ЗЭМЗ»  паром  и  горячей  водой,  а  также

обеспечивает  теплоснабжение  Центрального,  Металлургического  и  Северо-Западного  районов

города (в том числе через бойлерные установки тепловых пунктов  №1,2, на которые подается

пар).

Теплоснабжение осуществляется от коллекторов по заводу и далее в город по «лучам».

Схема выдачи мощности представлена ниже. Тепловые сети на территории завода находятся в

собственности АО «ЗЭМЗ» и эксплуатируются ООО «ЗЭМЗ-Энерго», за пределами завода теп-

ловые сети находятся в муниципальной собственности и эксплуатируются МУП  «Коммуналь-

ные сети» ЗГО.
