ПО Sigur. Руководство пользователя (редакция от 02.06.2023 года) - часть 9

Вкладка «Salto»: данные пользователя.

На вкладках «Данные пользователя» и «Доступ пользователя» можно задать

настройки объекта доступа, определяющие, через какие замки Salto и по каким

правилам.

Вкладка «Данные пользователя».

Предназначена для просмотра и изменения дополнительных параметров

пользователя, специфичных для Salto. Точное предназначение конкретных

параметров можно узнать в руководстве к ПО Salto.

Вкладка «Доступ пользователя».

Вкладка делится на три области: «Двери», «Зоны» (группа дверей), «Уровни

доступа» (группа зон и дверей). Конфигурация дверей и групп подгружается

автоматически с сервиса Salto. На данной вкладке можно указать правила

доступа для конкретных дверей/групп с помощью тайм-зон. По умолчанию есть

2 варианта: «нет доступа» и «всегда». Доступные тайм-зоны подгружаются с

сервиса Salto, при необходимости дополнительные тайм-зоны создаются в ПО

Salto.

По умолчанию для только что созданного пользователя не назначены никакие

права на доступ.

Настройка интеграции с замковыми системами

401

Вкладка «Salto»: доступ пользователя.

По завершении настройки данных и доступа пользователя, нажмите кнопку

«Применить».

ОД из СКУД «Sigur» будут импортироваться в БД Salto, в то время как

обратный процесс не осуществляется. Приоритетными данными для

импортированного пользователя являются данные, установленные в

СКУД «Sigur».

Инициализация и актуализация ключей доступа.

Производится с помощью энкодера Salto.

Статус ключей.

Если по мнению системы информация ключа устарела и должна быть

обновлена, в строке отобразится надпись «Требуется обновление». Чтобы

актуализировать информацию, нажмите кнопку «Обновить» (откроется окно

«Обновление ключа») и поднесите ключ объекта доступа к энкодеру Salto.

Если на момент поднесения ключа объекту доступа ещё не назначен

Настройка интеграции с замковыми системами

402

идентификатор, ему будет присвоен текущий. Если подносимый ключ на

данный момент выдан другому объекту, пропуск того объекта будет

автоматически закрыт и номер пропуска будет присвоен выбранному ОД.

Если ОД присвоен ключ, но при этом подносится ключ другого ОД, будет

выдано соответствующее предупреждение, статус ключа не изменится.

В случае успешной записи значение в строке «Статус ключей» сменится на

«Обновление не требуется».

32.2.

Замковая система Aperio (Assa Abloy)

Интеграция реализована при помощи коммуникационного модуля Aperio (хаб),

подключаемого в IP-сеть объекта. Обмен информацией между хабом и замками

происходит по радиоканалу, между хабом и сервером Sigur - по IP-сети,

исходящим подключением от хаба Aperio к серверу Sigur.

Первоначальная настройка замков и хабов производится при помощи

программного модуля Aperio. Для каждого хаба назначается собственный IP-

адрес и указывается IP-адрес сервера «Sigur». К одному хабу может быть

подключено от 1 до 8 беспроводных замков.

Добавление хаба Aperio в конфигурацию оборудования СКУД Sigur.

В меню «Файл - Настройки - Беспроводные замки» включите опцию интеграции

с замками Aperio, укажите номер TCP порта для подключения хабов. После

сохранения этих данных на вкладке «Оборудование» станет возможно добавить

новые точки доступа, оснащённые беспроводными замками Aperio.

Включение интеграции с Aperio в «Sigur».

Для новой точки доступа выберите интерфейс связи «Хаб Aperio», укажите IP-

адрес конкретного хаба и ID замка, подключенного к данному хабу.

Настройка интеграции с замковыми системами

403

Настройки ТД с замком Aperio в «Sigur».

Дальнейшая работа с точками доступа Aperio осуществляется аналогично

работе с точками доступа, управляемыми контроллерами «Sigur».

32.3.

Замковая система SimonsVoss

32.3.1.

Общие настройки

Архитектура интегрированного решения выглядит следующим образом:

беспроводные замки SimonsVoss по радиоканалу взаимодействуют со шлюзом

SimonsVoss, подключенным в IP-сеть объекта (к одному шлюзу может

подключаться от 1 до 16 беспроводных замков/цилиндров).

Сообщение информации о правах доступа происходит по инициативе сервера

Sigur, обращающегося к шлюзу в соответствии с указанными IP-настройками в

ПО Sigur.

Первоначальная настройка замков и шлюзов SimonsVoss производится

средствами замковой системы.

Пример некоторых параметров замка SimonsVoss.

Настройка интеграции с замковыми системами

404

Для добавления в СКУД Sigur замка SimonsVoss перейдите на вкладку

«Оборудование» и добавьте новую точку доступа. В качестве интерфейса связи

выберите «SimonsVoss замок» и укажите IP-адрес шлюза, к которому

подключен данный замок, порт этого шлюза (по умолчанию используется 2101)

и уникальный в рамках системы ID замка, определяемый средствами

SimonsVoss (по приведённому выше скриншоту указан в поле Device Address).

Настройки ТД с замком SimonsVoss в «Sigur».

Дальнейшая работа с точками доступа, оснащёнными замками SimonsVoss,

осуществляется аналогично работе с точками доступа, управляемыми

контроллерами Sigur.

В зависимости от длины кода карты используется либо W34-представление,

либо W58.

32.3.2.

«Офисный режим» замков SimonsVoss

В Sigur реализована поддержка т. н. «Офисного режима» работы замков.

«Офисный режим» позволяет производить блокировку/разблокировку

беспроводных замков путём удержания карты перед замком.

Для указания, кто из объектов доступа имеет право на подобное управление

замком, необходимо добавить дополнительный параметр для персонала с

названием «Офисный режим», тип «Логическое значение». Далее, на вкладке

«Персонал» для объектов доступа, у которых должно быть право на управление

замком удержанием карты, устанавливать

галочку для данного параметра.

Настройка интеграции с замковыми системами

405

Создание дополнительного параметра для Офисного режима SimonsVoss в «Sigur».

32.3.3.

Возможные события от замков SimonsVoss

При использовании данных замков/цилиндров кроме события прохода

возможна также регистрация следующих событий:

активирован офисный режим;

деактивирован офисный режим.

«Door monitoring» - события от замков (параметры их формирования

программируются в ПО от SimonsVoss):

дверь открыта;

дверь закрыта;

удержание двери;

удержание двери завершено;

дверь разблокирована;

дверь заблокирована;

манипуляция с магнитом;

попытка взлома;

нет датчиков Холла;

короткое замыкание;

манипуляция с ручкой;

функция эвакуации активирована;

функция эвакуации деактивирована;

ручка отпущена;

ручка нажата;

ручка отпущена, мех. активна;

ручка нажата, мех. активна;

активирован офисный режим;

деактивирован офисный режим.

Настройка интеграции с замковыми системами

406

32.4.

Беспроводные оффлайн замки стандарта OSS

(SOAA)

Для управления беспроводными оффлайн замками, поддерживающих стандарт

OSS, используются карты с перезаписываемой внутренней памятью - в память

карты записывается информация о режимах доступа, а также информация о

фактах совершённых через такие замки проходов. Данные о проходах в

дальнейшем передаются на сервер системы при проходе через любую онлайн-

точку доступа. В рамках СКУД «Sigur» на данный момент в качестве

идентификаторов могут использоваться карты Mifare Classic.

Первоначальная настройка замков осуществляется при помощи программного

обеспечения от производителя замка. Замку присваивается идентификатор

территории (единый для всех замков на объекте) и собственный номер (ID

замка), уникальный для данной территории (на одном объекте не должно быть

двух замков с одинаковым ID). В том же ПО осуществляется настройка

встроенного считывателя карт (настройки должны совпадать с задаваемыми

для карт Mifare в ПО «Sigur»).

Добавление OSS-замка в конфигурацию оборудования СКУД Sigur.

Добавление точки доступа, оснащённой OSS замком, производится аналогично

добавлению точек доступа под управлением контроллеров Sigur. На вкладке

«Оборудование» добавьте новую точку доступа, в её основных настройках для

опции «Интерфейс связи» из выпадающего списка выберите значение «OSS

замок», в строке «ID замка» укажите номер замка, остальные значения

выставьте по своему усмотрению.

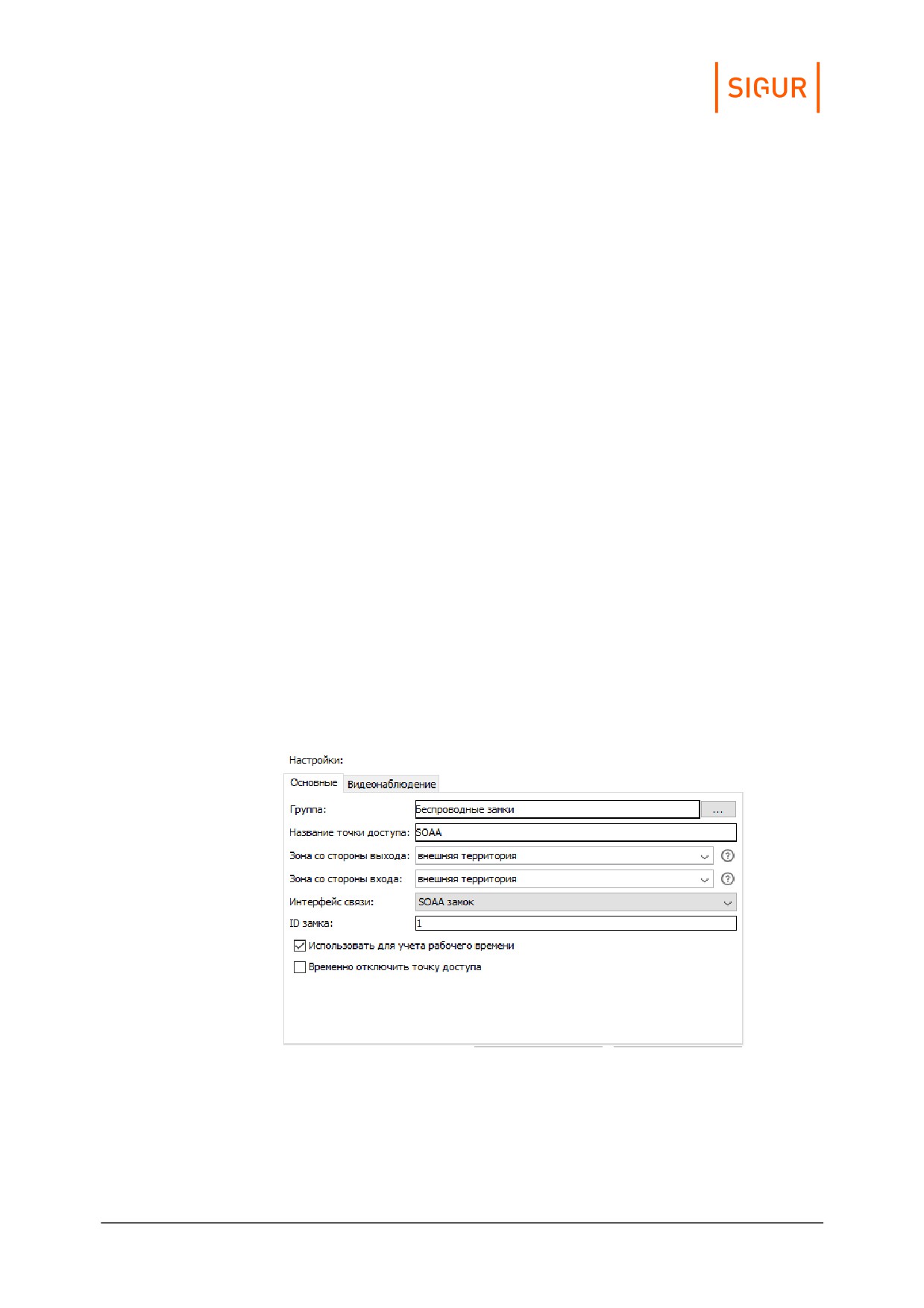

Настройка ТД с замком OSS.

Дать доступ ОД или группе ОД на новые точки можно на вкладке «Персонал»,

добавив нужные точки в список разрешённых точек доступа.

Настройка интеграции с замковыми системами

407

Подготовка настроек карт Mifare Classic.

В меню «Файл - Настройки - Карты Mifare» перейдите на вкладку «Mifare Classic»

и включите опцию «Использовать для OSS». После этого для редактирования

станут доступны следующие параметры карт Mifare Classic:

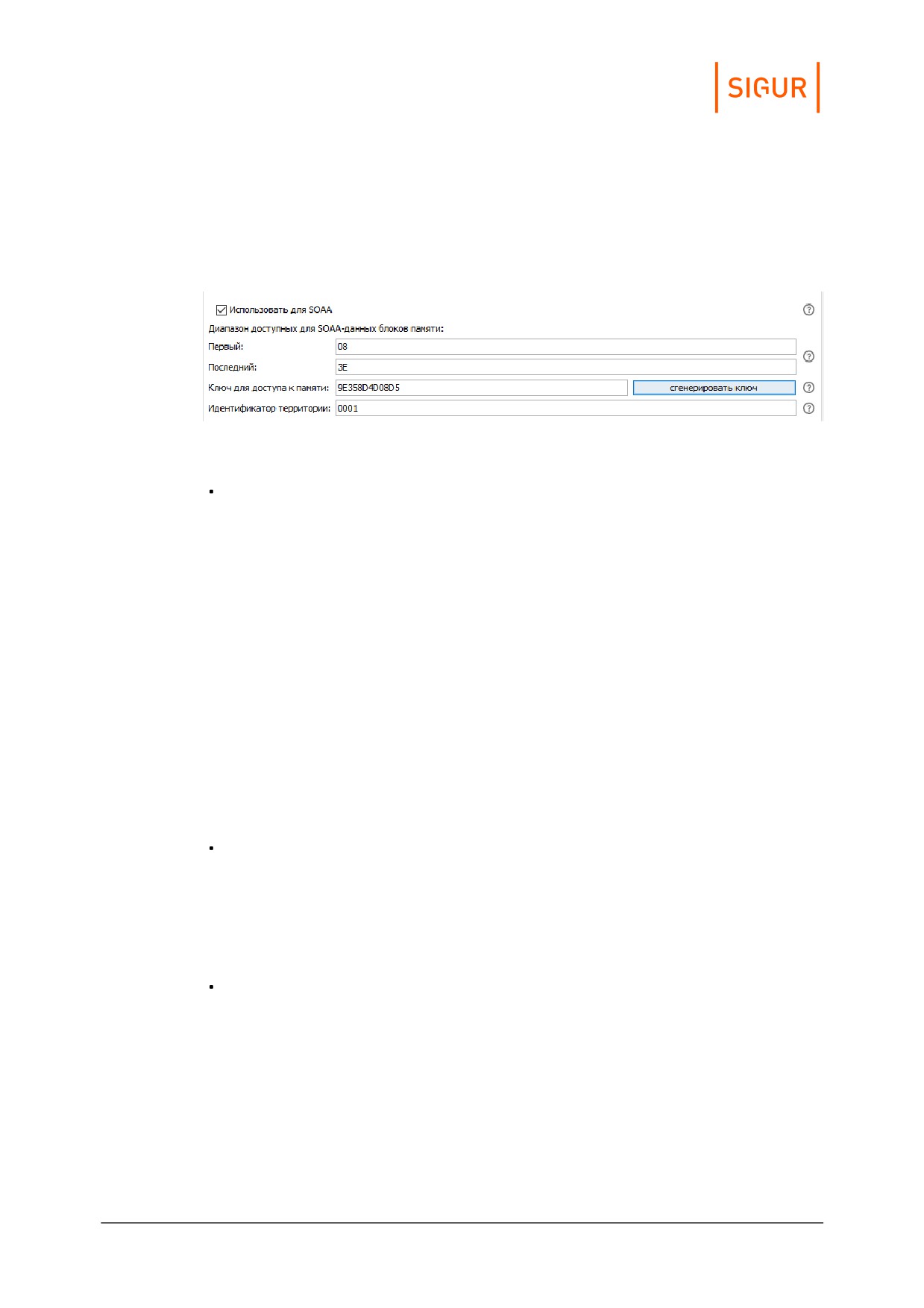

Настройка карт для замков OSS.

«Первый», «Последний» - задают диапазон блоков памяти карты, которые

будут использоваться для записи OSS-данных. Значения задаются в

шестнадцатеричном формате.

Номер первого блока диапазона не может быть равным «00» и не может

указывать на последний блок сектора (для карт Mifare Classic 1K остаток от

деления значения на 4 не должен равняться 3, для карт Mifare Classic 4K

для значений меньших «80» остаток от деления на 4 не должен равняться 3,

для больших — остаток от деления значения на 16 не должен равняться 15).

Номер последнего блока диапазона должен быть больше первого, но не

больше «3F» или «FF» для карт Mifare Classic 1K и 4K соответственно. Номер

последнего блока диапазона не может указывать на последние блоки

сектора.

Задаваемый диапазон блоков должен содержать как минимум 4 блока

памяти не считая последних блоков сектора (блоков-трейлеров).

Если карты Mifare Classic используются и для других целей, крайние

значения диапазона должны быть согласованы. В большинстве случаев

достаточно использовать значения по умолчанию.

«Ключ для доступа к памяти:» - поле для указания значения ключа (KEY_B),

используемого для чтения/записи OSS-данных. Задаётся в

шестнадцатеричном формате, должен состоять аз 6 байт (12 символов).

Значение по умолчанию «FFFFFFFFFFFF» является транспортным ключом и

не должно использоваться. Для задания ключа можно воспользоваться

кнопкой «Сгенерировать ключ» или ввести значение вручную.

«Идентификатор территории:» - уникальный идентификатор территории,

должен быть одинаков для всех карт системы и совпадать с заданным в

замке. Значение задаётся в шестнадцатеричном формате и состоит из 2

байт (4 символа). Может быть в пределах от «0001» до «FFFF». Если

идентификатор, записанный на карту, будет отличаться от заданного в

замке, замок откажет этой карте в доступе.

Сохраните изменения. Как правило, данная настройка производится один раз

при пусконаладке системы и в дальнейшем не должна изменяться. При

изменении этих настроек все ранее выданные идентификаторы могут

Настройка интеграции с замковыми системами

408

оказаться недействительными.

Инициализация и актуализация ключей доступа.

Производится с помощью подключенного USB-считывателя карт Mifare Classic

(на момент написания руководства поддерживается модель ACR1252U).

Текущий статус идентификатора можно проверить на учётной карточке объекта

доступа на вкладке «Персонал», строка «Статус ключей»:

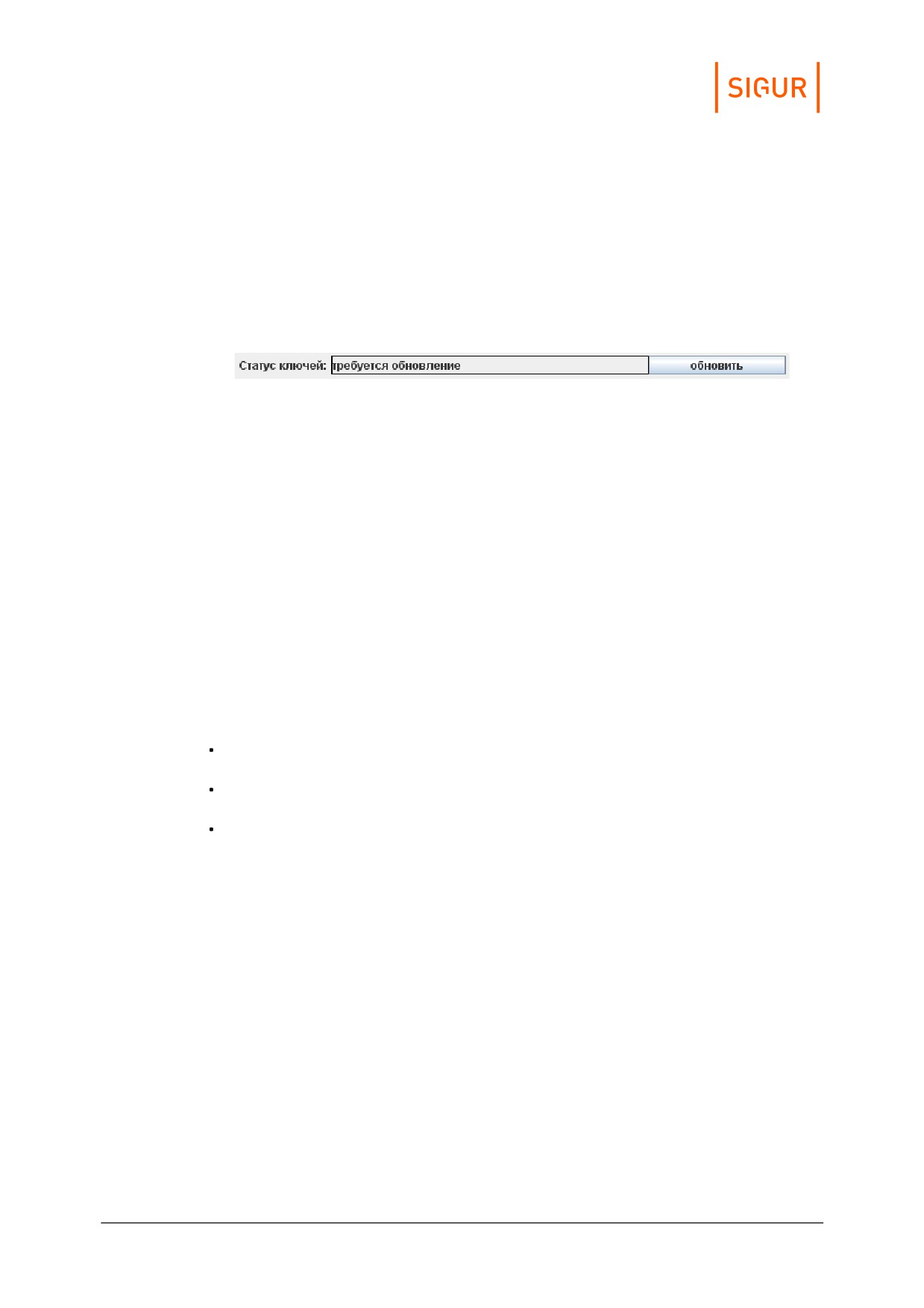

Статус ключей.

Если по мнению системы информация, хранящаяся в памяти карты, устарела и

должна быть обновлена, в строке отобразится надпись «Требуется

обновление». Чтобы обновить информацию нажмите кнопку «Обновить»

(откроется окно «Обновление ключа») и поднесите идентификатор выбранного

объекта доступа к настольному считывателю карт Mifare. В случае успешной

записи значение в строке «Статус ключей» сменится на «Обновление не

требуется».

32.5.

Беспроводные замки Dorma…aba

В рамках интеграции Sigur взаимодействует с ПО Matrix, которое предназначено

для конфигурации замковой системы.

Интеграция позволяет :

Управлять правами доступа сотрудников на беспроводные замки из ПО

Sigur путем назначения им тех или иных профилей доступа.

В ПО Sigur в режиме реального времени отображать события проходов

через замки.

Отображать события проходов и иные, связанные с точками доступа

беспроводных замков, в архиве Sigur.

Настройка интеграции со стороны ПО Matrix.

В первую очередь необходимо сконфигурировать замковую систему:

установить сервер, загрузить лицензию, подключить замки. Если возникли

сложности на этих этапах, рекомендуем обратиться в техническую поддержку

производителя замков.

Далее необходимо произвести некоторые дополнительные настройки на

стороне замковой системы.

В ПО Matrix зайти на вкладку «Система» - «Администрирование» - «Интерфейсы»

и создать интерфейс для возможности подключения к REST сервису замковой

системы, указать все необходимые разрешения:

Настройка интеграции с замковыми системами

409

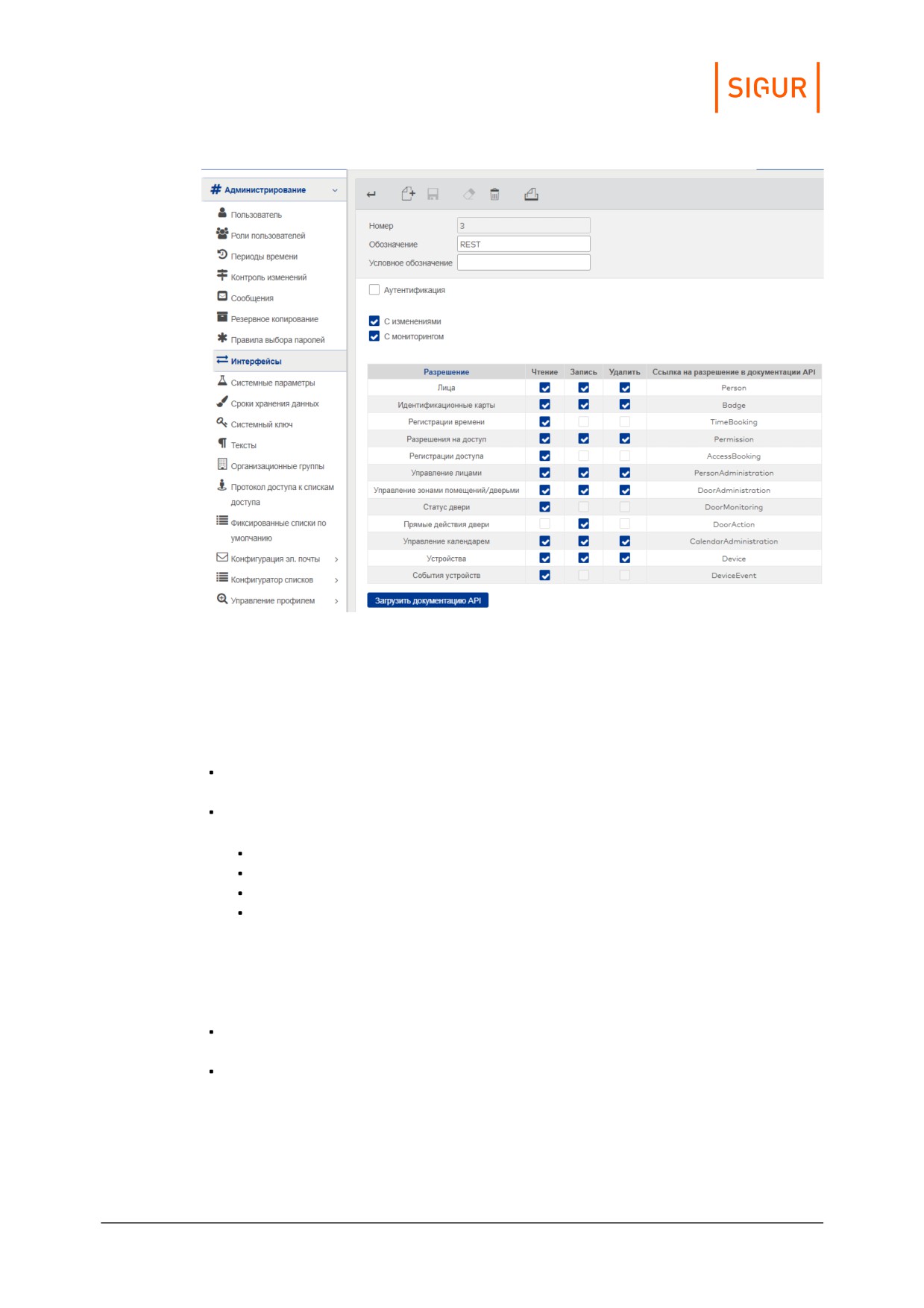

Создание интерфейса для подключения к REST-сервису Matrix.

Настройка интеграции со стороны ПО Sigur.

В ПО «Клиент» в меню «Файл - Настройки - Беспроводные замки» необходимо

включить интеграцию с Matrix, указать соответствующие параметры работы:

Тип идентификационных карт: Mifare Classic или Mifare Plus (в зависимости

от того, какие карты используются в системе).

Параметры REST сервера Matrix:

хост;

порт;

логин;

пароль.

Логин и пароль необходимы, только если для подключения к REST-

сервису используется аутентификация, которую можно включить или

отключить при создании интерфейса в ПО Matrix.

Путь к веб-сервису.

Номер мандатора.

По умолчанию равен 1. Но если помимо Sigur с REST-сервисами

взаимодействует другая внешняя система, за уточнением номера

необходимо обратиться в техническую поддержку производителя замковой

системы.

Настройка интеграции с замковыми системами

410

Номер интерфейса.

Соответствует значению параметра «Номер» в настройках интерфейса

подключения к REST-сервису Matrix.

Параметры сервера базы данных Matrix:

имя ODBC-драйвера

Необходимо дополнительно установить ODBC-драйвер для нужного типа

БД, используемой ПО Matrix, и указать название драйвера.

имя базы данных;

хост;

порт;

логин;

пароль.

Логин и пароль для подключения к базе задаются при создании базы в

процессе установки ПО Matrix.

Далее можно перейти на вкладку «Персонал». Права доступа на беспроводные

замки регулируются с помощью назначения сотрудникам специальных

профилей доступа на вкладке Matrix. Профиль - это конкретная логика доступа,

предварительно настроенная в ПО Matrix.

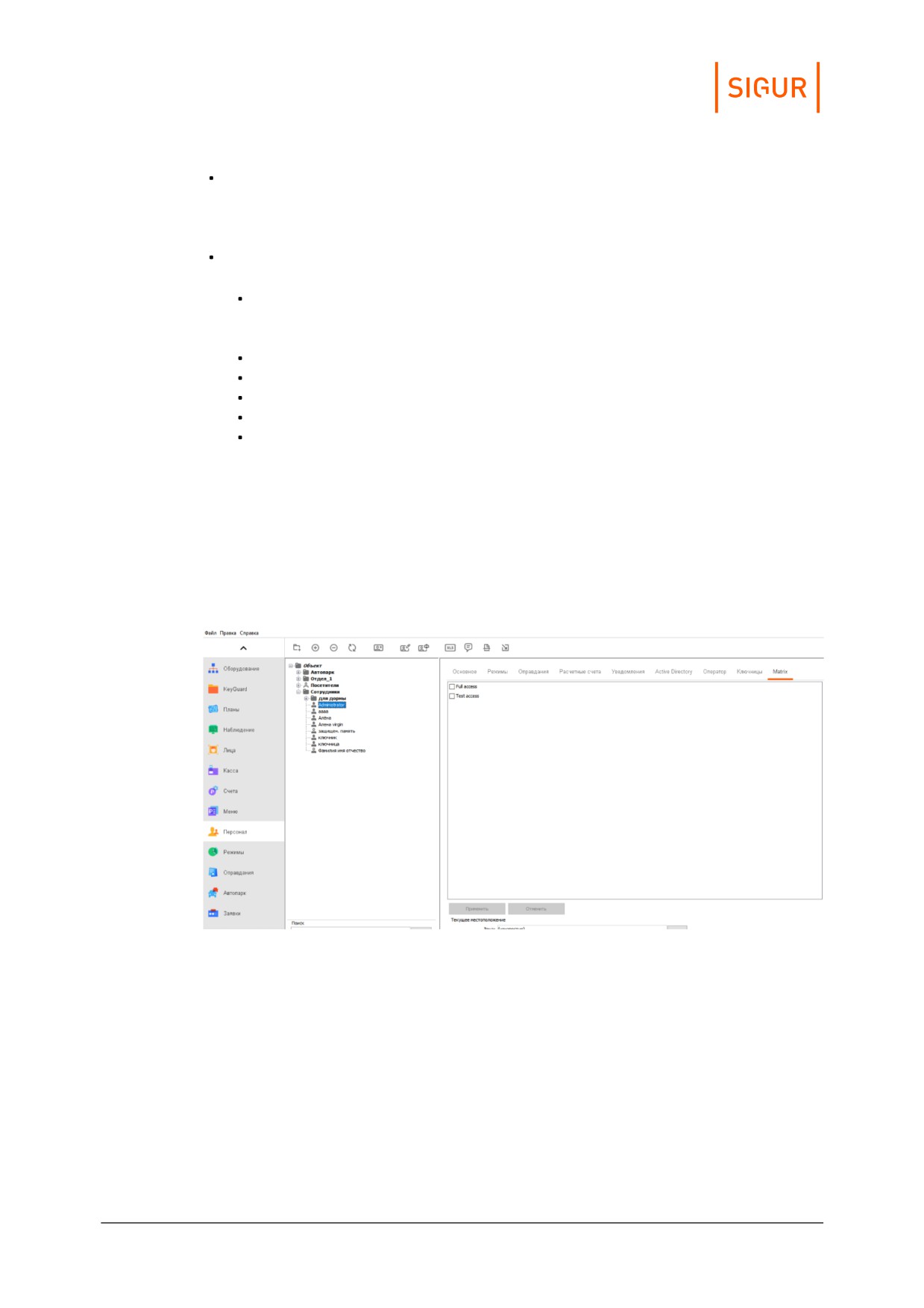

Назначение профилей доступа в ПО Sigur.

Также в ПО Sigur необходимо указать номер пропуска сотрудника, это можно

сделать одним из доступных способов: с помощью интегрированного

настольного считывателя, считывателя, подключенного к контроллеру или

вручную с клавиатуры.

Настройка интеграции с замковыми системами

411

В ПО Sigur необходимо заносить полный UID идентификатора, т.к.

беспроводные замки работают именно с полным кодом, а не с какой-то

его частью.

Проверить, получает ли сервер Sigur события от замковой системы можно на

вкладке «Наблюдение» или на вкладке «Архив».

Пример отображения событий, связанных с беспроводными замками Dormakaba, на вкладке «Наблюдение».

Пример отображения событий, связанных с беспроводными замками Dormakaba, на вкладке «Архив».

Настройка считывателя Z-2 USB

412

33.

Настройка считывателя Z-2 USB

Считыватель Z-2 USB в составе СКУД «Sigur» предназначается для работы с

идентификаторами Em-Marine, HID® ProxCard II® (125 kHz) и Mifare (только в

режиме чтения UID).

Поддержка считывателя в «Sigur» была добавлена, начиная с версии ПО

1.1.1.42.s.

Предварительная настройка считывателя:

1. Подключите считыватель в свободный USB-порт компьютера.

2. Убедитесь, что при подключении считывателя он определяется в системе

как COM-порт. На Windows проверить это можно через «Диспетчер

устройств» в разделе «Порты COM и LPT» (например, для Windows 11 Pro:

«Пуск - Панель управления - Оборудование и звук - Диспетчер устройств»).

Обратите внимание на номер COM порта, он потребуется для дальнейшей

настройки.

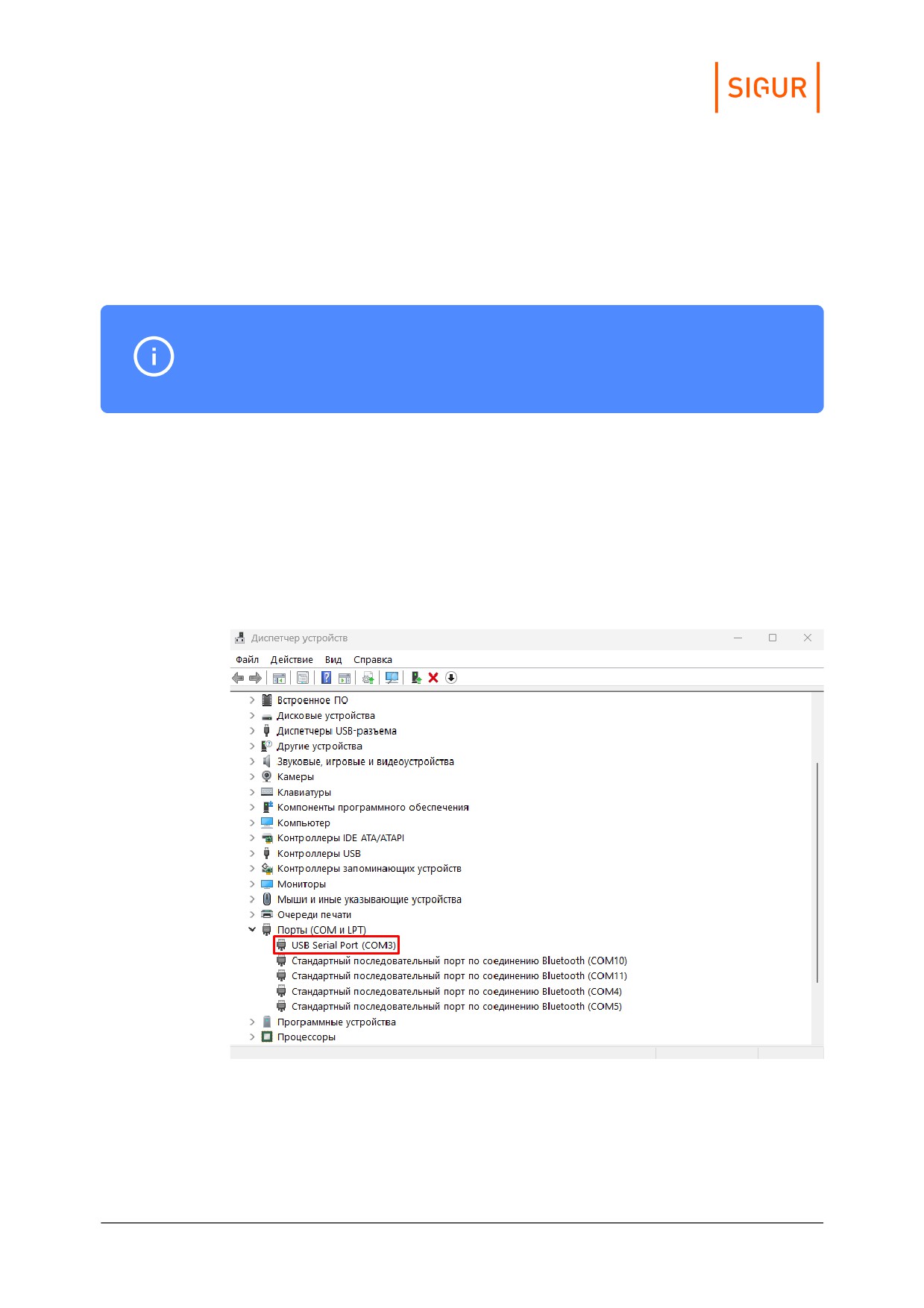

Отображение считывателя Z-2 USB в диспетчере устройств.

3. Запустите программу «Клиент».

4. В меню «Файл - Настройки - Бесконтактная идентификация» для параметра

«COM-порт настольного считывателя Z-2» выберите тот, который

используется подключенным считывателем. Нажмите «ОК».

Настройка считывателя Z-2 USB

413

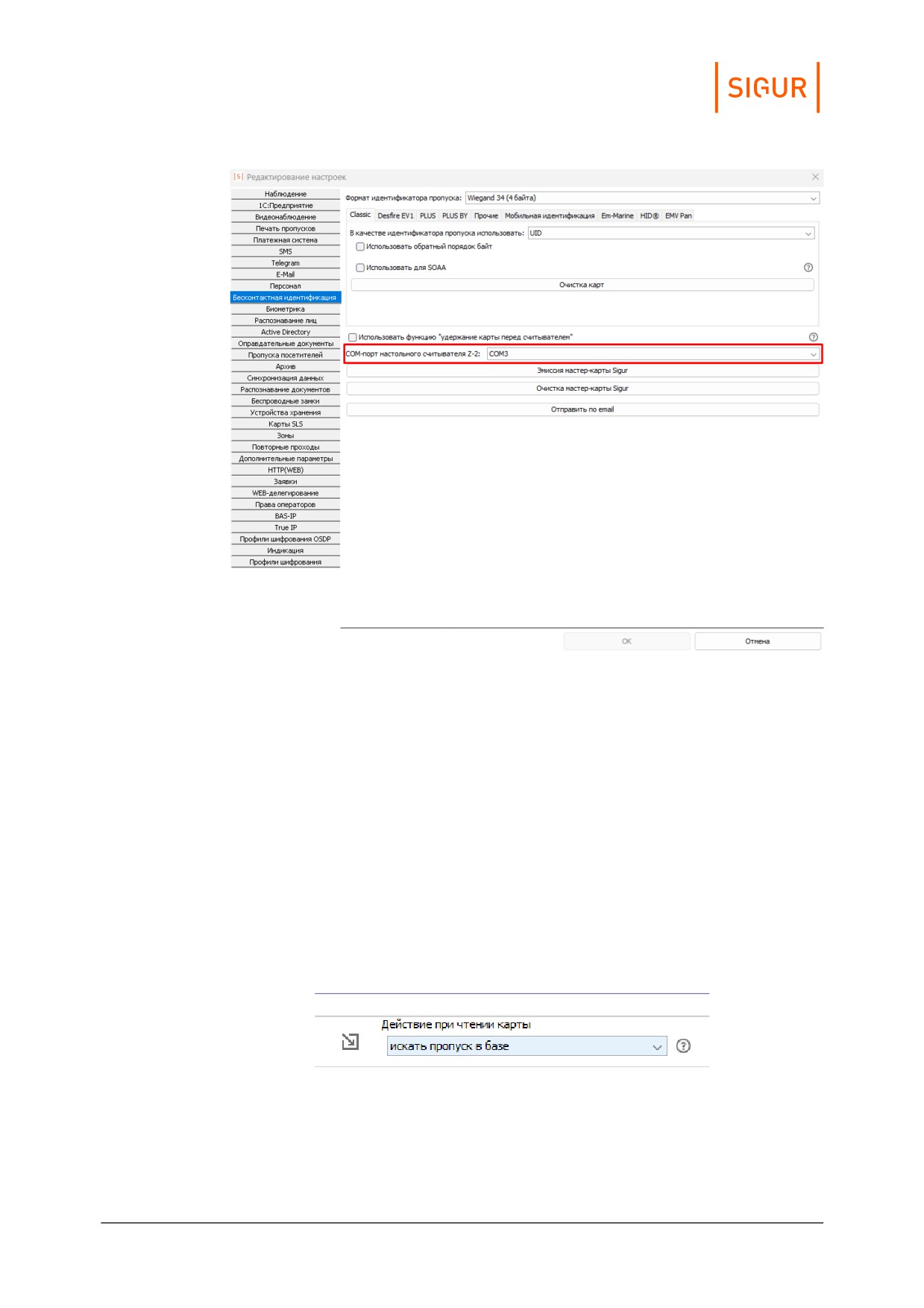

Вариант настройки считывателя Z-2 USB в ПО «Клиент».

5. Для идентификаторов Mifare необходимо дополнительно обратить

внимание на параметр «Формат идентификатора пропуска». Его необходимо

выставить в соответствующее значение в зависимости от того, на какой

разрядности работают считыватели, установленные на точках доступа.

Рекомендуется использование Wiegand 34 или Wiegand 58, попытка

использования Wiegand 26 может привести к тому, что при считывании

разных карт считыватель будет выдавать одинаковый код («обрезая»

старшую часть кода карты), т. к. полный код Mifare карты превышает 3

байта.

Для идентификаторов Em-Marine и HID® ProxCard II® (125 kHz) значение

этого параметра не имеет значения. Код идентификатора будет всегда

обрабатываться как Wiegand 26 (3 байта).

В случае, если настройка выполнена верно, на вкладке «Персонал» отобразится

панель «Действие при чтении карты».

Панель Действие при чтении карты».

Если в процессе настройки были допущены ошибки, либо сам считыватель не

подключен к компьютеру, то в программе отобразится соответствующее

информационное сообщение:

Настройка считывателя Z-2 USB

414

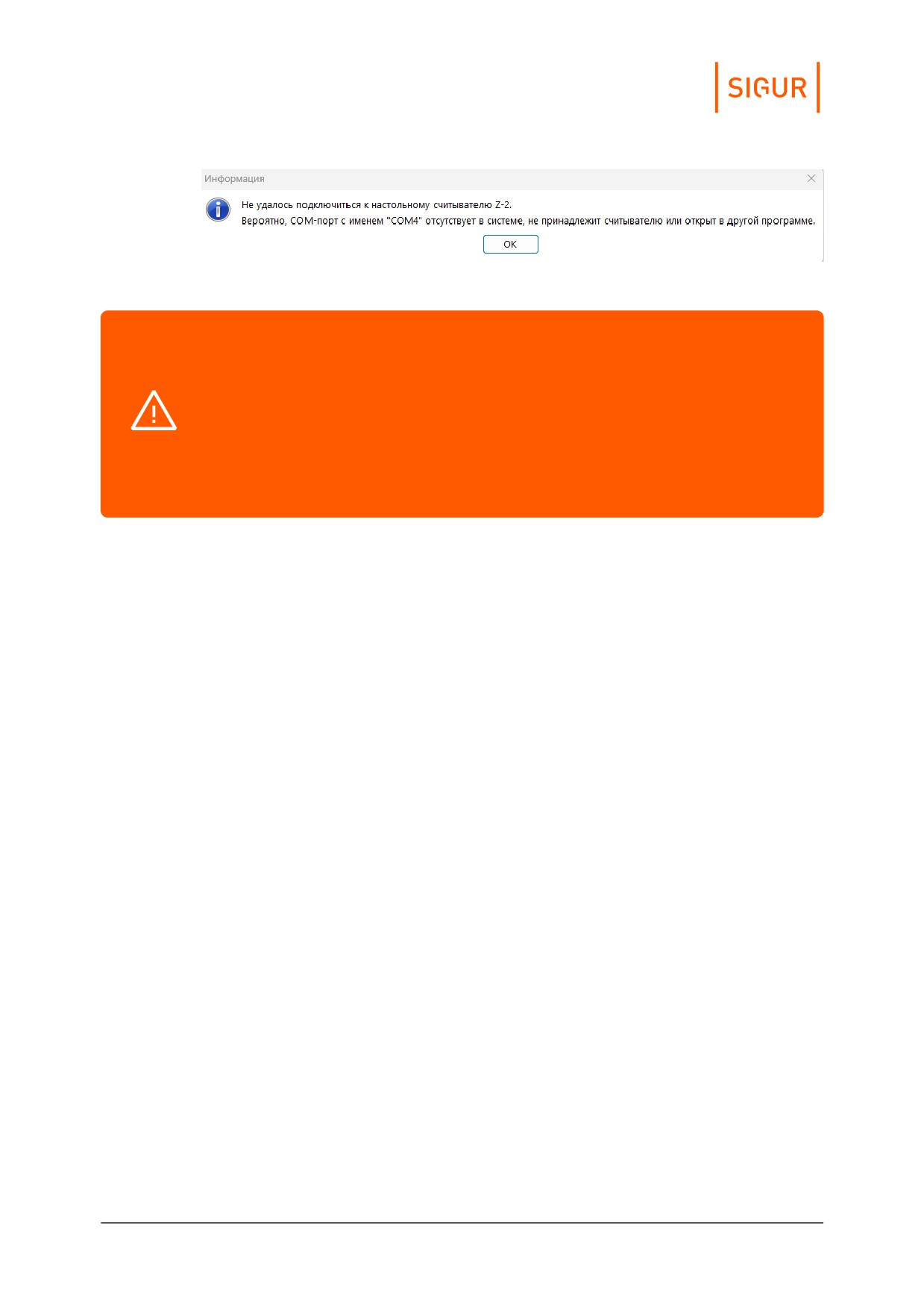

Информационное сообщение о невозможности подключения к считывателю Z-2.

На считывателе должна быть установлена заводская прошивка. Скачать

прошивку можно с официального сайта производителя.

На заводской прошивке считыватель должен присылать информацию об

идентификаторе в следующем виде:

Mifare[C49915C3] 021,39364 1K (0004,08)

Mifare[5A6E4D8504152B] 004,05419 UL (0144,00)

Em-Marine[0900] 049,30635

Контакты

415

содержание      ..     7      8      9
