Вертолет Ми-8АМТ. Руководство по летной эксплуатации (1995 год) - часть 40

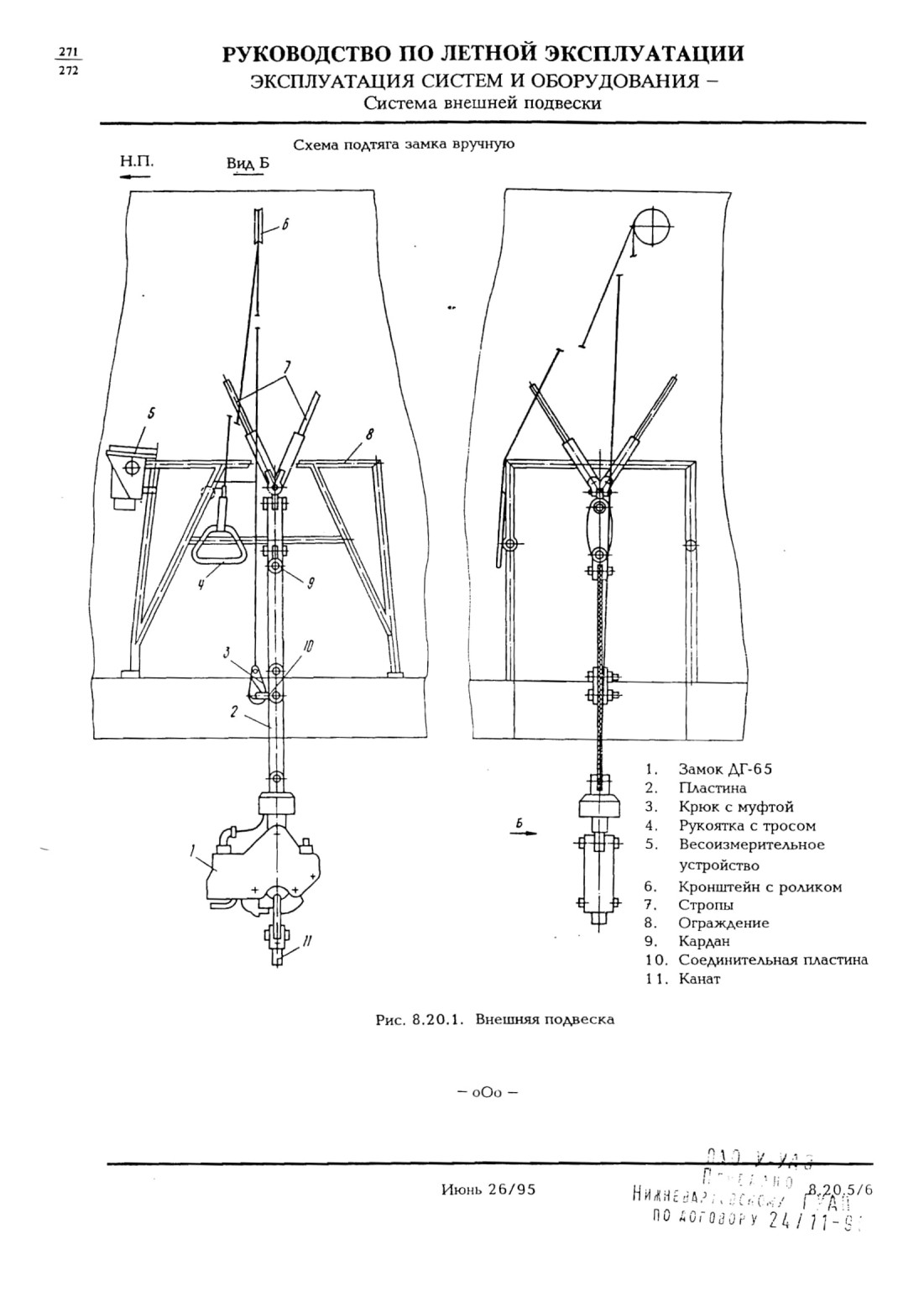

Удлинительные канаты предназначены для изменения длины грузовой подвески в зависимости от условий работы (транспортировки груза или монтажных работ).

Подвеска для подцепки груза состоит из кольца, четырех стропов длиной 4 м и четырех скоб для подсоединения подвески к рым-болтам груза.

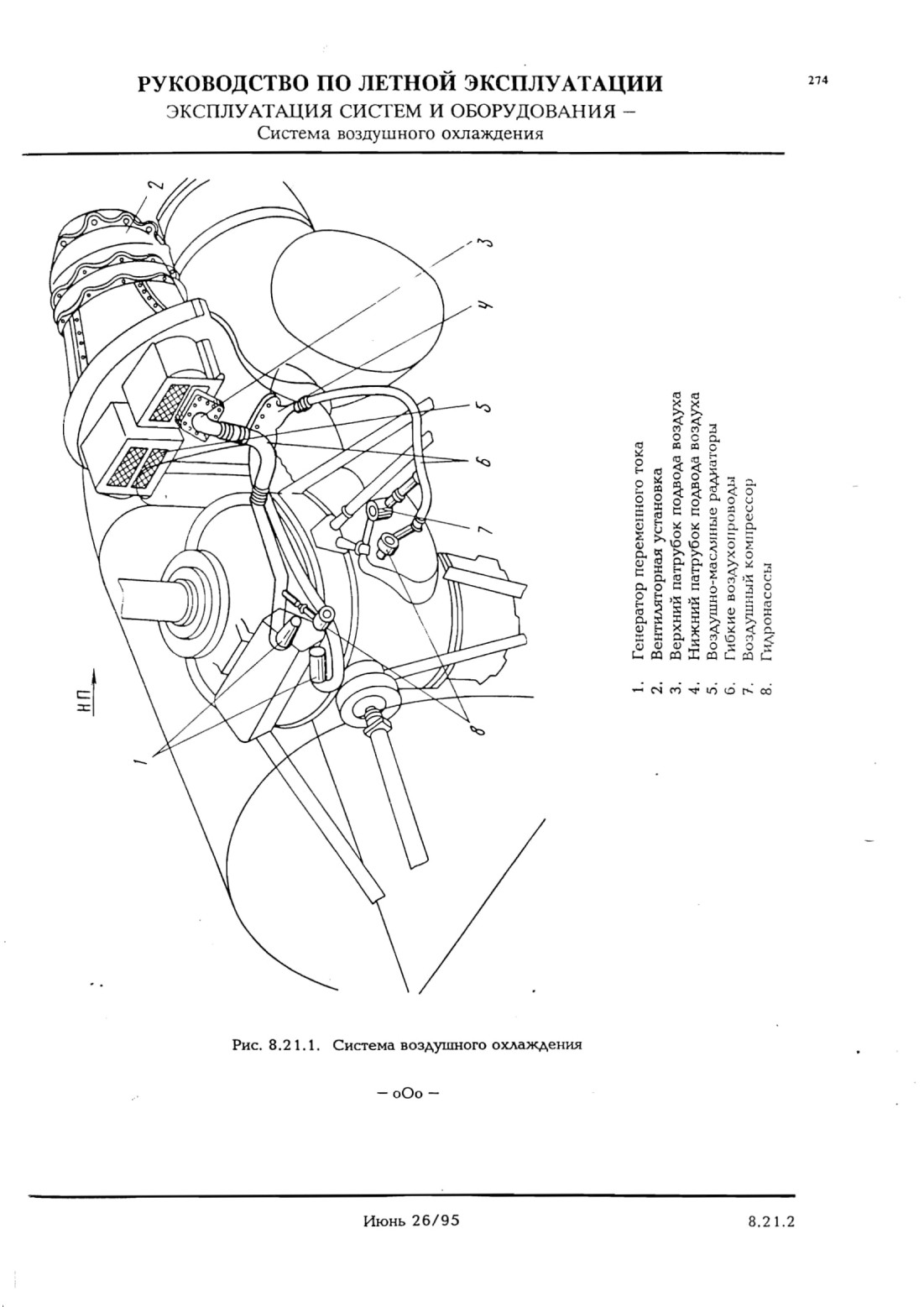

8.2 1. СИСТЕМА ВОЗДУШНОГО ОХЛАЖДЕНИЯ

8.21.1. Краткое описание

Система воздушного охлаждения агрегатов вертолета служит для охлаждения масла в радиаторах масляных систем двигателей и главного редуктора, генераторов переменного тока, шестеренчатых гидронасосов и воздушного компрессора.

Система воздушного охлаждения состоит из вентиляторной установки и гибких воздухопроводов.

Охлаждение масла двигателей и главного редуктора происходит путем продувки воздуха вентилятором через воздушно-масляные радиаторы.

Охлаждение генераторов, гидронасосов и воздушного компрессора происходит путем непосредственного обдува воздухом, поступающим по гибким трубопроводам.

Сам вентилятор засасывает воздух из входного канала. Часть поступающего из вентилятора воздуха через отверстия в шпангоуте № 1К нагнетается в маслорадиаторы. Из радиаторов нагретый воздух по патрубкам отводится за пределы капота в верхней части отсека редуктора. Другая часть воздуха через предохранительные сетки попадает во внутреннюю полость шпангоута № 1 К, которая одновременно является коллектором воздуха. Отсюда воздух по гибкому трубопроводу отбирается для охлаждения генераторов, гидронасосов и воздушного компрессора.

Вентиляционная установка имеет поворотные лопатки направляющего аппарата, с помощью которых регулируется производительность вентилятора. Изменение угла установки направляющего аппарата вентилятора производится на земле вручную.

8.21.2. Эксплуатационные ограничения
