Құрылыс объектісінің ақпараттық моделі құрылыс объектісі туралы сенімді

ақпараттың  электронды  түрде  ұсынылған  және  логикалық  блокта  топтастырылған
көлемі  болып  табылады.  Ақпараттық  модельдегі  ақпараттың  сипаты  мен  сапасы
ақпараттық  модель  жасалатын  міндетпен  анықталады.  Ақпараттық  моделі
құрылымдалған және құрылымдалмаған ақпараттан құралады. Құрылымдалған ақпарат
графикалық  модельдерден,  кестелер/сипаттамалар  мен  деректер  қорынан  тұрады.
Құрылымдалмаған

ақпарат

ретінде

құжаттама

және

ілеспелі/қосымша

материалдар/деректер (видео-, аудиоматериалдар) болып табылады.

Құрылыс объектісінің өмірлік циклін құру және пайдалану кезеңінде, сәйкесінше,

жобаның ақпараттық моделі (PIM) және активің ақпарат моделі (AIM) құрылады.

Ақпараттық модельдер құрылыс объектісінің өмірлік циклінің барлық

кезеңдерінде объект және оның құрамдас бөліктері туралы ақпаратты жүзеге асыру және
оны тиімді басқаруды іске асыру мақсатында жасалынады.

Жобаның ақпараттық моделі (PIM) құрылыс алаңының құрылысы кезеңінің

барлық  кезеңдерінде  қалыптасады  және  құрылыс  алаңы  туралы  сенімді  және
жаңартылған  ақпарат  көзі  болып  табылатын  бірыңғай  логикалық  түрде
ұйымдастырылған  репозиторий  болып  табылады.  Жобаның  ақпараттық  моделі  келесі
міндеттерді шешу үшін қызмет етеді:

1. Құрылыс процесіндегі қатысушылардың өзара іс-қимылын ұйымдастыру
2. Жобалау шешімдерін визуализациялау
3. Кеңістіктік пәнаралық үйлестіру
4. Жобалық қателерді азайту;
5. Дәл физикалық көлемдерді алу
Құрылыстық және құрылыс алдындағы және жобалау алдындағы кезеңдерін

қамтитын жобаның ақпараттық моделі (PIM) құрылымдық және құрылымдық емес
ақпаратты қамтиды.

Активтердің ақпараттық моделі (AIM) үздіксіз операциялық тиімділік пен

функционалдылықты қамтамасыз ету үшін, сондай-ақ операциялық шығыстарды
төмендету және мынадай міндеттерді шешу үшін құрылыс объектісінің жұмыс істеу
кезеңінде қалыптасады:

1. Техникалық қызмет көрсету және жөндеуге жоспарлау;
2. Орындау мониторингінен алынған деректерді басқару;

ҚР ҚЖ 1.02-117-2018

3. Төтенше жағдайларды модельдеу және тиімді әрекет ету сценарийлерін анықтау

(қауіпсіз эвакуация жолдарын таңдауды қоса алғанда).

Ведомстводан тыс кешенді сараптаманы өткізу мақсатында қажетті мақсаттар

үшін қажетті және жеткілікті ақпаратты қамтитын жеке ақпараттық модель құрылады.
Интеграцияланған ведомстволық сараптама мақсатында ақпараттық модель жобалық
ақпараттық модель ((PIM) негізінде құрылады.

А2. Ведомстводан тыс кешенді сараптама мақсатына арналған ақпараттық

модель (ВКС АМ)

ВКС АМ Ведомстводан тыс кешенді сараптама жүргізу қағидаларында анықталған

ЭТЭН/ЭЖСҚ көлемдегі электронды құжаттарды қамтитын ақпараттық контейнерлердің
және ЭТЭН/ЭЖСҚ графикалық бөлігі негізі болып саналатын IFC форматындағы және
бастапқы форматтағы ҚО ЭМ логикалық ұйымдастырылған жиынтығы боылп табылады
(4-сурет) және келесі міндеттерді шешу үшін қызмет етеді:

1. Ақпарат көзі
2. Қайшылықтарды тексеру
3. Көлемдік-жоспарлау, инженерлік және басқа да шешімдердің өзара байланысын

бағалау.

Ведомстводан тыс кешенді сараптама үшін құрылысты жобалау алдындағы

дайындау кезеңінде ВКС АМ құрамында мыналар бар:



электронды құжаттар түрінде жасалған бастапқы-рұқсат құжаттарын қоса

отырып, ЭТЭН;



ҚО ЭМ.

Ведомстводан тыс кешенді сараптама үшін құрылысты жобалық дайындау

кезеңінде ВКС АМ құрамында мыналар бар:



электронды құжаттар түрінде жасалған бастапқы-рұқсат құжаттарын қоса

отырып, ЭЖСҚ;



ҚО ЭМ.

Электроныдық құжатарды қалыптастыру процесі және форматы Қазақстан

Республикасы  Ұлттық  экономика  министрлігі  Құрылыс,  тұрғын  үй-коммуналдық
шаруашылық істері және жер ресурстарын басқару комитеті Төрағасының 2016 жылғы
21  сәуірдегі  №  106-НҚ  бұйрығымен  бекітілген  Мемлекеттік  инвестициялардың  және
квазимемлекеттік  сектор  субъектілерінің  қаражаты  есебінен  қаржыландырылатын
объектілердің  құрылысына  арналған  жоба  алдындағы  және  жобалау  (жобалау-
сметалық)  құжаттамасын  сараптамалық  ұйымдарға  және  Бірыңғай  мемлекеттік
электрондық  банкке  электрондық-сандық  нысандағы  техникалық-экономикалық
негіздемелерді  және  жобалау-сметалық  құжаттамасын  қалыптастыру  және  ұсыну
жөніндегі мемлекеттік нормативке сәйкес орындалады.

ВКС АМ құрайтын Электроныдық модельдер мен жлектрондық құжаттар

Тапсырыс берушімен немесе оның уәкілетті тұлғасымен Жаңа объектілерді салуға,
сондай-ақ бұрыннан барын өзгертуге (реконструкциялауға, кеңейтуге, техникалық қайта

ҚР ҚЖ 1.02-117-2018

жарақтандыруға, жаңғыртуға және күрделі жөндеуге) арналған техникалық-
экономикалық негіздемелерге және жобалау-сметалық құжаттамаға ведомстводан тыс
кешенді сараптама жүргізу қағидаларына қалыптастырылып, жіберіледі.

ВКС АМ кешенді ведомстводан тыс сараптамасын жүргізу барысында ВКС АМ

тарапынан нормалар мен ережелердің талаптары сақтамалған жағдайда, сарапшы
негізделген ескертулердә ұсынады

Тапсырыс беруші кешенді ведомстводан тыс сараптамасын жүргізу үшін

белгіленген мерзімге сәйкес осы ескертулерді жояды және осы жобаның кешенді
ведомстводан тыс сараптамасын кейінгі жүргізу үшін ВКС АМ жаңартылған нұсқасын
жібереді.

Ескерту – Ақпараттық модельдердің сапасын тексеру кезінде ҚОАМТ енгізу және қолдану

шеңберіндегі әлемдік тәжірибеде BCF форматы - екі жақты ескертулерге түсіндірме беру құралы ретінде
пайдаланылады. (A3).

ВКС АМ кешенді ведомстводан тыс сараптамасының нәтижелері бойынша

сарапшылар дәлелді ескертулерді ескере отырып, ВКС АМ немесе ВКС АМ
жаңартылған нұсқасына қорытынды шығарады.

ВКС АМ оң қорытындысы негізінде Тапсырыс берушінің бекітуіне жатады (5-

сурет).

А3. BCF форматы туралы ақпарат

BCF файл құрылымы

BCF файлы - BCFv1.0 және BCFv2.0 үшін «bcfzip» файл кеңейтімі бар әр ескертпе

үшін бір папакасы бар zip архив болып табылады

«bcf» файл кеңеітілімі BCFv2.1 алынған. BCF zip архиві келесәдей файлдарды

қамтиды:

• project.bcfp (міндетті емес)
Жобадағы extension.xsd сілтеуші XML файлы. Осы файлдың сызбасы - project.xsd.
• bcf.version
BCF схемасы пайдаланатын ақпаратпен бірге version.xsd схемасын қолданатын

XML файлы. Файлдың мазмұны bcf.version мазмұнын бірдей болуы керек.

BCFzip архив тақырыбы папкасының құрылымы

Папка атауы - ғаламдық бірегей тақырып идентификаторы (GUID). Бұл GUID

UUID (Universal Unique Identifier) түрінде.

Папкада келесі файлдар бар:
• markup.bcf
Төменде сипатталған markup.xsd схемасынан кейінгі XML файлы.
• viewpoint.bcfv
Төменде сипатталған visinfo.xsd схемасынан кейінгі XML файлы.
BCF 2.0 арқылы бірнеше шолу нүктелері мүмкін. Бұл файлдардың атаулары алдын

ала анықталмаған. Ескерту: бірнеше шолу нүктелерінің болуы жағдайында да бір шолу

ҚР ҚЖ 1.02-117-2018

нүктесі тұрғысынан pointpoint.bcfv деп аталуы керек.

• snapshot.png
Тақырыпқа қатысты кескін/сурет (BCF 1.0-мен үйлесімділік үшін). BCF 2.0

көмегімен бірнеше кескін болуы мүмкін. Бұл файлдардың атаулары алдын ала
анықталмаған. Ескерту: бірнеше шолу нүктелерінің болуы жағдайында кескін
snapshot.png деп аталуы жөн.

Жоба файлы (.bcfp)

Жоба файлында тақырыпқа қатысты жоба туралы анықтамалық/сілтемелік ақпарат

бар.

Атрибут

Міндетті емес

Сипаттамасы

ProjectId

Иә

Жоба сәйкестендіргіші

Сонымен қатар, келесідей түйіндері бар

Элемент

Міндетті емес

Сипаттамасы

Name

Иә

Жоба атауы

ExtensionSchema

Жоқ

Кеңейту сызбасы URI

Таңбалау фалы (.bcf)

Таңбалау файлы тақырып туралы мәтіндік ақпаратты қамтиды.

Тақырыбы

Header түйінінде осы тақырыпқа қатысты IFC файлдары туралы ақпарат бар. Ол

ProjectGuid атрибутына ие, ол жаһандық бірегей жоба сәйкестендіргіші болып
табылады. Тақырыпта, сондай-ақ, файл түйіндерінің тізімі бар.

Әрбір файл түйінінде келесі төлсипаттар бар:

Атрибут

Міндетті емес

Сипаттамасы

IfcProject

Иә

IFC  файлға  тақырып
қатысты  Жобаға  IfcGuid
сілтеме,

IfcSpatialStructureElement

Иә

Осы тақырыпқа қатысты
кеңістіктік

құрылымы,

ҚР ҚЖ 1.02-117-2018

Атрибут

Міндетті емес

Сипаттамасы

мысалы,
IfcBuildingStorey,

үшін

IfcGuid анықтама.

isExternal

Иә

Сыртқы файл немесе
bcfzip ішіндегі IFC файл

Сонымен қатар, келесідей түйіндері бар

Атрибут

Міндетті емес

Сипаттамасы

Файл атауы

Иә

Тақырыпқа қатысты BIM
файл,

Күні

Иә

BIM файл күні.

Сілтеме

Иә

URI to IfcFile.
IsExternal=false
“..\example.ifc“

(within

bcfzip)
IsExternal=true
“https://.../example.ifc

Тақырыбы

Тақырып түйінінде тақырып туралы анықтамалық ақпарат бар. Ол UUID болып

табылатын GUID бір атрибуты болып табылады.

Атрибут

Міндетті емес

Сипаттамасы

Guid

Жоқ

Guid тақырыбы

TopicType (тақырып типі)

Иә

Тақырып

типтері

(extension.xsd”)

TopicStatus

(тақырып

статусы/мәртебесі)

Иә

Тақырып

типтері

(“extension.xsd”)

Сонымен қатар, келесідей түйіндері бар

ҚР ҚЖ 1.02-117-2018

Элемент

Міндетті емес

Сипаттамасы

ReferenceLink

иә

Осы тақырыпқа, мысалы,
модельге арналған URI
немесе өтінімдерді өңдеу
жүйесіне

сілтемелер

тізімі

Title

жоқ

Тақырып атауы

Priority

иә

Тақырып басымдылығы.
Мүмкін мәндер тізімі
Кеңейту

схемасынды

анықталады

Index

иә

Тақырып

тәртібін

қолдауға нөмір

Labels

иә

Тақырыптарды  топтауға
арналған  тегтер.  Мүмкін
мәндер  тізімі  Кеңейту
схемасынды анықталады

CreationDate

жоқ

Тақырыптарды жасауға
арналған

CreationAuthor

жоқ

Тақырыпты

жасаған

пайдаланушы

ModifiedDate

иә

Тақырыпты

соңғы

өзгерту күні. Тақырып
жасалғаннан кейін ғана
пайда болады.

ModifiedAuthor

иә

Тақырыпты

өзгерткен

пайдаланушы. Тақырып
жасалғаннан кейін ғана
пайда болады..

DueDate

иә

Мәселе

шешілгенге

дейінгі к.нді белгілеу.

AssignedTo

иә

Тақырып тағайындалған
пайдаланушы.

Бұл

электрондық

пошта

форматында

болуы

ұсынылады.

Мүмкін

ҚР ҚЖ 1.02-117-2018

Элемент

Міндетті емес

Сипаттамасы

мәндер тізімі Кеңейту
схемасынды анықталады.

Description

иә

Тақырыптар
сипаттамасы

Stage

иә

Кезең тақырыбы (алдын-
ала анықталған тізіміне
«extension.xsd»)

бір

бөлігі болып табылады.

BimSnippet (Міндетті емес)

BimSnippet - бұл бір немесе бірнеше тақырыпқа қатысты ақпараты бар қосымша

файл. Мысалы, ол бос орындарға арналған позицияларды қамтитын IFC файлы болуы
мүмкін.

Атрибут

Міндетті емес

Сипаттамасы

SnippetType

Жоқ

BimSnippet үшін URI.
IsExternal = жалған «.. \
snippetExample.ifc»
(bcfzip

шегінде)

IsExternal = шынайы
«HTTPS:
//.../snippetExample.ifc»

IsExternal

Да

Сыртқы файл немесе
bcfzip ішіндегі IFC файл

Элемент

Міндетті емес

Сипаттамасы

Reference

Жоқ

Құжатқа URI. IsExternal
=

жалған

«..

exampleDoc.docx»
(bcfzip

шегінде)

IsExternal = шынайы
«HTTPS:

//.../

exampleDoc.docx»

ReferenceSchema

Да

BimSnippetSchema үшін
URI (әрқашан сыртқы)

ҚР ҚЖ 1.02-117-2018

Құжатқа сілтеме (міндетті емес)

Анықтамалық құжат Тақарыбымен бірге қосымша жүктеме немесе сілтемелерді

біріктіру құралы ретінде қызмет етеді. Сілтемелерде .bcfzip ішіндегі файлды немесе
сыртқы орынға нұсқауға болады.

Атрибут

Міндетті емес

Сипаттамасы

Guid

Да

Анықтау

үшін

Guid

атрибут

IsExternal

Да

Сыртқы немесе ішкі
bcfzip құжаты.

Элемент

Міндетті емес

Сипаттамасы

ReferencedDocument

Да

URI to document.
IsExternal=false
“..\exampleDoc.docx“  (within
bcfzip)
IsExternal=true

“https://.../

exampleDoc.docx“

Description

Да

Құжат сипаттамасы

Іргелес Тақырыбы (Міндетті емес)

Тақырыптар арасындағы байланыс (Конфликт -> PfV -> Открывание)

Атрибут

Міндетті емес

Сипаттамасы

RelatedTopic/GUID

Иә

Аталған тақырыптардағы
GUID тізімі

Ескерту

Түзетулер файлында тақырыпқа қатысты жазбалар болуы мүмкін. Олардың

мақсаты тақырыпқа байланысты әртүрлі тараптар арасындағы пікірталасты жазу
боылпы табылады. Ескертуде бірегей сәйкестендіру үшін GUID атрибуты бар.

Сонымен қатар келесідей түйіндері бар

ҚР ҚЖ 1.02-117-2018

Элемент

Міндетті емес

Сипаттамасы

Date

Жоқ

Есркету күні

Author

Жоқ

Ескерту авторы

Comment

Жоқ

Ескерту мәтіні

Viewpoint

Иә

GUID сілтемесі

ModifiedDate

Иә

Ескертулер өзгерту күні

ModifiedAuthor

Иә

Ескертулер өзгерту авторы

Viewpoints

Таңбалау файлы бір немесе бірнеше жазбалармен байланысты бірнеше шол

нүктелерін қамтуы мүмкін. Шолу нүктелері бірегей сәйкестендіру үшін GUID атрибуты
бар.

Сонымен қатар, келесідей түйіндері бар

Элемент

Міндетті емес

Сипаттамасы

Viewpoint

Иә

Viewpoint

файлының

атауы(.bcfv)

Snapshot

Иә

Snapshot атауы(.png)

Index

Иә

Сұрыптауға

аралған

параметр

Шолу нүктелері өзгермейді, сондықтан олар жасалғаннан кейін ешқашан

өзгертілмеуі керек. Егер тақырыпқа жаңа ескертулер басқа визуализацияны сұраса, онда
жаңа көріністер қосылуы керек.

ҚР ҚЖ 1.02-117-2018

Визуалдау ақпаратының файлы(.bcfv)

Көрнекі файлдар файлы тақырыпқа, камера параметрлері мен ықтимал түзетулерге

қатысты компоненттерді, сондай-ақ қиып алу туралы ақпаратты қамтиды.

Компоненттер/Құрамдастар

Компоненттер түйіні компонеттерге сілтемелер жинағын қамтиды. Бұл файлдағы

сандық мәндер (ұзындыққа қатысты - метр, бұрыш үшін - градус) тіркелген бірліктерде
болады. Мәндер пайдаланушыға қатысты емес болғандықтан, бірлікке түрлендіру талап
етілмейді. Компоненттер торабында барлық шолу нүктелерінің компоненттеріне
арналған true (шын) немесе false (жалған) көрсететін DefaultVisibility атрибуты бар.

Компонент элемент келесі сипаттарды қамтиды:
• ViewSetupHints шолу нүктесін жасау үшін пайдаланылған көрсету параметрлерін

сипаттауға арналады

• қызығушылық компоненттерін көрсету үшін таңдау.
• әдепті қалып бойынша көрініс компонеттерін сипаттаудың көрініс.
• Бөлшектерді көрсету үшін бояу параметрлерін көрсетуге арналған бояу.

Таңдау

Таңдау элементі шолу нүктесін көрсету кезінде таңдалуы немесе белгіленуі қажет

барлық компоненттерді көрсетеді.

Оңтайландыру қағидалары

BCF көптеген компоненттерді таңдау үшін жарамды. Таңдалған компоненттердің

үлкен тізімі төмен өнімділікке әкеледі. Барлық клиенттер ережені сақтауы керек:

• Таңдалған компоненттердің мөлшері үлкен болса (шамамен 1000 компонент)

пайдаланушыға ескерту жасауға және оны таңдауды өзгертуге мүмкіндік береді.

Көрнекілік

Visibility элементі DefaultVisibility компонеттерін көрсетеді және арнайы

компоненттерге қолданылатын барлық Ерекшеліктерді тізімдейді. Ерекшеліктердегі
құрамдас бөліктер DefaultVisibility қарағанда қарама-қайшы көрініске ие.

Оңтайландыру қағидалары

BCF

көп

компоненттерді

жасыру/көрсету

үшін

жарамды.

Жасырылған/көрсетілетін компоненттердің үлкен тізімі төмен өнімділікке әкеледі.
Барлық клиенттер келесі ережелерге сай болуы керек:

• Егер жасырын компоненттер тізімі көрінетін құрамдастар тізімінен кішірек

болса, default_visibility параметрін шын мәніне орнату қажет және жасырын
компоненттерді ерекшеліктерге орналастыру қажетз.

• Егер көрінетін құрамдастар тізімі жасырылған компоненттер тізімінен аз немесе

тең болса: default_visibility параметрін жалған етіп орнату қажет және көрінетін
құрамдас бөліктерге орналастыру қажет.

• Егер ерекше жағдайлардың саны үлкен болса (1000-ға жуық компонент),

пайдаланушыға ескерту жасауға және оны таңдауды өзгертуге мүмкіндік береді.

ҚР ҚЖ 1.02-117-2018

ViewSetupHints

Бұл элемент SpacesVisible, SpaceBoundariesVisible және OpeningsVisible

элементтерінің белгілі бір түрлері үшін әдепкі көрінетін ақпаратты қамтиды. Бұл
жалаулар кеңістіктерге қолданылғанда келесі логиканы қамтиды:

егер көрініс нүктесі көрінбейтін кеңістіктерге ие болмаса, SpacesVisible параметрін

жалған мәнге орнату қажет;

егер көзқараста бос орын болса, DefaultVisibility сияқты мәнді көрсету қажет.
DefaultVisibility жалауы жасырын немесе көрінетін бос орындарды қайта

экспорттау керектігін шешеді. Бос орындарға қолданылатын логика OpeningsVisible
және SpaceBoundariesVisible жалауларына да қолданылады.

Көрінуді қолдану

Көріну деңгейі келесі тәртіпте қолданылады:
1. DefaultVisibility қолданылады
2. ViewSetupHints қолданылады
3. Ерекшеліктерді қолданылады

Кескіндеме

Бояғыш элемент түстерді және көрсетілген түсті көрсетілуі тиіс құрамдастардың

тізімін береді. Түс ARGB пішімінде көрсетілген. Түстер 6 немесе 8 он алтылық сандар
ретінде ұсынылады. Егер 8 цифр бар болса, алғашқы екі альфа (ашықтық) арна болып
табылады. Мысалы, 40E0D0 түсі <span style = «color: # 40E0D0;»> көгілдір

Оңтайландыру қағидалары

BCF көптеген компоненттерді таңдау үшін жарамды. Таңдалған компоненттердің

үлкен тізімі төмен өнімділікке әкеледі. Барлық клиенттер ережені сақтауы керек:

• Таңдалған компоненттердің мөлшері үлкен болса (шамамен 1000 компонент)

пайдаланушыға ескерту жасауға және оны таңдауды өзгертуге мүмкіндік береді.

Компонент

Компонент келесідей атрибуттарды қамтиды:

Атрибут

Міндетті емес

Сипаттамасы

IfcGuid

Жоқ

IfcGuid компонент

OriginatingSystem

Иә

құрамдас

құрылатын

жүйенің атауы

ҚР ҚЖ 1.02-117-2018

Атрибут

Міндетті емес

Сипаттамасы

AuthoringToolId

Иә

бастапқы

BIM

құралындағы

Жүйелік

компонентінің
сәйкестендіргіші

OrthogonalCamera Ортогонал камерасы(Міндетті емес)

Бұл элемент ортогоналды камераны пайдаланып, шол нүктесін сипаттайды. Онда

келесі элементтер бар::

Элемент

Міндетті емес

Сипаттамасы

CameraViewPoint

Жоқ

камераның орналасуы

CameraDirection

Жоқ

камераның бағыты

CameraUpVector

Жоқ

Жоғары камераның векторы

ViewToWorldScale

Жоқ

масштабтау

PerspectiveCamera Перспективтік камера (Міндетті емес)

Бұл элемент перспективалық камераны пайдалану арқылы көзқарасты сипаттайды.

Онда келесі элементтер бар:

Элемент

Міндетті емес

Сипаттамасы

CameraViewPoint

Жоқ

камераның орналасуы

CameraDirection

Жоқ

камераның бағыты

CameraUpVector

Жоқ

Жоғары

камераның

векторы

FieldOfView

Жоқ

Градустағы

көру

камераның өрісі

Қазіргі уақытта FieldOfView 45-тен 60 градусқа дейін шектелген. Бұл интервалда

жоқ шолу нүктелері болуы мүмкін, сондықтан 0-ден 360 градусқа дейінгі кез-келген
мәндермен импортты күту қажет. Шектеу схеманың келесі нұсқасында болмайды.

ҚР ҚЖ 1.02-117-2018

Жолдар (Міндетті емес)

Жолақтарды 3D пішімінде түзетуге болады. Әрбір жол үш өлшемді бастау және

аяқталу нүктесі арқылы анықталады. Бірдей бастау және аяқталу нүктелері бар сызықтар
нүкте ретінде қарастырылуы керек және сәйкесінше көрсетілуі мүмкін.

ClippingPlanes (Міндетті емес)

ClippingPlanes тақырыппен байланысты ғимарат моделінің қосалқы бөлімін

анықтау үшін пайдаланылуы мүмкін. Әрбір қырлы жазықтық позиция мен бағыт
бойынша анықталады.

Раст кескіндері (Міндетті емес)

Раст кескіндерінің тізімі визуализациядағы мәтін сияқты қосымша ақпаратты қосу

үшін пайдаланылуы мүмкін. Онда келесі элементтер бар:

Элемент

Міндетті емес

Сипаттамасы

Bitmap

Жоқ

Bitmap пішімі (PNG / JPG)

Reference

Жоқ

Тақырып қалтаға растрлық
атауы

Location

Жоқ

Әлемдік

координаталар

растрлық

кескін

орталығының орналасуы

Normal

Жоқ

Қалыпты векторы растрлық
кескін

Жоқ

Жоғарғы векторы нүктелік
кескін (биіктігі)

Ескерту – BCF форматы туралы толық өзекті ақпаратпен келесі сілтеме арқылы танысуңа болады:

https://github.com/BuildingSMART/BCF-XML/tree/master/Documentation

ҚР ҚЖ 1.02-117-2018

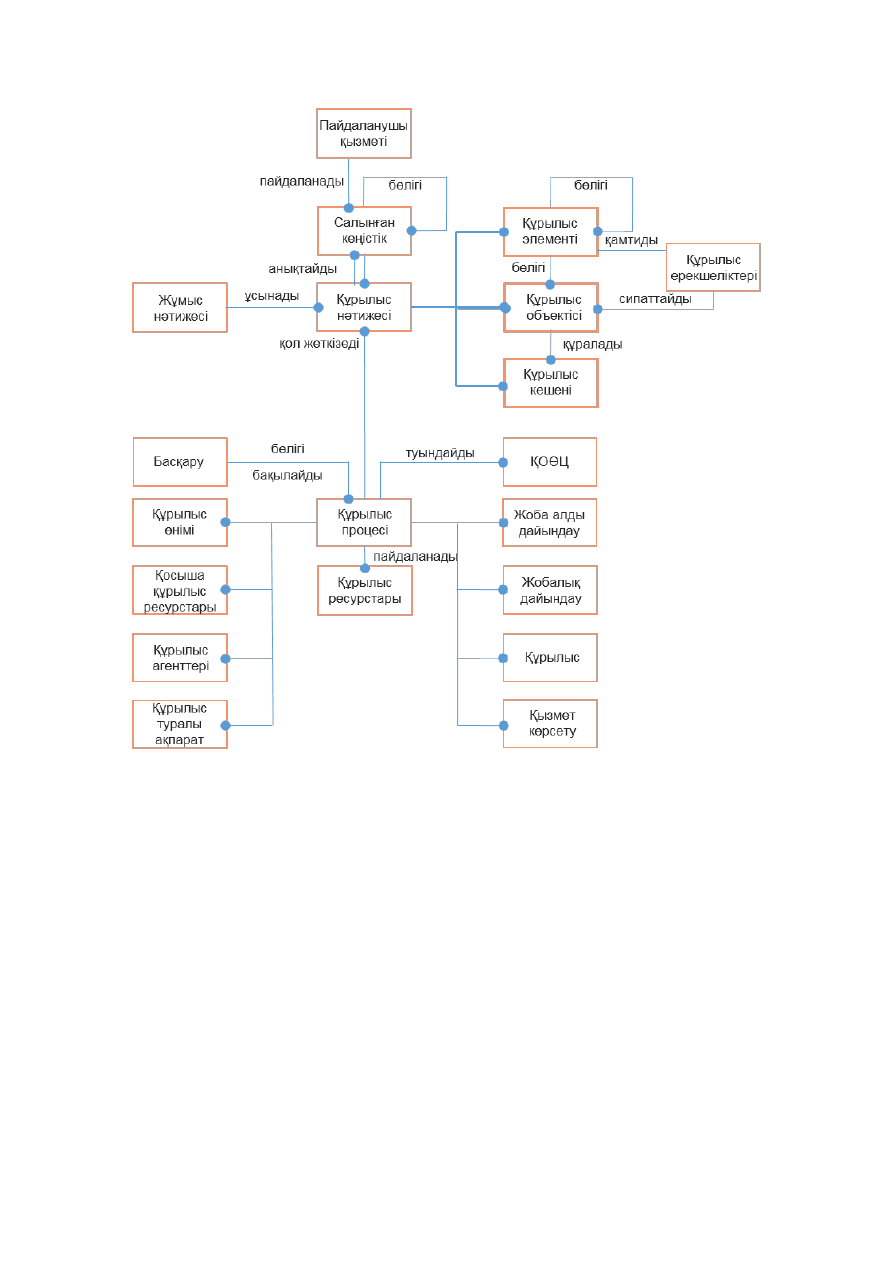

1-сурет. ҚР СТ 12006 сәйкес болмыстар арасындағы қатынас

ҚР ҚЖ 1.02-117-2018

-с

үр

ет

. СТ

81346

-1

-2015

объ

ек

тіле

ас

ек

тіле

ҚР ҚЖ 1.02-117-2018

-с

ур

ет

. ҚОАМ

ол

дан

лат

ын

те

ми

де

ар

ас

ынд

ағ

өзара

бай

ла

ыс

тың

ұж

ырымд

амалы

ыз

бас

содержание .. 1 2 3 ..
