стандартизации в области управления проектами и распространяется исключительно на
процессы с применением технологии информационного моделирования строительных
объектов

Требования настоящего свода правил распространяются на процессы

проектирования любых объектов строительства, реализуемых с применением технологии
информационного моделирования

НОРМАТИВНЫЕ ССЫЛКИ

Для применения настоящего государственного норматива необходимы следующие

ссылочные нормативные правовые акты и нормативные технические документы.

СТ РК 1.1

2013. Государственная система технического регулирования Республики

Казахстан. Стандартизация и смежные виды деятельности. Термины и определения;

СТ РК 1.5

-2013. «

Общие требования к построению, изложению, оформлению и

содержанию стандартов

»;

СТ РК 1.9

2013. Государственная система технического регулирования Республики

Казахстан. Общие требования к построению, изложению, оформлению и содержанию

международных, региональных стандартов и стандартов иностранных государств;

применяемых в качестве национальных и предварительных национальных стандартов

;

СТ РК 1.27

2013. Государственная система технического регулирования Республики

Казахстан. Стандартизация в терминологии. Основные принципы и методы;

СП РК 1.02

-115 2018

Приказ Министра по инвестициям и развитию Республики Казахстан от 22 декабря

2017 года № 890 Об утверждении Правил разработки, согласования, утверждения,

регистрации и введения в действие (приостановления действия, отмены) государственных

нормативов

;

РДС РК 1.01.

-01-2014 «

Государственные нормативы в области архитектуры,

градостроительства и строительства. Основные положения

».

Примечание

–

При пользовании целесообразно проверить действие ссылочных документов по

информационным каталогам "Перечень нормативных правовых актов и нормативных технических

документов в сфере архитектуры, градостроительства и строительства, действующих на территории

Республики Казахстан", "Указателю нормативных документов по стандартизации Республики Казахстан" и

"Указателю межгосударственных нормативных документов по стандартизации Республики Казахстан",

составляемым ежегодно по состоянию на текущий год и соответствующим ежемесячно издаваемым

информационным бюллетеням

–

журналам и информационным указателям стандартов, опубликованным в

текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим нормативом

следует руководствоваться замененным (измененным) документом. Если ссылочный документ отменен без

замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

В настоящем своде правил применены следующие термины с соответствующими

определениями:

Автор:

Организация, ответственная за разработку контейнера

Примечание

–

Смотрите Раздел

8.4.2.

Документ:

Информационный контейнер для фиксированного объема

информации, которым можно управлять и осуществлять взаимообмен в качестве отдельной

единицы информации

[IEC 82045-1, ISO /IEC 8613-

1, 3.2.3 измененный

]

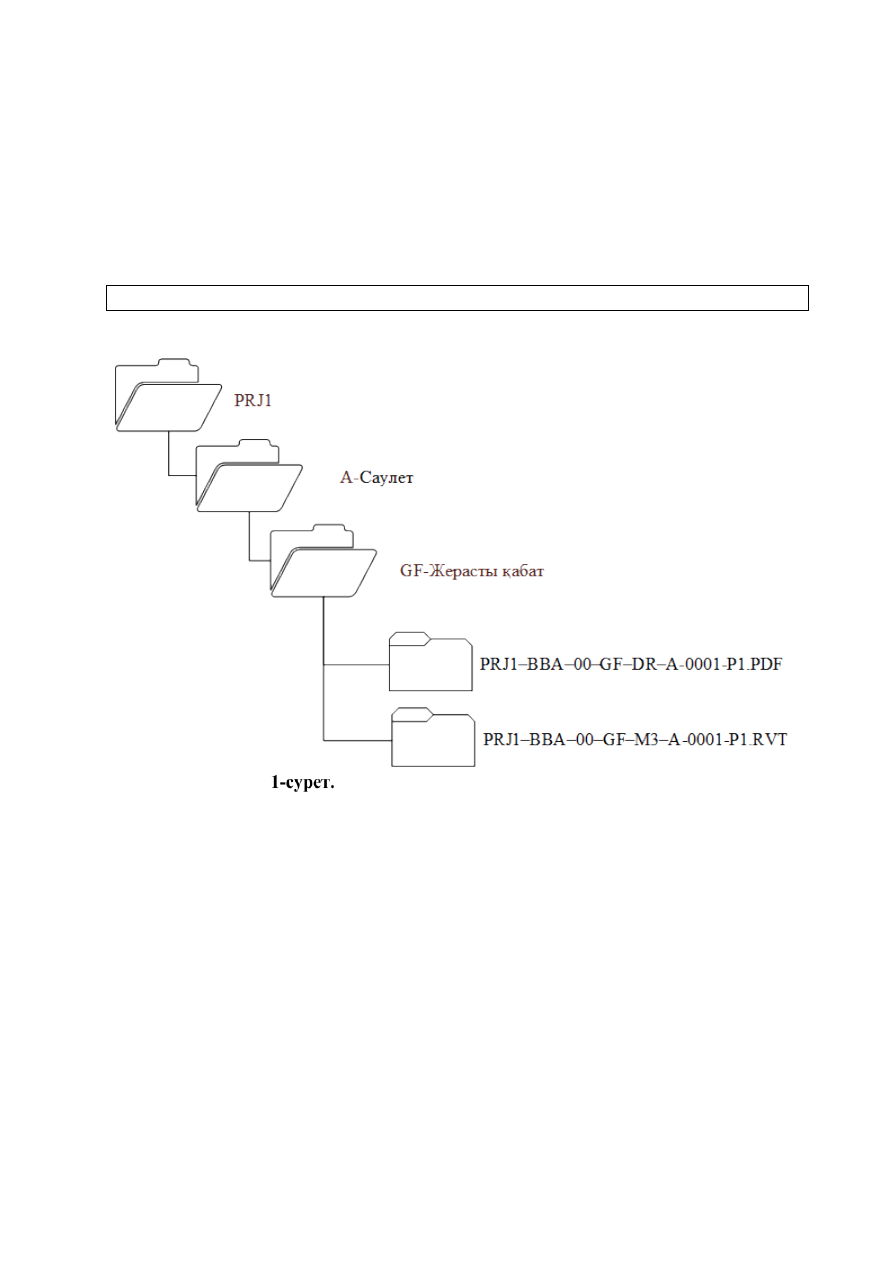

Информационный контейнер:

Именованный фиксированный набор данных

представленный в иерархии

файловой системы или хранилища данных приложения.

Примечания

«Именованные информационные контейнеры» являются общей схемой структурированной

информации для нужд проектирования и управления. Фактическая реализация «именованных
информационных контейнеров» может отличаться в зависимости от

операционной

системы

и формата

файла

Структура «именованного информационного контейнера» специфична

тем, что одно обозначение

ассоциируется с определенной коллекцией. Принципы настоящего

свода правил могут применяться

независимо от фактической реализации структуры «именованного информационного контейнера».

Информационные контейнеры как каталоги включают подкаталоги и папки.

Информационные контейнеры как файлы включают модели, суб

модели, данные, листы, документы,

таблицы и

графики.

Информационные контейнеры в файлах включают слои, разделы и символы.

Термин информационный контейнер не заменяет собой термин электронный документ в ЕСКД и

СПДС

Копия:

Наличие объекта в определенном месте и ориентация внутри модели

СП РК 1.02

-115 2018

Метаданные:

Данные, используемые для описания и управления документами и

другими контейнерами информации

Примечание

–

Для каждого

элемента

метаданных предназначено

определенное поле. Обозначения

это

значения, разрешенные для использования в полях

Электронная модель:

Модель, выполненная в компьютерной (вычислительной)

среде и представляющая собой совокупность данных и, при необходимости, программного

кода, необходимого для работы с данными.

Примечания

ЭМ

могут быть двумерными (2D) или трехмерными (3D) и могут включать графическое и

неграфическое содержимое. Чертежи создаются тогда, когда модель является полной, правильной и
согласованной.

ЭМ

могут включать информацию, полученную, в том числе, по ссылке.

Обозначение:

Последовательность символов, часто мнемоническая, с

определенным значением при интерпретации в контексте поля, в который она введена,
используется для сжатой

передачи метаданных

Организация:

Лицо или группа людей, связанные определенными отношениями,

имеющие ответственность, полномочия и выполняющие свои функции для достижения

своих целей.

[СТ РК ISO 9000, 3.2.1]

Поле:

Часть имени информационного контейнера, зарезервированного для

метаданных

Слой:

Информационный

контейнер, содержащий выбранные объекты, обычно

используемые для группировки для целей выборочного отображения, печати и управления

Суб

модель:

ЭМ, включенная как копия в другую ЭМ

Чертеж:

Документ, используемый для представления графической информации

ОБОЗНАЧЕНИЯ И СОКРАЩЕНИЯ

CDM

– Collaboration and Document Management;

VPN

– Virtual Private Network;

ЕСКД

–

Единая система конструкторской документации

;

ЕСККС

–

Единая система классификации и кодирования в строительстве;

ИТ

–

Информационные технологии;

ПО

–

Программное обеспечение;

САПР

–

Система (системы) автоматизированного проектирования;

СОД (CDE)

–

Среда общих данных;

СПДС

–

Система проектной документации для строительства;

ТИМСО

–

Технология информационного моделирования строительных объектов;

ЭМ

–

Электронная модель

;

ЭЦП

–

Электронная цифровая подпись

СП РК 1.02

-115 2018

ОСНОВНЫЕ ПОЛОЖЕНИЯ

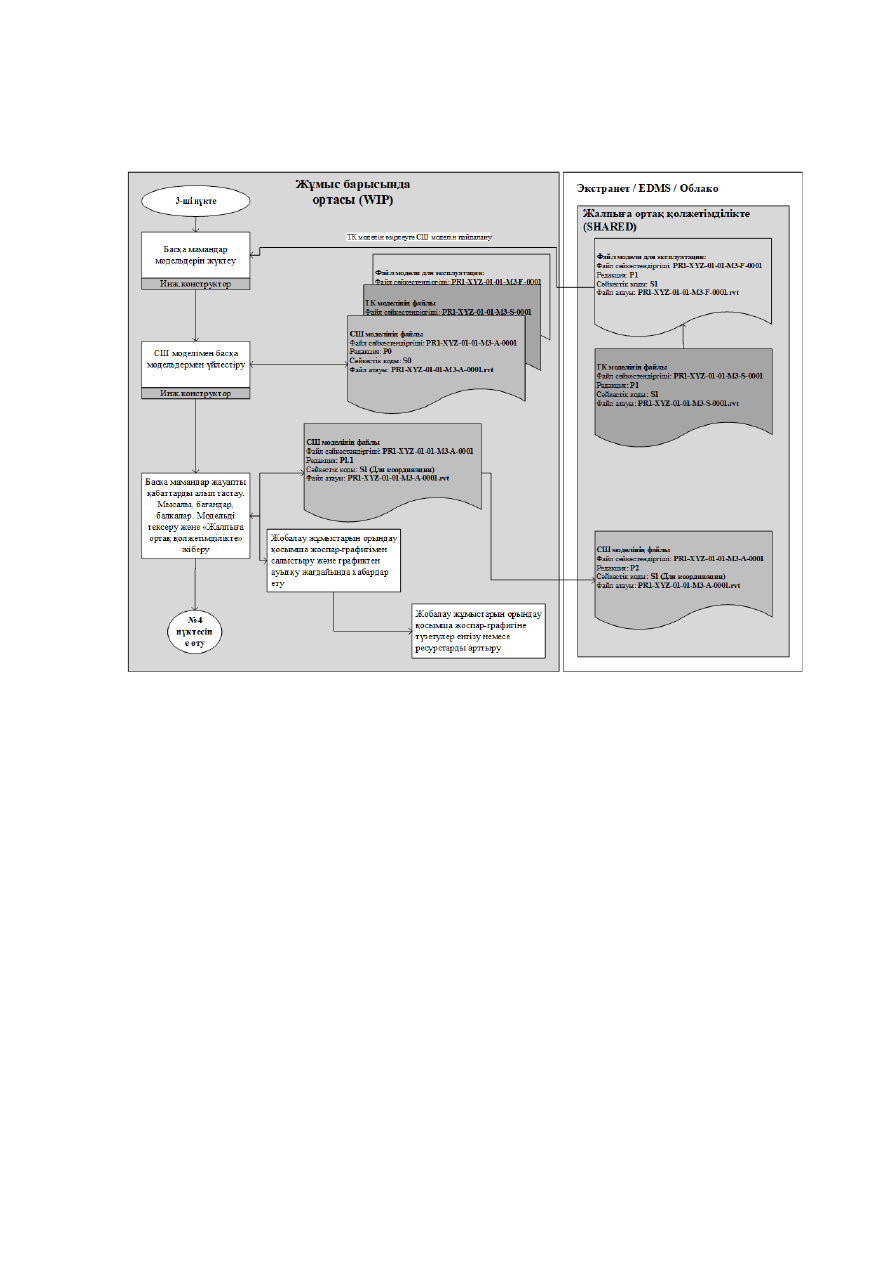

Среда общих данных (CDE) является единым источником достоверной и

согласованной информации для всех участников проекта, позволяющим эффективно
взаимодействовать, многократно использовать проверенные, согласованные и актуальные
данные, а также осуществлять обмен данными без потерь.

Среда общих данных (CDE) должна быть организована на основе процедур и

регламентов, обеспечивающих эффективное управление итеративным процессом
разработки строительной документации, включая электронные модели

(далее по тексту

модели), для достижения координации и согласования данных/информации и их
совместного использования между всеми заинтересованными сторонами.

Применение данных процедур и регламентов не ограничиваются разрабатываемой

проектными организациями информацией.

Данные процедуры и регламенты применяются на всем протяжении процесса

создания строительного объекта до, непосредственно, эксплуатации.

Среда общих данных (CDE) может быть реализована в виде локального или

сетевого файлового хранилища или сервера моделей, а также представлять собой
информационную систему, предоставляющей сервисы, как внутри локальной сети, так и в
глобальной сети Интернет.

ФУНКЦИИ И ОБЯЗАННОСТИ

Общие положения

6.1.1

Перед началом работ над проектом следует обозначить функции и обязанности

как внутри проектной организации, так и в отношении субподрядчиков, которые обладают

необходимыми

навыками

и техническим

оснащением

6.1.2

Необходимо определить функции и обязанности отдельных членов проектной

организации, а также матрицу

ответственности по объемам работ

всех специалистов.

Функция координации

проекта

6.2.1

Координатор

проекта

обеспечивает коммуникацию между

смежными

специализированными подразделениями проектной организации или привлекаемыми

субподрядными проектными организациями

и строительными бригадами.

6.2.2

Функция координатора

проекта осуществляется

со стороны

подрядчика

объединяет проектные решения

смежных специализированных подразделений проектной

организации или привлекаемых субподрядных проектных организаций

и осуществляет

контроль за своевременной

разработкой

и передачей

необходимой информации заказчику

в соответствии с планом

СП РК 1.02

-115 2018

Функция управления

проектом

6.3.1

Управляющий

проектом

осуществляет руководство

проектом, включая

информационное наполнение и процедуры утверждения.

6.3.2

Управляющий проектом

организует также сбор исходных данных и изучение

архивных материалов, составляет задание на изыскания, участвует в разработке технико

экономических обоснований выбранных проектных решений.

6.3.3

Управляющий проектом

составляет задания на разработку отдельных частей

проекта смежным специализированным подразделениям проектной организации или

привлекаемыми

субподрядными

проектными

организациям

6.3.4

Управляющий

проектом

проверяет

результаты

работ

смежных

специализированных подразделений проектной организации или привлекаемых
субподрядных проектных организаций.

6.3.5

В небольших проектах функция

управляющего

проектом

функция

по

координации проекта могут быть совмещены.

Примечание

–

Небольшими проектами могут быть, например, проекты второй и третьей категории

ответственности.

Функция руководства

проектной группой

Руководитель группы отвечает за выпуск информационных контейнеров (моделей,

чертежей, документации и т.д.) специалистами

проектной группы

Функция

координирования

6.5.1

В целях обеспечения взаимодействия между специалистами проектных

групп

из

их числа определяется лицо, с функцией координирования

6.5.2

Координатор отвечает за пространственную координацию и проверки на

коллизии.

6.5.3

Координатор

отвечает за один или несколько подразделов, или их частей

например, за лестничные

площадки, за лифтовые

холлы, за коридоры и т.д.

6.5.4

При возникновении потребности в изменении какого

либо элемента, например,

увеличение пространства для лестничного пролета, необходимо, чтобы координатор

отвечающий за лестничный пролет, обсудил такого рода изменение с остальными
координаторами

для определения влияния изменения на другие элементы.

Функция нормоконтроля

Нормоконтроль

обеспечивает проверку на соответствие

выпускаемых моделей и

чертежей

нормам и стандартам,

а также на наличие соответствующих статусов

соответствия у каждого информационного контейнера.

СП РК 1.02

-115 2018

Версии ПО

6.7.1

Перед началом работы над проектом, проектная организация должна

согласовать с заказчиком необходимое программное обеспечение, версии ПО САПР и ПО
ТИМСО, которые будут использоваться в работе над проектом.

6.7.2

Необходимо использовать соответствующий опросный лист, по результатам

которого определяется какое программное обеспечение используется различными
проектными организациями или проектными отделами в предполагаемой работе над
проектом.

6.7.3

В качестве альтернативы рекомендуется использовать

PIP

(план реализации

проекта) в составе

BEP

(плана реализации проекта с применением ТИМСО) для сбора

информационных требований заказчика и определения возможностей ПО САПР, ТИМСО
и ИТ

инфраструктуры проектной организации или отдела.

ПО для проверки на коллизии и соответствия стандартам

6.8.1

Для повышения качества проектных данных, рекомендуется использовать ПО

для проверки сводных моделей на коллизии и на соответствие стандартам, например,
наименование слоев, элементов, наличие тех или иных метаданных.

6.8.2

Частота таких проверок устанавливается общими требованиями в

BEP.

6.8.3

Данные, не прошедшие проверку, должны быть возвращены исполнителю для

устранения замечаний.

СРЕДА ОБЩИХ ДАННЫХ (

CDE)

Общие

положения

7.1.1

Основополагающим требованием для получения информации посредством

совместной деятельности является обмен информацией на ранней стадии и достоверность
информации, которая создается

совместно, а также доверие к создателю этой информации.

7.1.2

Метод управления проектом через среду общих данных (CDE) применим ко всем

видам  практики  и,  в  частности,  позволит  специалистам  проектной  организации  в
организации совместной работы. Будучи принятым как стандарт всеми  участниками, он
поможет  устранить  проблему  постоянного  переобучения  в  каждом  проекте,  когда
применяются собственные стандарты заказчика.

7.1.3

Среда общих данных (CDE)

это средство, позволяющее публиковать и делиться

информацией между всеми участниками процесса проектирования, независимо от того,
находится ли эта информация в 2

или 3

представлении, текстовом или числовом. СОД

(CDE) позволяет специалистам комплексных проектных отделов взаимодействовать друг с
другом в управляемой среде, где наращивание и создание

информации следует за цепочкой

проектирования, производства и строительства.

содержание .. 2 3 4 5 ..
