СП РК 3.02-130-2014 СКЛАДЫ СУХИХ МИНЕРАЛЬНЫХ УДОБРЕНИЙ И ХИМИЧЕСКИХ СРЕДСТВ ЗАЩИТЫ РАСТЕНИЙ (ҚР ЕЖ 3.02-130-2014) - 6

СП РК 3.02-130-2014



24



Приложение Г

(информационное)



Технологические схемы хранения удобрений и непылящих химических

мелиорантов



Г.1  Технологические  схемы  хранения  удобрений  и  непылящих  химических

мелиорантов,  механизация  процессов  и  коэффициенты  использования  площадей  секций
для хранения удобрений приведены в таблице Г.1.



Таблица Г.1



Наименование

Эскиз

Механизация

Коэффициент

использования

площади секций

для хранения

удобрений

1
Горизонтальная,
продольно
поперечная

с

внутренними
проездами



Загрузка и

выгрузка

мобильными

машинами

Незатаренных 0,57

Затаренных

взрыво- и

пожароопасных

(ВПО) 0,38

Затаренных

взрыво- и

пожаробезопасных

(ВПБ) 0,45

2
Горизонтальная,
продольная

с

внутренними
проездами



Загрузка и

выгрузка

мобильными

машинами

Незатаренных 0,67

Затаренных ВПО

0,56 S

Затаренных ВПБ

0,70

3
Горизонтальная,
продольно-
поперечная  без
внутренних
проездов



Загрузка

стационарно

установленными

механизмами;

выгрузка

мобильными

машинами

Незатаренных 1,0







СП РК 3.02-130-2014



25



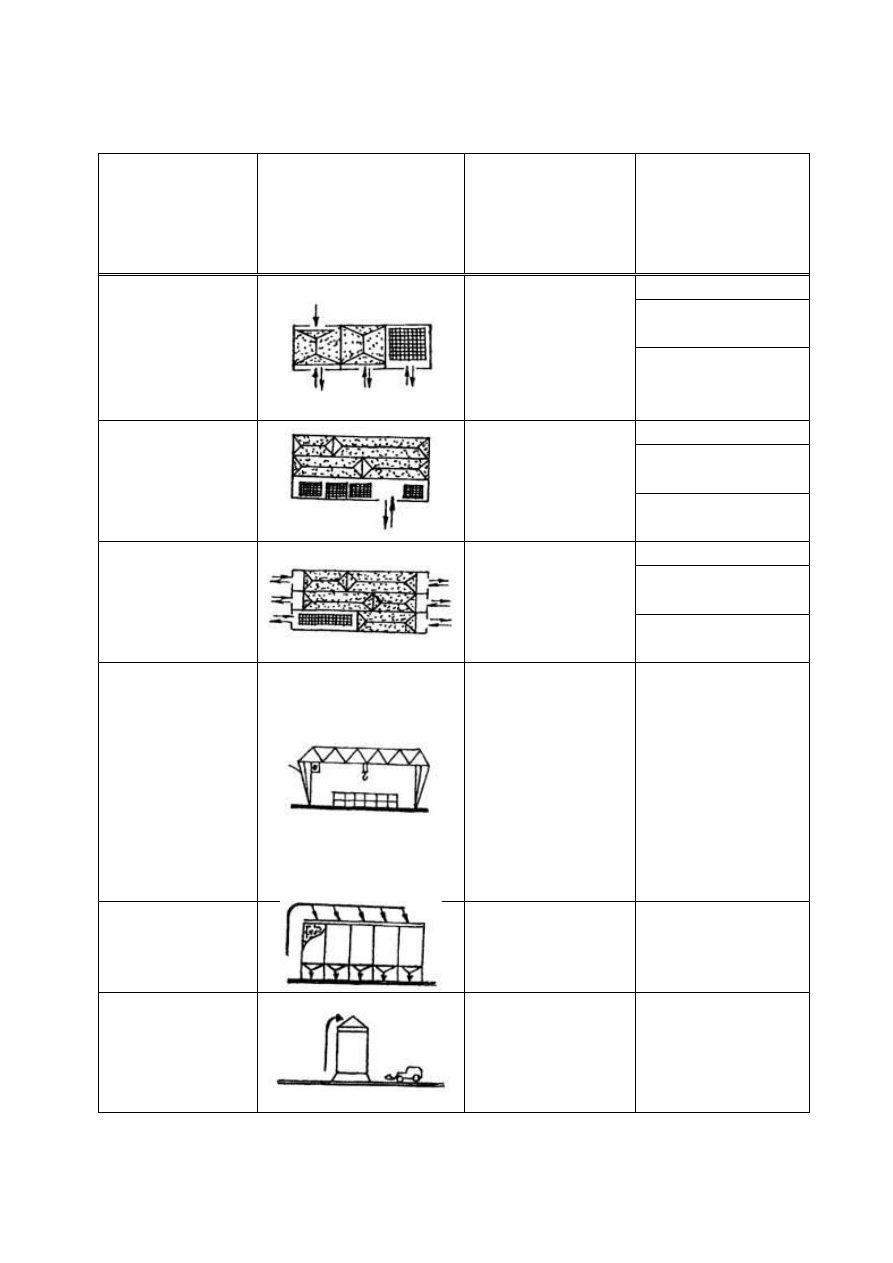

Таблица Г.19

(продолжение)



Наименование

Эскиз

Механизация

Коэффициент

использования

площади секций для

хранения

удобрений

4 Горизонтальная,
поперечная

без

внутренних
проездов



Загрузка и

выгрузка

мобильными

машинами

Незатаренных 1,0

Затаренных ВПО

0,65

Затаренных ВПБ

0,85



5  Горизонтальная
продольно-
поперечная



Загрузка и

выгрузка

стационарно

установленными

механизмами

Незатаренных 1,0

Затаренных ВПО

0,60

Затаренных ВПБ

0,88

6 Горизонтальная,
продольная

без

внутренних
проездов



Загрузка и

выгрузка

мобильными

машинами

Незатаренных 1,0

Затаренных ВПО

0,65

Затаренных ВПБ

0,92

7  Горизонтальная
продольная



Мобильные

машины и

стационарно

установленные

механизмы для

перемещения

контейнеров

С автокраном не

менее 0,35

С козловым краном

(с кран-балкой не

менее 0,80)

С автопогрузчиком:

- при вместимости

1200 т и более - 0,60

- при вместимости

менее 1200 т-0,40

8 Вертикальная



Стационарно

установленные

механизмы



9  Горизонтально-
вертикальная



Стационарно

установленные

механизмы и

мобильные

машины



СП РК 3.02-130-2014



26



Приложение Д

(информационное)





Таблица Д.1 - Насыпная плотность удобрений



Удобрения

Насыпная плотность,

т/м3

1 Натриевая селитра

1,10-1,40

2 Кальциевая селитра

0,90-1,13

3 Сульфат аммония

0,80-0,94

4 Хлористый аммоний

0,58-0,60

5 Аммиачная селитра

0,80-0,83

6 Карбамид

0,63-0,71

7 Суперфосфат простой порошковидный

1,02-1,20

8 Суперфосфат двойной гранулированный

0,86-1,00

9 Суперфосфат аммонизированный из апатитового
концентрата

0,97- 1,20

10 Фосфоритная мука

1,62-1,80

11 Фосфатшлак мартеновский

2,00-2.05

12 Калий хлористый

0,91 -1,10

13 Сульфат калия

1,25-1,40

14 Калийная соль

1,00-1,20

15 Сильвинит

1,10- 1,30

16 Каинит

1,30-1,40

17 Аммофос

0,80-0,90

18 Нитрофоска

1,00-1,16

19 Нитроаммофос

0,90-0,97

20 Нитроаммофоска

0,90-1,05

СП РК 3.02-130-2014



27



Приложение Е

        (обязательное)





Методика определения размеров отсеков и объемов размещаемых в них буртов


Е.1 Основные положения




Е.1.1  Методика  служит  для  определения  длины  и  ширины  прямоугольных  в  плане

отсеков при заданных значениях объемов размещаемых в них буртов.

Е.1.2  Бурты  могут  ограничиваться  по  четырем  сторонам  разновысокими

подпорными стенами.

Е.1.3  При  заданных  размерах  отсеков  и  высот  подпорных  стен,  ограничивающих

бурты, методика позволяет аналитическим путем определить максимальные объемы этих
буртов.

Е.1.4  В  основу  расчетов  положен  метод  первоначального  нахождения  параметров,

так называемого исходного бурта, с последующим вычитанием отсекаемых от него частей
(подпорными стенами и верхней горизонтальной плоскостью, ограничивающей бурт).

Е.1.5 Методика содержит примеры расчетов длины отсека и объема бурта.
Е.1.6  На  основании  формул,  приведенных  в  методике,  составлены  программы  для

выполнения расчетов с помощью ЭВМ.


Условные обозначения:




L

 - длинная

( L ≥ В)

сторона отсека (бурта), м;

В -

короткая сторона отсека (бурта), м,

Н

- высота бурта, м;

а -

угол естественного откоса сыпучего материала, градусы;

h

 1

 ; h

 2

 ; h

 3

 ; h

 4

 - высоты пригруза сыпучего материала к подпорным стенам, м;

V

- объем бурта, м

3

;

V

 г

- объем исходного бурта, м

3

;

V

1

  V

2

,  V

3

,  V

4

  -

объемы  частей  исходного  бурта,  отсекаемые  подпорными  стенами

соответственно № 1, 2, 3, 4, м

3

;

V

г

-

объем верхней части исходного бурта, отсекаемой горизонтальной плоскостью на

высоте

Н,

м

3

;

W ~

длинная сторона основания исходного бурта, (

 W ≥ К

 ), м;

К -

короткая сторона основания исходного бурта, м;

Н

с

- высота исходного бурта, м;

L

c

;  B

c

-  стороны  основания  исходного  бурта  (обозначение  на  начальном  этапе

расчета),м;

W

г

- длинная сторона основания верхней отсекаемой части исходного бурта (

 W

 г

 ≥ К

г



), м;

К

г



- короткая сторона основания верхней отсекаемой части исходного бурта, м;

I

i

 - расчетная длина подпорных стен №1,2, 3, 4, м;

СП РК 3.02-130-2014



28



m

- безразмерный коэффициент, принимаемый по таблице Е.1;

V

  ∂

  -  объем  удобрений,  заданный,  который  необходимо  разместить  в  отдельном

отсеке, м

3

;

W

n

 ; К

  n

-



приближение значения соответственно длины и ширины исходного бурта,

м;

ρ

- коэффициент, определяемый по номограмме;

L

n

; B

n

 -

приближенные значения соответственно длины и ширины исходного бурта,

м;

Σ

  hiL

  ;

Σ

  hiB    -

суммы  высот  пригруза  к  подпорным  стенам,  расположенным

параллельно, соответственно сторонам

L

и

В

 , м;

W = L

C

и

К=В

С

 при

L

C

 ≥ B

C



W= B

C

 и

K = L

C

при

L

C

 < B

C

,



2

- Для

L/B



= 1,5

и

I

1

//L;



3

- Для

L/B



= 2,0

и

I

1

//L;



4

- Для

L/B



= 3,0

и

I

1

//L;



5

- Для

L/B



≥ 5,0

и

I

1

//L;



6

- Для

L/B



= 1,5

и

I

1

//L;



7

- Для

L/B



= 2,0

и

I

1

//L;



8

- Для

L/B



= 3,0

и

I

1

//L;



9

- Для

L/B



≥ 5,0

и

I

1

// B.





Е.2 Определение приближенных значений длины и ширины отсека (бурта)




Е.2.1 Длина отсека (бурта) (рисунки Е.2 и Е.3) определяется при заданных

V

 ∂

 ; В; h

1

;

h

2

;

h

3

; h

4

; H; α

по формулам:



Рисунок Е.2 - Отсек материала



Рисунок Е.3 - Бурт сыпучего



L

n

 = W

n

 -



h

tb

ctg





(Е. 1)

СП РК 3.02-130-2014



29



W

n

=

V

д

-1,333H

3

ctg

3

α+Kctgα

(

H

2

+ρ

∑

h

i

2

4

i=1

)

KH-ctgα

(

H

2

+ρ

∑

h

i

2

)



(Е.2)

Е.2.2  При  выполнении  расчетов  с  помощью  ЭВМ  по  программе,  составленной  на

основании  приведенных  формул,  получают  значения  длин  отсеков  с  любой  наперед
заданной точностью.

Е.2.3 Ширина отсека (бурта) определяется при заданных

V

 ∂

 ; В; h

1

; h

2

;

h

3

; h

4

; H; α

 по

формулам:

B

n

 = K

n

 -

𝛴

h

il

ctg α

(Е.3)

𝐾

𝑛

=

V

д

-1,333H

3

ctg

2

α+Wctgα

(

H

2

+ρ

∑

𝑊

i

2

4

i=1

)

WH-ctgα

(

H

2

+ρ

∑

h

i

2

)



(Е.4)

Е.2.4 При определении значения ширины отсека фактическая высота бурта

Н

должна

быть заведомо меньше, чем высота исходного бурта

Н

с

 .




Е.3 Последовательность определения объема буртов





Е.3.1 Заданные величины:

L

;

В; h

1

; h

2

;

h

3

; h

4

; H

.


Е. 3.2 Условия :
1 - h

1



 h

2



 h

3



 h

4



0

2  -  Разность  высот  пригруза  к  длинным  стенам  отсека  не  должна  превышать

значения

В tq α

 , к коротким стенам -

L tq α

 .

3 -

H > h

 1




Е.3.3 Определяемые величины




Е.3.3.1 Расчетные длины подпорных стен

I

i

  , и коэффициент т, для различных схем

расположения подпорных стен отсеков приведены в таблице Е.1.



Таблица Е.1 - Расчетные длины подпорных стен

I

i

 , и коэффициент т



№

схемы

Схема

Индекс

подпорных

стен

Значения при расположении подпорных стен

параллельно

m

i



L



В



1



1

L

c



B

c



0,667

2

L

c



B

c



0,667

3

L



В



0

4

L



В



0







h

1



h

4



h

2



h

3



СП РК 3.02-130-2014



30



Таблица Е.1 - Расчетные длины подпорных стен

I

i

 , и коэффициент т

(продолжение)



№

схемы

Схема

Индекс

подпорных

стен

Значения при расположении подпорных стен

параллельно

m

i



L

В

2



1

L

c



B

c



0,667

2

L+h

4

ctq α



B+ h

4

ctqα



0,333

3

L+h

4

ctq α



B+ h

4

ctqα



0,333

4

L



В



0

3



1

L

c



B

c



0,667

2

L+h

3

ctq α



B+ h

3

ctqα



0,333

3

L+h

4

ctq α



B+ h

4

ctqα



0,333

4

L

В



0


ПРИМЕЧАНИЯ
 1 Величина

I

i

 должна удовлетворять условию

I

 1

 ≥2 h

 1

 ctq α



 2 Индексы при

h

и

I

 обозначают порядковые номера подпорных стен.


Е.3.3.2 Объем бурта:

V=V

c

-V

1

-V

2

-V

3

-V

4

-V

г



(Е.5)

Е.3.3.3Объем исходного бурта:

V

c

=0,25K

2

tgα(W-0,333K)

(Е.6)

Е.3.3.4  Объем  частей  исходного  бурта  V1;  V2:  V3  V4  отсекаемые  подпорными

стенами:

𝑉

𝑖

= 0,5ℎ

2

𝑖

𝑐𝑡𝑔𝛼(𝐼

𝑖

− 𝑚ℎ

𝑖

𝑐𝑡𝑔𝛼)



(Е.7)

Е.3.3.5 Объем верхней отсекаемой части бурта ( рисунок Е .4, а ):

V

г

=0,25K

g

2

tgα(W

г

-0,333К

г

)

(Е.8)

V

г

 определяют только при

Н<Н

с

 (рисунок Е.4, б)



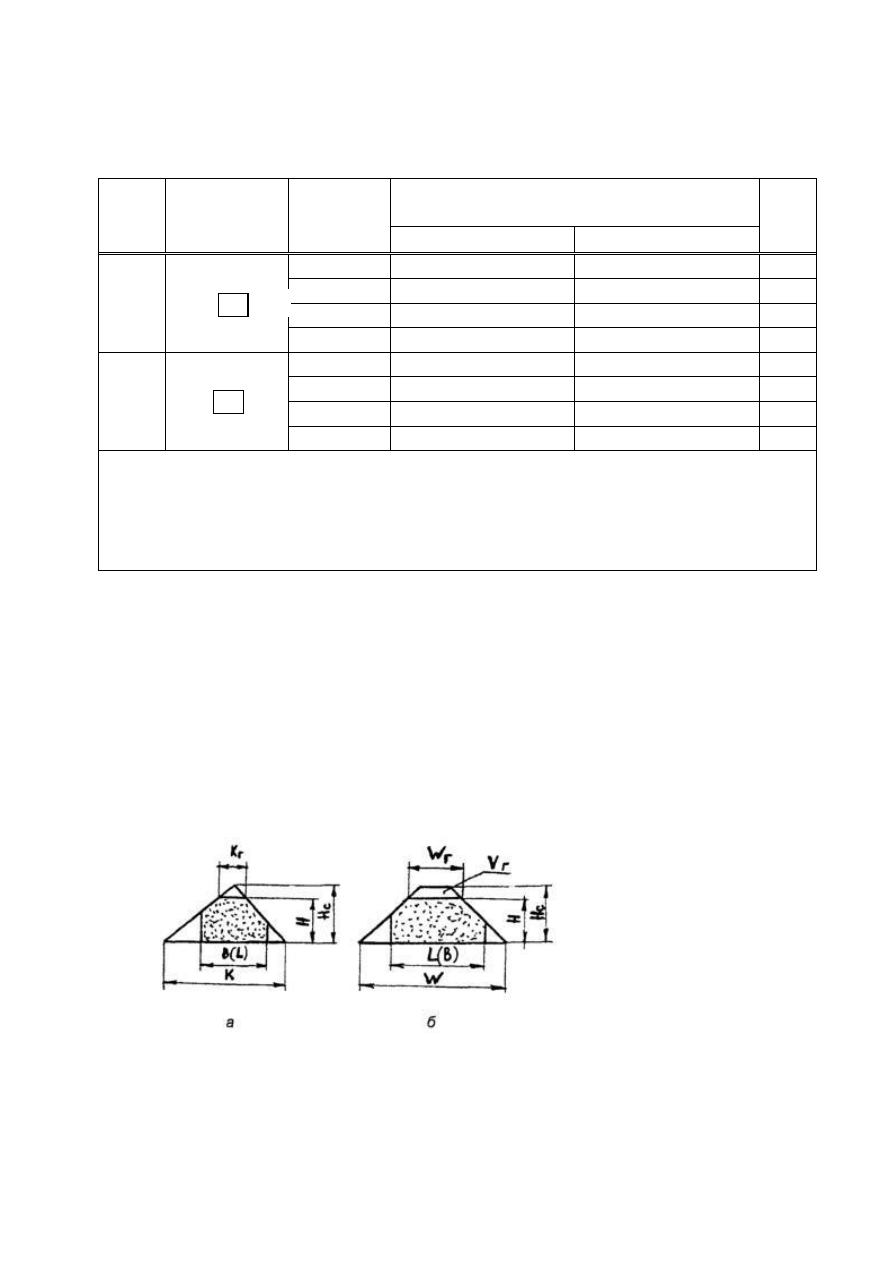

Рисунок Е.4 - Разрез бурта


Пример определения длины отсека и объема бурта



Задано:

h

1



h

2



h

4



h

3



h

1



h

2



h

3



h

4



СП РК 3.02-130-2014



31



V

д

=773м

3

;

H

2

L

 = 2,2m;

H=

 3,4 m;

В = 9 m ;

Н

3В

=

 1,6 m ;

Α =40°;



h

1L

 =2,8 м ;

h

4B

 =0;

Проверяем выполнение трех условий:



а)

h

1

 ≥ h

z

 ≥ h

3

 ≥ h

4

 ≥0



2,8 > 2,2 > 1,8 > 0;
б  )  разность  высот  пригруза  к  длинным  сторонам  отсека  не  должны  превышать

величины

Btq α



h

1L

-h

2L

<Btq α



2,8–2,2 < 9 × 0,839;
в)

h

i

<H



2,8 < 6.
Условия выполнены.
Определяем первое приближенное значение длины исходного бурта:

W

ni

=

V

д

-1,333H

3

ctgα+Wctgα

(

H

2

+ρ

∑

h

i

2

4

i=1

)

K+1-ctgα

(

H

2

+ρ

∑

h

i

2

)



(Е.9)

где K=B

c

=B=+

∑

h

iL

ctgα



(Е.10)

К

 = 9 + (2,8 + 2,2) × 1,192 = 14,96 ( м);

ρ

 = 0,204 принимаем по номограмме для значений

h

 1

 = 2,8:

L / В

= 1

( L / В

первоначально принимаем равным 1)

W

n

=

773-1,333×3,4

3

×1,192

2

+14,96×1,192

(

3,4

2

+0,204×15,24

)

14,96×3,4+1,192

(

3,4

2

+0,204×15,24

)

=28,76

Находим первое приближенное значение длины бурта (м):



(Е.11)

Откуда

L

n1

= 28,76-1,6 ×1,192 = 26,85

Для нахождения коэффициента

ρ

определяем:

L/B

 = 26,85:9 = 2,98

Таким  образом,  значение  коэффициента

ρ

следует  находить  по  графику.  При  этом

замечаем, что для рассматриваемого примера указания примечаний 1, 2 и 3 к номограмме
не применимы.

Находим

ρ

 = 0,28.

Определяем второе приближенное значение длины исходного бурта

W

n2

по формуле:

W

n2

=

773-1,333×3,4

3

×1,192

2

+14,96×1,192

(

3,4

2

+0,28×15,24

)

14,96×3,4+1,192

(

3,4

2

+0,28×15,24

)

=30,65

Находим приближенное значение длины бурта по фор муле :



(Е.12)

СП РК 3.02-130-2014



32



Откуда

L

n

= 30,65-1,6 ×1,192 = 28,74

Проверяем  выполнение  условия:  разность  высот  при-груза  к  коротким  сторонам

отсека не должна превышать величину

Lx tq α.



h

3B

 - h

4B

< L

n

x tq α



1,6 < 28,74 × 0,839.
Условие выполнено .
Принимаем длину отсека ( бурта ) равной

L = L

n

 =

28,7 м и определяем фактическую

максимальную вместимость отсека с размерами в плане 28,7 × 9 м по формулам Е.5 и Е.6.

V=V

C

-V

1

-V

2

-V

3

 - V

4

 – V

г



(Е.5)

V

c

= 0,25 К

 2

 tq α(W- 0,333K)



(Е.6)

где W=L+

∑

h

iB

ctgα

(Е.13)

W

= 28,7+1,6 ×1,192 = 30,6

V

c

 = 0,25 × 14, 9 6

2

 × 0,839(30,6-0,333 × 14,96) = 1202,6

Находим объемы отсекаемых частей бурта по формуле Е.7:

V

i

= 0,5h

i

2

ctgα(l

i

− m

i

h

i

ctgα)



(Е.7)

По  таблице  определяем,  что  взаимное  расположение  подпорных  стен  относится  к

схеме 1 (таблица Е.1).

По  таблице  Е.1  находим  значения  расчетных  длин  подпорных  стен

I

1

,

I

2

,

I

3

  ,  I

4

и

коэффициентов

т

1

, т

2

, т

3

, т

4

.



l

1

 = l

2

= L

c

 = W =30,6;



l

2

 = l

4

 = B = 9;



m

1

 = m

2

 = 0,667;

m

3

 = m

4

 = 0.

Проверяем выполнение условия

l

1

 > 2 h

 1

 ctq α.



30,6 >2 × 2,8 × 1,192
Условие выполнено .

V

1

=

0,52,8

2

 ×1,192 ×(30,6-0,667 ×2,8 ×1,192) = 132,6;

V

2

=

 0,5 ×2,8

2

 ×1,192 ×(30,6-0,667 ×2,2 ×1192) =83,2;

V

3

= 0,5 ×1,6

2

 ×1,192 ×9 = 13,7;

V

4

=0.

Определяем объем верхней отсекаемой части:
Так как

Н <Н

С

;

Н

= 3,4;

Н

с

 = 0,5 K tq α

 = 0,5 × 14,96 × 0,839 = 6,28

V

г

=0,25K

2

tgα

(

W

г

-0,333K

г

)



(Е.14)

где

 К

г

= K -2Н с tq α

= 14,96-2 × 3,4 × 1,192 = 6,85;

W

 г

=

W -2 H ctq α

= 30,6-2 × 3,4 × 1,192 = 22,49;

V

г

 = 0,25 ×6,85

2

 ×0,839 ×(22,49-0,333 ×6,85) = 198,9

Фактический объем бурта, размещенного в отсеке с размерами 28,7 × 9, равняется:

V

 = 1202,6-132,6-83,3-13,7-0-198,9 = 774,2 (м

3

)

Разность  между  заданным  для  размещения  объемом  бурта  и  фактическим

V

составляет:

СП РК 3.02-130-2014



33



V - V

 Д

= 774,2-773 = 1,2 м

3



Несовпадение  заданного  и  фактического  объемов  составляет  0,1  %,  что  для

практических расчетов является допустимым.


Е.4 Определение объема бурта при неполном использовании площадки отсека




При  размещении  в  отсеке  технологического  оборудования  часть  отсека  площадью

FH остается незаполненной (рисунок Е.5).



Рисунок Е.5 - План бурта


В этом случае объем хранимых сыпучих материалов по приведенной на рисунке Е.5

форме бурта с достаточной для практических целей точностью определяют по формуле:



(Е.15)

где

V

ф

- фактический объем бурта, м

3

;

V

-  объем  полного  бурта  в  отсеке  размерами  (при  ис  пользовании  всей  площади

отсека для складирования хранимого материала) определяют в м

3

 по формуле Е.5:

V=V

c

-V

1

-V

2

-V

3

-V

4

-V

Г



(Е.5)

V

H

-

незаполненная  часть  бурта,  образующаяся  в  результате  уменьшения  площади

складирования (в отсеке

В× L )

на величину

F

H

 ,

м

3

:

V

H

=F

H

×H+

l

H

×h

H

tgα

(

H-0,5h

H

)

+

l

б

×H

2

2tgα



(Е.16)

где

 F

H

-

площадь отсека, не заполняемая склади руемым материалом, м

2

;

l

  Н

-

часть периметра полного бурта (на площади

В × L )

в границах не заполняемой

площади

F

H

 ,

м;

h

H

-

значение высоты пригруза складируемого материала к подпорной стене (в месте

устройства не заполняемой части отсека), принятое для определения

V,

м;

l

δ

-

длина  граничной  линии  на  полу  отсека  между  бур  том  и  не  заполняемой

площадью отсека

F

H

 ,

м.

При

F

H

 =

0 принимать

l

δ

= l

 Н

 .



СП РК 3.02-130-2014



34



Приложение Ж

(информационное)



Расчет вместимостей и площадей складов



Потребность в складской вместимости вычисляют по формуле:

V = (F - σ)/K

(Ж.1)

где

V

- вместимость склада, т;

σ- норма внесения, т/га;

F

 - площадь,подлежащая удобрению, га;

К

 - коэффициент оборачиваемости.

Годовой грузооборот склада, т:

Q

 г

= F × α



(Ж.2)

Количество удобрений, подлежащих приему на склад в одну смену, т:

Q

ПРС

=

Q

г

Д

пр

×h



(Ж.3)

где:

Д

пр

 -

время приема удобрений в течение года, сут.;

h-

число смен в сутках.

Расчетное  количество  удобрений,подлежащих  выдаче  со  склада  в  одну  смену,

определяют по формуле:

Q

ВС

=

Q

г

×П

в

100Д

В

×h



(Ж.4)

где

Q

 Вс

 - количество выдаваемых удобрений в смену, т;

П

В

 -

выдача удобрений в течение определенного вре мени года, %;

Д

В



- продолжительность выдачи удобрений,сут.;

h

- число смен в сутках.

Общая площадь склада определяется:

F=F

СК

+F

ПЛ

+F

ПР

+F

С



(Ж.5)

где

F

- общая площадь склада , м

 2

 ;

F

 ск

-

суммарная площадь секций для хранения , м

 2

 ;

F

 пл

-

площадь приемных и отгрузочных площадок , м

 2

 ;

F

np

-

суммарная площадь проходов и проездов вне секций хранения , м

 2

 ;

F

c

-

площадь служебных и бытовых помещений , м

 2

 .

Для  приближенных  расчетов  суммарная  площадь  сек  ций  может  быть  определена

через коэффициент использова ния площади по формуле :

F

CK

=

F

г

K



(Ж.6)

где

F

г

 -

площадь складирования,м

2

;

К -

коэффициент использования площади.

В  зависимости  от  способа  хранения  площадь  складирования  вычисляют  по

формулам:

а) при хранении незатаренных удобрений в бурте:

СП РК 3.02-130-2014



35



F

г

=

Q

P



(Ж.7)

где

Q -

количество хранимых удобрений,т;

Р

- удельная нагрузка,т/м

2

.

                  P = H x γ

(Ж.8)

где

Н

- средняя высота отсыпки бурта удобрений, м;

γ -

объемная масса удобрений, т/м

3

;

б)  при  хранении  затаренных  удобрений  в  штабелях,  а  также  на  плоских  или

стоечных поддонах:

F

г

=

f×n

M

×k

n

n



(Ж.9)

где

f

-  площадь,  занимаемая  одним  упаковочным  местом  (мешком,одним  плоским

или стоечным поддоном), м

2

;

п

М



-  число  мест  в  штуках,  определяют  делением  массы  хранимых  удобрений  на

среднюю массу одного места(меш ка, плоского или стоечного поддона);

k

  п

-

коэффициент  плотности  укладки  штабеля,  прини  мается  в  пределах  1  -  1,3  в

зависимости от способа хранения;

п -

число рядов мешков по высоте в штабеле, число ярусов поддонов;

в) при хранении удобрений на стеллажах

F

г

=

Q

𝑞

𝑐

𝑓

𝑐



(Ж.10)

где

Q

 - масса хранимых грузов, т;

q

c

 -вместимость одного стеллажа, т;

f

c

 -площадь, занимаемая одним стеллажом, м

2

.

СП РК 3.02-130-2014



36



Приложение Е

(информационное)





Показатели запыленности воздуха в складах минеральных удобрений и

химических мелиорантов


Е.1  Показатели  запыленности  воздуха  в  складах  минеральных  удобрений  и

химических мелиорантов приведены в таблице Е.1.



Таблица Е.1



Технологическа

я операция

Средства

механизации

Источник

пылеобразован

ия

Средняя концентрация пыли, мг /

м

3



Грузы гранули-

рованные и

кристаллические

Грузы

порошковидны

е

В вагоне общего назначения



Разгрузка вагона   МВС -4 М

Работа

рушителей

280

2500

То же

То же

Сброс

удобрения из

ковша МВС на

ленточный

транспортер

МВС

390

4600

В складском помещении



Разгрузка
вагонов  общего
назначения

Ленточный
транспортер
ЛТ-10

Сброс

удобрения с

концевого

барабана

транспортера в

насыпь

90

-

То же

Конвейер
ленточный
передвижной
ПКС-80

Сброс

удобрения с

концевого

барабана

транспортера в

насыпь

30

1300

Разгрузка  вагона
типа «Хоппер»

Конвейер
ленточный
горизонтальны
й

Сброс

удобрения с

концевого

барабана

конвейера в

насыпь

60

160





СП РК 3.02-130-2014



37



Таблица Е.1

(продолжение)

Технологическа

я операция

Средства

механизации

Источник

пылеобразован

ия

Средняя концентрация пыли, мг /

м

3



Грузы гранули-

рованные и

кристаллические

Грузы

порошковидны

е

То же

Приемное
устройство

Поступление

удобрения из

разгрузочного

люка вагона в

бункер

приемного

устройства

120

-

«

То же

Поступление

удобрения из

бункера

приемного

устройства на

наклонный

транспортер

55

-

Разгрузка  вагона
типа «Хоппер»

Повышенный
путь

Поступление

удобрения из

разгрузочного

люка вагона в

насыпь

235

-





Поступление

удобрения из

разгрузочного

люка вагона в

автомобиль

41

-

Внутрискладски
е операции

Кран
грейферный
ОК-32

Сброс

удобрения из

ковша крана в

насыпь

35

115

Тоже

Тоже

Сброс

удобрения из

ковша крана в

бункер-

накопитель

58

85

«

Погрузчик
многоковшовы
й

Сброс

удобрения с

концевого

барабана

погрузчика в

насыпь

28

300





СП РК 3.02-130-2014



38



Таблица Е.1

(продолжение)

Технологическа

я операция

Средства

механизации

Источник

пылеобразован

ия

Средняя концентрация пыли, мг /

м

3



Грузы гранули-

рованные и

кристаллические

Грузы

порошковидны

е

Внутрискладски
е операции

Бульдозер  ДТ-
54

Перемещение

удобрения к

насыпи

14

1900

Тоже

Сбрасывающая
тележка

Б-

6550-60П

Сброс

удобрения с

тележки в

насыпь

24

370

То же

То же

Сброс

удобрения с

ленточного

транспортера

МВС в

приемное

устройство

-

190

Разгрузка  вагона
типа «Хоппер»

Конвейер
ленточный
передвижной
КЛП-80

Поступление

удобрения из

разгрузочного

люка вагона на

конвейер

65

-

Разгрузка  вагона
типа «Хоппер»

Приемное
устройство

Поступление

удобрения из

разгрузочного

люка вагона в

бункер

приемного

устройства

20

180

Разгрузка  вагона
типа «Хоппер»

Повышенный
путь

Поступление

из

разгрузочного

люка вагона в

автомобиль

35

-

Выдача
удобрений

со

склада

Ленточный
транспортер

Сброс

удобрения с

концевого

барабана транс

портера в

автомобиль

-

208







СП РК 3.02-130-2014



39



Таблица Е.1

(продолжение)

Технологическа

я операция

Средства

механизации

Источник

пылеобразован

ия

Средняя концентрация пыли, мг /

м

3



Грузы гранули-

рованные и

кристаллические

Грузы

порошковидны

е

 Тоже

Погрузчик
фронтальный
перекидной
ПБ-35

Сброс

удобрения из

ковша

погрузчика в

автомобиль

59

-

«

Бункер-
накопитель

Поступление

удобрения из

течки бункера

в автомобиль

-

274
