СП РК 3.02-140-2013 ПРОЕКТИРОВАНИЕ ЭНЕРГОЭФФЕКТИВНЫХ, ЭКОЛОГИЧЕСКИ ЧИСТЫХ ЖИЛЫХ КОТТЕДЖНЫХ ЗДАНИЙ (ҚР ЕЖ 3.02-140-2013)

СП РК 3.02-140-2013

6.2.5

Технико-экономическое обоснование технических решений, принятых в

проекте для обеспечения требуемого уровня энергоэффективности (применение
возобновляемых и альтернативных источников энергии).

6.2.6

Разработка инструкций по эксплуатации инженерных систем коттеджного

здания для жильцов и обслуживающего персонала.

6.2.7

Проектирование

ограждающих

конструкций

энергоэффективных

коттеджных зданий в перечисленном выше порядке дает следующие преимущества:

энергосберегающий эффект от утепления ограждений достигается из условий

достижения  требуемого  удельного  расхода    тепловой  энергии  с  учетом    комплекса
сопутствующих    факторов,  что  дает  возможность  подобрать  экономически  и
энергетически оптимальный  уровень тепловой защиты здания;

большую свободу выбора проектных решений при проектировании.

6.3

Определение уровня тепловой защиты энергоэффективного коттеджного

здания

6.3.1

По

теплотехническим

характеристикам

ограждающие

конструкции

энергоэффективных зданий должны удовлетворять требованиям действующих
нормативных документов.

6.3.2

При

этом

значение

требуемого

сопротивления

теплопередаче

энергоэффективных коттеджных зданий рекомендуется устанавливать из условия
достижения нормативного значения удельного расхода тепловой энергии на отопление и
вентиляцию.

6.3.3

При разработанном объемно-планировочном решении коттеджного здания

достижение нормативного значения удельного расхода тепловой энергии на отопление и
вентиляцию  достигают  варьированием  комплекса  факторов,  определяющих  этот
показатель:  дополнительным  повышением  уровня  тепловой  защиты  отдельных
элементов и применением эффективного инженерного оборудования.

6.3.4

Установление требуемого уровня тепловой защиты для отдельных элементов

ограждающих конструкций и требуемой эффективности инженерных систем производят
из условия обеспечения параметров микроклимата помещений, нормируемых значений
сопротивления теплопередаче ограждений, нормируемой потребности тепловой энергии
на отопление коттеджного здания.

6.3.5

Порядок установления требуемого уровня тепловой защиты и требуемой

эффективности  инженерных  систем  на  основе  нормируемого  удельного  расхода
тепловой  энергии  на  отопление  коттеджного  здания  с  разработанными  объемно-
планировочными  решениями  согласно  перечисленным  выше  принципам  приведен  на
Рисунке 33 и состоит в решении следующих задач:

рассчитывают геометрические параметры здания (отапливаемую площадь,

отапливаемый объем, площади ограждений, полезную (жилую) площадь;

определяют параметры наружного воздуха согласно действующим нормативным

документам и рассчитывают градусо-сутки отопительного периода;

определяют значения параметров микроклимата помещений здания;

СП РК 3.02-140-2013

определяют параметры воздухообмена в помещениях здания согласно

действующим нормативным документам, определяют бытовые тепловыделения;

назначают вид системы отопления и вентиляции здания, выбирают варианты и

характеристики инженерного оборудования;

определяют в качестве первого приближения значения сопротивления

теплопередаче  ограждающих  конструкций  (наружных  стен,  покрытий,  чердачных  и
цокольных  перекрытий,  окон,  наружных  дверей)  согласно  требованиям  действующих
нормативных  документов,  устанавливают  возможные  варианты  дополнительного
утепления ограждений;

определяют нормируемое значение удельного расхода тепловой энергии на

отопление здания;

рассчитывают удельный расход тепловой энергии на отопление здания за

отопительный период и сравнивают его с нормируемым значением.

6.3.6

Расчет заканчивают в случае, если расчетное значение

des

не превышает

нормируемое. При превышении значения нормативного удельного расхода тепловой

энергии на отопление энергоэффективного коттеджного здания, расчетное значение

des

достигают варьированием комплекса факторов, определяющих этот показатель.

6.3.7

Ограждающие конструкции должны обеспечивать минимизацию свободного

воздухообмена в помещениях за счет герметизации примыканий окон и стыковых
элементов.

СП РК 3.02-140-2013

Рисунок 33 – Рекомендуемый алгоритм проектирования тепловой защиты

Определение геометрических

параметров объемно-планировочного

решения здания

Назначение сопротивлений
теплопередаче ограждений не ниже
требуемых

Определение трансмиссионных

теплопотерь здания

Назначение параметров систем
отопления и вентиляции

Корректировка тепловой

защиты отдельных

элементов здания и

параметров инженерных

систем

Определение инфильтрационных

теплопотерь здания

Определение расчетного удельного
расхода тепловой энергии на
отопление за отопительный период

Выполнение

проекта

Исходные

данные

для

проектирования тепловой
защиты

СП РК 3.02-140-2013

6.4

Отопление и вентиляция энергоэффективного коттеджного здания

6.4.1

Общие положения

6.4.1.1

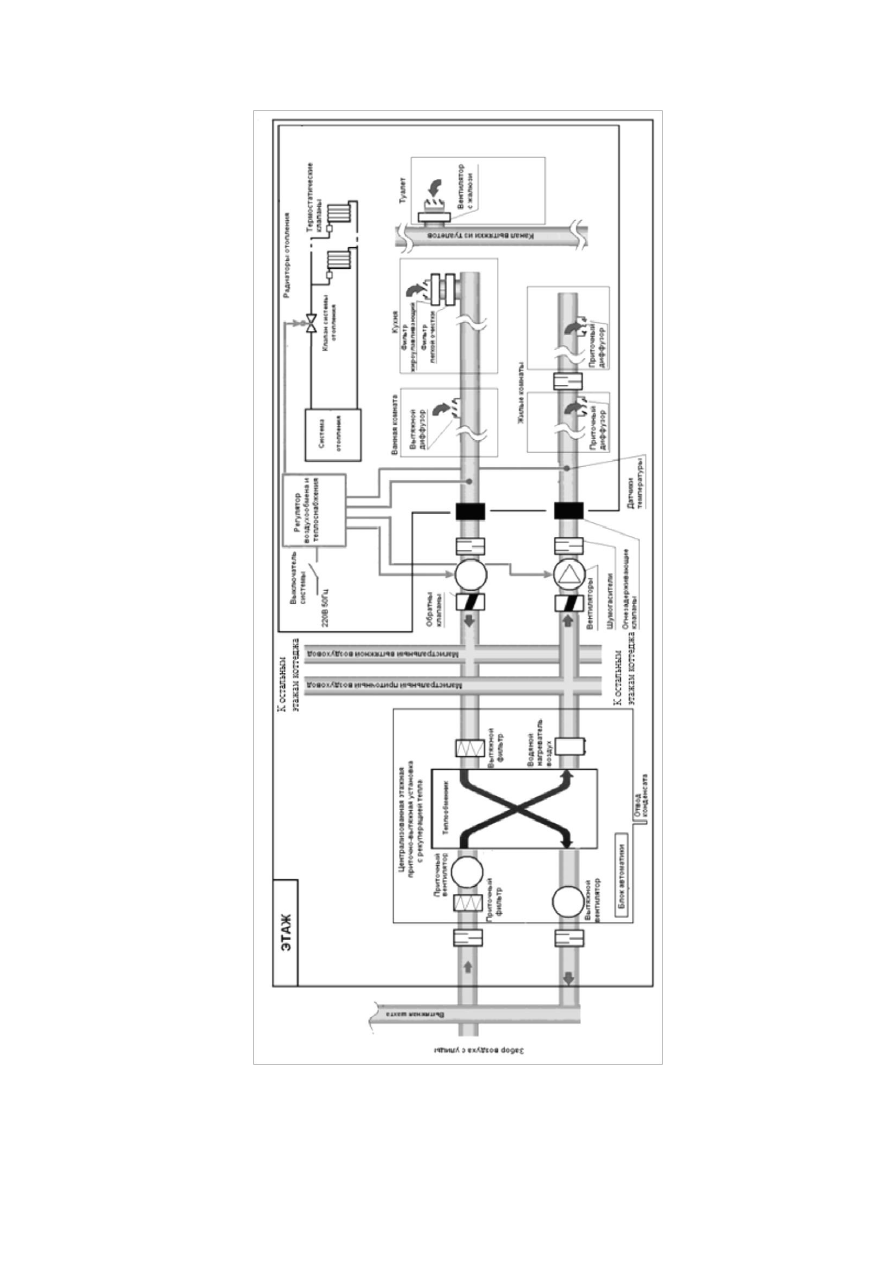

Коттеджные здания, оборудованные системами приточно-вытяжной

вентиляции должны быть герметичными.

6.4.1.2

Приток свежего воздуха должен обеспечиваться в жилые помещения здания.

В остальные помещения здания приточный воздух должен попадать путем перетока.

6.4.1.3

Для обеспечения перетоков воздуха в межкомнатных дверях или

перегородках должны быть предусмотрены переточные решетки, обеспечивающие
требуемый воздухообмен.

6.4.1.4

Допускается наличие подрезки дверных полотен.

6.4.1.5

Удаление воздуха из здания в систему утилизации теплоты должно

осуществляться из помещения кухни и ванной комнаты.

6.4.1.6

Для предотвращения загрязнения воздуховодов вытяжная решетка в

помещении кухни должна быть оборудована жироулавливающим фильтром и фильтром
тонкой очистки.

6.4.1.7

Кухонные вытяжки должны работать в режиме рециркуляции.

6.4.1.8

Врезка кухонных вытяжек в воздуховоды системы вентиляции квартиры

недопустима.

6.4.1.9

Вентиляция

туалета

должна

осуществляться

через

отдельную

вентиляционную шахту.

6.4.1.10

Для предотвращения утечки теплого воздуха вентиляционный канал туалета

должен быть оборудован вентилятором с жалюзи, включающимся одновременно с
освещением в туалете.

6.4.1.11

При наличии в здании газовой плиты необходимо обеспечить наличие

канала естественной вентиляции в помещении кухни.

6.4.1.12

В отверстии канала должен быть установлен клапан с электроприводом,

перекрывающий канал при работе принудительной системы вентиляции квартиры.

6.4.1.13

При отключении системы принудительной вентиляции здания (или при

пропадании электричества) клапан должен открыться и обеспечить требуемую вытяжку из
помещения кухни.

6.4.1.14

Следует предусмотреть возможность перекрытия приточного (со стороны

улицы) канала вентиляции для предотвращения попадания в квартиру холодного воздуха
при отключенной системе.

6.4.1.15

Система

отопления

коттеджного

здания

должна

обеспечивать

индивидуальный учет (в случае получения теплоносителя от тепловых сетей) и
регулирование потребления тепловой энергии.

6.4.1.16

Система отопления должна быть автоматизирована.

6.4.1.17

Автоматическое управление температурой воздуха в коттеджном здании

должно  осуществляться  по  температуре  воздуха,  удаляемого  из  помещений  здания    в
систему  вентиляции,  как  имеющей  интегральное  значение  по  зданию.  В  случае
превышения  фактической  температуры  заданной  поток  теплоносителя  должен
перекрываться запорным клапаном с электрическим приводом.

СП РК 3.02-140-2013

6.4.1.18

Во избежание выхолаживания коттеджного здания и размораживания

системы отопления клапан при отсутствии питающего напряжения должен быть
нормально открытым.

6.4.1.19

Для обеспечения возможности регулировки температуры в помещениях

коттеджного здания рекомендуется установка термостатических регуляторов на
отопительных приборах.

6.4.1.20

Для обеспечения нормативной температуры в помещениях коттеджного

здания  при отключенной системе приточно-вытяжной вентиляции с утилизацией теплоты
удаляемого  воздуха  и  отсутствии  бытовых  тепловыделений    систему  отопления  следует
проектировать  как  для  здания  с  естественной  вентиляцией.  Наличие  автоматического
регулирования  системы отопления не допустит перерасхода тепловой энергии.

6.4.1.21

В случае использования тепловых насосов для отопления коттеджного

здания приемлемым вариантом является напольная система отопления.

6.4.2

Размещение оборудования

6.4.2.1

Для повышения эффективности работы приточно-вытяжных агрегатов с

утилизацией теплоты удаляемого воздуха (далее – агрегат) их следует размещать в
пределах отапливаемого контура здания.

6.4.2.2

Допускается размещать агрегаты на лоджиях зданий при обеспечении мер,

предотвращающих охлаждение воздуха в воздуховодах и замерзание отводимого
конденсата.

6.4.3

Приточно-вытяжные установки

6.4.3.1

Приточно-вытяжная установка должна обеспечивать подачу воздуха в

рабочую зону квартир с параметрами, соответствующими требованиям действующих
нормативных документов.

6.4.3.2

Требуемый КПД теплоутилизатора установки должен определяться на

основании составленного теплового баланса здания.

6.4.3.3

Установка должна иметь возможность обеспечения предотвращения

замерзания конденсата в теплообменнике без использования дополнительной
электрической энергии.

6.4.3.4

Вентиляторы установки должны иметь минимальное энергопотребление при

максимально возможном создаваемом давлении. Рекомендуется применение вентиляторов
с электронным управлением (тип «ЕС»).

6.4.3.5

В конструкции установки следует применять легкосъемные обслуживаемые

фильтры.

6.4.3.6

Конструкция установки должна обеспечивать возможность обслуживания и

очистки ее составных частей.

6.4.3.7

Рекомендуется наличие встроенного автоматического запорного клапана в

приточном канале установки, предотвращающего попадание холодного воздуха в
квартиру при отключенном агрегате.

СП РК 3.02-140-2013

6.4.3.8

Установка должна обеспечивать шумовые характеристики в соответствии с

действующими нормативно-техническими документами.

6.4.3.9

Для снижения объема электромонтажных работ рекомендуется, чтобы блок

автоматики установки был интегрирован в корпус установки.

6.4.4

Система отвода конденсата

6.4.4.1

Стояки отвода конденсата из установок располагают в отапливаемом контуре

здания.

6.4.4.2

Конденсатоотводящая трубка на всей длине (включая место прохождения

через ограждающую конструкцию) должна быть утеплена и иметь уклон в сторону
стояка.

6.4.4.3

В месте подключения к стояку (в теплой зоне) рекомендуется организация

водяного затвора.

6.4.4.4

Уровень воды в затворе не должен превышать уровень выхода

конденсатоотводящей трубки из ограждающей конструкции с теплой стороны.

6.4.4.5

Рекомендуется в конденсатоотводящей трубке на участке от установок до

выхода трубки из ограждающей конструкции в теплой зоне располагать греющий провод,
предотвращающий замерзание конденсата. Греющий провод должен управляться
системой автоматики установки.

6.4.5

Воздуховоды

6.4.5.1

Система воздуховодов должна обеспечить подачу воздуха в жилые

помещения здания и удаление воздуха из помещений кухни и ванной комнаты.

6.4.5.2

На этапе проектирования рекомендуется выполнять оптимизацию сечения

воздуховодов.

6.4.5.3

Увеличение

диаметров

воздуховодов

способствует

уменьшению

сопротивления воздушного тракта и снижению аэродинамических шумов, однако
негативно сказывается на архитектурной выразительности помещений, по которым они
проходят.

6.4.5.4

Диаметры воздуховодов должны обеспечивать скорость движения воздуха в

соответствии с действующими нормативными документами.

6.4.5.5

Конструкция воздуховодов должна обеспечивать возможность их

прочистки.

6.4.5.6

Воздуховоды, проходящие вне отапливаемого контура зданий, должны быть

утеплены.

6.4.5.7

Необходимость утепления воздуховодов, проходящих в отапливаемом

контуре здания, определяется возможностью выпадения на них конденсата.

6.4.5.8

Для снижения сопротивления воздушного тракта следует минимизировать

использование гофрированных воздуховодов.

6.4.5.9

Для обеспечения вентиляции удаленных от точки притока воздуха в

помещение мест следует организовывать подачу воздуха настилающим на потолок
потоком.

СП РК 3.02-140-2013

6.4.5.10

В рабочую зону помещений должен поступать воздух с параметрами,

соответствующими требованиям действующих нормативных документов.

6.4.5.11

Организация системы воздуховодов должна соответствовать действующим

нормам пожарной безопасности.

6.4.6

Система автоматики

6.4.6.1

Системы вентиляции и отопления коттеджного здания должны быть

автоматизированы.

6.4.6.2

Система автоматики должна обеспечивать совмещение функций управления

уровнем воздухообмена и отоплением коттеджного здания.

6.4.6.3

Для обеспечения экономии потребляемой электроэнергии система

автоматики должна обеспечивать жильцу возможность многоступенчатого регулирования
воздухообмена, особенно в области малых расходов воздуха

6.4.6.4

Система автоматики должна обеспечивать жильцу возможность выбора

режимов предотвращения замерзания конденсата в теплообменнике, в том числе и без
дополнительного расхода электрической энергии.

6.4.6.5

Система автоматики должна обеспечивать жильцу возможность задания

требуемого уровня воздухообмена и температуры в квартире отдельно для дневного и
ночного времени суток, а так же задание временных границ дневного и ночного времени
суток.

6.4.6.6

Для снижения уровня энергопотребления система автоматики должна иметь

дежурный режим, обеспечивающий снижение уровня воздухообмена (и по желанию
жильца температуру) при отсутствии людей в квартире в течение продолжительного
времени.

6.4.6.7

Система автоматики должна обеспечивать отключение вентиляторов при

возникновении пожара в коттеджном здании.

6.4.6.8

Система автоматики должна иметь возможность подключения к системе

диспетчеризации инженерного оборудования здания.

6.4.7

Система диспетчеризации инженерного оборудования

6.4.7.1

Для обеспечения дистанционного мониторинга работы инженерного

оборудования коттеджного здания локальные системы автоматики должны быть
подключены к системе диспетчеризации инженерного оборудования.

6.4.7.2

Информация с системы диспетчеризации должна поступать на

диспетчерский пункт эксплуатирующей организации.

6.4.7.3

Система должна сигнализировать о возникающих неполадках в работе

инженерного оборудования и обеспечивать возможность дистанционного управления
инженерным оборудованием.

СП РК 3.02-140-2013

6.4.8

Монтаж и пусковая наладка системы

6.4.8.1

Монтаж и пусковая наладка систем должны выполняться специалистами

специализированных

организаций,

прошедших

стажировку

производителей

оборудования.

6.4.8.2

Все соединения в системе воздуховодов должны быть герметичными.

6.4.8.3

В случае применения теплоизолирующих воздуховодов не допускается

проникновение воздуха в пространство между слоем теплоизоляции и наружной
поверхностью воздуховода.

6.4.9

Эксплуатация инженерного оборудования

6.4.9.1

Эксплуатация приточно-вытяжной системы вентиляции с механическим

побуждением и утилизацией теплоты удаляемого воздуха обязательна в течение
отопительного периода. Рекомендуется снижать уровень воздухообмена и температуру в
помещении в ночное время и при отсутствии людей в коттеджном здании.

6.4.9.2

Для снижения (исключения) расхода электрической энергии на

технологические нужды (предотвращение замерзания конденсата в теплообменнике)
жилец должен выбрать требуемый режим работы автоматики.

6.4.9.3

Для снижения расхода электрической энергии на работу вентиляторов

агрегата жилец должен выбрать минимально комфортный уровень воздухообмена.

6.4.9.4

Эксплуатация системы в межотопительный период – по усмотрению

жильца.

6.4.9.5

При наличии в коттеджном индивидуального кондиционера рекомендуется

включать приточно-вытяжную систему для возврата холода в летний период при
обеспечении требуемого воздухообмена.

6.4.9.6

Для информирования жильцов об особенностях инженерного оборудования

коттеджного здания должна быть разработана инструкция по эксплуатации инженерного
оборудования.

6.4.9.7

Обслуживание

инженерных

систем

энергоэффективных

зданий

рекомендуется проводить специализированным организациям.

6.4.10

Проектирование системы вентиляции с утилизацией теплоты

удаляемого воздуха

6.4.10.1

Система вентиляции коттеджного здания должна поддерживать параметры

воздуха в помещениях в соответствии с санитарно-гигиеническими нормами и
обеспечивать равномерность его поступления и распространения.

Вентиляция может быть:
- с естественным побуждением удаления воздуха через вентиляционные каналы и

неорганизованным притоком;

- с механическим побуждением притока и удаления воздуха, в том числе

совмещенная с воздушным отоплением;

СП РК 3.02-140-2013

- комбинированная, с естественным и частично механическим притоком и

удалением воздуха через вентиляционные каналы.

6.4.10.2

Для повышения энергоэффективности коттеджного здания следует

использовать системы приточно-вытяжной вентиляции с утилизацией теплоты удаляемого
воздуха.

6.4.10.3

В коттеджных зданиях с количеством этажей 2 и более целесообразно

проектировать централизованную систему вентиляции с децентрализованным
управлением. Техническое решение данного типа позволяет обеспечивать вентиляцию
этажей здания по индивидуальной программе.

6.4.10.4

На этажах, где временно отсутствуют люди, следует применять дежурный

режим вентиляции с пониженным воздухообменом.

6.4.10.5

В качестве примера в своде правил рассмотрена система вентиляции

коттеджного здания с оборудованием, приведенным в таблице 8.

Таблица 8 – Инженерное оборудование многоэтажного энергоэффективного

жилого дома

Наименование оборудования

Тип оборудования

Кухонная плита

Электрическая
Газовая

Система вентиляции с механическим
побуждением

Централизованная с децентрализованным
управлением

Утилизатор теплоты

Тепловые трубы с водяным догревателем
воздуха

6.4.10.6

Функциональная схема инженерного оборудования коттеджного здания с

электрической кухонной плитой приведена на Рисунке 34.

6.4.10.7

Функциональная схема инженерного оборудования коттеджного здания с

газовой кухонной плитой приведена на Рисунке 35.

6.4.10.8

Система приточно-вытяжной вентиляции с механическим побуждением

и утилизацией теплоты удаляемого воздуха спроектирована по централизованной схеме
с децентрализованным управлением.

6.4.10.9

Система вентиляции с утилизацией теплоты удаляемого воздуха не

является системой воздушного отопления.

6.4.10.10

Централизованная

схема

децентрализованным

управлением

предусматривает  наличие  общей  установки  приточно-вытяжной  вентиляции  с
механическим  побуждением  и  утилизацией  теплоты  удаляемого  воздуха  для  всех
этажей коттеджного здания  и наличие на каждом этаже индивидуальных регуляторов
воздухообмена и теплоснабжения.

6.4.10.11

Автоматика установки поддерживает постоянное давление в приточном

и вытяжном каналах системы вентиляции (со стороны помещений). Требуемый
воздухообмен на этажах обеспечивается индивидуальными вентиляторами-
доводчиками, управляемыми регуляторами воздухообмена и теплоснабжения этажей.

СП РК 3.02-140-2013

6.4.10.12

стройство системы вентиляции позволяет обеспечить гибкое

управление параметрами микроклимата на этажах по желанию жильца.

6.4.10.13

Для помещений каждого этажа обеспечивается возможность задавать и

поддерживать параметры:

начало и окончание дневного и ночного времени суток;

температуру воздуха для дневного и ночного времени суток;

уровень воздухообмена для дневного и ночного времени суток.
6.4.10.14

При отсутствии людей на этаже коттеджного здания непродолжительное

время для сокращения потребления энергии имеется возможность оперативно
включать дежурный режим функционирования оборудования.

6.4.10.15

Воздухообмен

во

всех

помещениях

этажа

обеспечивает

централизованная вентиляционная установка с утилизацией теплоты удаляемого
воздуха.

6.4.10.16

Поступление наружного воздуха в вентиляционную установку

осуществляется через индивидуальную воздухозаборную решётку, расположенную на
фасаде здания.

6.4.10.17

Выброс удаляемого из установки воздуха осуществляется через

вытяжную шахту, расположенную в теплой зоне здания.

6.4.10.18

Для обеспечения требований пожарной безопасности элементы шахты

покрыты огнезащитным составом.

6.4.10.19

Для предотвращения попадания в шахту атмосферных осадков сверху на

шахте установлен защитный кожух.

6.4.10.20

Вентиляционная установка располагается в специально выделенном

помещении в пределах отапливаемого контура здания. Воздуховоды, идущие к
установке утепляют.

6.4.10.21

Для снижения уровня шума от вентиляторов установки в воздушном

тракте предусмотрено наличие шумогасителей.

6.4.10.22

Приточно-вытяжная установка с утилизацией теплоты удаляемого

воздуха в общем случае содержит следующие элементы.

Приточный канал состоит из:

передней панели с воздушным клапаном;

воздушного фильтра;

приточного вентилятора;

воздушного клапана обводного канала теплообменника;

теплообменника – утилизатора (нагревателя);

воздухонагревателя;

гибких виброгасящих вставок.
Вытяжной канал состоит из:

передней панели с воздушным клапаном;

теплообменника – утилизатора (охладителя);

вытяжного вентилятора;

воздушного фильтра;

гибких виброгасящих вставок.

СП РК 3.02-140-2013

качестве

теплоутилизационного

оборудования,

применяемого

для

централизованной приточно-вытяжной системы вентиляции допускается использовать
роторные регенераторы.

6.4.10.23

Блок автоматического управления установкой в общем случае

обеспечивает выполнение следующих функций:

поддержание требуемого давления в приточном и вытяжном каналах системы

вентиляции (со стороны помещений);

поддержание температуры подаваемого в помещения воздуха;

предотвращение замерзания теплообменника установки;

возможность подключения к системе мониторинга инженерного оборудования

здания.

6.4.10.24

Для очистки приточного с улицы и вытяжного из здания воздуха в

установке установлены воздушные фильтры.

6.4.10.25

Приточный наружный воздух подогревается в теплообменнике

установки теплом удаляемого воздуха, поступает в камеру статического давления и по
системе воздуховодов распределяется по помещениям этажа. Вытяжной воздух из
помещений этажа через камеру статического давления поступает в камеру статического
давления и охлажденный в установке отводится в общую вытяжную шахту.

6.4.10.26

Требуемый уровень давления в статических камерах обеспечивается

скоростью вращения приточного и вытяжного вентиляторов.

6.4.10.27

При необходимости воздух, подаваемый в помещения, догревается

водяным нагревателем вентиляционной установки.

6.4.10.28

При охлаждении удаляемого из квартир воздуха в теплообменнике

установки выпадает конденсат. Отвод конденсата из установки осуществляется в
отдельный стояк, располагаемый в отапливаемом контуре здания.

6.4.10.29

Система вентиляции каждого этажа подключена к установке через

камеры статического давления.

6.4.10.30

Для предотвращения опрокидывания тяги вентиляции на приточном и

вытяжном воздуховодах каждого помещения имеются обратные клапаны.

6.4.10.31

Уровень воздухообмена на этаже определяется скоростью вращения

приточного и вытяжного вентиляторов, управляемых локальным регулятором
воздухообмена и теплоснабжения.

6.4.10.32

Для обеспечения нормативного уровня шума от работающей системы

вентиляции и акустической развязки помещений в воздуховодах установливаются
шумогасящие вставки.

6.4.10.33

Для предотвращения попадания по системе вентиляции огня в

помещения этажа на вводе воздуховодов на этаж следует смонтировать
огнезадерживающие клапаны.

6.4.10.34

Приточный воздух поступает в жилые помещения этажа. Раздача воздуха

в жилые помещения осуществляется через приточные диффузоры.

6.4.10.35

Вытяжной воздух удаляется из кухни и ванной комнаты. На остальных

этажах воздух удаляется из коридоров.

6.4.10.36

Воздуховоды, проходящие по квартире, крепятся к потолку

перфорированной лентой и зашиваются гипсокартоном.

СП РК 3.02-140-2013

6.4.10.37

Для предотвращения загрязнения воздуховодов жировыми отложениями

на вытяжном отверстии системы вентиляции в кухне установлен жироулавливающий
фильтр.

6.4.10.38

В случае если здание оборудовано газовой кухонной плитой, на кухне

должен  быть  предусмотрен  резервный  канал  естественной  вытяжки,  в  котором
установлен  клапан  с электроприводом. При работе централизованной вентиляционной
установки  в  штатном  режиме  клапан  закрыт,  и  весь  объем  воздуха  удаляется  из
коттеджного  здания  через  теплообменник  установки.  В  случае  пропадания
электричества,

обеспечивающего

питание

централизованной

вентиляционной

установки, клапан открывается, обеспечивая вытяжку из помещения кухни в
соответствии с требованиями нормативных документов.

6.4.10.39

Вентиляция туалета осуществляется через отдельный вытяжной канал.

6.4.10.40

В канал встроен вентилятор с управляемыми жалюзи. Электромотор

вентилятора  включается  синхронно  с  освещением  в  туалете.  Одновременно  с  этим
открываются  жалюзи  вентилятора.  При  отключении  освещения  в  туалете  вентилятор
останавливается и через 1 - 2 мин  закрываются жалюзи вентилятора.

6.4.10.41

Для обеспечения перетока воздуха из жилых помещений в коридор и

кухню необходимо предусмотреть зазор высотой 20 мм между дверными полотнами и
полом.

6.4.10.42

Для обеспечения перетока воздуха из жилых помещений в ванную и

туалет при наличии порога предусмотреть установку переточных решеток в нижней
части перегородок или в нижней части дверного полотна.

6.4.10.43

Применяемые воздуховоды круглого сечения должны быть плотными

для предотвращения утечек и подсосов воздуха свыше нормативного значения.
Соединение участков воздуховодов выполнять при помощи ниппелей, винтов
самонарезающих и герметизирующей алюминиевой ленты усиленной.

6.4.10.44

При проведении работ по теплоизоляции воздуховодов стыки участков

теплоизоляции и торцевые участки герметизировать лентой алюминиевой усиленной.
Не допускается возможность проникновения воздуха в пространство между слоем
теплоизоляции и наружной поверхностью воздуховода

6.4.10.45

После завершения работ по монтажу воздуховодов до начала работ по

установке  на  воздуховоды  воздухораспределительных  диффузоров,  присоединения
воздуховодов к вентиляционной установке, теплоизоляции воздуховодов и зашивке их
декоративными  коробами  проводят  проверку  воздуховодов  на  определение  потерь  и
подсосов воздуха. Потери и подсосы не должны превышать нормативных значений.

6.4.10.46

Система

локальной

автоматизации

осуществляет

независимое

управление температурой и уровнем воздухообмена на каждом этаже.

6.4.10.47

На каждом этаже установлена автономная локальная система

автоматизации (локальный регулятор), имеющая возможность подключения к
общедомовой системе мониторинга и диспетчеризации.

6.4.10.48

Управление уровнем воздухообмена осуществляют путем изменения

скоростей приточного и вытяжного вентиляторов.

6.4.10.49

Управление температурой в помещениях этажа осуществляется клапаном

с термоэлектрическим приводом, установленном на подающем трубопроводе в систему

СП РК 3.02-140-2013

отопления этажа здания. Управление осуществляется по значению температуры
удаляемого из помещений воздуха.

6.4.10.50

Требуемые значение температуры воздуха и уровня воздухообмена

задают отдельно для дневного и ночного времени.

6.4.10.51

Системой должно предусматривается отключение вентиляторов при

превышении температуры значения 70ºС («Пожар»). Режим работы системы –
непрерывный, круглосуточный.

6.4.10.52

Локальный регулятор должен обеспечивать выполнение следующих

основных функций:

задание требуемой температуры и уровня воздухообмена для дневного и ночного

времени;

автоматическое поддержание заданного температурного режима и уровня

воздухообмена;

управление подачей теплоносителя в систему отопления;

наличие дежурного режима, обеспечивающего дополнительную экономию энергии

в дневное время при отсутствии жильцов на этаже;

отключение вентиляции при возникновении пожара в помещении (при

превышении температуры удаляемого из помещения воздуха значения 70 ºС).

6.4.10.53

Регулятор должен управлять приточным и вытяжным вентиляторами и

клапаном системы отопления квартиры.

6.4.10.54

Для управления подключенным оборудованием регулятор должен

использовать показания датчиков температуры, установленных в воздуховодах на вводе
на этаж.

6.4.10.55

В регуляторе должна быть предусмотрена возможность подключения с

системе мониторинга инженерного оборудования.

6.4.10.56

Регулятор должен иметь встроенную систему самодиагностики.

6.4.10.57

Регулятор должен иметь встроенный регистратор для регистрации

данных в процессе функционирования с возможностью их передачи в систему
мониторинга здания.

6.4.10.58

При выполнении разделов проекта ОВ и АОВ проектировщики должны

выдавать технические задания смежникам.

6.4.10.59

Техническое задание, в общем случае, может состоять из следующих

пунктов:

По разделу ОВ:
-

на отверстия для забора воздуха на фасаде здания;

на отверстия для воздуховодов в перегородках;

на устройство вентиляционной шахты и отвод из нее конденсата;

на зашивку воздуховодов в помещениях;

на подшивку потолка в коридоре;

на установку ревизионных лючков;

на подвод коммуникаций к установке;

на установку переточных решеток;

По разделу АОВ:
-

на подводку питания к локальным регуляторам.

СП РК 3.02-140-2013

6.4.10.60

Перечень технических заданий должен уточняться в зависимости от

специфики конкретного проектируемого коттеджного здания.

6.4.10.61

Строительство энергоэффективного коттеджного здания требует

повышенного внимания к качеству выполняемых работ. Несоблюдение в построечных
условиях требований проектной документации может сделать невозможным
достижение требуемых эксплуатационных характеристик коттеджного здания.

6.4.10.62

Промежуточной приемке с участием авторского надзора, в общем

случае, подлежат следующие виды работ:

герметизация прохода воздуховодов через наружные ограждающие конструкции;

проверка уклона и утепления конденсатоотводной трубки из приточно-вытяжной

установке;

проверка теплоизоляции воздуховодов;

проверка герметичности соединения воздуховодов до их зашивки;

проверка правильности установки обратных и огнезадерживающих клапанов;

проверка установки датчиков температуры на воздуховодах;

проверка обустройства системы отвода конденсата из вентиляционной шахты.

6.4.10.63

Виды работ, подлежащих приемке, определяют в зависимости от

специфики конкретного проектируемого здания.

6.5

Водоснабжение энергоэффективного коттеджного здания

6.5.1

Система водоснабжения коттеджного здания должна проектироваться с

соблюдением экологических требований.

6.5.2

Система водоснабжения коттеджного здания должна проектироваться в

соответствии с требованиями СН РК 4.01-01 и СН РК 4.01-03.

6.5.3

Для снижения потребления подземной воды целесообразно проектировать

баки - аккумуляторы для дождевой воды, расходуемой на хозяйственные нужды.

6.6

Горячее водоснабжение энергоэффективного коттеджного здания

6.6.1

Общие положения

6.6.1.1

В коттеджных зданиях нагрев воды для горячего водоснабжения следует

предусматривать в двухфункциональных котлах с контурами отопления и горячего
водоснабжения.

6.6.1.2

Допускается не предусматривать циркуляционный трубопровод в системе

горячего водоснабжения коттеджного здания.

6.6.1.3

В системе горячего водоснабжения коттеджного здания допускается

предусматривать установку теплоизолированного бака-аккумулятора горячей воды.
Емкость бака-аккумулятора должна составлять, как правило, не менее 50 % суточного
потребления горячей воды.

6.6.1.4

Температура воды в баке-аккумуляторе не должна превышать температуру

кипения используемой жидкости.

СП РК 3.02-140-2013 ПРОЕКТИРОВАНИЕ ЭНЕРГОЭФФЕКТИВНЫХ, ЭКОЛОГИЧЕСКИ ЧИСТЫХ ЖИЛЫХ КОТТЕДЖНЫХ ЗДАНИЙ (ҚР ЕЖ 3.02-140-2013) - 9
