СП РК 4.04-104-2013 НАРУЖНОЕ ЭЛЕКТРИЧЕСКОЕ ОСВЕЩЕНИЕ ГОРОДОВ (ҚР ЕЖ 4.04-104-2013) - 1

- жолдар арасындағы кеңістікте тіректерді орнату - шырақтарды орнатудың минималды

биіктігіне және жарықтандырудың қамтамасыз етілетін деңгейлеріне қойылатын талаптарды

қанағаттандыру үшін жеткілікті биіктіктегі тіректерді пайдалаеу шартында;

- биік төбелер жағдайында немесе тіректерді жолдар арасындағы кеңістікке орнату

мүмкіндігін болдырмайтын тіреуші қабырғаларды орнату жағдайында жербетіндік

жолдардың сыртқы жағына тіректерді орнату;

- жерүстіндік жол деңгейінде орнатылған тіректерге шырақтарды пайдалану. Екі

жолды жарықтандыру үшін жерүстіндік жолды жарықтандыратын шырақтар жеткіліксіз

болғанда, қосымша шырақтар жербетіндік жолды жарықтандыруға арналған тиісті

биіктікте жерүстіндік жолды жарықтандыру тіректеріне орнатылуы тиіс.

а) көшенің осі бойынша екі қатарлы тікбұрышты, б) екі қатарлы тікбұрышты; в) шахмат

тәртібіндегі екі қатарлы; г) біржақты; д) құрама; е) осьтік бойлық

1-сурет - Көшелердің және жолдардың тік учаскелерін бойлай сыртқы электрлі

жарықтандырудың шырақтарын орналастыру схемаларының схема түріндегі

көрінісі

8

5.7 Эстакада бойынша салынған және эстакадаға жақын және (немесе) ішінара оның

астынан өтетін оған параллель жербетіндік жолдарға ие жерүстіндік жол жағдайында,

келесі шартта эстакаданың астына шырақтарды орнату арқылы жербетіндік жолды

жарықтандыруды қамтамасыз етуге жол беріледі:

- жүргінші бөлігінің үстіне шырақтарды орнатудың минималды биіктігіне

қойылатын талаптарды қадағалау;

- эстакаданың арқалықтарынан және тіректерінен түсетін көлеңкені болдырмау.

Жерүстіндік жолды жарықтандыруды, әдетте, жербетіндік жолды бойлай орналасқан

шырақтардың көмегімен ұйымдастыру керек. Осындай жарықтандыру жеткіліксіз болғанда

немесе мүмкін болмағанда шырақтарды сонымен қатар эстакадаға орналастыру керек.

5.8 Көшелерді және жолдарды бойлай орнатылатын сыртқы электрлі жарықтандыру

тіректерін орнату желісі жүргінші бөліктің конфигурациясын қайталауы тиіс. Тіректерді

орнату схемасының кез келген өзгерістері жүргінші бөлік конфигурациясының

өзгерістерімен визуалды байланысуы тиіс және минималды көлденең арақашықтық

1кестеде көрсетілген минималды арақашықтықтардан кем болмауы тиіс.

1-кесте - Жүргінші бөліктің шетінен сыртқы электрлі жарықтану тірегінің

сыртқы бетіне дейінгі минималды көлденең арақашықтық

Жүргінші бөлік бойынша

Жүргінші бөліктің шетінен сыртқы электрлік

қозғалыстың есептік

жарықтандыру тірегінің сыртқы бетіне дейінгі

жылдамдығы, км/с

минималды көлденең арақашықтық, м

50

0,8

80

1,0

100

1,5

120

1,5

Кеңістікті тығыз болу себебіне байланысты

1-кестеде көрсетілген минимал

қашықтықтықты сақтау мүмкін болмағанда, көлік құралының басып кету жағдайында

тіреулерді қорғау бойынша қосымша іс-шараларды бір уақытта қабылдай отырып, аталған

қашықтықты азайтуға рұқсат етіледі.

5.9 Әртүрлі типтегі бір деңгейлі қиылыстарда сыртқы жарықтандыру шырақтарын

орналастырудың типтік схемалары Б қосымшасында келтірілген.

5.10 Күрделі қиылыстарда, әсіресе қисық сызықты жолдардың (көлденең немесе тік

жоспарда) қиылыстарында және айналма радиустарының өзгеруімен қиылыстарда күрделі

конфигурациялармен кронштейндерді пайдаланудан сақтану керек. Біркелкі көтерілетін

тік сызықты кронштейндерді, көп мүйізді қысқа кронштейндермен тіректердің аз санын,

шырақтардың жоғары діңгекті орналасуын немесе шиеленіскен жарық ағындары және көз

қарықтыру проблемаларын жою үшін басқа да техникалық шешімдерді пайдалануға кеңес

беріледі.

5.11 Орталық аралдың диаметрі 20 м-ден кем және шеңберлі жүргінші бөліктің ені

9 м-ден кем болатын шеңберлі қиылыстарды, әдетте, бірнеше шырақтары бар

жарықтандырудың бір тірегін аралдың орталығына орналастырып жарықтандыру керек.

9

6.4 Аллеяларды, жаяу жүргіншілік және серуендеу жолдарын, сонымен қатар

саябақтарға, бақтарға, стадиондарға, көрмелерге, ауруханаларға, демалыс үйлеріне,

пансионаттарға, шипажайларға орталық кіру жолдарын жарықтандыруды, әдетте,

шашыраңқы немесе басым тікелей жарықты шырақтармен орындау керек.

Көпшілік ойын алаңдарын және эстрадалар, аттракциондар алдындағы алаңдарды

жарықтандыруды кеңінен жарық тарату шырақтарымен жүзеге асыру керек.

6.5 Спорттың түріне байланысты ашық спорттық құрылыстарды сыртқы электрлі

жарықтандыруға қойылатын талаптар спорттың түріне байланысты Ж қосымшасының

Ж.1-кестесінде келтірілген. Нормаланатын көрсеткіштер негізгі ойын аймағы

(тиісті

белгілеумен шектелген «алаңª қамтитын және мысалы, теннисте, волейболда, регбиде

ойыншылар пайдаланатын белгі айналасындағы қосымша аймақтар) үшін келтірілген

Ескертпе

- Ж қосымшасының Ж.1 кестесінің талаптары спорттық жарыстарға

қатысушылардың қажеттіліктеріне негізделген. Көрермендердің қажеттіліктерін қанағаттандыру

үшін сонымен қатар минималды тік жарықтылықты қамтамасыз ету қажет, ол көлденең

жарықтылықтың кем дегенде 30% құрауы тиіс.

Ашық спорттық құрылыстардың жарықтылығы деңгейлерін 2-кесте бойынша таңдап

алынған жарықтандыру класына сәйкес Ж қосымшасының Ж.1 кестесі бойынша таңдау

керек.

Көрермендер үшін жайлылықты қамтамасыз ететін ашық спорттық құрылыстардың

көрермендер аймағының жарықтылығы кем дегенде 10 лк құрауы тиіс.

2-кесте - Ашық спорттық құрылыстарды жарықтандыру класын таңдау

Өткізілетін жарыстардың деңгейі

Жарықтандыру класы

I ¹⁾

II ²⁾

III ³⁾

Халықаралық және ұлттық

х

Аймақтық

х

х

Жергілікті

х

х

х

Жаттығулар

х

х

Дене шынықтыру, сауықтыру шаралары

х

Ескертпе:

¹⁾ Жарықтандыру класы I: бақылаудың үлкен әлеуетті арақашықтықтарымен сыйымдылығы

үлкен көрермендер аймағын талап ететін халықаралық және ұлттық чемпионаттар секілді жоғарғы

деңгейдегі жарыстар. Жоғары деңгейдегі спортшылардың жаттығуларын да осы класқа жатқызуға

жол беріледі.

²⁾ Жарықтандыру

класы II: бақылаудың

орташа

әлеуетті

арақашықтықтарымен

сыйымдылығы орташа көрермендер аймағын талап ететін аймақтық немесе жергілікті клубтық

жарыстар секілді орташа деңгейдегі жарыстар.

³⁾ Жарықтандыру класы III:әдетте, көрермендер аймағының болуын талап етпейтін

жергілікті жарыстар секілді төменгі деңгейдегі жарыстар. Жалпы дене жаттығуын, дене

шынықтырумен айналысуды және сауықтыру шараларын да осы жарықтандыру класына

жатқызады

13

6.6 Ашық спорттық құрылыстарды сыртқы электрлі жарықтандыруды жобалау

кезінде түрлі-түсті телевидениенің таратылымын және түрлі-түсті үлдірге жазуды жүзеге

асыру кезінде тігінен жарықтылыққа қойылатын талаптарды ескеру керек. Орташа тігінен

жарықтылық

(Е_ср)

2-суреттегі графикке сәйкес спорттың түріне және түсірілімнің

максималды арақашықтығына (d) байланысты анықталады. Спорт түрін топқа (А, В

немесе С) жатқызу Ж қосымшасының Ж.1-кестесінде көрсетілген.

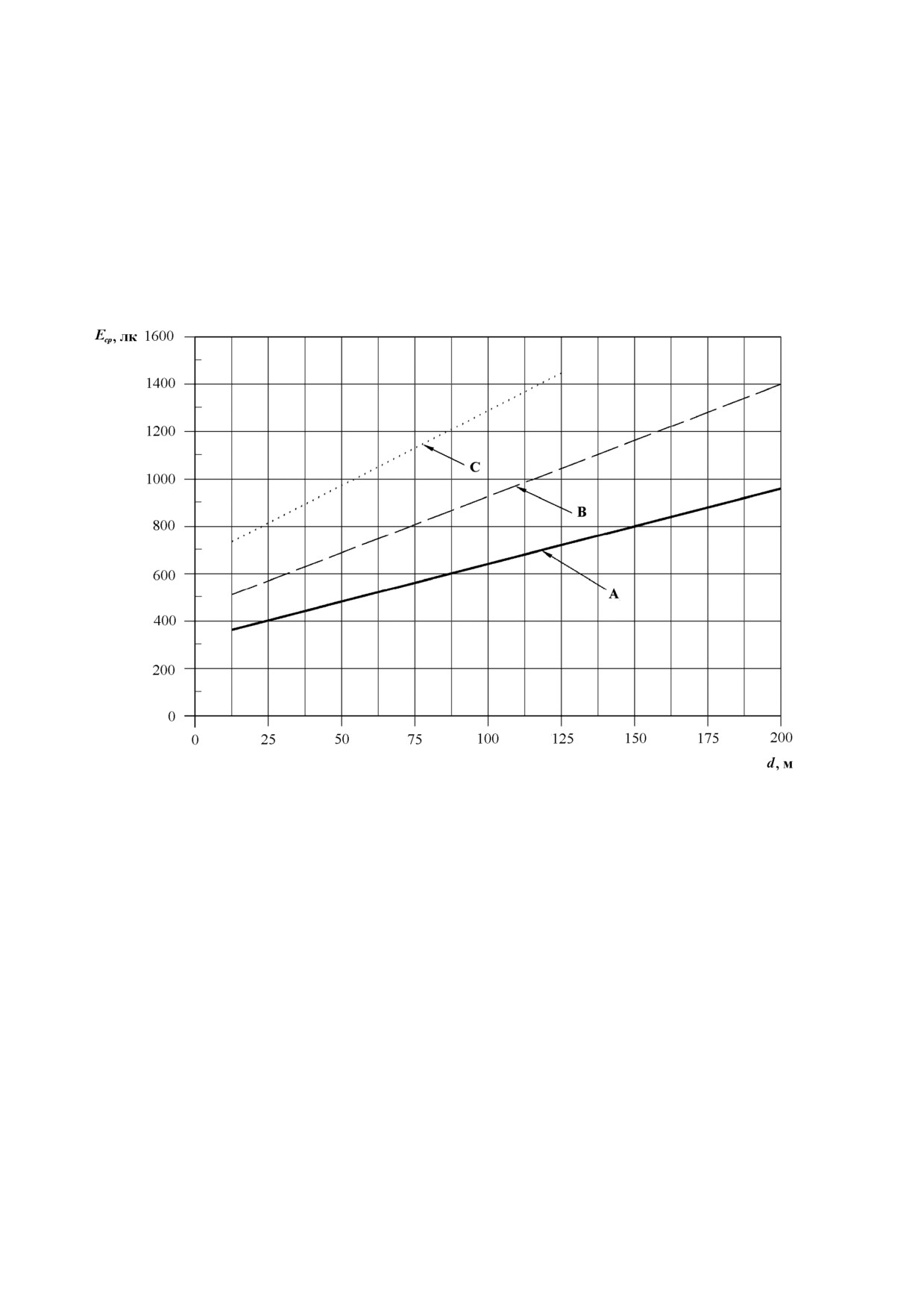

А, В және С - Түсті телетаратылым үшін спорт түрлерінің топтары

2 сурет - Түсірілімнің максималды арақашықтығының функциясы ретінде

орташа тігінен жарықтылық

Негізгі камераның орналасу аймағымен шектесетін бүйірлік желіге қаратылған

немесе негізгі камераның бекітілген қалпына қаратылған жазықтықтардағы тігінен

жарықтандырудың біркелкілігі (Е_в,мин/Е_в,макс) 0,4-тен кем болмауы тиіс; мұнда Е_в,мин -

минималды тігінен жарықтандыру, лк, және Е_в,макс - максималды тігінен жарықтылық, лк.

Ойын аймағына қаратылған төрт жазықтықтағы тордың жеке алынған нүктесіндегі

тігінен жарықтанудың біркелкілігі (Е_в,мин/Е_в,макс) 0,3-тен кем болмауы тиіс.

Негізгі камераның әрбір орналасу аймағындағы (немесе негізгі камераның бекітілген

қалпында) орташа тігінен жарықтануға орташа көлденең жарықтанудың қатынасы 0,5-тен

кем болмауы және 2,0-ден азды құрауы тиіс.

Ойын алаңындағы көлденең жарықтанудың біркелкілігі (Е_г,мин/Е_г,макс) 0,5-тен кем

болмауы тиіс, мұнда Е_г,мин

- минималды көлденең жарықтылық, лк, және Е_г,макс

-

14

- прожекторлық діңгектерді және прожекторларды орналастыру орындарын таңдау;

- жарықтанатын беттің үстіне прожекторларды орнату биіктігін анықтау;

- көлденең жазықтықта бұрылу бұрыштарын және прожекторлардың тік жазықтықта

оңтайлы көлбеу бұрыштарын анықтау.

8.3.2 Сыртқы электрлі жарықтандырудың прожекторлық қондырғыларының жарық

техникалық есебін жарық ағынын пайдалану коэффициентінің әдісімен, нүктелік әдіспен

және үлестік қуаттылық бойынша жүзеге асыруға жол беріледі.

8.3.3 Прожекторлық сыртқы электрлі жарықтандыру жобасының техникалық-

экономикалық негізделу кезеңінде бағдарлаушы есептер үшін есепті жарық ағынын

пайдалану коэффициенті әдісімен немесе үлестік қуаттылық әдісімен жүргізуге кеңес

беріледі.

Прожекторлық сыртқы электрлі жарықтандыру жобасының жарық техникалық

бөлігін егжей-тегжейлі әзірлеуді нүктелі әдіспен жүзеге асырады.

8.3.4 прожекторларды орнату биіктігін таңдауды көзді қарықтыру әсерін шектеу

шарттарынан жүзеге асырылады. Прожекторды және көлбеу орналасқан прожектор типтес

шырақты орнатудың минималды жол берілетін биіктігі Н, м, келесі формула бойынша

анықталады:

I

max

Н



,

(1)

c

мұнда I_max - прожектор жарығының осьтік күші, кд;

с - 3-кестеге сәйкес нормаланатын жарықтылыққа байланысты таңдап алынатын

коэффициент.

3-кесте - Нормаланатын жарықтылыққа байланысты (1) формула үшін с

коэффициенті

Нормаланатын

0,5

1,0

2,0

3,0

5,0

10,0

30,0

50,0

жарықтылық, лк

Коэффициент

100

150

250

300

400

700

2100

3500

мәні с

Ескертпе

- Бірнеше прожектор

(прожекторлық типтегі шырақтар) жарығының осьтік

күштерінің біркелкі бағытында кестеде келтірілген с коэффициентінің мәнін осы

прожекторлардың (прожектор типіндегі шырақтардың) санына бөлу керек

Жоғарыда көрсетілген шарт бойынша таңдап алынған прожекторлар

қондырғысының биіктігі қондырғымен қамтамасыз етілетін жарықтандыруға қойылатын

басқа талаптардың орындалуын қамтамасыз етуі тиіс (тік және көлденең жарықтылықтың

арақатынасы, жарықтылықтың біркелкілігі және т.с.с.).

18

Б қосымшасы

(ақпараттық)

10 немесе 12 метрлік тіректерді пайдаланған кезде бір деңгейлі қиылыстарда

сыртқы жарықтандыру шырақтарын орналастырудың типтік схемалары

Б.1 Т-түріндегі қиылыстар

Б.1.1 Бас жолдың тік сызықты учаскесінде Т түріндегі қиылысқа шырақтарды

орналастырудың типтік схемасы Б.1-суретте көрсетілген.

1 - шырақтардың қалпы, 2 - бас жол, 3 - екінші дәрежелі жол, S - бас жолды бойлай сыртқы электрлі

жарықтандыру шырақтарын орнатудың есептік қадамы

Б.1-сурет - Бас жолдың тік сызықты учаскесіндегі Т түріндегі қиылыс

Б.1.2 Бас жолдың қисық сызықты учаскесінде (айналмасында) Т түріндегі қиылыс

үшін жобалық шешім Б.1-суретте көрсетілген қиылыс үшін қолайлы шешімнен

ерекшеленуі мүмкін.

Бас жолдың қисық сызықты учаскесінде (айналмасында) Т түріндегі қиылыста

шырақтарды орналастырудың типтік схемалары көрсетілген:

- Б.2а) суретінде - екінші дәрежелі жол бас жол айналмасының сыртқы жағынан

кіретін Т түріндегі қиылыс үшін;

- Б.2б) суретінде - екінші дәрежелі жол бас жол айналмасының ішкі жағынан кіретін

Т түріндегі қиылыс үшін.

24

1 - шырақтардың қалпы, 2 - бас жол, 3 - екінші дәрежелі жол, S - бас жолды бойлай сыртқы электрлі

жарықтандыру шырақтарын орнатудың есептік қадамы

Б.2-сурет - Бас жолдың қисық сызықты учаскелеріндегі (айналмаларындағы)

Т түріндегі қиылыстар

Б.1.3 Бас жолдың қарама-қарсы жақтарында шахмат тәртібінде орналасқан екі Т

түріндегі қиылыс

(Б.3-суреттегі Х және Y), Б.3-суретінде көрсетілгендей, бөлек

шиеленіскен аймақтар ретінде біріне-бірі тәуелсіз ретінде қарастырылуы мүмкін. Егер

қиылыстар бір-біріне жақын орналасса және бір шиеленісті аймақ ретінде

қарастырылатын болса, суретте көрсетілген А және Б шырақтары үшін ымыралы

шешімдер таңдап алынуы мүмкін.

Б.2 Қиылыстар

Қиылысқа шырақтарды орналастырудың типтік схемасы Б.4-суретте көрсетілген.

Суретте көрсетілген А шырақтары қиылыс арқылы өтетін немесе қиылыста бұрылатын

автокөлік құралдарын жарықтандыру үшін қызмет етеді.

25

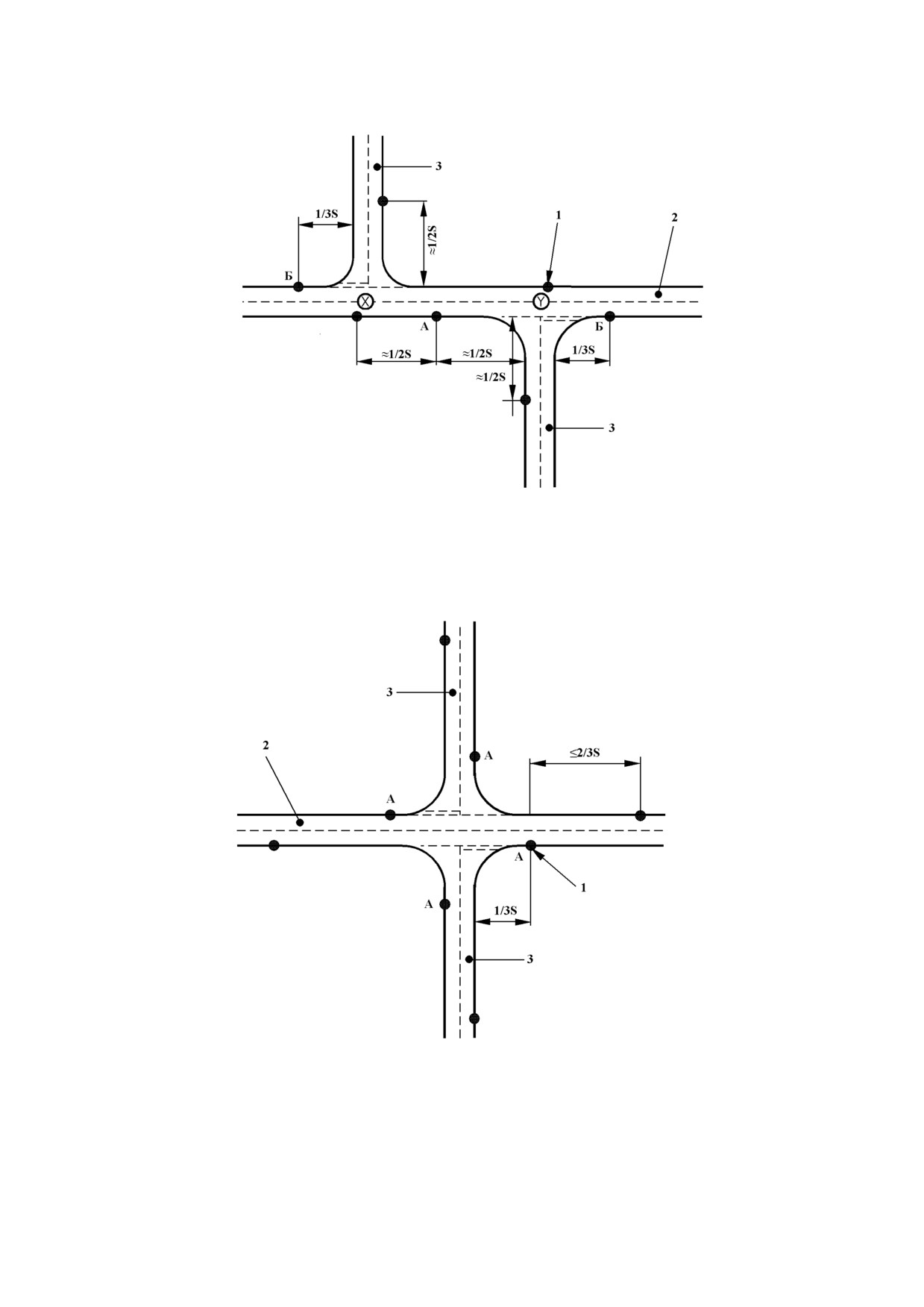

1 - шырақтардың қалпы, 2 - бас жол, 3 - екінші дәрежелі жол, S - бас жолды бойлай сыртқы электрлі

жарықтандыру шырақтарын орнатудың есептік қадамы

Б.3-сурет - Шахматтық орналастырумен Т түріндегі қиылыстар

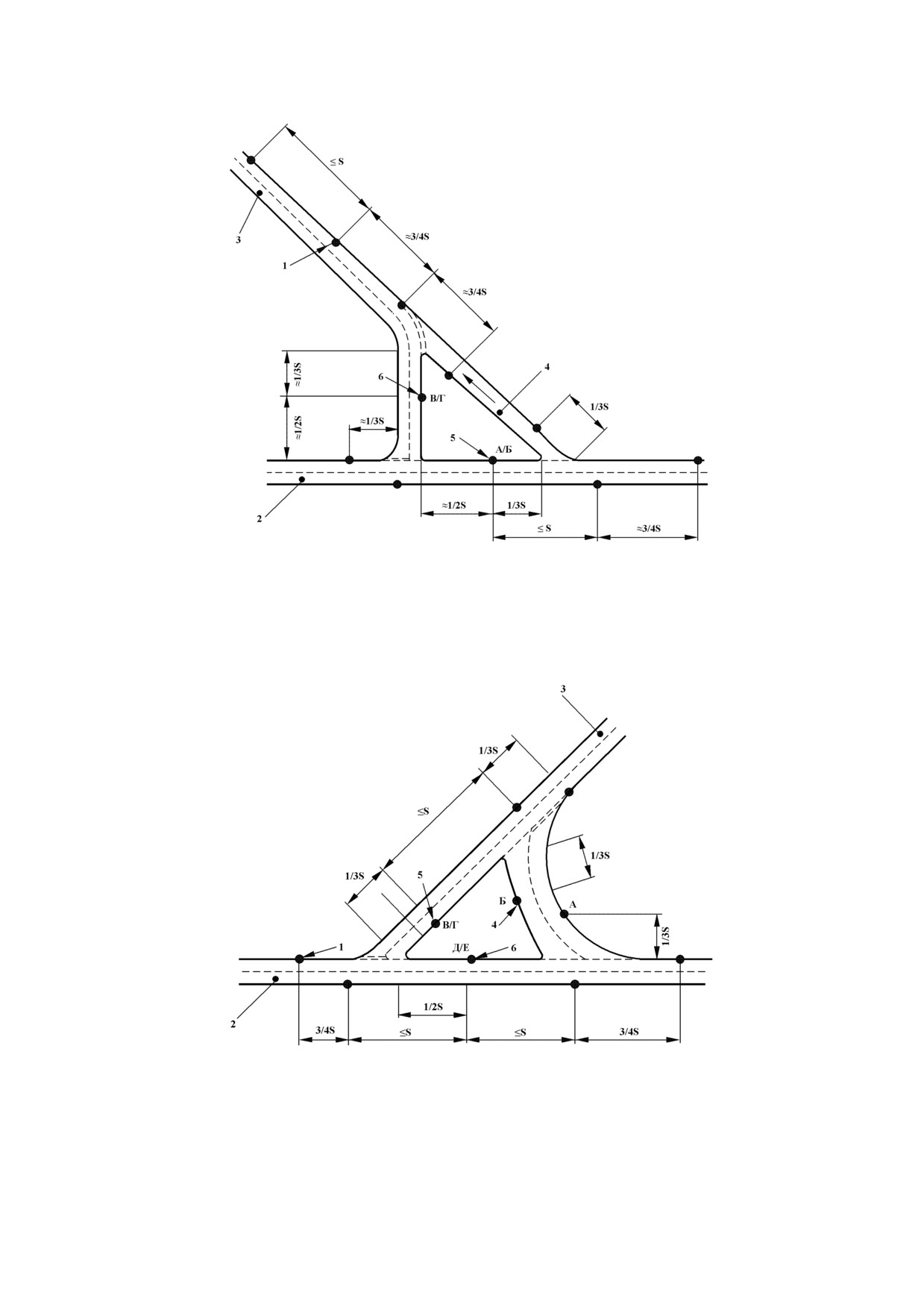

1 - шырақтардың қалпы, 2 - бас жол, 3 - екінші дәрежелі жол, S - бас жолды бойлай сыртқы электрлі

жарықтандыру шырақтарын орнатудың есептік қадамы

Б.4-сурет - Қиылыстар

26

Б.3 Y түріндегі қиылыстар

Б.3.1 Ү түріндегі қиылыстарда шырақтарды шахматты орналастырудың типтік

схемасы Б.5-суретте көрсетілген. Суретте көрсетілген А шырағы жүргінші бөліктің

конфигурациясын және екінші дәрежелі жолмен қозғалып келе жатқан автокөлік

құралдарын жарықтандырады.

Ескертпе - Екінші дәрежелі кең жолмен Ү түріндегі қиылыстағы қауіпсіздік аралында

немесе екінші дәрежелі жолдың шегіндегі бөлгіш аралда жарықтандыру тіректерін орнату

шырақтарды орнатудың артық үлкен қадамынан сақтану үшін қажет болуы мүмкін.

Оң жақтағы екінші дәрежелі жолмен Y

Сол жақтағы екінші дәрежелі жолмен Y

түріндегі қиылыс

түріндегі қиылыс

1 - шырақтардың қалпы, 2 - бас жол, 3 - екінші дәрежелі жол, S - бас жолды бойлай сыртқы электрлі

жарықтандыру шырақтарын орнатудың есептік қадамы

Б.5-сурет - Y түріндегі қиылыстар

Б.3.2 Бас жолдың бұрылысымен Y түріндегі қиылыс қисық сызықты учаске

(айналма) ретінде жарықтандырылуы мүмкін, бұл жағдайда шырақтар бас жолды бойлай

оның үздіксіз бөлігінде шырақтарды орнатудың есептік қадамына қатысты азайтылған

қадаммен сыртқы бордюр тасын бойлап бас жолға орналастырылуы тиіс. Бас жолдың

бұрылысымен Ү түріндегі қиылыста шырақтарды шахматпен орналастырудың типтік

схемасы Б.6 суретте келтірілген.

27

Ескертпе - Шырақтарды орнатудың есептік қадамын ұлғайтуға бармай, екінші дәрежелі

жолдың жарықтандырылуын қамтамасыз ету үшін кейбір жағдайларда шырақты ұзынырақ

кронштейнге немесе қауіпсіздік аралында немесе екінші дәрежелі жолдың шегіндегі бөлгіш аралға

орнатылған тірекке орнату талап етілуі мүмкін.

Сол жақта екінші дәрежелі жолмен

Оң жақта екінші дәрежелі жолмен бұрылысты

бұрылысты Y түріндегі қиылыс

Y түріндегі қиылыс

1 - шырақтардың қалпы, 2 - бас жол, 3 - екінші дәрежелі жол, S - бас жолды бойлай сыртқы электрлі

жарықтандыру шырақтарын орнатудың есептік қадамы

Б.6-сурет - Бас жолдың бұрылуымен Y түріндегі қиылыстар -

Б.4 Үшбұрышты аралдармен қиылыстар

Б.7 және Б.8 суреттерде екінші дәрежелі жол үшкір және доғал бұрышпен бас жолға

жақындаған кезде үшбұрышты аралдармен қиылыстарға шырақтарды орналастырудың

типтік схемалары көрсетілген.

28

1 - шырақтардың қалпы, 2 - бас жол, 3 - екінші дәрежелі жол, 4 - біржақты жалғастырғыш, 5 - аралдың

өлшеміне байланысты А және Б бөлек немесе бірлескен болуы мүмкін, 6 - аралдың өлшеміне байланысты В және Г

бөлек немесе бірлескен болуы мүмкін, S - бас жолды бойлай сыртқы электрлі жарықтандыру шырақтарын орнатудың

есептік қадамы

Б.7-сурет - Үшбұрышты аралдармен қиылыстар

1- шырақтардың қалпы, 2 - бас жол, 3 - екінші дәрежелі жол, 4 - А және Б бірін-бірі жоққа шығарушы болуы

мүмкін, бірақ Б нұсқасы басым болып табылады, 5 - В және Г аралдың өлшеміне байланысты бөлек немесе

біріктірілген болуы мүмкін, 6 - Д және Е аралдың өлшеміне байланысты бөлек немесе біріктірілген болуы мүмкін, S -

бас жолды бойлай шырақтарды орнатудың есептік қадамы

Б.8-сурет - Үшбұрышты аралдармен қиылыстар

29

Б.5 Қауіпсіздік аралдарымен немесе бөлгіш аралдармен қиылысулар

Бас жолда сол жаққа бұрылатын қозғалыс жолақтарымен және бөлгіш аралдармен

немесе қауіпсіздік аралдарымен қиылыста шырақтарды орналастырудың типтік схемасы

Б.9-суретте келтірілген.

1 - шырақтардың қалпы, 2 - бас жол, 3 - екінші дәрежелі жол

Б.9-сурет - Бас жолда солға бұрылыспен қозғалыс жолақтарымен және бөлгіш

аралдармен немесе қауіпсіздік аралдарымен қиылысу

Б.6 Шеңберлі қиылыстар

Б.6.1 Б.10- және Б.11-суреттерде қозғалыс бағыттарының әртүрлі санымен орталық

аралы бар шеңберлі қиылыстарда шырақтарды орналастырудың типтік схемаларының

мысалдары келтірілген.

30

Бөлгіш жолақтарсыз кіру жолдары

Бөлгіш жолақтармен және бөлгіш жолақтарсыз кіру жолдары

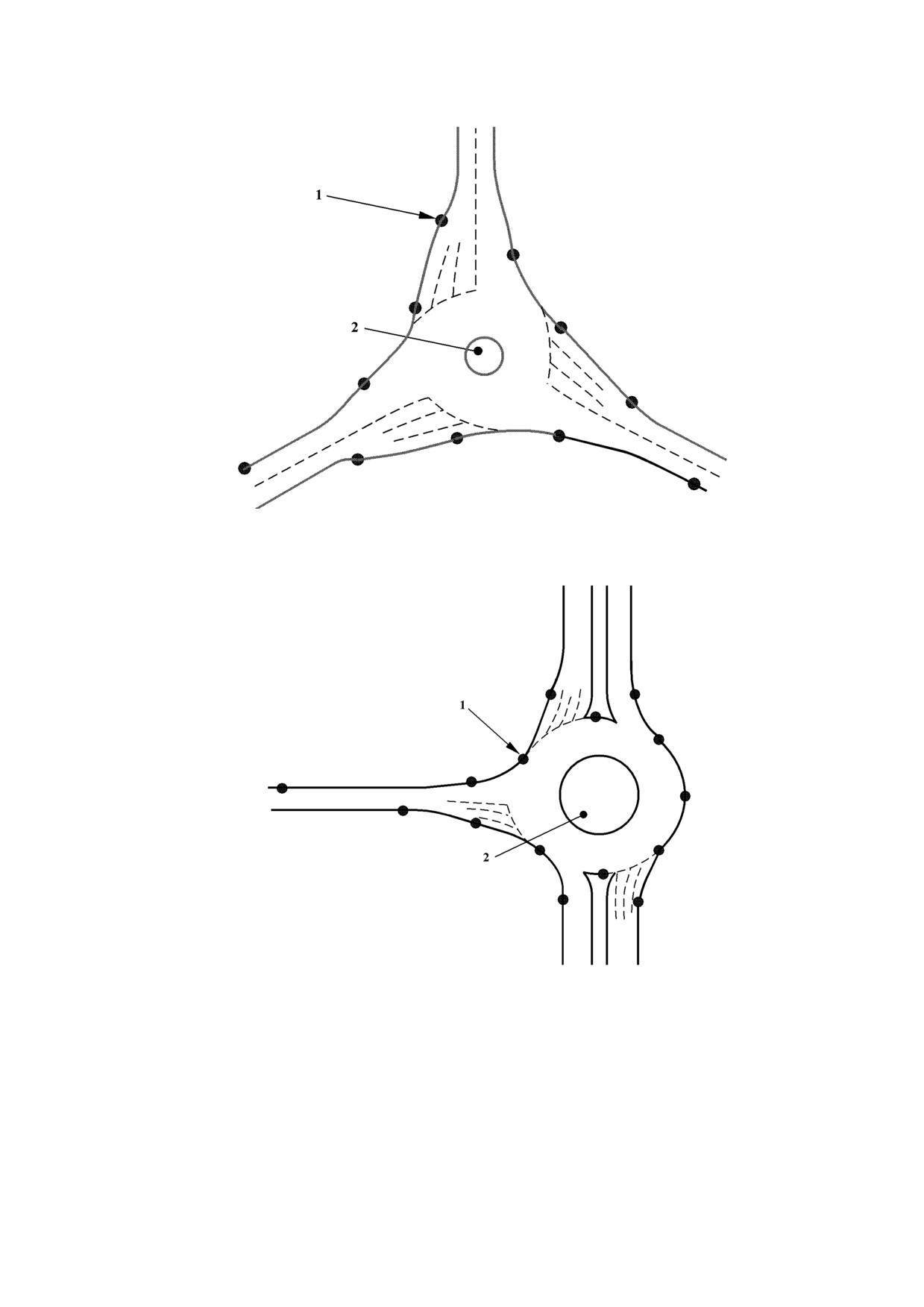

1 - шырақтардың орналасуы, 2 - орталық арал

Б.10-сурет - Орталық аралмен және үш кіру жолымен шеңберлі қиылыстар

31

1 - шырақтардың қалпы, 2 - орталық арал

Б.11-сурет - Орталық аралмен және төрт кіру жолдарымен шеңберлі

қиылыстар

Б.6.2 Б.12-суретте шеңберлі Т түріндегі қиылыста шырақтарды орналастырудың

типтік схемасының мысалы келтірілген.

32

1 - шырақтардың орналасуы, 2 - орталық арал

Б.12-сурет - шеңберлі Т түріндегі қиылыс

33

В қосымшасы

(ақпараттық)

Көше-жол торабын, жаяу жүргінші кеңістіктерін және ғимараттардың

терезелерін сыртқы электрлі жарықтандыру қондырғыларының анықтаушы

есептеріне арналған есептік нүктелер торын және есептік алаңын анықтау

В.1 Стандартты геометриялы объектілер үшін есептік алаң жолдың тік сызықты

көлденең полотносының бөлігі болып табылады, оның ені барлық жүргінші бөліктің (бір

жағына қарай жүргенде) еніне тең, ал ұзындығы осьтік желі бойынша жарықтандырғыш

аспаптарды орнатқан кезде орталығы бойынша немесе жолдың бір жағында орналасқан

шырақтарды орнату қадамына тең болып табылады. Жарықтандырғыш аспаптарды

орналастырудың шахматтық схемасы үшін жарықтылықты анықтау кезінде бақылаулық

учаскенің ұзындығы жүргінші бөліктің қарама-қарсы жақтарында орналасқан екі көрші

жарықтандырғыш аспаптар арасындағы арақашықтықтың жолдың бойлық осіне

проекциясымен анықталады. Көшелердің, жолдардың және алаңдардың орташа

жарықтылығын өлшеуге арналған есептік нүктелер келесі формула бойынша анықталатын

D, м, арақашықтықта шырақтарды орнатудың шектеулі қадамымен жол жабынының

учаскесінде біркелкі орналасуы тиіс:

D = S/N,

(В.1)

мұнда S - жарықтандырғыш аспаптарды орнату қадамы, м;

N - есептік нүктелер саны.

Есептік нүктелер саны кем дегенде 10 болуы тиіс. 30 м тең немесе одан үлкен

шырақтарды орнату қадамында есептік нүктелердің саны 10 құрауы тиіс. 30 м асатын

шырақтарды орнату қадамында есептік нүктелер арасындағы арақашықтық 3 м аспауы

тиіс. Есептік алаңдағы есептік нүктелердің таралуын В.1-суретке сәйкес қабылдау керек.

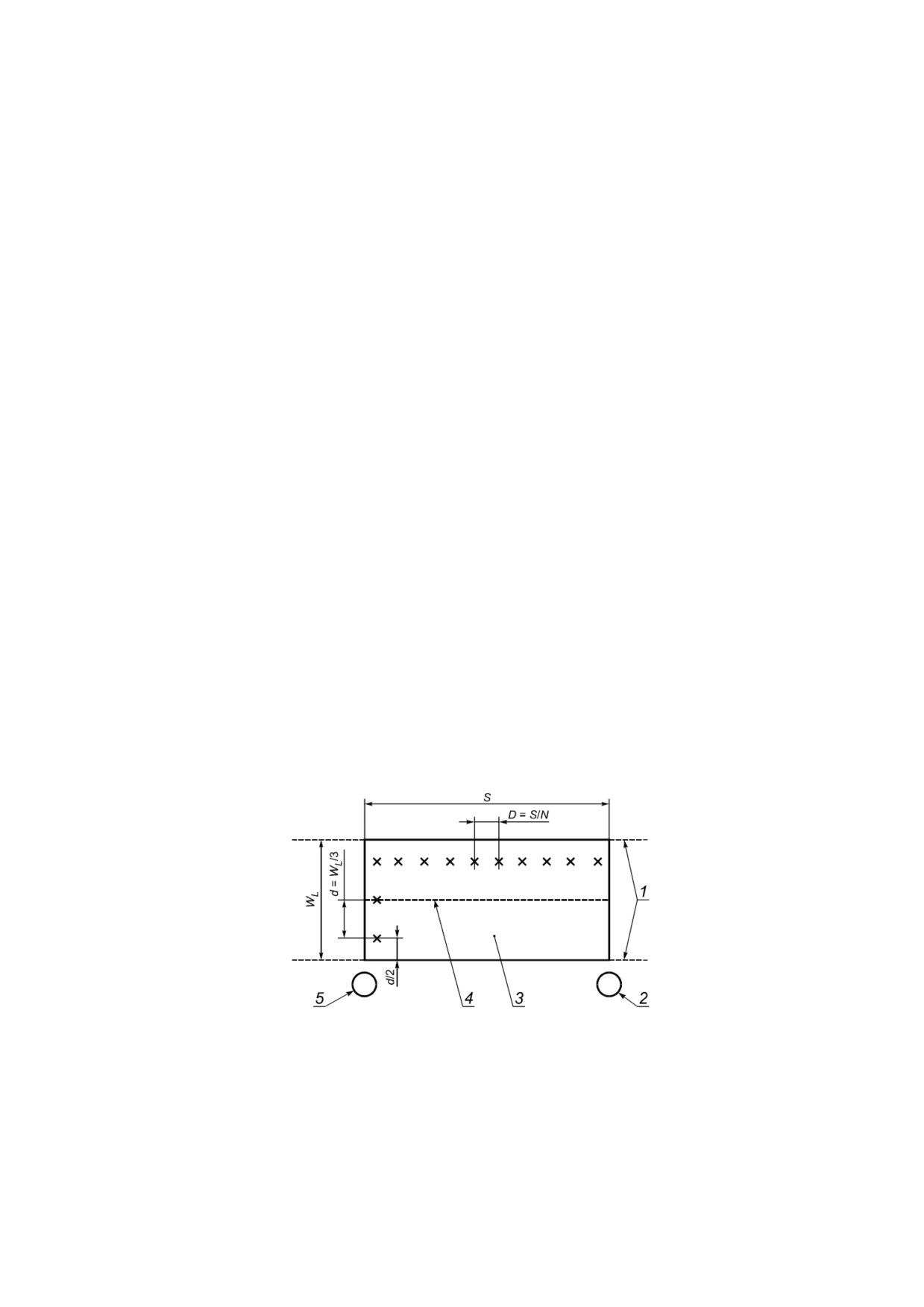

1 — жолдың шеті; 2 — есептік алаңдағы соңғы шырақ; 3 — есептік алаң; 4 — жолдың орталық

сызығы; 5 — есептік алаңдағы бірінші шырақ; x — есептік нүктелер; W_L — жолақтың ені; N — есептік

нүктелер саны; d - көлденең бағыттағы есептік нүктелер қадамы; D - бойлық бағыттағы есептік

нүктелер қадамы; S - шырақтарды орнату қадамы

В.1-сурет - Көшелердің орташа жарықтылығын өлшеу кезінде есептік алаңда

есептік нүктелердің орналасуы

34

В.2 Көше-жол желісінің және жаяу жүргінші кеңістіктерінің орташа жарықтылығын

өлшеу кезінде есептік алаңның орналасуын В.2-сурет бойынша қабылдау керек.

1 — жолдың осі бойынша шырақтардың екі қатарлы тікбұрышты орналасуымен алты

жолақты жол; 2 — шырақтардың біржақты орналасуымен үш жолақты жол; 3 —

шырақтардың екі қатарлы тікбұрышты орналасуымен үш жолақты жол;

4 — шырақтардың екі қатарлы шахматтық орналасуымен үш жолақты жол; 5 —

шырақтардың біржақты орналасуымен екі жолақты жол; 6 — шырақтардың екі қатарлы

тікбұрышты орналасуымен екі жолақты жол; 7 — шырақтардың екі қатарлы шахматтық

орналасуымен екі жолақты жол

В.2-сурет - Көшелердің орташа жарықтылығын өлшеу кезінде есептік алаңның

орналасуы

В.3 Қиылыстағы көшелердің орташа жарықтылығын өлшеу кезінде есептік

нүктелердің орналасуын В.3-сурет бойынша қабылдау керек. D есептік нүктелерінің

қадамын 3 м-ден 5 м дейін тең қабылдау керек.

35

- есептік нүкте

- шырақ

В.3-сурет - қиылыстағы көшелердің орташа жарықтылығын өлшеу кезінде

есептік нүктелердің орналасуы

В.4 Айналма орындарында көшелердің жарықтылығын өлшеу кезінде есептік

нүктелердің орналасуын В.4-сурет бойынша қабылдау керек. D есептік нүктелердің

қадамын 3 м-ден 5 м дейін тең қабылдау керек.

- есептік нүкте

- шырақ

В.4-сурет - Айналма орындарында көшелердің орташа жарықтылығын өлшеу

кезінде есептік нүктелердің орналасуы

В.5 Тік жарықтылықты

(терезе жарығының деңгейін) өлшеу кезінде терезенің

сыртқы бетінде есептік нүктелердің орналасуын В.5-сурет бойынша қабылдау керек.

36

Есептік нүктелерді терезенің сыртқы бетіне орналастырады.

Есептік нүктелердің саны әрбір өлшенетін терезе үшін бестен кем болмауы тиіс.

- есептік нүкте

В.5-сурет - Тік жарықтылықты (терезелер жарығының деңгейін) өлшеу кезінде

терезенің сыртқы бетінде есептік нүктелердің орналасуы

В.6 Көше-жол торабының және жаяу жүргінші кеңістіктерінің жол жабынының

орташа айқындылығын тікелей әдіспен өлшеу кезінде есептік алаңның және есептік

нүктелердің орналасуын В.1 және В.2 суреттері бойынша орташа жарықтылықты өлшеуге

ұқсас қабылдау керек. Бұл жағдайда өлшеулердің бағытын есептік алаңдағы бірінші

шырақтан (В.1-суреттегі «5ª) есептік алаңдағы соңғы шыраққа (В.2-суреттегі «2ª) етіп

қабылдайды.

37

Г қосымшасы

(ақпараттық)

Ашық спорттық құрылыстарды сыртқы электрлі жарықтандыру

қондырғыларының анықтаушы есептері үшін есептік нүктелер торын және есептік

алаңды анықтау

Г.1 Есептік алаң жарыс өткізіліп жатқан спорттың түрі (түрлері) бойынша ашық

спорттық құрылыстың типіне байланысты анықталады. Спорттың түрлері бойынша

есептік алаңның есептері Г.1-кестеде келтірілген. Велотректер жағдайында есеп Г.2-

суретте көрсетілгендей, трек ұзындығының төрттен бірінде жүргізіледі.

Г.1-кестесі - Есептік алаңның өлшемдері және спорттың түрлері бойынша

есептік нүктелердің саны

Спорттың түрі

Есептік алаң, м ¹⁾

Есептік нүктелер саны

1)

ұзындығы

ені

ұзындығы

ені

бойынша

бойынша

Баскетбол:

- негізгі ойын аймағы

28

15

13

7

- жалпы аудан

32

19

15

9

Жүгіру (жүгіріс және кросс)

- ²⁾

4

11

3

Бобслей

50

1,5

17

3

Веложарыстар:

- ұзындығы 250 м трек

62,5

4,3-тен

17

3

4,75 дейін

- ұзындығы 333,3 м трек

83,33

4,3-тен

19

3

4,75 дейін

Судағы спорт түрлері:

- суға секіру

15

10,5

11

9

- жүзу

25-тен 50

17-ден 22

13-тен 17

7-ден 9

дейін

дейін

дейін

дейін

- су полосы

20-дан 30

15-тен 20

13

9

дейін

дейін

- синхронды жүзу

25

15

13

7

Волейбол

- I, II, III жарықтандыру кластары

24

15

13

9

- I класс үшін балама

34

19

15

9

Гандбол:

- негізгі ойын аймағы

40

20

15

7

- жалпы аудан

44

27,5

15

9

Тау шаңғысы

-

-

11

5

38

Г.1-кестесі - Есептік алаңның өлшемдері және спорттың түрлері бойынша

есептік нүктелердің саны (жалғасы)

Спорттың түрі

Есептік алаң, м ¹⁾

Есептік нүктелер саны

1)

ұзындығы

ені

ұзындығы

ені

бойынша

бойынша

Кёрлинг:

- үй

5

4,3

9

7

- алаң

38,5-тен

4,3-тен

15

3

46,5 дейін

4,75 дейін

Коньки тебу спорты (классикалық

және шорт-трек):

- шорт-трек

50

6

17

3

- 400 м

100

8

21

3

Жеңіл атлетика (барлық түрлері):

- трек 400 м

100

4,9-дан 9,8

21

3

дейін

- алаң

150

80

23

13

Шаңғы жарысы

- ²⁾

4

11

3

Нетбол:

- негізгі ойын аймағы

30,5

15,3

13

7

- жалпы аудан

37,5

22,5

15

9

Арқан тарту

-

-

-

13-тен 15

дейін

Трамплиннен секіру: ³⁾

- түсу аймағы

-

-

5

1

- қону аймағы

-

-

11

5

Регби:

- негізгі ойын аймағы

144

69

23

11

- жалпы аудан

154

79

23

11

Шана спорты

50

1,5

17

3

Теннис

36

18

15

7

Фристайл

-

-

11

5

Футбол:

- негізгі ойын аймағы

100-ден

64-тен 75

19-дан 21

13-тен 15

110 дейін

дейін

дейін

дейін

- жалпы аудан

108-ден

72-ден 83

21

13-тен 15

118 дейін

дейін

дейін

Көгалдағы хоккей:

- негізгі ойын аймағы

91,4

5

19

11

- жалпы аудан

101,4

63

21

13

39

Г.1-кестесі - Есептік алаңның өлшемдері және спорттың түрлері бойынша

есептік нүктелердің саны (жалғасы)

Спорттың түрі

Есептік алаң, м ¹⁾

Есептік нүктелер саны

1)

ұзындығы

ені

ұзындығы

ені

бойынша

бойынша

Допты хоккей (бенди):

- негізгі ойын аймағы

100

60

21

13

- жалпы аудан

110

64

21

13

Шайбалы хоккей

60

30

17

9

Ескертпе - Кестеде стандартты өлшемдегі құрылыстар үшін есептік ауданның өлшемдері

келтірілген

____________

¹⁾ Егер басқалай көрсетілмесе, есептік ауданның параметрлері және торлар тиісті

белгілеумен шектелген «ойын алаңынª және мысалы, теннисте, волейболда, регбиде

ойыншылармен пайдаланылатын белгілеудің айналасындағы қосымша аймақтарды

қамтитын

«негізгі ойын аймағыª үшін келтірілген. Спорттың кейбір түрлері үшін

сонымен қатар жоғарыда анықталған «негізгі ойын аймағынª және қауіпсіздік мақсаттары

үшін қажетті «негізгі ойын аймағыныңª айналасындағы қосымша кеңістікті қамтитын

«жалпы ауданª үшін параметрлер көрсетілген.

²⁾ Есептік алаңның ұзындығын шырақтардың тіректері арасында қабылдайды.

³⁾ Ұзындығы бойынша есептік тордың нүктелері арасындағы арақашықтық түсу

аймағы үшін 2 м немесе одан азды, қону аймағы үшін 5 м немесе одан азды құрауы тиіс.

Түсу аймағында осьтік сызық бойынша нүктелерде есептеулерді жүргізу жеткілікті

болады.

Г.2 Есептік нүктелердің торы, әдетте, тікбұрышты болуы тиіс. Есептік нүктелер

торының түрі мен параметрлері Г.1-суретте және велотрек үшін Г.2-суретте келтірілген.

Есептік алаң үшін тордағы есептік нүктелердің санын Г.1-кестесі бойынша қабылдау

керек.

Г.3 Ашық спорттық құрылыстың ауданы шегінде жарыстардың бірнеше түрін өткізу

қарастырылған кезде, анықтаушы есептер спорттың тиісті түрі үшін Г.1-кестеде

көрсетілген есептік нүктелер торын пайдаланумен әрбір жеке ойын аймағы үшін

жүргізілуі тиіс.

Г.4 Өлшегіш нүктелер ретінде, әдетте, есептік нүктелер пайдаланылады.

Өлшеулердің санын азайту мақсатында Г.1 және Г.2 суреттерде көрсетілгендей, есептік

алаңның ені бойынша және ұзындығы бойынша әрбір екінші есептік нүктені пайдалануға

жол беріледі (өлшегіш нүктелер шеңбермен сызылған).

Г.5 Көлденең жарықтылықты жердің деңгейінде, ал тігінен жарықтылықты жердің

деңгейінен 1 м биіктікте есептеу және өлшеу керек.

40

Жарықтылықтың өлшенген және есептелген орташа шамалары арасындағы

айырмашылық 10%-дан аспауы тиіс.

Г.6 Жарқылдау коэффициенті (GR) жобалаушы мен тапсырыс беруші арасында

келісілген бақылаушы қалыптары мен көру бұрыштары үшін есептелуі тиіс.

А - есептік алаңның ұзындығы; a - негізгі ойын аймағының ұзындығы; B - есептік алаңның ені; b -

негізгі ойын аймағының ені; D - бойлық бағыттағы есептік нүктелердің қадамы; d - көлденең бағыттағы

есептік нүктелердің қадамы

Есептік нүктелер қалың нүктелермен көрсетілген, есептік-өлшеу нүктелері шеңбермен қоршалған

Г.1-сурет - Есептік және өлшегіш нүктелер торының түрі және параметрлері

a - тректің ішкі шекарасы; D - бойлық бағыттағы есептік-өлшегіш нүктелердің қадамы; d -

көлденең бағыттағы есептік-өлшегіш нүктелердің қадамы; w - тректің ені

Г.2-сурет - Есептік-өлшегіш нүктелер торының түрі және параметрлері

(велотрек үшін)

41

Е қосымшасы

(міндетті)

Шырақ қабықшасының қорғалу дәрежесіне байланысты сыртқы электрлі жарықтандыру

қондырғыларының шырақтар қорының коэффициенттері

Е.1-кестесі - Сыртқы электрлі жарықтандыру қондырғыларының шырақтары қорының коэффициенттері

Тазалаулар

Шырақтар қорының коэффициенті

арасындағ

Қорғалу дәрежесі минимум IP2X ¹⁾

Қорғалу дәрежесі минимум IP5X ¹⁾

Қорғалу дәрежесі минимум IP6X ¹⁾

ы

Ластануды

Ластануды

Ластануды

Ластануды

Ластануды

Ластануды

Ластануды

Ластануды

Ластануды

интервал,

ң жоғары

ң орташа

ң төменгі

ң жоғары

ң орташа

ң төменгі

ң жоғары

ң орташа

ң төменгі

ай

дәрежесі ²⁾

дәрежесі ³⁾

дәрежесі ⁴⁾

дәрежесі ²⁾

дәрежесі ³⁾

дәрежесі ⁴⁾

дәрежесі ²⁾

дәрежесі ³⁾

дәрежесі ⁴⁾

12

1,89

1,61

1,22

1,12

1,11

1,09

1,10

1,09

1,08

18

2,08

1,72

1,25

1,15

1,14

1,10

1,11

1,10

1,09

24

2,22

1,78

1,27

1,19

1,16

1,11

1,14

1,12

1,10

36

2,38

1,89

1,28

1,32

1,22

1,14

1,20

1,15

1,11

_______________

¹⁾ Қабықшамен қамтамасыз етілетін қорғалу дәрежесі

²⁾ Қоршаған ортаның ластануының жоғары дәрежесі: мысалы, ірі қалалардың орталығында және өнеркәсіптік аймақтарда

³⁾ Қоршаған ортаның ластануының орташа дәрежесі: мысалы, қала типтегі кенттерде, қалалардың түнемел аудандарында және

қалалардың өнеркәсіптік объектілері аз аудандарында

⁴⁾ Қоршаған ортаның ластануының төмен дәрежесі: мысалы, ауылдық өңірде

42

Ж қосымшасы

(міндетті)

Спорт түрлері бойынша ашық спорттық құрылыстарды жарықтандыруға қойылатын талаптар

Ж.1-кестесі - Спорт түрлері бойынша ашық спорттық құрылыстарды жарықтандыруға қойылатын талаптар

Спорт түрі

Орташа көлденең

Орташа тігінен

Жылтырлық коэффициенті

Түсті

жарықтандыру (Е_ср), лк, және

жарықтандыру (Е_ср), лк, және

(GR) және жарықтандыру

телетаратыл

жарықтандыру класы үшін ²⁾

жарықтандыру класы үшін ²⁾

класы ²⁾ үшін жарық көзінің

ымға

көлденең жарықтандырудың

тігінен жарықтандырудың

түсті беру индексі (R_a) ⁴⁾

арналған

біркелкілігі (Е_мин/Е_ср) ¹⁾

біркелкілігі (Е_мин/Е_ср) ³⁾

спорт

I

II

III

I

II

III

I

II

III

түрлерінің

тобы

Баскетбол

500

200

75

-

-

-

50

50

55

В

,

,

,

60

60

20

Жүгіріс (жүгіру және

20

10

3

-

-

-





-

-

кросс)

,

,

,

20

20

Бобслей

300

200

50

-

-

-







-

,

,

,

60

20

20

Веложарыстар^5,6)

500

300

100

-

-

-

50

50

55

В

,

,

,

60

60

20

Судағы спорт түрлері

500

300

200

-

-

-







А

7)

,

,

,

60

60

20

Волейбол

500

200

75

-

-

-

50

50

55

В

,

,

,

60

60

20

Гандбол

500

200

75

-

-

-

50

50

55

В

,

,

,

60

60

20

43

Ж.1-кестесі - Спорт түрлері бойынша ашық спорттық құрылыстарды жарықтандыруға қойылатын талаптар (жалғасы)

Спорт түрі

Орташа көлденең

Орташа тігінен

Жылтырлық коэффициенті

Түсті

жарықтандыру (Е_ср), лк, және

жарықтандыру (Е_ср), лк, және

(GR) және жарықтандыру

телетаратыл

жарықтандыру класы үшін ²⁾

жарықтандыру класы ²⁾ үшін

класы ²⁾ үшін жарық көзінің

ымға

көлденең жарықтандырудың

тігінен жарықтандырудың

түсті беру индексі (R_a) ⁴⁾

арналған

біркелкілігі (Е_мин/Е_ср) ¹⁾

біркелкілігі (Е_мин/Е_ср) ³⁾

спорт

I

II

III

I

II

III

I

II

III

түрлерінің

тобы

Гольф (жаттығу алаңы)

-

-

100₈₎

-

-

50₉₎

-

-



-

,



20

Тау шаңғысы ¹⁰⁾

100

30

20

-

-

-

50

50

-

⁵⁵

,

,

,

20

20



Картинг ⁶⁾

500

300

100

-

-

-

50

50

55

В

,

,

,

60

60

20

Кёрлинг ¹¹⁾

300

300

300

-

-

-







А

,

,

,

60

60

60

Ат спорты

500

200

100

-

-

-

50

55

55

А

,

,

,

60

60

20

Коньки тебу спорты

500

200

100

-

-

-

50

55₁₂₎

55

В

(классикалық және

,

,

,

60

60

20

шорт-трек) ⁵⁾

Жеңіл атлетика

500

200

100

-

-

-

50

55

55

А

13)

(барлық түрлері) ⁵⁾

,

,

,

60

60

20

Шаңғы жарысы

20

10

3

-

-

-





-

-

,

,

,

20

20

Нетбол

500

200

75

-

-

-

50

50

55

В

,

,

,

60

60

20

44

Ж.1-кестесі - Спорт түрлері бойынша ашық спорттық құрылыстарды жарықтандыруға қойылатын талаптар (жалғасы)

Спорт түрі

Орташа көлденең

Орташа тігінен

Жылтырлық коэффициенті

Түсті

жарықтандыру (Е_ср), лк, және

жарықтандыру (Е_ср), лк, және

(GR) және жарықтандыру

телетаратыл

жарықтандыру класы үшін ²⁾

жарықтандыру класы ²⁾ үшін

класы ²⁾ үшін жарық көзінің

ымға

көлденең жарықтандырудың

тігінен жарықтандырудың

түсті беру индексі (R_a) ⁴⁾

арналған

біркелкілігі (Е_мин/Е_ср) ¹⁾

біркелкілігі (Е_мин/Е_ср) ³⁾

спорт

I

II

III

I

II

III

I

II

III

түрлерінің

тобы

Арқан тарту

500

200

75

-

-

-

50

50

55

В

,

,

,

60

60

20

Жағажай волейболы

500

200

75

-

-

-

50

50

55

В

,

,

,

60

60

20

Трамплиннен секіру

300

200

200

-

-

-

50

50

-

10,14)

⁵⁵

,

,

,

20

20



Регби

500

200

75

-

-

-

50

50

55

В

,

,

,

60

60

20

Шана спорты

300

200

50

-

-

-







-

,

,

,

60

20

20

Ат жарыс және бәйге

5)

200

100

50₁₅₎

750_16,17)

300_17,18)

100₁₉₎

50

50

55

В

,

,

,

,

,

,

60

60

20

Стендтік ату ²⁰⁾

200

200

200

750

750

750







А

,

,

,

,

,

,

60

60

60

Садақтан ату ²⁰⁾

200

200

200

750

750

750







А

,

,

,

,

,

,

60

60

60

Теннис

500

300

200

-

-

-

50

50

55

В

,

,

,

60

60

20

45

Ж.1-кестесі - Спорт түрлері бойынша ашық спорттық құрылыстарды жарықтандыруға қойылатын талаптар (жалғасы)

Спорт түрі

Орташа көлденең

Орташа тігінен

Жылтырлық коэффициенті

Түсті

жарықтандыру (Е_ср), лк, және

жарықтандыру (Е_ср), лк, және

(GR) және жарықтандыру

телетаратыл

жарықтандыру класы ²⁾ үшін

жарықтандыру класы ²⁾ үшін

класы ²⁾ үшін жарық көзінің

ымға

көлденең жарықтандырудың

тігінен жарықтандырудың

түсті беру индексі (R_a) ⁴⁾

арналған

біркелкілігі (Е_мин/Е_ср) ¹⁾

біркелкілігі (Е_мин/Е_ср) ³⁾

спорт

I

II

III

I

II

III

I

II

III

түрлерінің

тобы

Фристайл ¹⁰⁾

100

30

20

-

-

-

50

50

-

⁵⁵

,

,

,

20

20



Футбол

500

200

75

-

-

-

50

50

55

В

,

,

,

60

60

20

Көгалдағы хоккей

500

200

200

-

-

-

50

50

55

В

,

,

,

60

60

20

Допты хоккей (бенди)

750

500

200

-

-

-







С

,

,

,

20

20

20

Шайбалы хоккей

750

500

200

-

-

-







С

,

,

,

60

60

20

____________

¹⁾ Алымда орташа көлденең жарықтандыру (Е_ср), бөлгіште - көлденең жарықтандыру біркелкілігі (Е_мин/Е_ср) көрсетілген.

²⁾ Жарықтандыру кластарын 2-кестесі бойынша қабылдайды.

³⁾ Алымда орташа тігінен жарықтандыру

(Е_ср), бөлгіште - тігінен жарықтандыру біркелкілігі (Е_мин/Е_ср) көрсетілген. Аралық жол

«-ª параметр(лер)дің нормаланбайтындығын білдіреді.

⁴⁾ Алымда жылтырлық коэффициенті (GR), бөлгіште жарық көзінің түс беру индексі (R_a) көрсетілген. Аралық жол «-ª тиісті

параметрдің нормаланбайтындығын білдіреді.

⁵⁾ Мәре сызығындағы тігінен жарықтандыру фотомәре жабдығы және ресми тұлғалар үшін 1000 лк құрауы тиіс.

46

Ж.1-кестесі - Спорт түрлері бойынша ашық спорттық құрылыстарды жарықтандыруға қойылатын талаптар (жалғасы)

Спорт түрі

Орташа көлденең

Орташа тігінен

Жылтырлық коэффициенті

Түсті

жарықтандыру (Е_ср), лк, және

жарықтандыру (Е_ср), лк, және

(GR) және жарықтандыру

телетаратыл

жарықтандыру класы ²⁾ үшін

жарықтандыру класы ²⁾ үшін

класы ²⁾ үшін жарық көзінің

ымға

көлденең жарықтандырудың

тігінен жарықтандырудың

түсті беру индексі (R_a) ⁴⁾

арналған

біркелкілігі (Е_мин/Е_ср) ¹⁾

біркелкілігі (Е_мин/Е_ср) ³⁾

спорт

түрлерінің

I

II

III

I

II

III

I

II

III

тобы

⁶⁾ Тректің бетіндегі көлденең жарықтандыру көрсетілген.

⁷⁾ Жалпы талаптар көрсетілген (нақты бассейндер үшін ерекше талаптар талап етілуі мүмкін). Жүзу және су полосы бойынша

жарыстар өткізіліп жатқан бассейндерді жарықтандыру үшін суасты шырақтарын пайдалануға жол берілмейді. Суға секірулер үшін

орташа көлденең жарықтандырудың орташа тігінен жарықтандыруға қатынасына қатысты қосымша талаптар орнатылады:

- I жарықтандыру класы үшін - 0,8;

- II жарықтандыру класы үшін - 0,5;

- III жарықтандыру класы үшін - 0,5.

⁸⁾ Ти-бокстағы көлденең жарықтандыру.

⁹⁾ Дистанция маркеріндегі тігінен жарықтандыру (1 м биіктікте).

¹⁰⁾ Жарықтандырудың барлық көрсеткіштері бетте өлшенеді.

¹¹⁾ «Үйª үшін орташа көлденең жарықтандыру келтірілген. «Алаңª үшін орташа көлденең жарықтандыру жарықтандырудың

барлық кластары үшін көрсетілген жарықтандыру біркелкілігінде 200 лк құрайды.

¹²⁾ Жарық көзінің түс тарату индексін (R_a) 20 дейін төмендетуге жол беріледі.

¹³⁾ Орташа көлденең жарықтандыруды спорттың жүгіру түрлері үшін 50 лк дейін азайтуға жол беріледі.

¹⁴⁾ Қону аймағында көлденең жарықтандыру нормалары келтірілген. Екпіндеу аймағында көлденең жарықтандыру нормалары

құрайды:

- I жарықтандыру класы үшін - орташа жарықтандыру (Е_ср) 150 лк, жарықтандыру біркелкілігі (Е_мин/Е_ср) 0,5;

- II жарықтандыру класы үшін - орташа жарықтандыру (Е_ср) 50 лк, жарықтандыру біркелкілігі (Е_мин/Е_ср) 0,3;

- III жарықтандыру класы үшін - орташа жарықтандыру (Е_ср) 20 лк, жарықтандыру біркелкілігі (Е_мин/Е_ср) 0,3.

47

Ж.1-кестесі - Спорт түрлері бойынша ашық спорттық құрылыстарды жарықтандыруға қойылатын талаптар (жалғасы)

Спорт түрі

Орташа көлденең

Орташа тігінен

Жылтырлық коэффициенті

Түсті

жарықтандыру (Е_ср), лк, және

жарықтандыру (Е_ср), лк, және

(GR) және жарықтандыру

телетаратыл

жарықтандыру класы ²⁾ үшін

жарықтандыру класы ²⁾ үшін

класы ²⁾ үшін жарық көзінің

ымға

көлденең жарықтандырудың

тігінен жарықтандырудың

түсті беру индексі (R_a) ⁴⁾

арналған

біркелкілігі (Е_мин/Е_ср) ¹⁾

біркелкілігі (Е_мин/Е_ср) ³⁾

спорт

түрлерінің

I

II

III

I

II

III

I

II

III

тобы

Секіру үстелінде жарықтылық нормаларын қону аймағындағы жарықтылық нормаларына тең қабылдау керек. Тоқтау

алаңқайында жарықтылық деңгейі қону аймағының жарықтану деңгейінен кем дегенде 30% құрауы тиіс (жарықтану біркелкілігі

нормаланбайды).

¹⁵⁾ Аттар бақылауда болған кезде орташа көлденең жарықтылық шамасы 100 лк құрауы тиіс.

¹⁶⁾ Мәре үшін орташа тігінен жарықтандыру көрсетілген. Бәйге айналмасының қарама қарсы тура сызығы және бұрылыстары

үшін орташа тігінен жарықтандыру 500 лк құрауы тиіс (жарықтылықтың біркелкілігіне қойылатын талаптар - мәре сызығы үшін

секілді- бойлық және кесе-көлденең жазықтықта).

¹⁷⁾ Бойлық жазықтықта тігінен жарықтандырудың біркелкілігі көрсетілген. Кесе-көлденең жазықтылықта тік жарықтылық

біркелкілігі көрсетілген орташа жарықтылықта 0,4 құрауы тиіс.

¹⁸⁾ Мәре сызығы үшін орташа тігінен жарықтылық көрсетілген. Бәйге айналмасының қарама-қарсы тура сызығы мен бұрылыстары

үшін орташа тігінен жарықтылық 200 лк құрауы тиіс (жарықтылықтың біркелкілігіне қойылатын талаптар - мәре сызығы үшін секілді-

бойлық және кесе-көлденең жазықтықта).

¹⁹⁾ Мәре сызығы үшін нормаланатын көрсеткіштер (Бәйге айналмасының қарама қарсы тура сызығы және бұрылыстары үшін -

нормаланбайды).

Бойлық жазықтықта тігінен жарықтылықтың біркелкілігі көрсетілген (көлденең жазықтықта - нормаланбайды).

²⁰⁾ Көлденең жарықтылық от сызығы үшін, тік - нысаналардың ұшу аймағы үшін нормаланады.

48

содержание      ..      1       2         ..

//////////////////////////
