Huolto
Sulakkeen nimi
Symboli
Sulakkeen koko
Suojattu virtapiiri
Moottoritilan sulakerasia (sähköpistokkeen rele), langaton lataus, BCM-ohjausyksikkö (Body
2
MODULE 2
MODULE
10A
Control Module), AMP-vahvistin, Smart Key -ohjausyksikkö, USB-laturi, äänentoisto, AV- ja
navigoinnin keskusyksikkö, kuljettajan sähköinen ovipeili, BMS
3
[Ilman Smart Key:tä] Käynnistykseneston ohjausyksikkö
PDM 3
7,5A
[Smart Key:llä] Smart Key -ohjausyksikkö
Mittaristo, ilmastoinnin ohjausyksikkö, AUTO-ajovalojen ja auringonvalon tunnistin,
1
MEMORY 1
MEMORY
10A
sadetunnistin, BCM-yksikkö, kuljettajan istuimen muistijärjestelmän ohjausyksikkö (IMS),
kuljettajan/matkustajan oven ohjausyksikkö, ECM
MULTI
MULTI MEDIA
15A
Äänentoisto, AV- ja navigoinnin keskusyksikkö
MEDIA
EWP
EWP
10A
Sähköinen vesipumppu (HEV)
MDPS
1
7,5A
MDPS-ohjausyksikkö (ohjaustehostin)
TAIL GATE
10A
Takaluukun rele, ICM-relerasia (polttoainekannen rele), polttoaineen täyttökannen kytkin
1
PDM 1
15A
Smart Key -ohjausyksikkö
7
AC-invertteri (220V), AC-invertterin ohjausyksikkö, takaistuinlämmittimen ohjausyksikkö,
MODULE 7
7,5A
MODULE
etuistuinlämmittimen ohjausyksikkö/ilmastoidun etuistuimen ohjausyksikkö
WIPER (REAR)
15A
Moottoritilan sulakerasia (takalasin pyyhkijän rele), takalasin pyyhkijän moottori
HEATED
15A
BCM (Korin ohjausmoduuli)
STEERING
AURINKOKATTO
20A
Kattoluukun moottori
7
72
Huolto
Sulakkeen nimi
Symboli
Sulakkeen koko
Suojattu virtapiiri
RH
P/WINDOW RH
25A
Oikean sähköikkunan rele, kuljettajan/matkustajan sähköikkunan ohjausyksikkö
LH
P/WINDOW LH
25A
Vasemman sähköikkunan rele, kuljettajan/matkustajan sähköikkunan ohjausyksikkö
2
[Ilman Smart Key:tä] Käynnistykseneston ohjausyksikkö
PDM 2
7,5A
[Smart Key:llä] Smart Key -ohjausyksikkö, Start/Stop-painikkeen kytkin
BRAKE
BRAKE SWITCH
7,5A
Jarruvalojen kytkin, SMK-YKSIKKÖ
SWITCH
Ilmastointilaitteen ohjausyksikkö, moottoritilan sulakerasia (PTC-lämmittimen #1 ja #2
A/CON
A/C
7,5A
releet, puhaltimen rele), elektroninen ilmastointilaitteen kompressori
WASHER
15A
Monitoimikytkin
FRT
S/HEATER (FRT)
25A
Etutilan istuinlämmittimen ohjausyksikkö, etuistuimen ilmastoinnin ohjausyksikkö
BATTERY
BATTERY
MANAGEMENT
10A
Akunhallintajärjestelmän (BMS) ohjausyksikkö
MANAGEMENT
[Ilman integroitua muistijärjestelmää] kuljettajan istuimen manuaalikytkin
DRV
P/SEAT (DRV)
30A
[Integroitu muistijärjestelmä] kuljettajan istuimen manuaalikytkin, kuljettajan integroidun
muistijärjestelmän ohjausyksikkö
AMP
AMP
30A
AMP (vahvistin)
AMS
AMS
10A
Akkutunnistin
Datapistoke, varoitusvilkkujen/avaimen yhteistoiminta, etutörmäyksen estojärjestelmän
1
MODULE 1
10A
(FCA) moduuli, kuljettajan Smart Key -ulkokahva, matkustajan Smart Key -ulkokahva, ovi-
MODULE
peilien taittumisen/avauksen rele, tunnelmavalo, sivutaustapeilikytkin
7
73
Huolto
Sulakkeen nimi
Symboli
Sulakkeen koko
Suojattu virtapiiri
DOOR LOCK
20A
Ovilukkojen lukituksen-/avauksen rele, ICM-relerasia (turvalukituksen rele)
FRT2
Korielektroniikan ohjausyksikkö (BCM), moottorin ohjausyksikkö (ECM), pyyhkijöiden moot-
WIPER2 (FRT)
10A
tori
6
MODULE 6
MODULE
7,5A
Korielektroniikan ohjausyksikkö (BCM), Smart Key -ohjausyksikkö
S/HEATER
RR
25A
Takaistuinlämmittimen ohjausyksikkö
(REAR)
HEATED
10A
Ilmastoinnin ohjausyksikkö, kuljettajan/matkustajan sähköinen ovipeili
MIRROR
FRT1
WIPER1 (FRT)
30A
Pyyhkijöiden moottori, moottoritilan sulakerasia (tuulilasin pyyhkijän rele, hidas)
7
74
Huolto
Kojelauta (kuljettajanpuoleinen sulakerasia, plug-in hybridi)
Sulakkeen nimi
Symboli
Sulakkeen koko
Suojattu virtapiiri
Kojelaudan katkaisijapaneeli, elektrokromaattinen peili, AV/navigointilaitteen keskusyksikkö,
5
äänentoisto, ilmastoinnin ohjausyksikkö, ajovalojen korkeussäädön käyttölaite vas./oik.,
MODULE 5
10A
MODULE
kuljettajan IMS-yksikkö, etuistuimen lämmittimen ohjausyksikkö, takaistuimen lämmittimen
ohjausyksikkö, etuistuimen ilmastoinnin ohjausyksikkö, AMP, mittaristo
Kaistavahdin ohjausyksikkö, kojelaudan katkaisijapaneeli, etutörmäyksen estojärjestelmän
4
MODULE 4
10A
(FCA) moduuli, kuolleen kulman tunnistimen oikea/vasen tutka, sähköinen seisontajarru
MODULE
(EPB), VESS-yksikkö, etuistuimen lämmittimen ohjausyksikkö
INTERIOR
Tavaratilan valo, oven varoituskytkin, etuosan häikäisysuojan valo vas./oik., matkustamon
10A
LAMP
valo, yläpuolisen konsolin valo, sadetunnistin, tunnelmavalo, langaton latausalusta
A/BAG
15A
ACU, ODS
IG 1
IG1
25A
Moottoritilan sulakerasia (sulakkeet: HPCU2, ACTIVE HYDRAULIC BOOSTER 3, DCT4)
CLUSTER
CLUSTER
10A
Mittaristo
3
BCM-ohjausyksikkö (Body Control Module), kaksoiskytkinvaihteiston vaihdevipu, kuljettajan/
MODULE 3
MODULE
10A
matkustajan oven ohjausyksikkö, jarruvalokytkin
2
Polttoainekannen ja akun latauksen kytkin, mittaristo, latauksen merkkivalo, integroidun
IG3 2
IG3
10A
väylän teho-ohjausyksikkö, äänentoisto- ja navigointijärjestelmä, äänentoisto
2
MEMORY 2
MEMORY
7,5A
Jäähdyttimen ilmavirran ohjausläpän yksikkö, VESS
8
MODULE 8
10A
Sähköinen vesipumppu (polttomoottori), jäähdyttäjän ilmavirran ohjausläpän yksikkö
MODULE
IND
A/BAG IND
7,5A
Ilmastointilaitteen ohjausyksikkö, mittaristo
7
75
Huolto
Sulakkeen nimi
Symboli
Sulakkeen koko
Suojattu virtapiiri
START
7,5A
Estokytkin
Moottoritilan sulakerasia (sähköpistokkeen rele), langaton lataus, BCM-ohjausyksikkö (Body
2
MODULE 2
10A
Control Module), AMP-vahvistin, Smart Key -ohjausyksikkö, USB-laturi, äänentoisto, AV- ja
MODULE
navigoinnin keskusyksikkö, sähköisen ovipeilin kytkin
BUTTON
3
7,5A
Käynnistyksenestolaitteen ja Smart Key:n ohjausyksikkö
START3
Mittaristo, ilmastoinnin ohjausyksikkö, AUTO-ajovalojen ja auringonvalon tunnistin, BCM-
1
MEMORY 1
MEMORY
10A
yksikkö, kuljettajan istuimen muistijärjestelmän ohjausyksikkö (IMS), kuljettajan/matkustajan
oven ohjausyksikkö, ECM
MULTI
MULTI MEDIA
15A
Äänentoisto, AV- ja navigoinnin keskusyksikkö
MEDIA
4
OBC-ylläpitolaturin yksikkö, TCM (vaihteiston ohjausyksikkö), ECM-moottorin
IG3 4
IG3
10A
ohjausyksikkö, HPCU (hybridijärjestelmän ohjausyksikkö)
3
IG3 3
IG3
10A
Sähköinen vesipumppu (HEV)
5
Inhibiittorin kytkin, BMS-ohjausyksikkö (akustonvalvontajärjestelmä), moottoritilan
IG3 5
IG3
15A
sulakerasia (akun jäähdytintuulettimen rele)
1
IG3 1
IG3
20A
ICM-relerasia (IG3 #1, IG3 #2, IG3 #3 -rele)
MDPS 1
1
7,5A
MDPS-ohjausyksikkö (ohjaustehostin)
Takaluukun rele, ICM-relerasia (polttoainekannen ja latausliittimen lukituksen rele),
TAIL GATE
10A
polttoainekannen ja akkulaturin kytkin, latausliittimen valo
BUTTON
1
15A
Älyavaimen ohjausmoduuli
START1
7
76
Huolto
Sulakkeen nimi
Symboli
Sulakkeen koko
Suojattu virtapiiri
7
AC-invertteri (220V), AC-invertterin ohjausyksikkö, takaistuinlämmittimen ohjausyksikkö,
MODULE 7
7,5A
MODULE
etuistuinlämmittimen ohjausyksikkö/ilmastoidun etuistuimen ohjausyksikkö
WIPER (REAR)
15A
Moottoritilan sulakerasia (takalasin pyyhkijän rele), takalasin pyyhkijän moottori
HEATED
15A
Korielektroniikan ohjausyksikkö (BCM)
STEERING
AURINKOKATTO
20A
Kattoluukun moottori
Oikean puoleisen sähköikkunan rele, sähköikkunan pääkytkin, etumatkustajan sähköikku-
RH
P/WINDOW RH
25A
nakytkin (LHD), oikean takasähköikkunan kytkin, kuljettajan sähköikkunan turvatoiminnon
yksikkö (RHD), etumatkustajan sähköikkunan turvatoiminnon yksikkö (LHD)
Vasemman puoleisen sähköikkunan rele, sähköikkunan pääkytkin, etumatkustajan sähköik-
LH
P/WINDOW LH
25A
kunakytkin (RHD), vasemman takasähköikkunan kytkin, kuljettajan sähköikkunan turvatoi-
minnon yksikkö (LHD), etumatkustajan sähköikkunan turvatoiminnon yksikkö (RHD)
BUTTON
2
7,5A
Käynnistyksenestolaite, Smart key -ohjausyksikkö, Start/Stop-painikkeen kytkin
START 2
BRAKE
BRAKE SWITCH
SWITCH
7,5A
Jarruvalokytkin, Smart Key -ohjausyksikkö
OBC
OBC
10A
OBC-yksikkö (ylläpitolaturi)
Ilmastointilaitteen ohjausyksikkö, moottoritilan sulakerasia (PTC-lämmittimen #1 ja #2
A/CON
A/C
7,5A
releet, puhaltimen rele), elektroninen ilmastointilaitteen kompressori
WASHER
15A
Monitoimikytkin
FRT
S/HEATER (FRT)
25A
Etutilan istuinlämmittimen ohjausyksikkö, etuistuimen ilmastoinnin ohjausyksikkö
7
77
Huolto
Sulakkeen nimi
Symboli
Sulakkeen koko
Suojattu virtapiiri
BATTERY
BATTERY
10A
BMS-ohjausyksikkö (akustonvalvontajärjestelmä)
MANAGEMENT
MANAGEMENT
DRV
P/SEAT (DRV)
30A
Kuljettajan istuimen manuaalikytkin, kuljettajan istuinasennon muisti
AMP
AMP
30A
AMP (vahvistin)
AMS
AMS
10A
Akkutunnistin
Datapistoke, varoitusvilkkujen kytkin, etutörmäyksen estojärjestelmän (FCA) moduuli, kul-
1
MODULE 1
MODULE
10A
jettajan Smart Key -ulkokahva, matkustajan Smart Key -ulkokahva, ovipeilien taittumisen/
avauksen rele, tunnelmavalo, sivutaustapeilikytkin
DOOR LOCK
20A
Ovilukkojen lukituksen-/avauksen rele, ICM-relerasia (turvalukituksen rele)
FRT2
BCM-korielektroniikan ohjausyksikkö, ECM-moottorin ohjausyksikkö, pyyhkijän moottori,
WIPER2 (FRT)
10A
moottoritilan sulakerasia (tuulilasin pyyhkijän rele, hidas)
6
MODULE 6
MODULE
7,5A
Korielektroniikan ohjausyksikkö (BCM), Smart Key -ohjausyksikkö
S/HEATER
RR
25A
Takaistuinlämmittimen ohjausyksikkö
(REAR)
HEATED
10A
Ilmastoinnin ohjausyksikkö, kuljettajan/matkustajan sähköinen ovipeili
MIRROR
FRT1
WIPER1 (FRT)
30A
Pyyhkijöiden moottori, moottoritilan sulakerasia (tuulilasin pyyhkijän rele, hidas)
7
78
Huolto

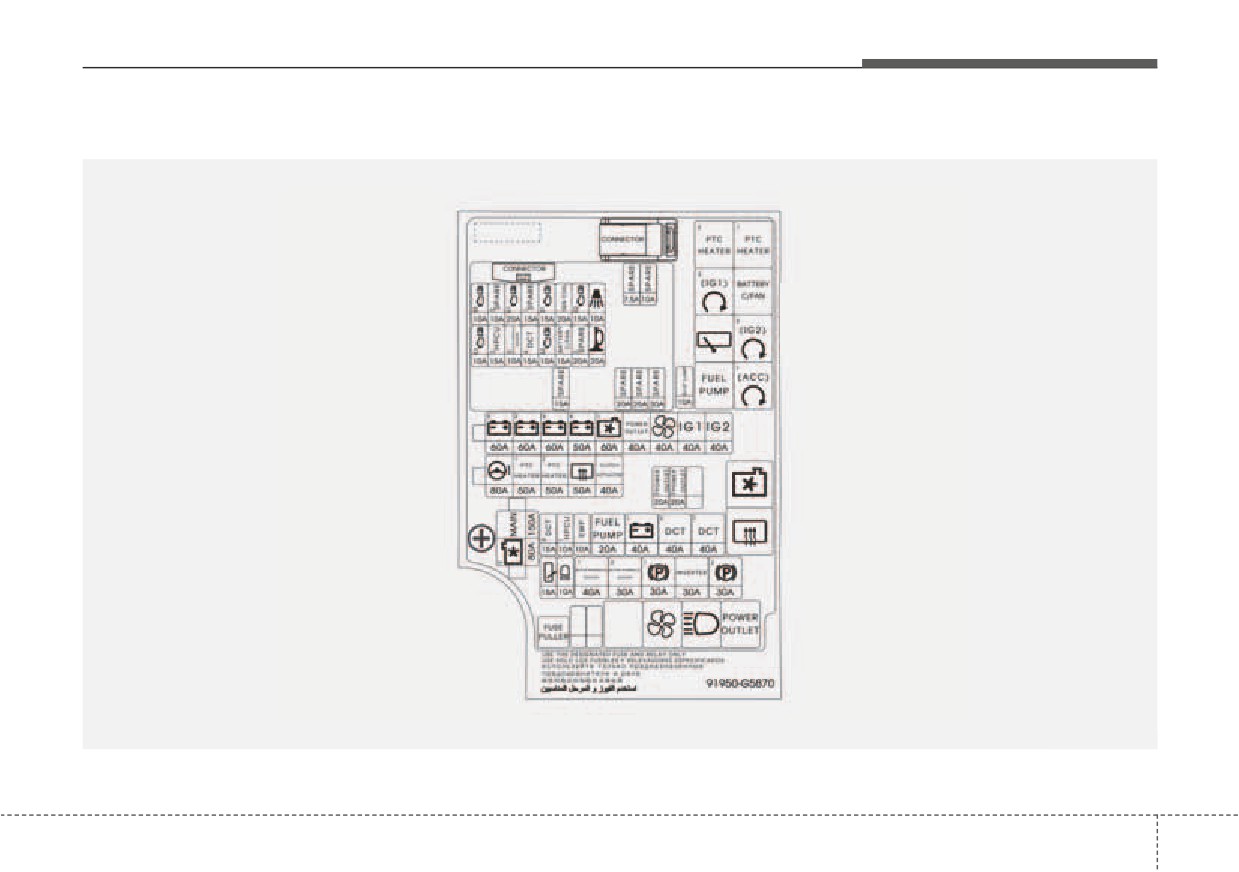

Moottoritilan sulakerasia
ODEP079112L
7
79
Huolto

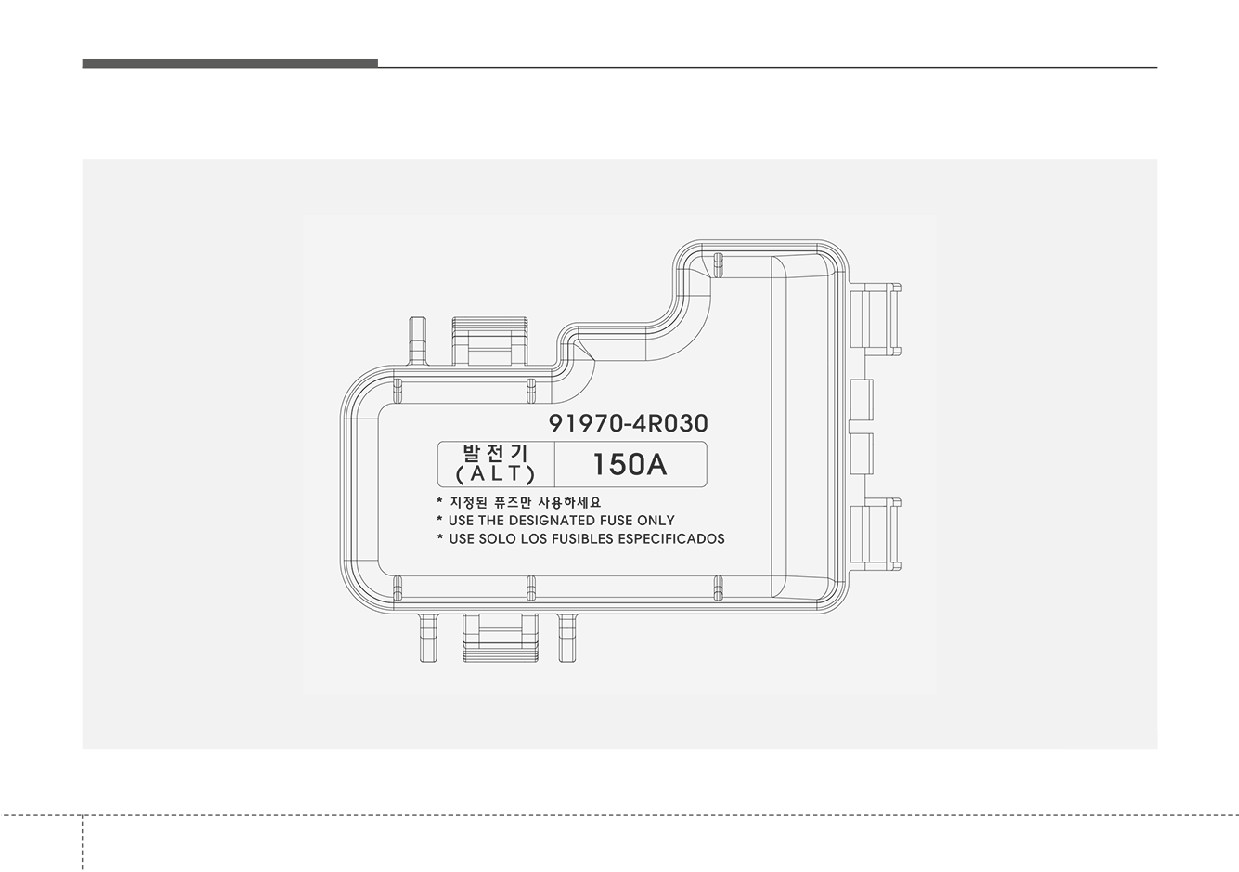

Akkunavan suojus (Plug-in hybridi)
OJFH075171
7
80
Huolto
Moottoritilan sulakerasia (hybridi)
Sulakkeen nimi
Symboli
Sulakkeen koko
Suojattu virtapiiri
5
B+ 5
60A
Sulakkeet: BATTERY C/FAN, HORN, ECU2, B/ALARM HORN, Moottorin ohjausrele
2
B+ 2
60A
Kojelaudan sulakerasia (sulake: S/ HEATER(REAR))
3
B+ 3
60A
Kojelaudan sulakerasia
4
Kojelaudan sulakerasia (sulakkeet: TAIL GATE, SUNROOF, P/WINDOW RH, P/WINDOW
B+ 4
50A
LH, S/HEATER (FRT), BATTERY MANAGEMENT, P/SEAT (DRV), AMP, AMS)
1
COOLING FAN 1
60A
Jäähdytyspuhaltimen rele
POWER
POWER OUTLET
40A
Pistorasian rele
OUTLET
BLOWER
40A
Puhaltimen rele
MULTI
FUSE
IG 1
IG1
40A
Virtalukko, käynnistyspainikkeen releet #1 (ACC) ja #2 (IG1)
IG 2
IG2
40A
Virtalukko, käynnistyspainike #3 (IG2) rele
MDPS
1
80A
MDPS-ohjausyksikkö (ohjaustehostin)
PTC
1
PTC
50A
PTC-lämmittimen #1 rele
HEATER 1
HEATER
PTC
2
PTC
HEATER
50A
PTC-lämmittimen #2 rele
HEATER 2
REAR HEATED
50A
Takalasin huurteenpoiston rele
CLUTCH
CLUTCH
ACTUATOR
40A
Kytkimen käyttölaite (HEV)
ACTUATOR
7
81
Huolto
Sulakkeen nimi
Symboli
Sulakkeen koko
Suojattu virtapiiri
POWER
3
POWER
20A
Pistorasia #2
OUTLET
OUTLET 3
POWER
2POWER
OUTLET
20A
Pistorasia #1
OUTLET 2
MAIN
MAIN
150A
Sulakkeet: REAR WIPER, H/LAMP HI, AHB1, AHB2, INVERTER, EPB1, EPB2
2
COOLING FAN 2
80A
BLDC-jäähdytintuuletin (hiiletön tasavirtamoottori)
3
DCT 3
DCT
15A
TCM (vaihteiston ohjausyksikkö)
1
HPCU 1
HPCU
10A
Hybridijärjestelmän ohjausyksikkö (HPCU)
SULA-
EWP
EWP
10A
Sähköinen vesipumppu (Moottori)
KE
FUEL
FUEL PUMP
PUMP
20A
Polttoainepumpun rele
1
Kojelaudan sulakerasia (sulakkeet: PDM1, PDM2, BRAKE SWITCH, MODULE1, DOOR
B+ 1
40A
LOCK, vuotovirran automaattinen katkaisija)
2
DCT 2
DCT
40A
TCM (vaihteiston ohjausyksikkö)
1
DCT 1
DCT
40A
TCM (vaihteiston ohjausyksikkö)
REAR WIPER
15A
Takalasin pyyhkijän rele
HEAD LAMP
10A
OIKEAN KAUKOVALON RELE (HI)
HI
7
82
Huolto
Sulakkeen nimi
Symboli
Sulakkeen koko
Suojattu virtapiiri
ACTIVE
1
HYDRAULIC
ACTIVE HYDRAULIC
40A
Integroitu jarrujen käyttölaitteen yksikkö, tarkastuspistoke
BOOSTER
BOOSTER 1
ACTIVE
2
HYDRAULIC
ACTIVE HYDRAULIC
30A
Integroitu jarrujen käyttölaitteen yksikkö
BOOSTER
BOOSTER 2
EPB 1
30A
Sähkötoimisen seisontajarrun moduuli
INVERTER
INVERTER
30A
AC-invertterin ohjausyksikkö
2
EPB 2
30A
Sähkötoimisen seisontajarrun moduuli
B/UP LAMP
B/UP LAMP
10A
Elektrokromaattinen sisäpeili, peruutusvalo vasen puoli / oikea puoli
SULA-
KE
E3
ECU 3
10A
ECM (moottorin ohjausyksikkö)
2
HPCU 2
HPCU
15A
HPCU (hybridijärjestelmän ohjausyksikkö), kytkimen käyttölaite (HEV)
ACTIVE
3
HYDRAULIC
ACTIVE HYDRAULIC
10A
Integroitu jarrujen käyttölaitteen yksikkö, tarkastuspistoke
BOOSTER
BOOSTER 3
4
Kaksoiskytkinvaihteiston vaihteenvalitsin, TCM (vaihteiston ohjausmoduuli),
DCT 4
DCT
15A
estokytkin
S3
Polttoainepumpun rele, öljyn ohjausventtiili #1/#2 (imu/pako), nokka-akselin
SENSOR 3
10A
asentoanturi #1/#2 (imu/pako)
BATTERY
BATTERY C/FAN
15A
Akun jäähdytintuulettimen rele
C/FAN
7
83
Huolto
Sulakkeen nimi
Symboli
Sulakkeen koko
Suojattu virtapiiri
HORN
20A
Äänimerkin rele
S2
SENSOR 2
10A
PCSV-ohjaussolenoidi, jäähdytyspuhaltimen rele, ilmamassa-anturi
E1
ECU 1
20A
ECM (moottorin ohjausyksikkö)
S1
FUSE
SENSOR 1
15A
Happianturi (YLÖS/ALAS)
IGN
IGN COIL
20A
Sytytyspuolat #1~#4
COIL
E2
ECU 2
15A
ECM (moottorin ohjausyksikkö)
B/ALARM
10A
Murtohälyttimen äänimerkin rele
HORN
7
84
Huolto
Moottoritilan sulakerasia (ladattava hybridi)
Sulakkeen nimi
Symboli
Sulakkeen koko
Suojattu virtapiiri
5
B+ 5
60A
Sulakkeet: BATTERY C/FAN, HORN, ECU2, B/ALARM HORN, Moottorin ohjausrele
2
B+ 2
60A
Kojelaudan sulakerasia (sulake: S/ HEATER(REAR))
3
B+ 3
60A
Mittariston liitäntärasia
4
Kojelaudan sulakerasia (sulakkeet: TAIL GATE, SUNROOF, P/WINDOW RH, P/WINDOW
B+ 4
50A
LH, S/HEATER (FRT), BATTERY MANAGEMENT, P/SEAT (DRV), AMP, AMS)
1
COOLING FAN 1
60A
Jäähdytyspuhaltimen rele
POWER
POWER OUTLET
40A
Pistorasian rele
OUTLET
BLOWER
40A
Puhaltimen rele
MULTI
FUSE
IG 1
IG1
40A
Virtalukko, käynnistyspainikkeen releet #1 (ACC) ja #2 (IG1)
IG 2
IG2
40A
Virtalukko, käynnistyspainike #3 (IG2) rele
MDPS
1
80A
MDPS-ohjausyksikkö (ohjaustehostin)
1
PTC
PTC HEATER 1
HEATER
50A
PTC-lämmittimen #1 rele
2
PTC HEATER 2
PTC
50A
PTC-lämmittimen #2 rele
HEATER
REAR HEATED
50A
Takalasin huurteenpoiston rele
CLUTCH
CLUTCH
ACTUATOR
40A
Kytkimen toimilaite (HEV)
ACTUATOR
7
85
Huolto
Sulakkeen nimi
Symboli
Sulakkeen koko
Suojattu virtapiiri
PISTO-
3
POWER
20A
Pistorasia #2
OUTLET
RASIA 3
PISTO-
2POWER
OUTLET
20A
Pistorasia #1
RASIA 2
MAIN
MAIN
150A
Sulakkeet: REAR WIPER, H/LAMP HI, AHB1, AHB2, INVERTER, EPB1, EPB2
2
COOLING FAN 2
80A
BLDC-jäähdytintuuletin (hiiletön tasavirtamoottori)
3
DCT 3
DCT
15A
TCM (vaihteiston ohjausyksikkö)
1
HPCU 1
HPCU
10A
Hybridijärjestelmän ohjausyksikkö (HPCU)
SULA-
EWP
EWP
10A
Sähköinen vesipumppu (moottori)
KE
FUEL
FUEL PUMP
PUMP
20A
Polttoainepumpun rele
1
Kojelaudan sulakerasia (sulakkeet: BUTTON START1, BUTTON START2, BRAKE
B+ 1
40A
SWITCH, MODULE1, DOOR LOCK, vuotovirran automaattinen katkaisija)
2
DCT 2
DCT
40A
TCM (vaihteiston ohjausyksikkö)
1
DCT 1
DCT
40A
TCM (vaihteiston ohjausyksikkö)
REAR WIPER
15A
Takalasin pyyhkijän rele
HEAD LAMP
10A
KAUKOVALON (HI) rele
HI
7
86
Huolto
Sulakkeen nimi
Symboli
Sulakkeen koko
Suojattu virtapiiri
ACTIVE
1
HYDRAULIC
ACTIVE HYDRAULIC
40A
Integroitu jarrujen käyttölaitteen yksikkö, tarkastuspistoke
BOOSTER
BOOSTER 1
ACTIVE
2
HYDRAULIC
ACTIVE HYDRAULIC
30A
Integroitu jarrujen käyttölaitteen yksikkö
BOOSTER
BOOSTER 2
EPB 1
30A
Sähkötoimisen seisontajarrun moduuli
INVERTER
INVERTER
30A
AC-invertterin ohjausyksikkö
2
EPB 2
30A
Sähkötoimisen seisontajarrun moduuli
B/UP LAMP
B/UP LAMP
10A
Elektrokromaattinen sisäpeili, peruutusvalo vasen puoli / oikea puoli
SULA-
KE
E3
ECU 3
10A
Ei käytössä
2
HPCU 2
HPCU
15A
HPCU (hybridijärjestelmän ohjausyksikkö), kytkimen käyttölaite (HEV)
ACTIVE
3
HYDRAULIC
ACTIVE HYDRAULIC
10A
Integroitu jarrujen käyttölaitteen yksikkö, tarkastuspistoke
BOOSTER
BOOSTER 3
4
DCT 4
DCT
15A
Kaksoiskytkinvaihteiston vaihteenvalitsin
S3
Polttoainepumpun rele, öljyn ohjausventtiili #1/#2 (imu/pako), nokka-akselin asentoanturi
SENSOR 3
10A
#1/#2 (imu/pako)
BATTERY C/
BATTERY
15A
Akun jäähdytintuulettimen rele
FAN
C/FAN
7
87
Huolto
Sulakkeen nimi
Symboli
Sulakkeen koko
Suojattu virtapiiri
HORN
20A
Äänimerkin rele
S2
SENSOR 2
10A
PCSV-ohjaussolenoidi, jäähdytyspuhaltimen rele, ilmamassa-anturi
E1
ECU 1
20A
ECM (moottorin ohjausyksikkö)
S1
FUSE
SENSOR 1
15A
Happianturi (YLÖS/ALAS)
IGN
IGN COIL
20A
Sytytyspuolat #1~#4
COIL
E2
ECU 2
15A
ECM (moottorin ohjausyksikkö)
B/ALARM
10A
Murtohälyttimen äänimerkin rele
HORN
7
88
Huolto
Rele (hybridi)
Symboli
Releen nimi
Tyyppi
2
PTC
HEATER
PTC-lämmittimen #2 rele
MICRO
1
PTC
HEATER
PTC-lämmittimen #1 rele
MICRO
2
(IG1)
Käynnistyspainikkeen #2 (IG1)
MICRO
rele
BATTERY
Akun jäähdytintuulettimen rele
MICRO
C/FAN
Takalasin pyyhkijän rele
MICRO
3
(IG2)
Käynnistyspainikkeen #3 (IG2)
MICRO
rele
FUEL
PUMP
Polttoainepumpun rele
MICRO
1
(ACC)
Käynnistyspainikkeen #1 (ACC)
MICRO
rele
Jäähdytyspuhaltimen rele
MINI
Takalasin lämmittimen rele
MINI
Puhaltimen rele
MICRO
Kaukovalon rele
MICRO
POWER
OUTLET
Pistorasian rele
MICRO
7
89
Huolto
Rele (ladattava hybridi)
Symboli
Releen nimi
Tyyppi
2
PTC
HEATER
PTC-lämmittimen #2 rele
MICRO
1
PTC
HEATER
PTC-lämmittimen #1 rele
MICRO
2
(IG1)
Käynnistyspainikkeen #2 (IG1)
MICRO
rele
BATTERY
Akun jäähdytintuulettimen rele
MICRO
C/FAN
Takalasin pyyhkijän rele
MICRO
3
(IG2)
Käynnistyspainikkeen #3 (IG2)
MICRO
rele
FUEL
PUMP
Polttoainepumpun rele
MICRO
1
(ACC)
Käynnistyspainikkeen #1 (ACC)
MICRO
rele
Jäähdytyspuhaltimen rele
MINI
Takalasin lämmittimen rele
MINI
Puhaltimen rele
MICRO
Kaukovalon rele
MICRO
POWER
OUTLET
Pistorasian rele
MICRO
7
90
Huolto
POLTTIMOT
Polttimoiden vaihtamiseen
VAROITUS
HUOMIO
liittyvät varotoimet
Varmista, että vaihdat palaneen
• Jos valoja vaihdettaessa käy-
Pidä autossa hätätilanteiden varalta
polttimon
samantehoiseen
tetään epäaitoja osia tai heik-
asianmukaisia polttimoita. Nouda-
uuteen. Muussa tapauksessa
kolaatuisia valoja, se saattaa
ta luvun
8 kohdassa ”Polttimoiden
tämä voi aiheuttaa laajamittaisia
aiheuttaa sulakkeiden pa-
tehot” annettuja ohjeita.
sähkövahinkoja ja mahdollisen
lamista, toimintahäiriöitä ja
Kun vaihdat polttimoita, sammuta
muita johdinvaurioita.
tulipalon.
ensin moottori turvallisessa paikas-
• Älä asenna autoon ylimääräi-
sa, kytke seisontajarru ja irrota akun
siä valoja tai LED-valoja. Yli-
miinusnapa (-).
HUOMIO
määräisten valojen asentami-
nen saattaa aiheuttaa valojen
Ota yhteyttä ammattihuoltoon,
toimintahäiriöitä ja vilkkumis-
VAROITUS - Valoihin liit-
ellet osaa suorittaa huoltotyö-
ta. Lisäksi sulakerasia ja joh-
tyvät toimet
tä tai jos sinulla ei ole tarvit-
dotukset saattavat vaurioitua.
Ennen kuin ryhdyt valoihin liit-
tavia polttimoita tai työkaluja.
tyviin toimiin, kytke seisontajar-
Suosittelemme käyntiä valtuu-
ru kunnolla, varmista, että virta-
tetulla KIA-jälleenmyyjällä tai
lukko on käännetty LOCK-asen-
huollon yhteistyökumppanil-
toon ja sammuta ajovalot
la. Monissa tapauksissa auton
estääksesi auton liikkumisen ja
polttimoiden vaihtaminen on
välttyäksesi palovammoilta ja
vaikeaa, koska muita osia on
sähköiskuilta.
poistettava ennen kuin pääs-
tään käsiksi vaihdettavaan
polttimoon. Tämä on erityisen
Noudata polttimojen tehoa koskevia
tyypillistä, kun sinun on pois-
ohjearvoja.
tettava ajovaloumpio päästäk-
sesi sen lamppuihin käsiksi.
Ajovaloumpion irrotuksesta/
asennuksesta saattaa aiheutua
vahinkoa ajoneuvolle.
7
91
Huolto
• Sähköverkon viasta johtuva lam-
• Sähköisen ohjausjärjestelmän
✽ HUOMAUTUS
pun osan toimintahäiriö
stabilisoinnista johtuva lampun
• Jos polttimo tai valoumpion lii-
osan toimintahäiriö
Ajovalo, takavalo ja sumuvalo saat-
tin poistetaan toiminnassa olevas-
taa syttyä, kun ajovalokytkin kään-
Normaalisti toimiva lamppu saattaa
ta sähköllä toimivasta lampusta,
netään ON-asentoon ja jäädä syt-
välillä vilkkua. Tämä hetkellinen vika
sulakerasian sähkölaite saattaa
tymättä, kun takavalon tai etuvalon
johtuu auton sähköisen ohjausjärjes-
tunnistaa sen toimintahäiriöksi.
kytkin käännetään ON-asentoon.
telmän stabilisoinnista. Jos lamppu
Siksi sulakerasiaan saattaa tallen-
Tämä voi johtua sähköverkon viasta
pian palaa normaalisti, ei autoa tar-
tua lampun toimintahäiriöhistori-
tai sähköjärjestelmän toimintahäiri-
vitse huoltaa.
an DTC-vikakoodi.
östä. Jos ongelmia ilmenee, huol-
Huollata auto kuitenkin ammattihuol-
• On normaalia, että toimiva lamp-
lata järjestelmä ammattihuollossa.
lossa, jos lamppu sammuu vilkkumi-
pu vilkkuu hetkellisesti. Tämä
Suosittelemme käyntiä valtuutetulla
sen jälkeen tai jos vilkkuminen jat-
johtuu auton sähköjärjestelmän
KIA-jälleenmyyjällä tai huollon yh-
kuu. Suosittelemme käyntiä valtuu-
stabilisaatiotoiminnosta, joten
teistyökumppanilla.
tetulla Kia-jälleenmyyjällä tai huollon
lamppu syttyy normaalisti het-
yhteistyökumppanilla.
kellisen vilkkumisen jälkeen, jos
autossa ei ole vikaa.
Jos lampun vilkkuminen jatkuu
useita kertoja tai se sammuu koko-
naan, on auton sähköjärjestelmäs-
sä vikaa. Tarkistuta auto tässä
tapauksessa välittömästi ammatti-
huollossa. Suosittelemme käyntiä
valtuutetulla KIA-jälleenmyyjällä
tai huollon yhteistyökumppanilla.
7
92
Huolto
✽ HUOMAUTUS
Polttimon sijainti (edessä)
■ Päiväajovalo ja seisontavalo
Anna ammattihuollon säätää ajo-
■ Ajovalo - tyyppi A
valojen kohdistus törmäyksen tai
ajovaloumpion asennuksen jälkeen.
Suosittelemme käyntiä valtuutetul-
la KIA-jälleenmyyjällä tai huollon
yhteistyökumppanilla.
✽ HUOMAUTUS
ODEP079107
Ajo- ja takavalojen lasin sisäpuo-
■ Sumuvalo
li saattaa näyttää olevan huurussa,
ODEP079099
■ Ajovalo - tyyppi B
kun autolla on ajettu kovassa vesi-
sateessa tai kun se on pesty. Tämä
ilmiö johtuu valoumpion sisäpuo-
len ja ulkoilman välisestä lämpöti-
laerosta. Tämä on samantyyppinen
ilmiö kuin matkustamon ikkunoiden
huurtuminen sadeajon aikana, eikä
merkitse ajoneuvon ongelmaa.
Tarkastuta auto ammattihuol-
ODEP079100
lossa, jos vettä pääsee vuotamaan
(4) Ajovalo
(lähivalo)
(LED-tyyppi-
ODEP079029
valoumpion johtosarjan liitoksiin.
nen)
Suosittelemme käyntiä valtuutetul-
(1) Ajovalo (lähi-/kaukovalo) (Lamp-
(5) Etusuuntavilkun polttimo
(LED-
la KIA-jälleenmyyjällä tai huollon
pu-tyyppinen)
tyyppinen)
yhteistyökumppanilla.
(2) Etusuuntavilkun polttimo
(poltti-
(6) Päiväajovalo/seisontavalo
(LED-
motyyppinen)
tyyppinen)
(3) Ajovalo
(lähi-/kaukovalo)
(LED-
(7) Etusumuvalo (polttimo-/LED-tyyp-
tyyppinen)
pinen)
7
93
Huolto

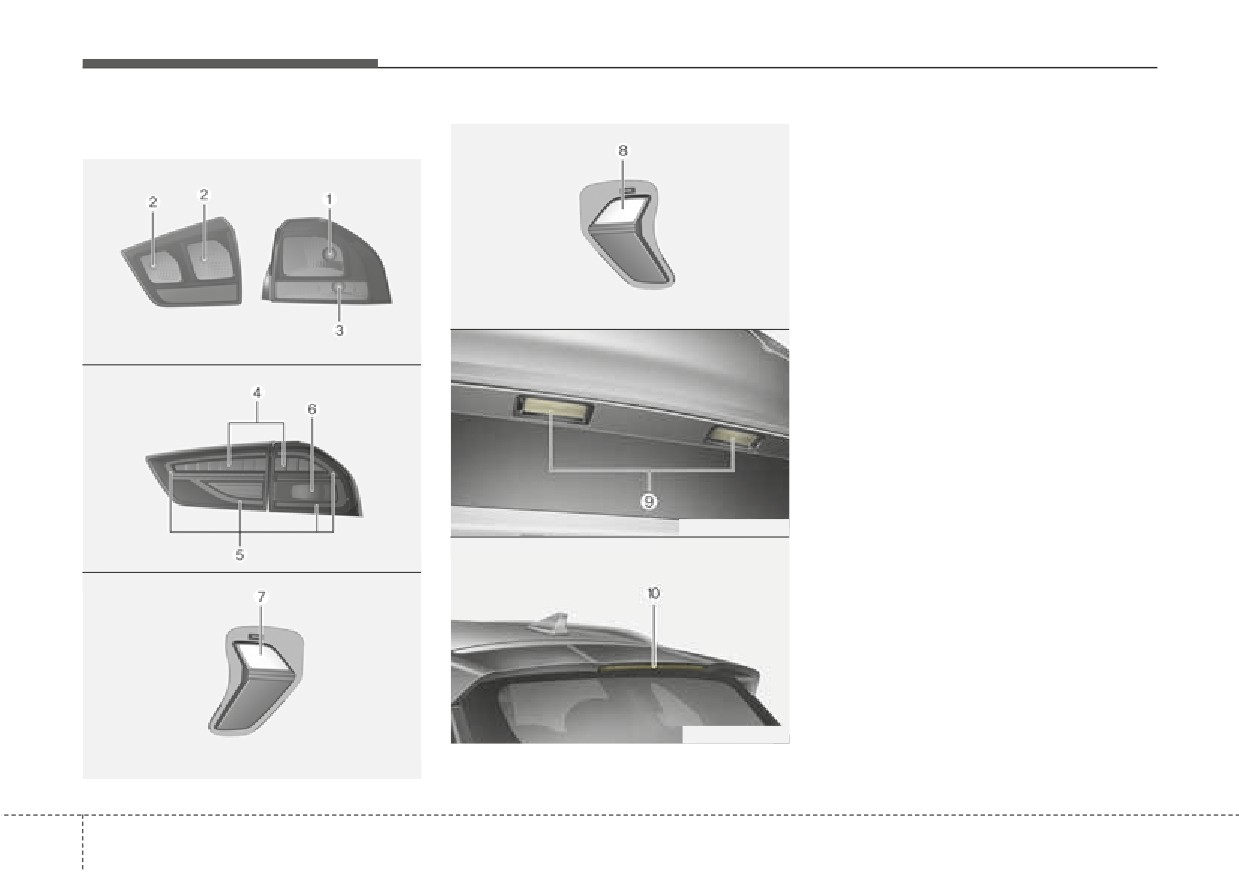

Polttimon sijainti (takana)
■ Peruutusvalo
(1) Jarru- ja takavalo
(polttimotyyp-
pinen)
■ Takavaloumpio - tyyppi A
(2) Takavalo (polttimotyyppinen)
(3) Takasuuntavilkku
(polttimotyyp-
pinen)
(4) Jarruvalo (LED-tyyppinen)
(5) Takavalo (LED-tyyppinen)
(6) Takasuuntavilkku
(polttimotyyp-
ODEP079104L
pinen)
■ Rekisterikilven valo
ODE076031
(7) Takasumuvalo (LED-tyyppinen)
■ Takavaloumpio - tyyppi B
(8) Peruutusvalo (polttimotyyppinen)
(9) Rekisterikilven valo (polttimotyyp-
pinen)
(10) Lisäjarruvalo (LED-tyyppinen)
ODEP079056L
■ Lisäjarruvalo
ODEP079102
■ Takasumuvalo
ODEP079055L
ODEP079104
7
94
