Автомобиль LADA GRANTA 2190. Каталог деталей и сборочных единиц (2011 год) - часть 1
СОДЕРЖАНИЕ
Правила пользования каталогом ....... 4

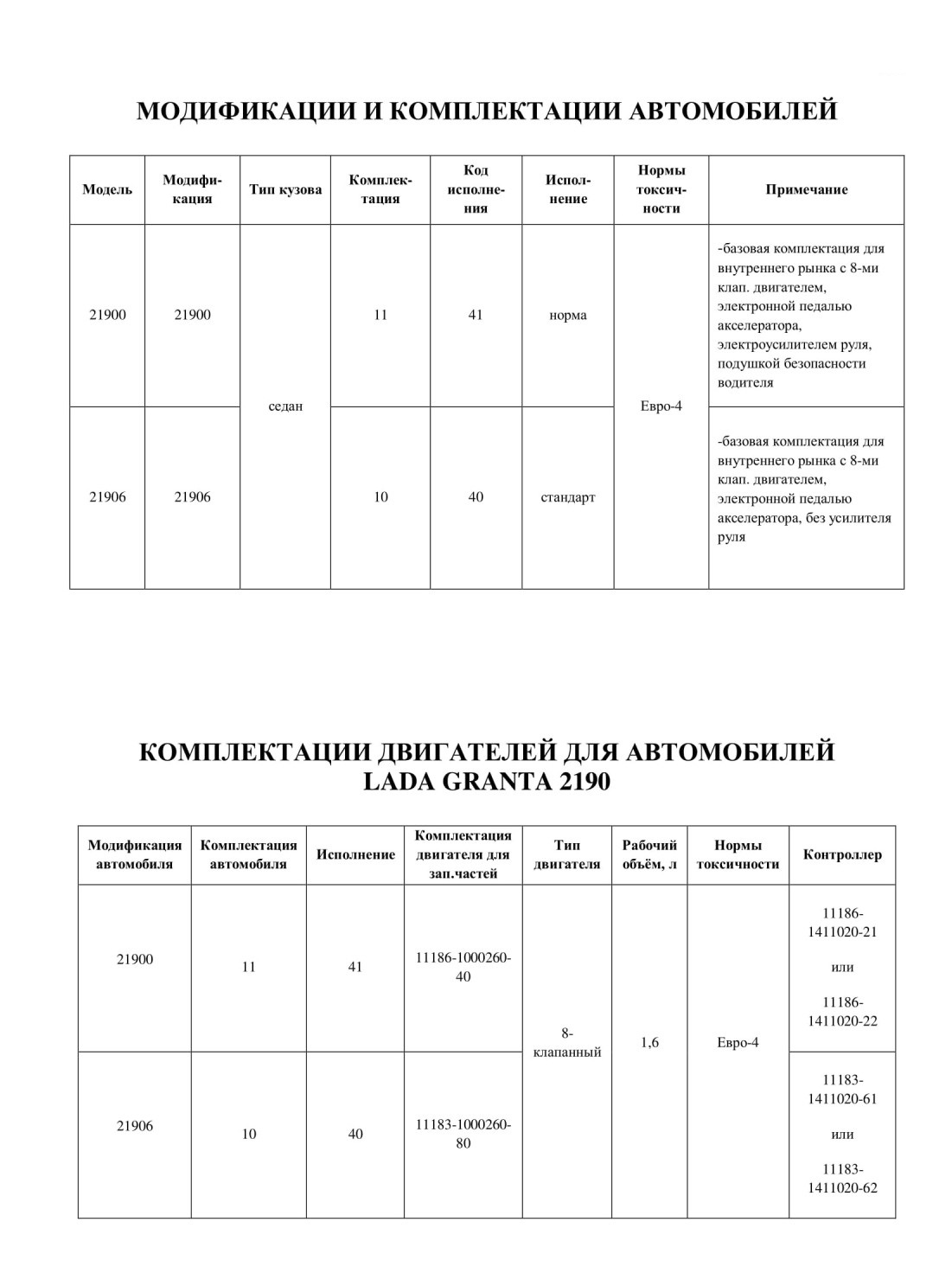

Модификации и комплектации автомобилей. ..... 7
Комплектации двигателей для автомобилей LADA GRANTA . . 7
Перечень иллюстраций ......... 8
Иллюстрации и перечни деталей и сборочных единиц:

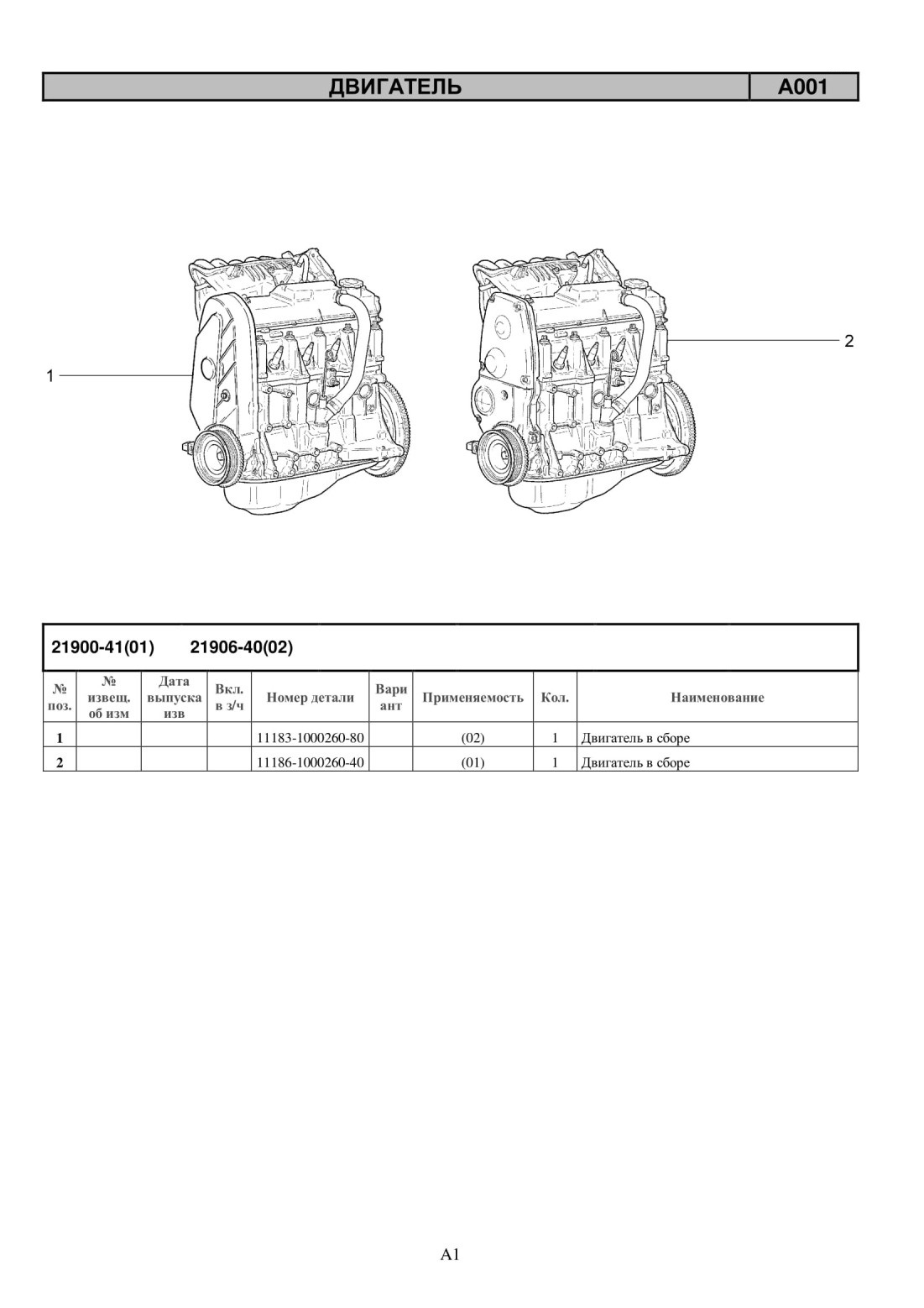

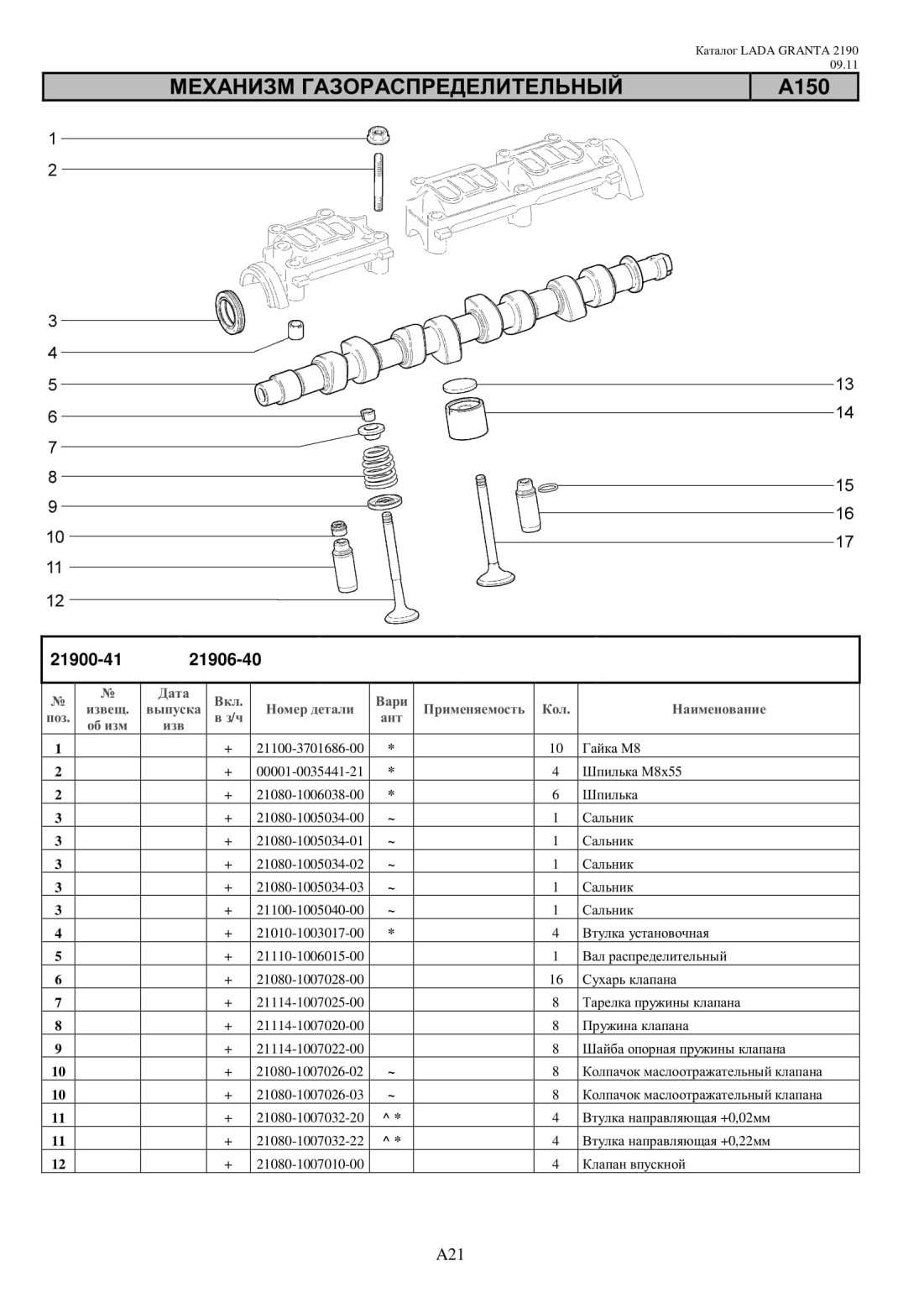

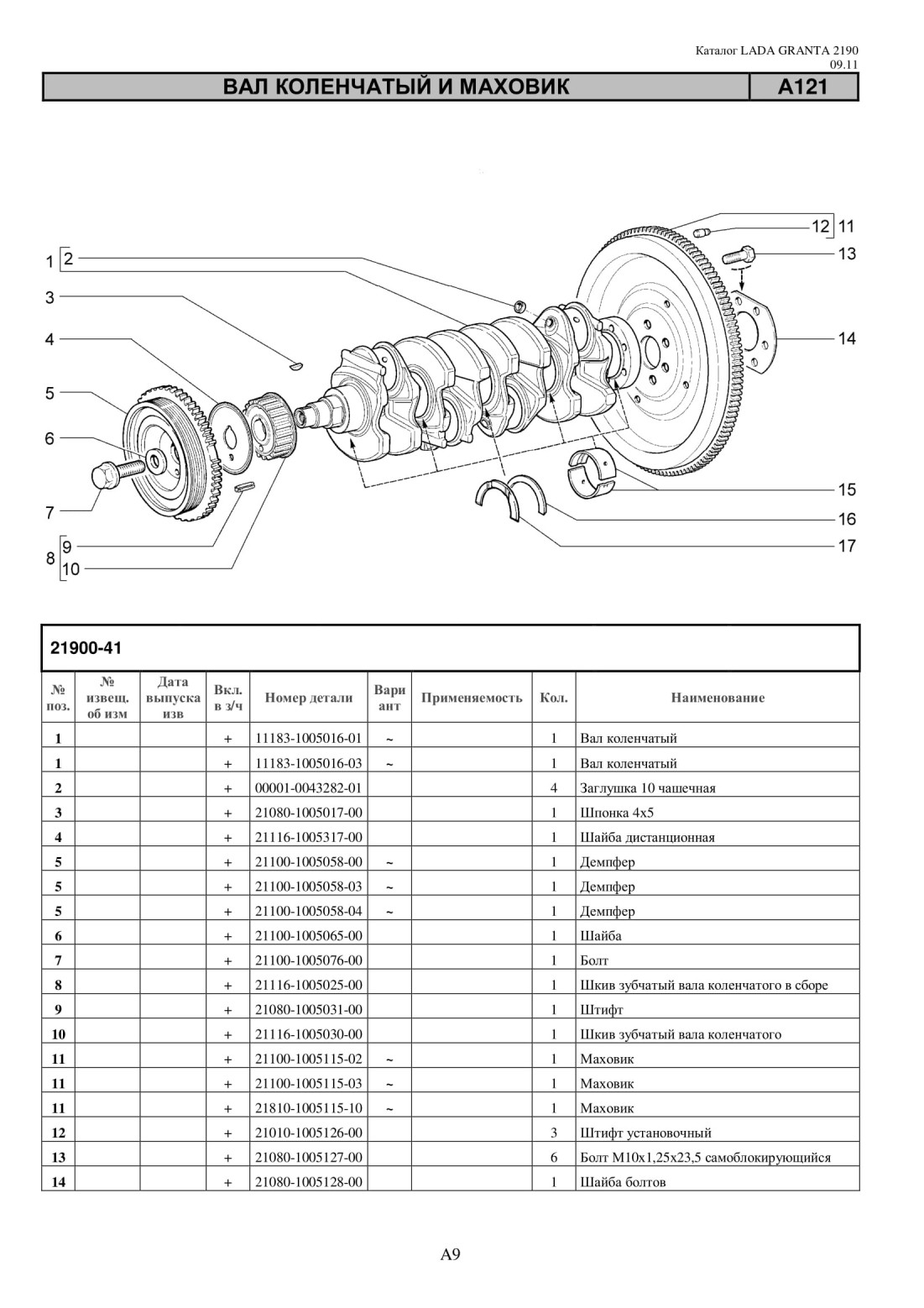

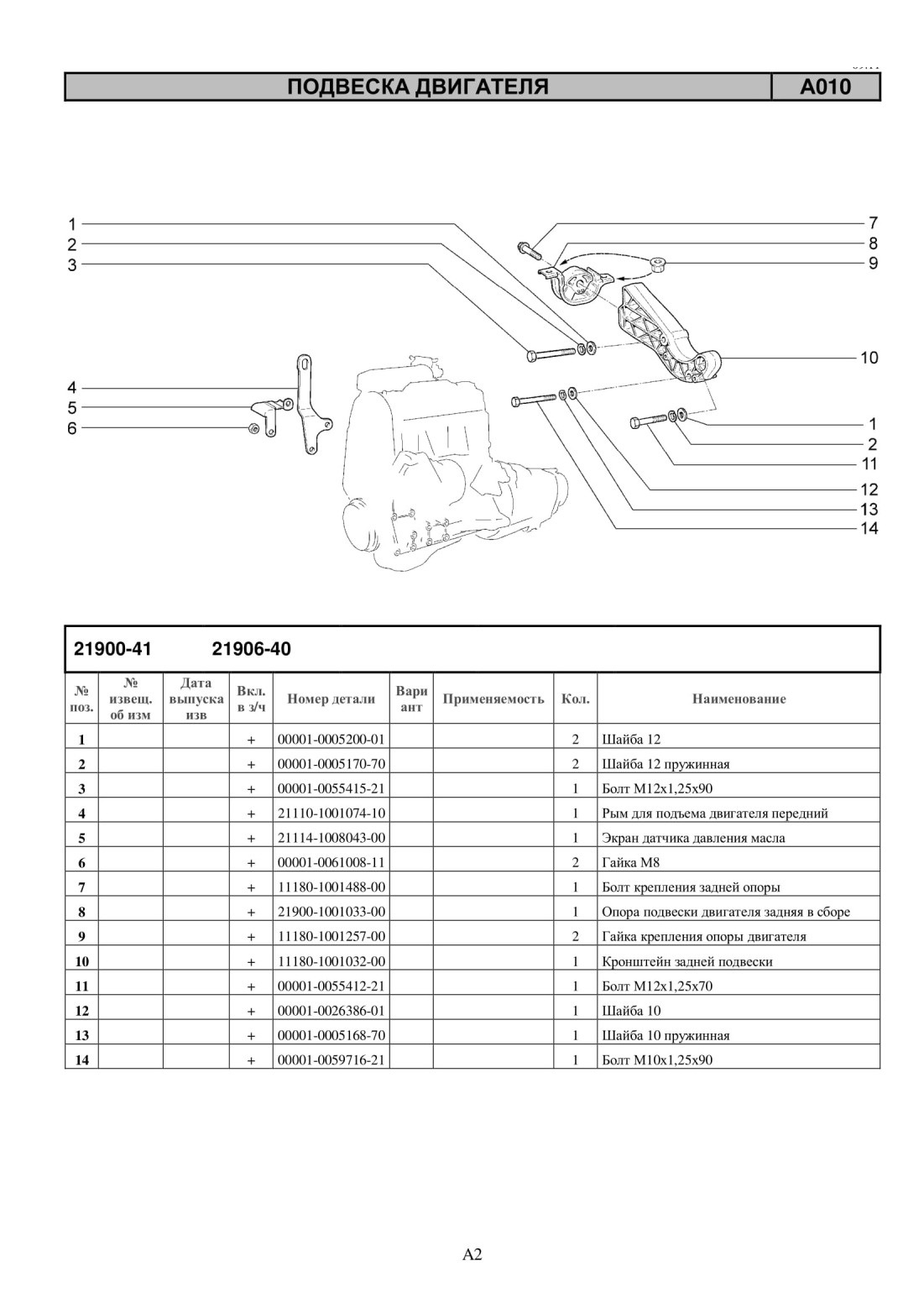

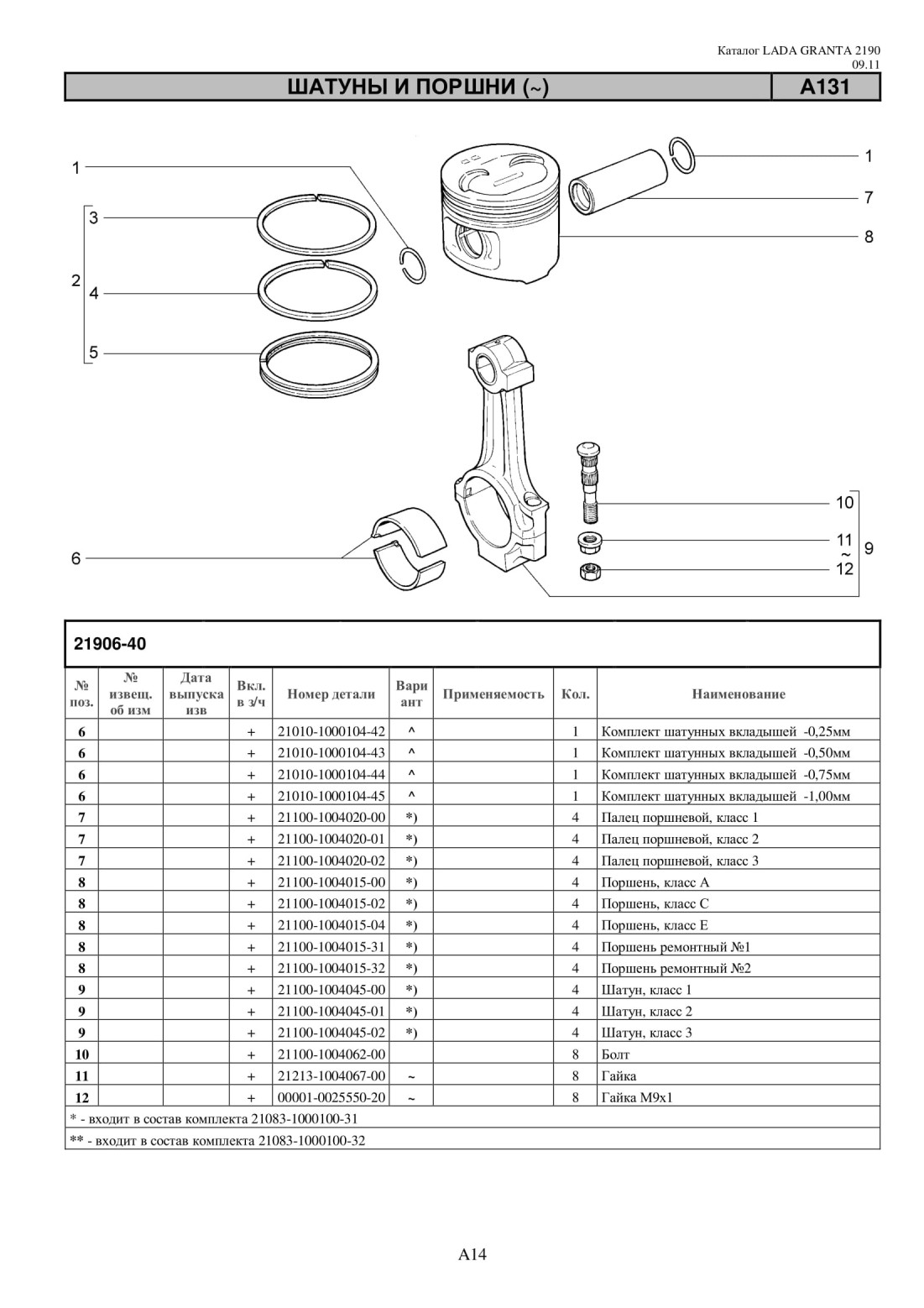

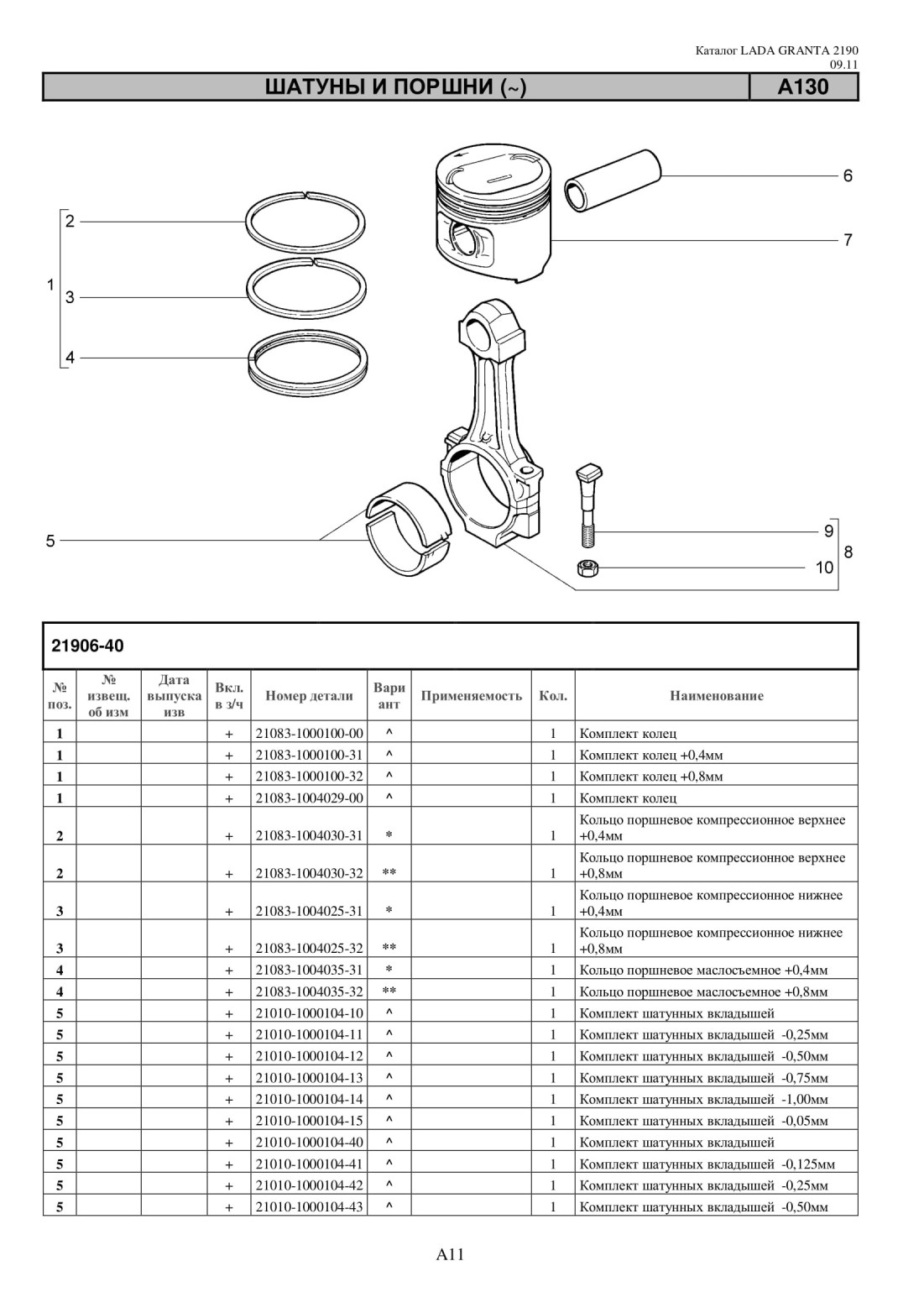

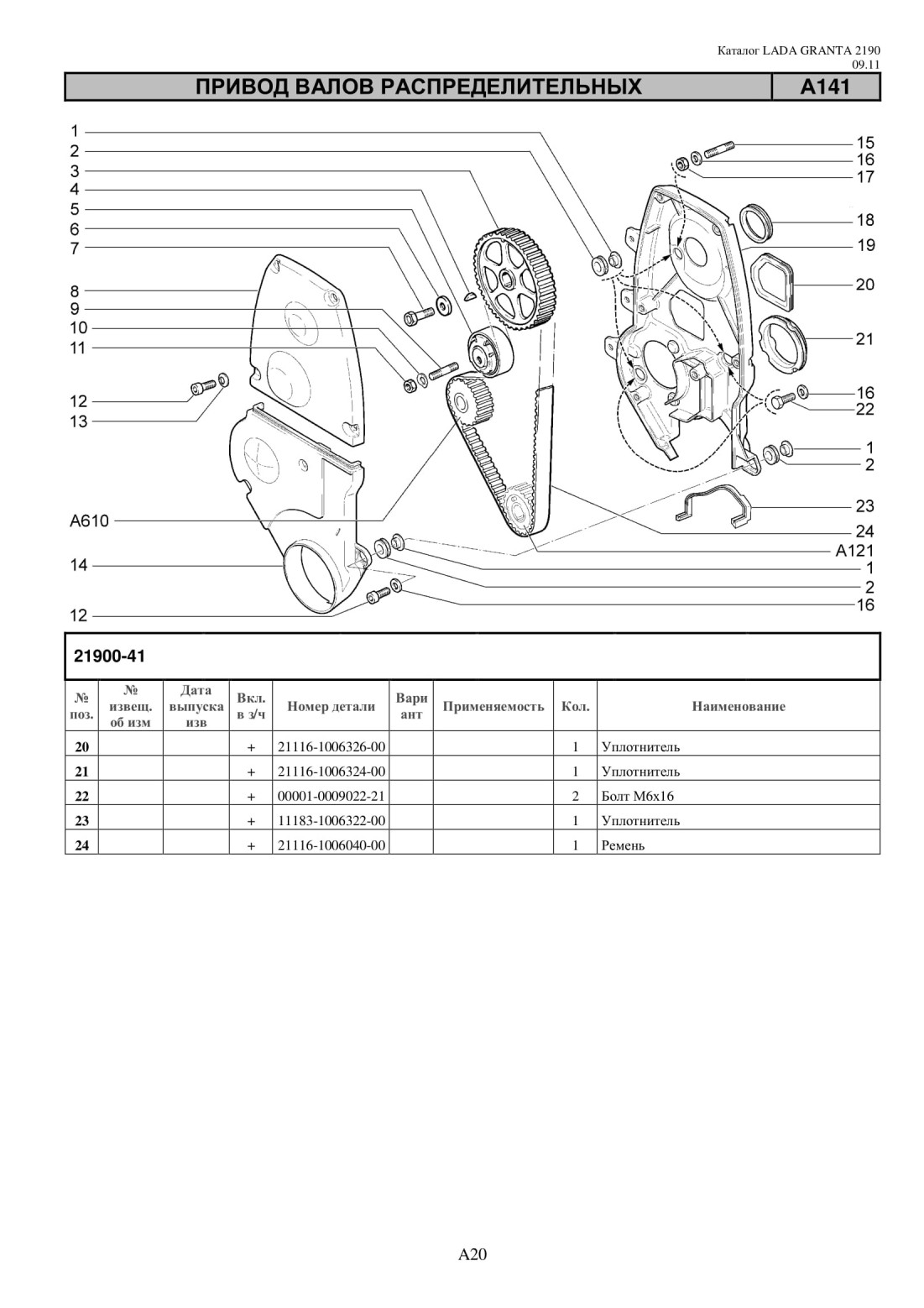

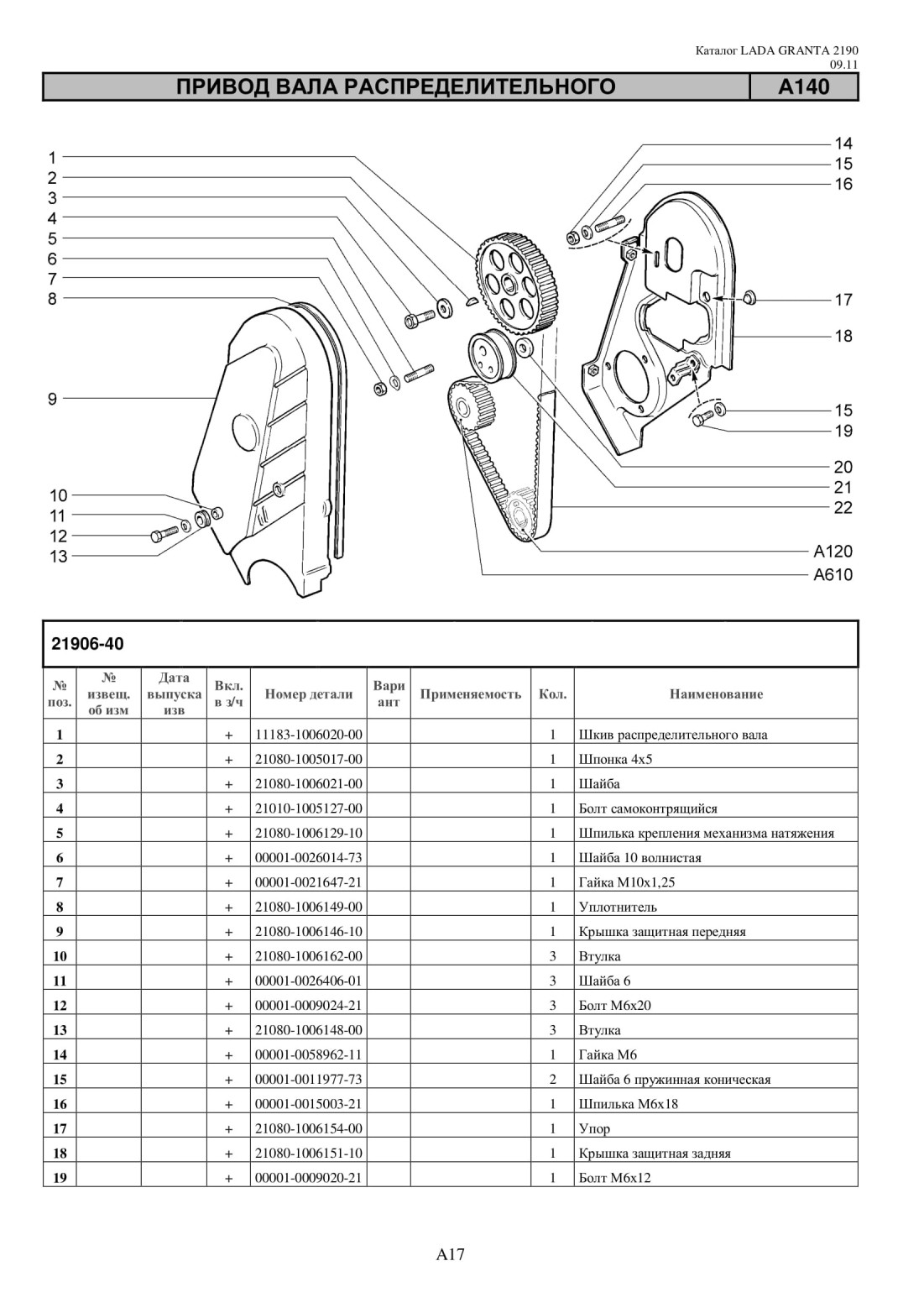

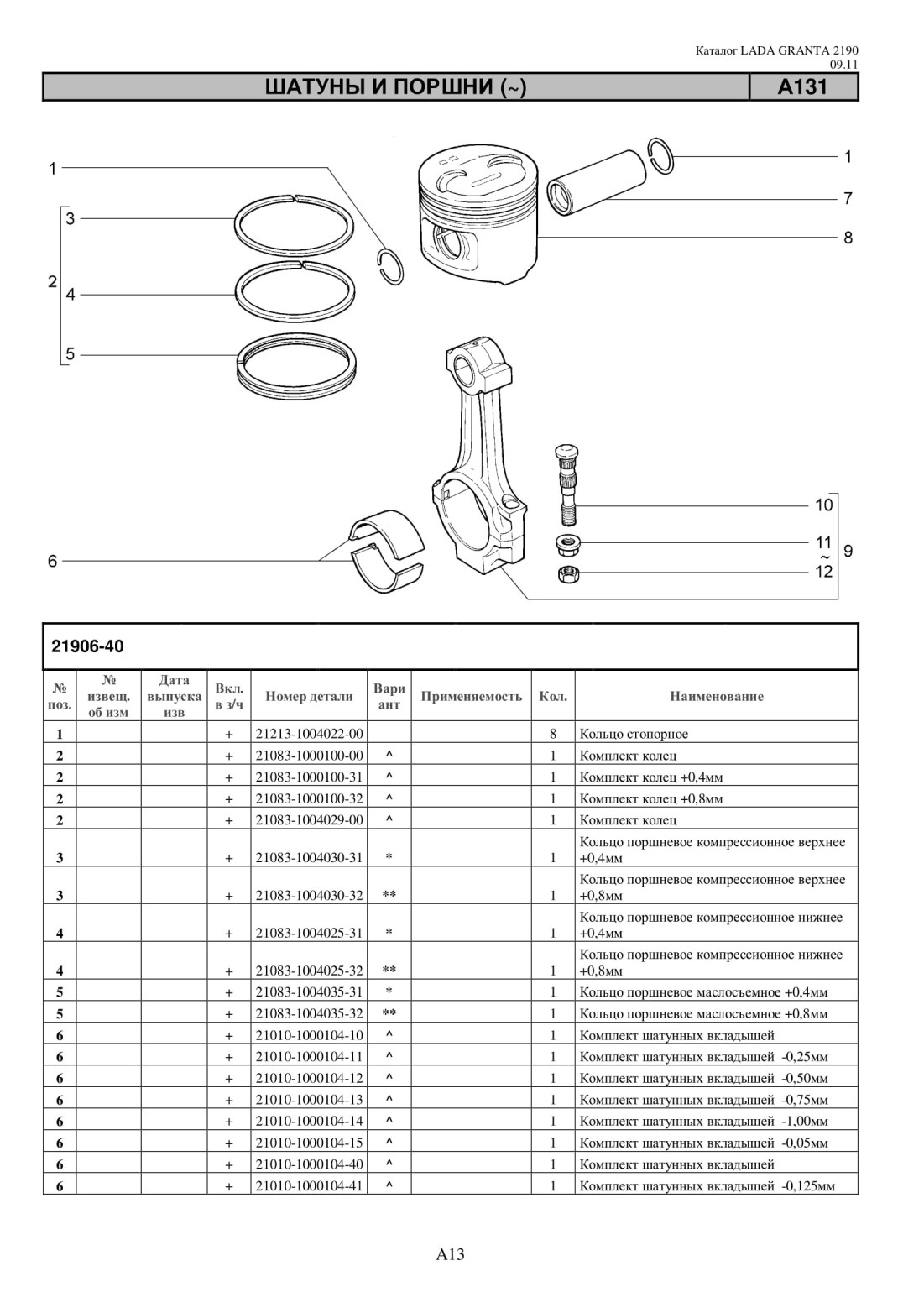

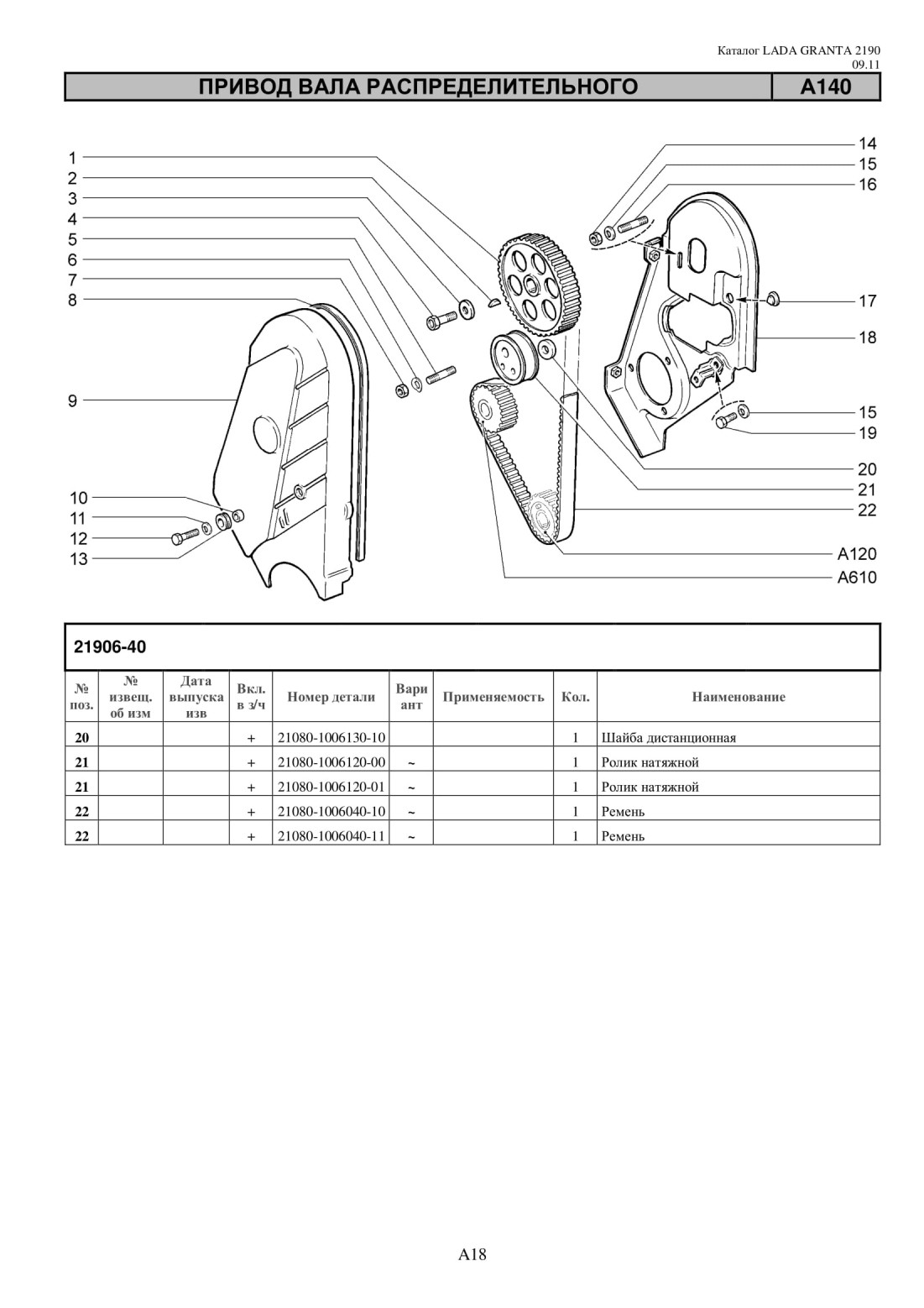

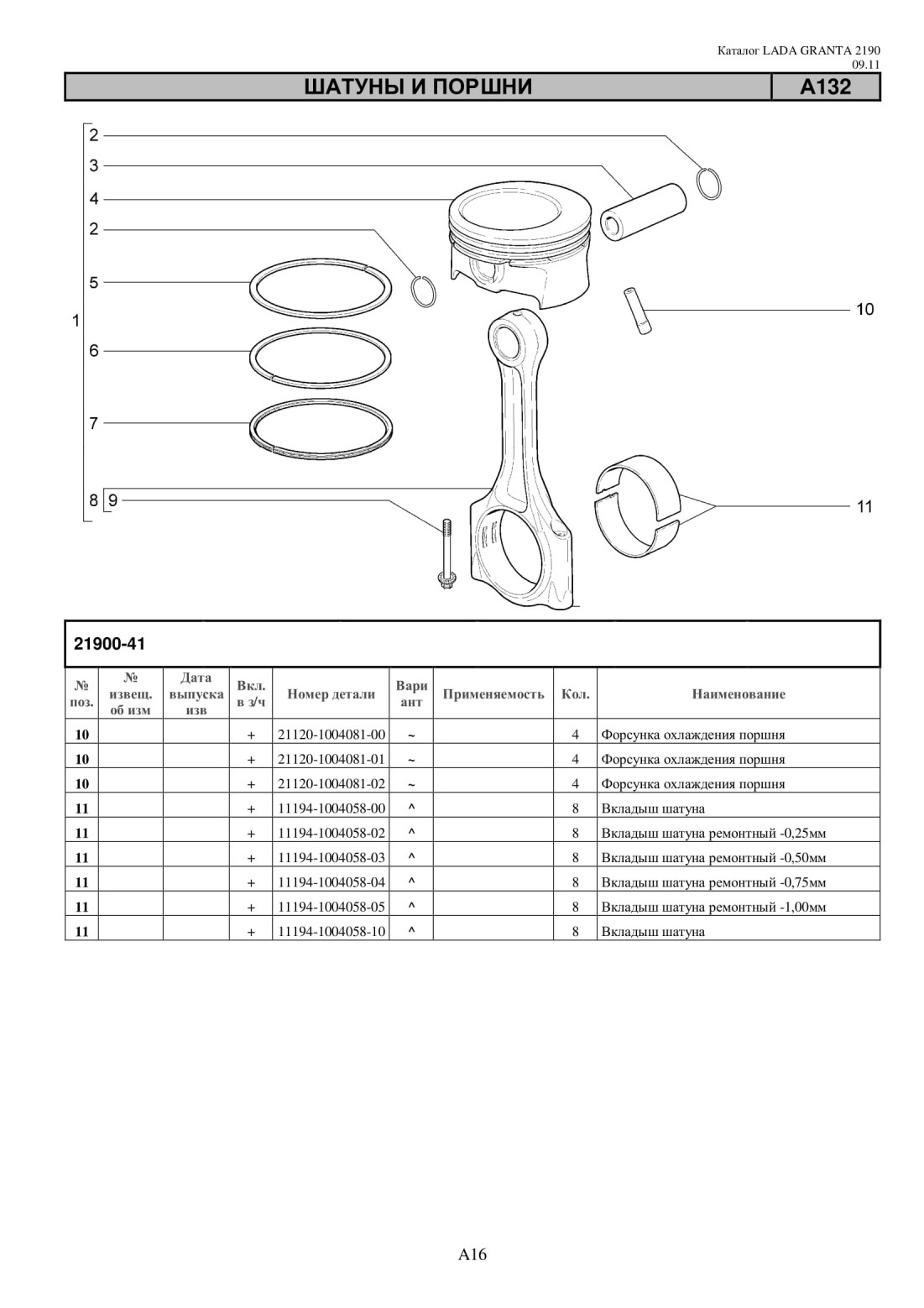

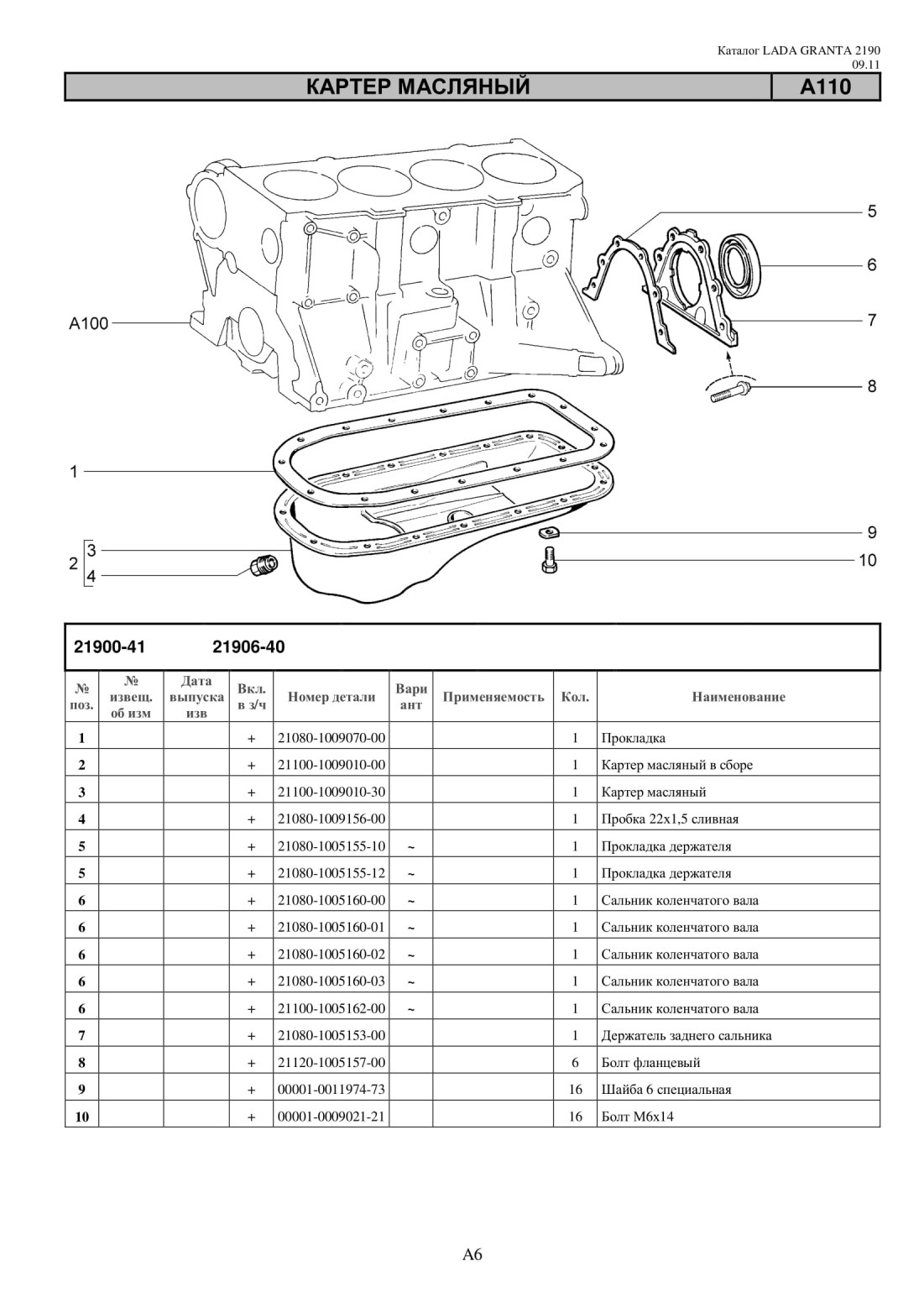

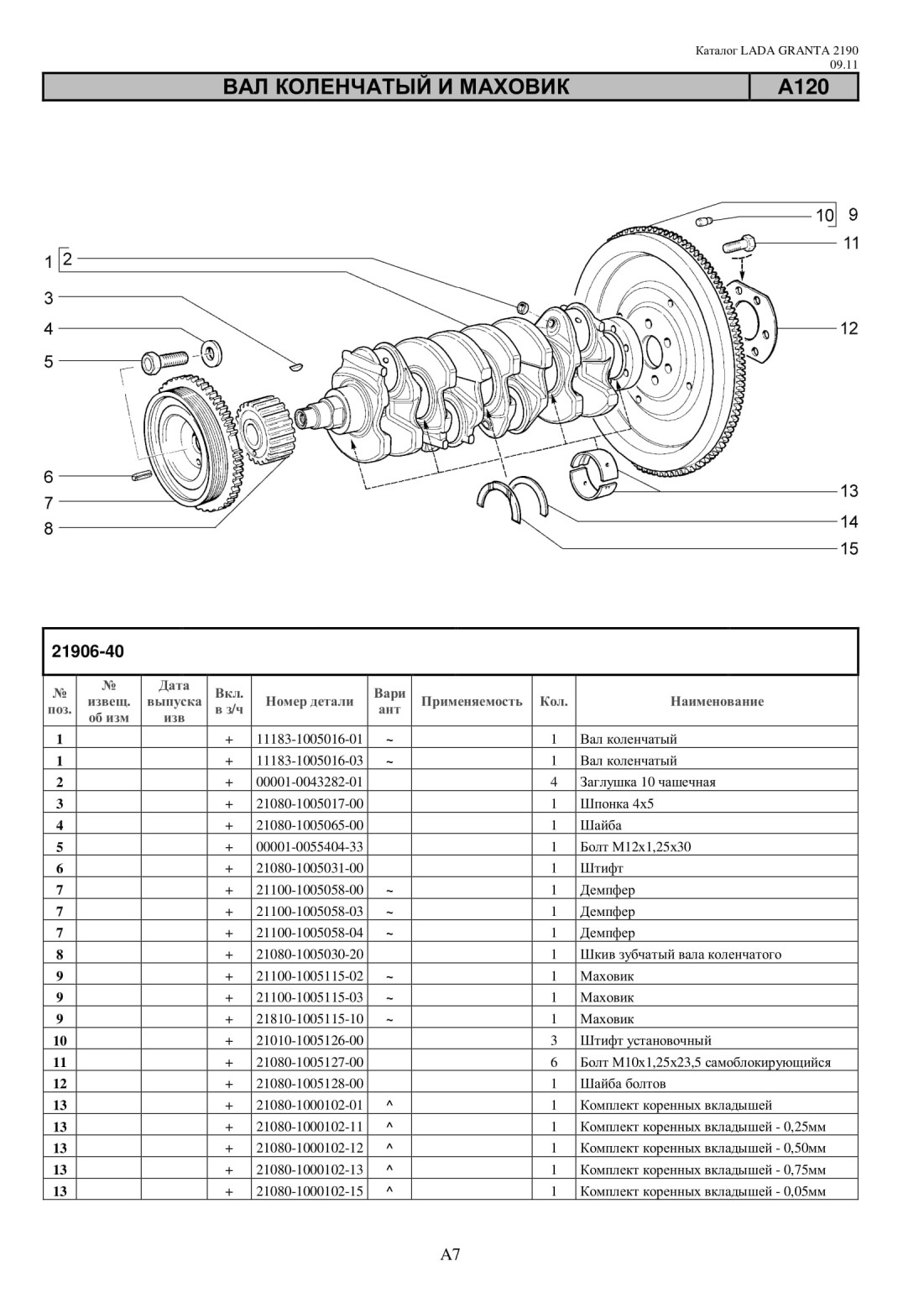

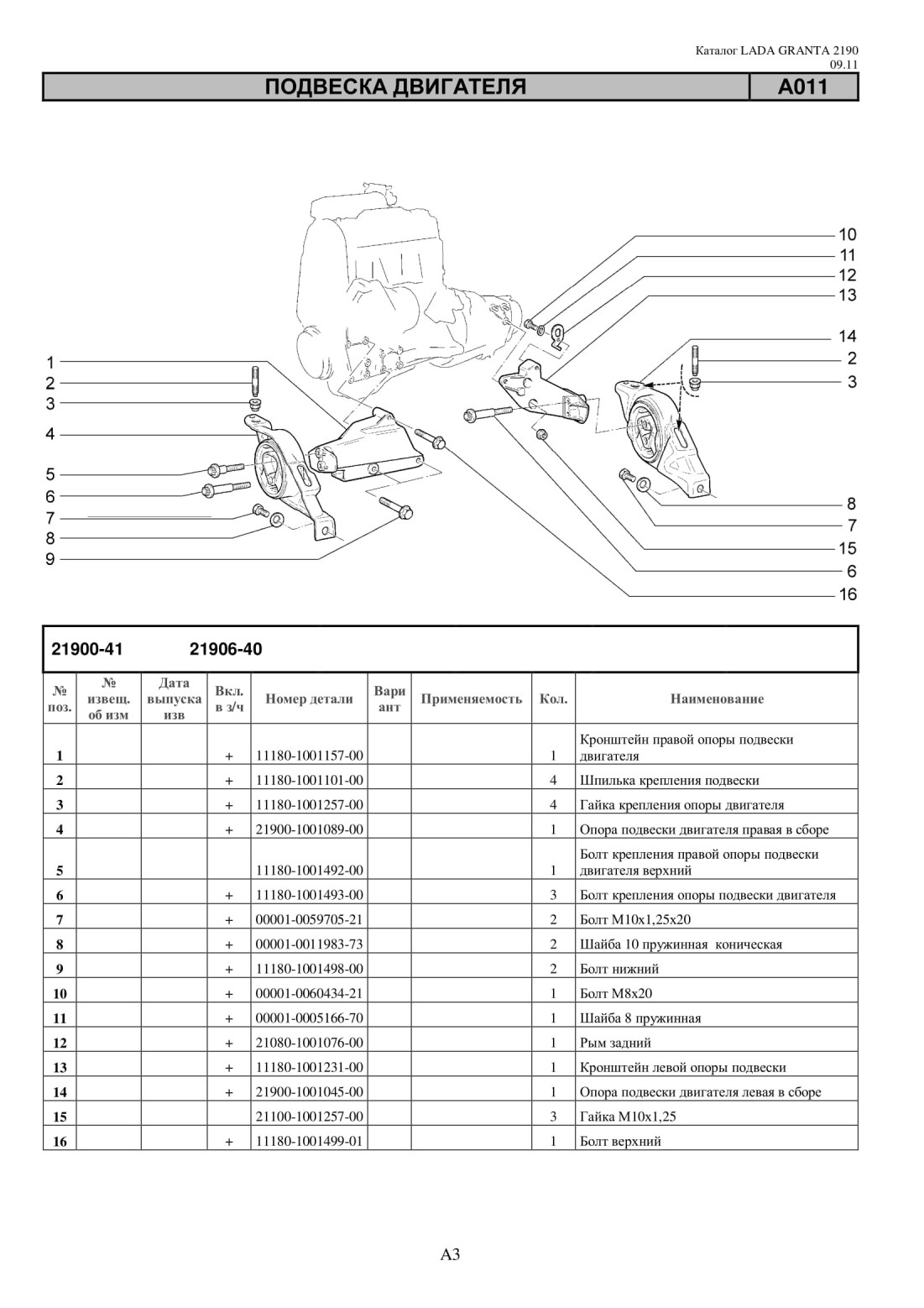

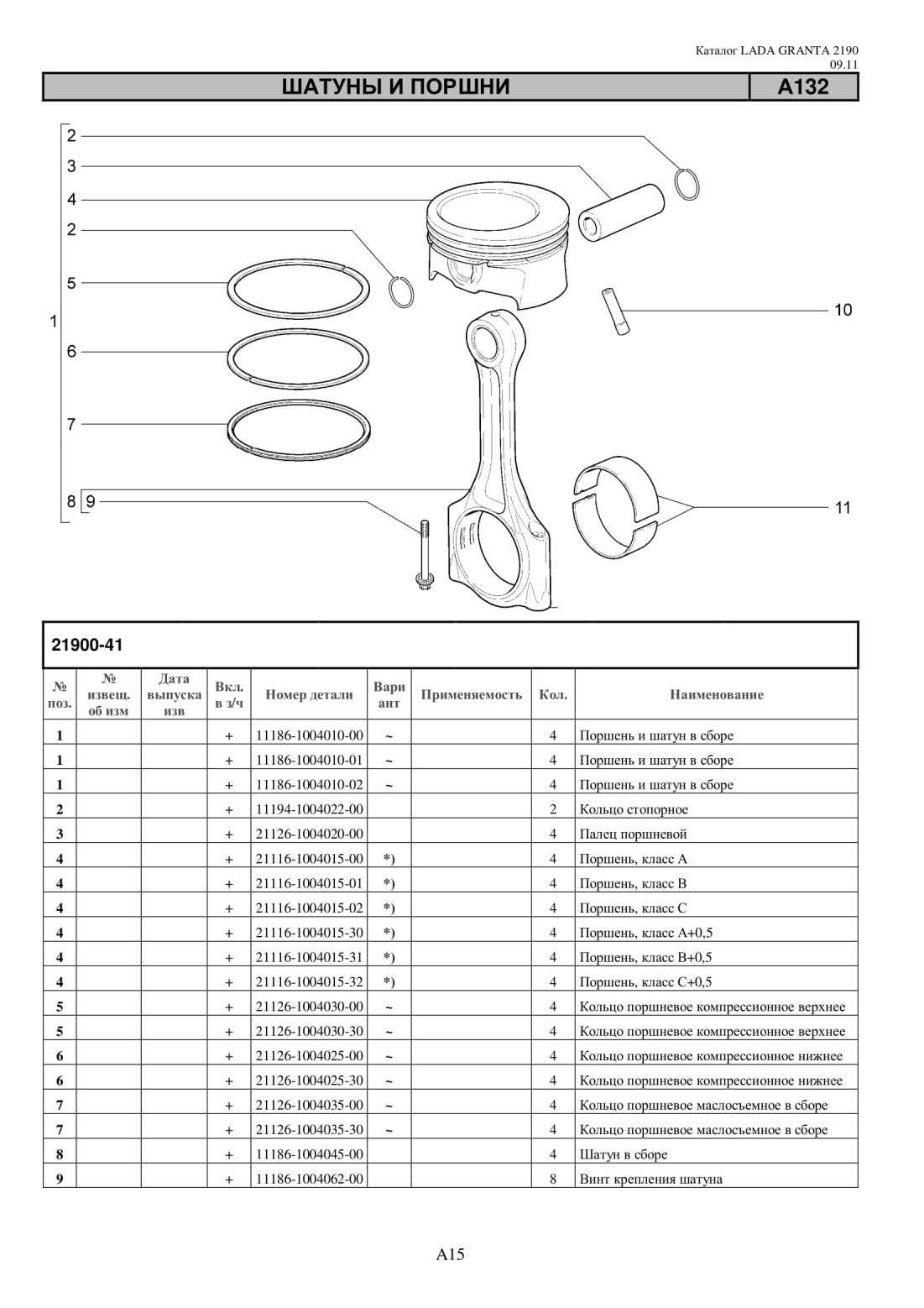

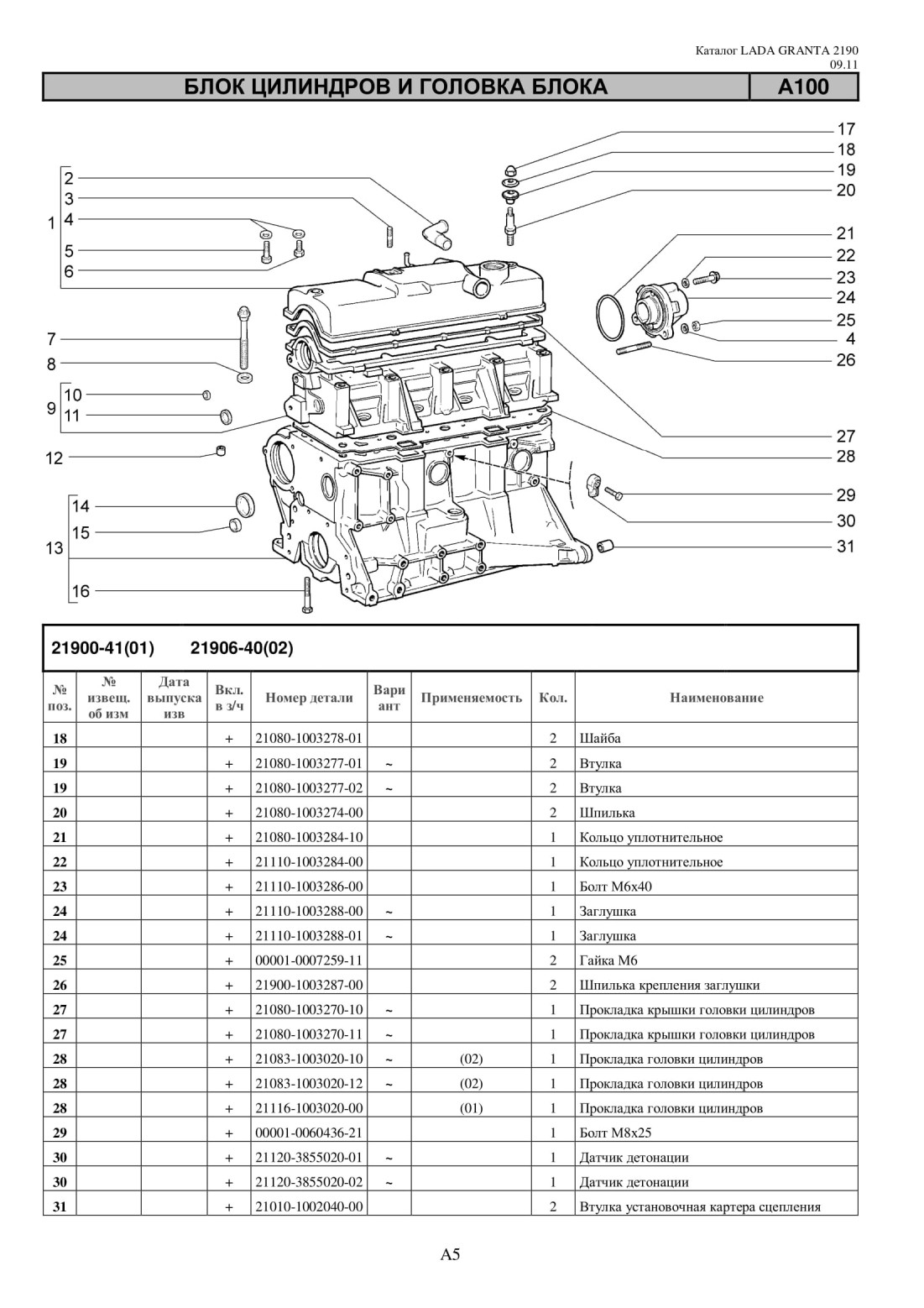

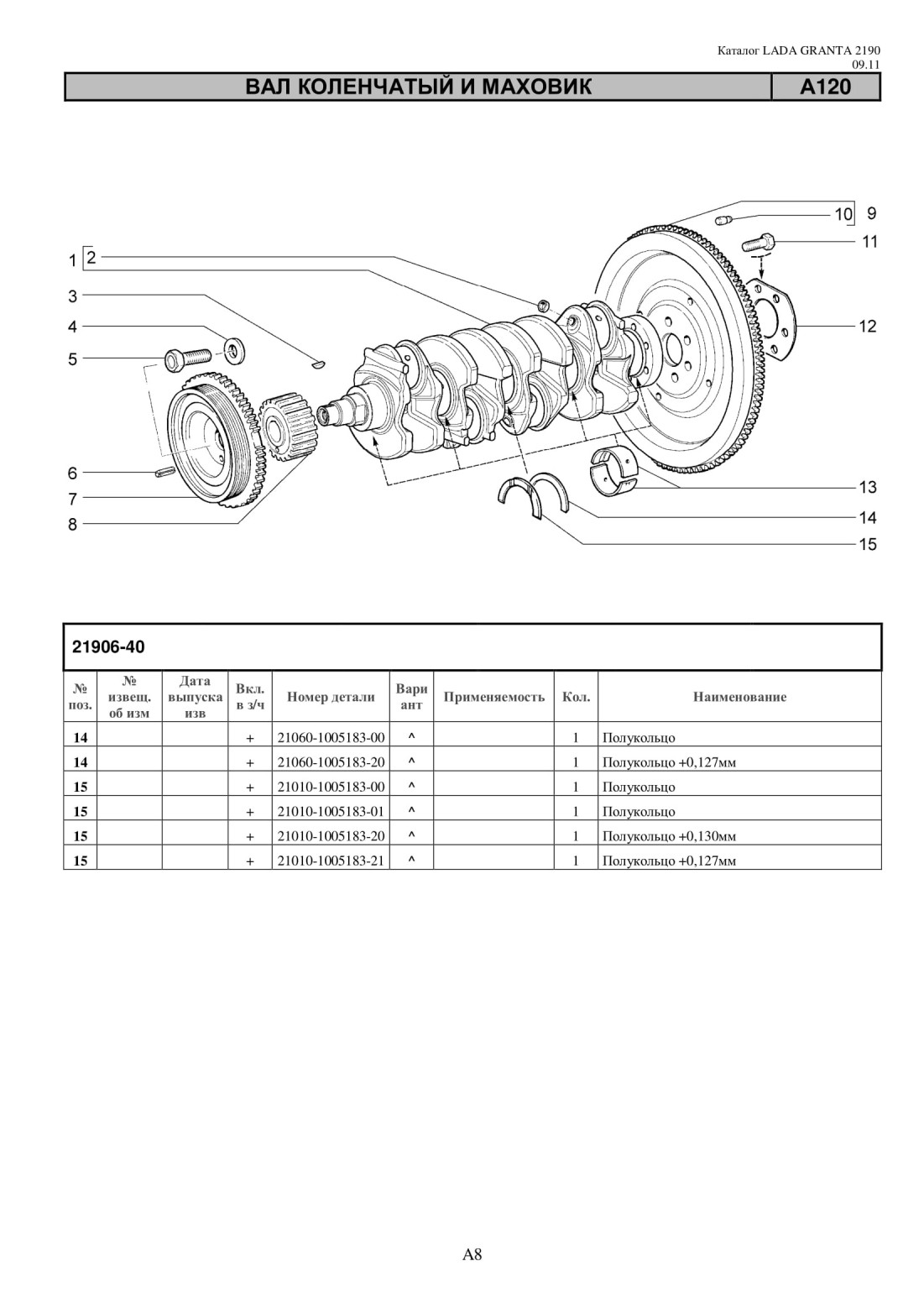

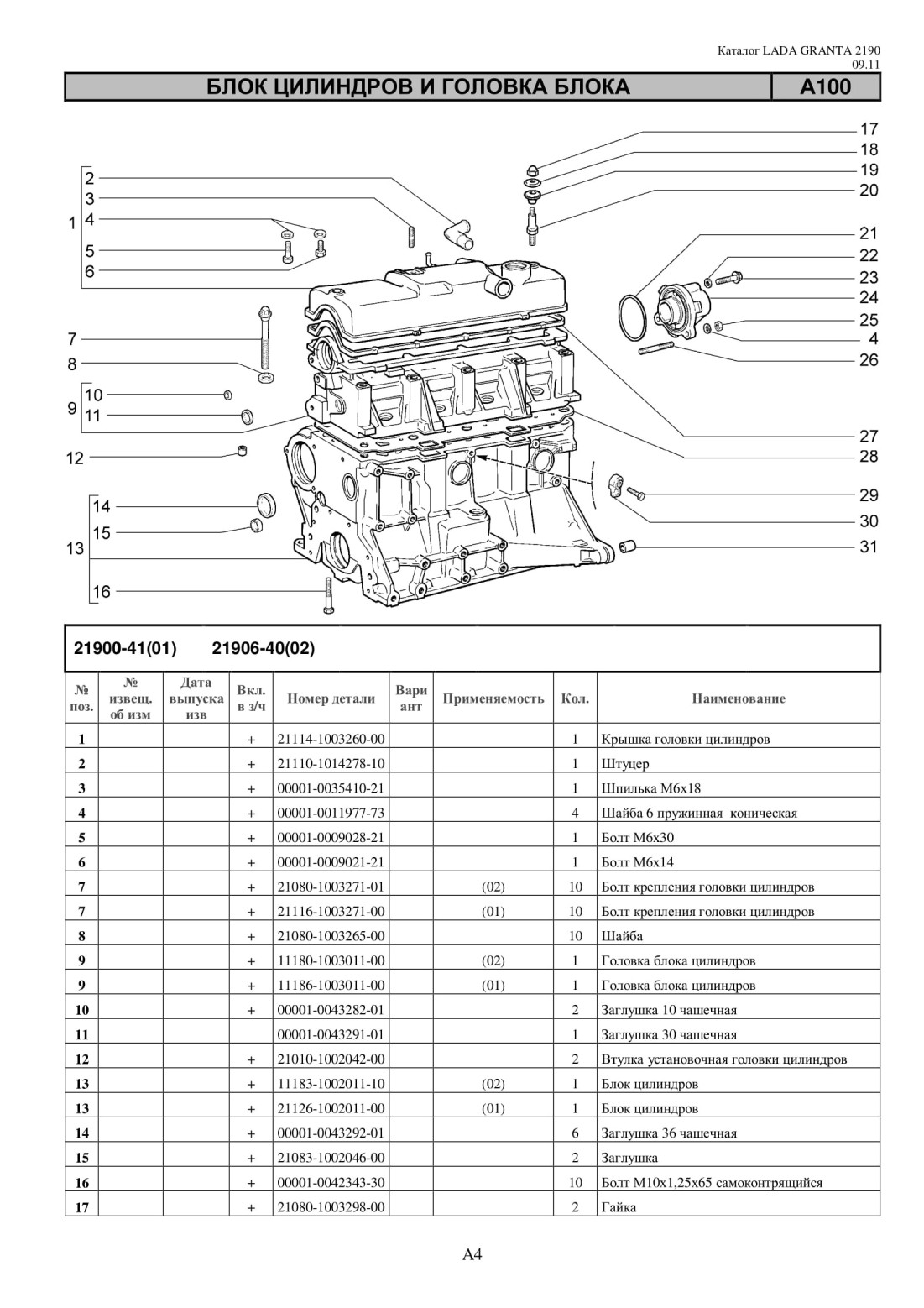

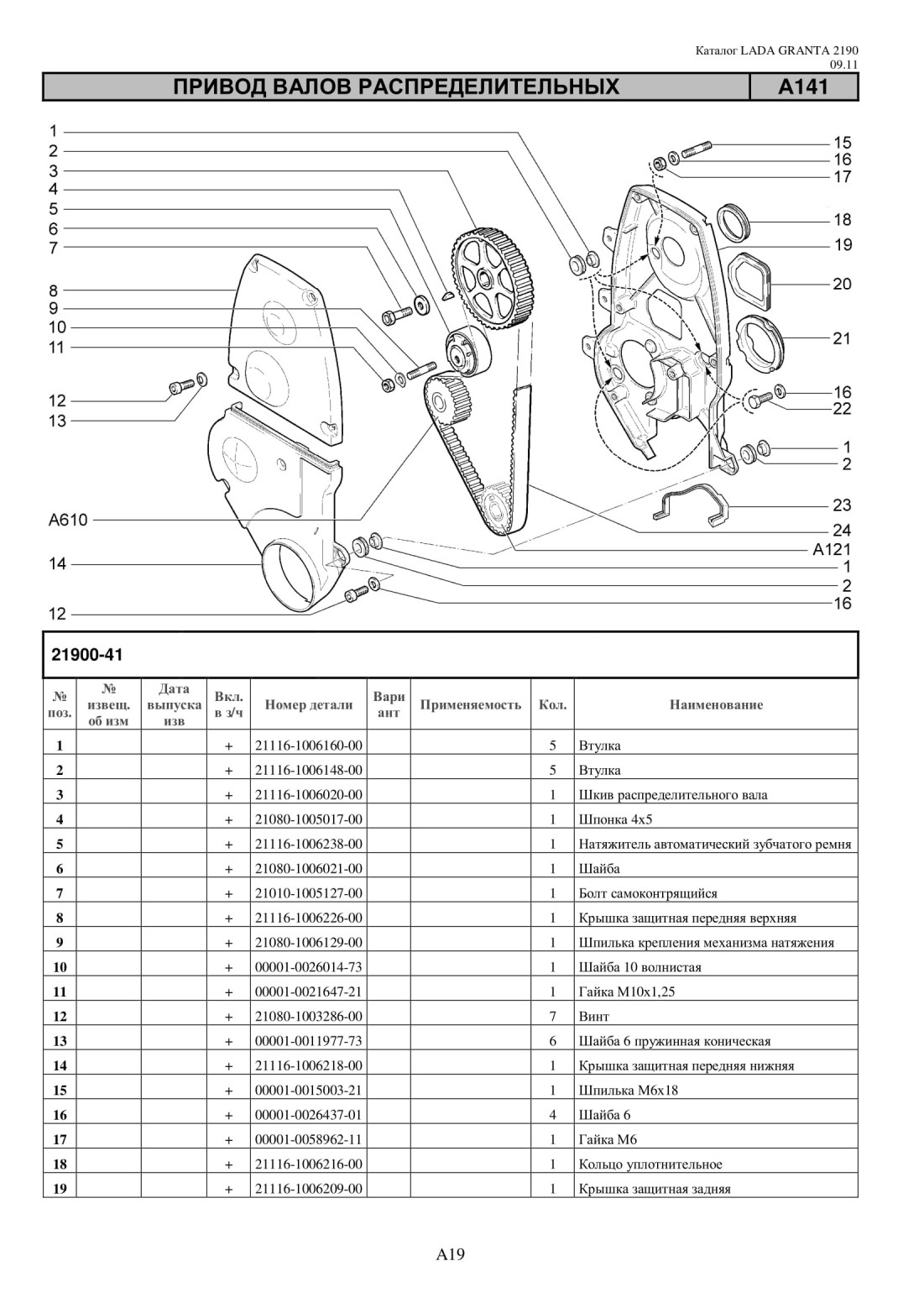

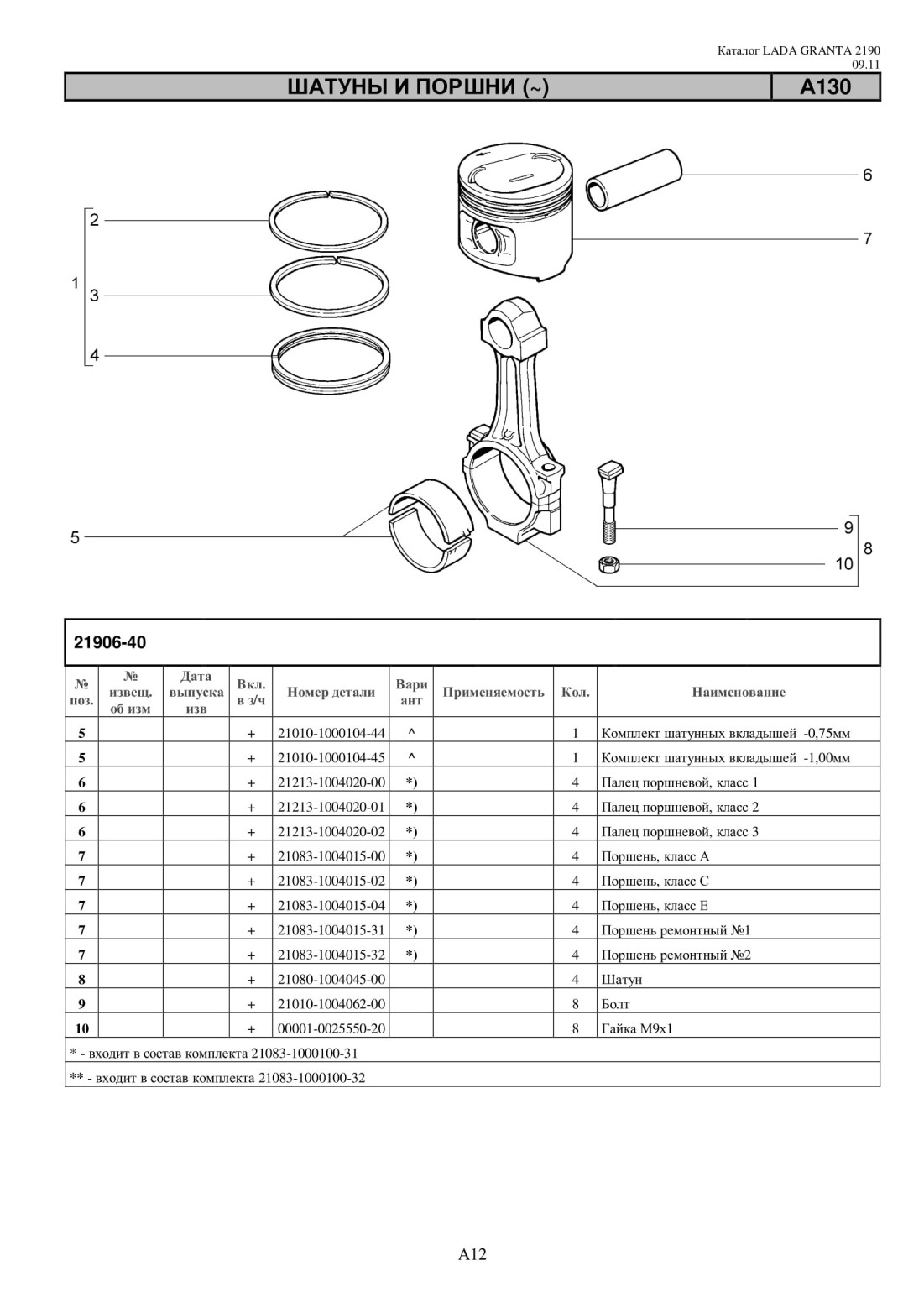

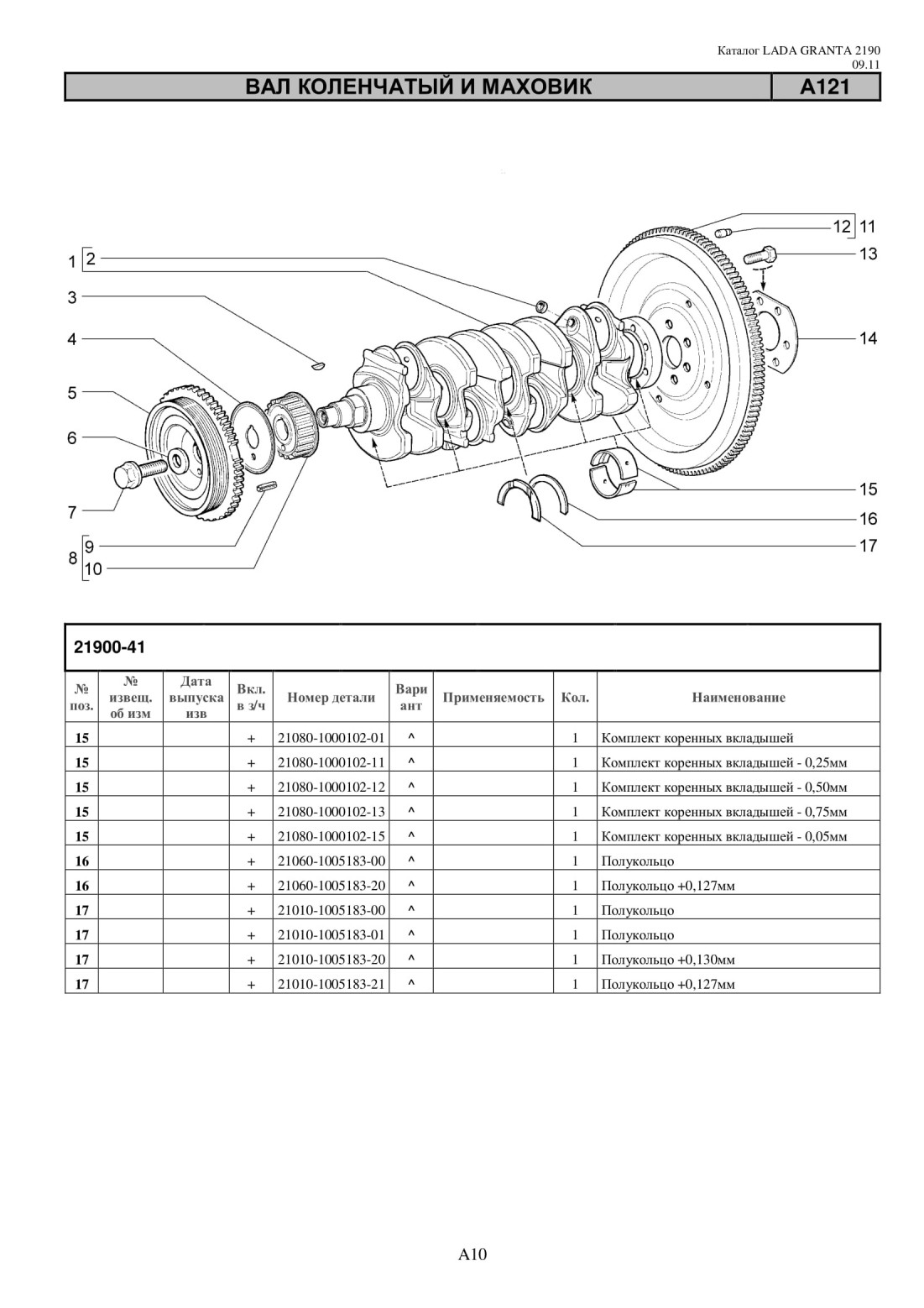

Двигатель .......... А
Трансмиссия ......... В
Тормозная система ........ С
Управление рулевое, подвеска и колеса ..... D
Устройства вспомогательные ....... Е
Электрооборудование ........ К
Кузов........... М
Инструмент.......... Y
Заглушки .......... Z
Таблицы:
Таблицы нормалей. ........ N
Арматура жгутов проводов ....... АП
Сальники .......... S
Подшипники ......... АВ
Номерной указатель ......... УН
ПРАВИЛА ПОЛЬЗОВАНИЯ КАТАЛОГОМ
В основном разделе Каталога «Иллюстрации и перечни деталей и сборочных
единиц» детали и сборочные единицы размещены по функциональному

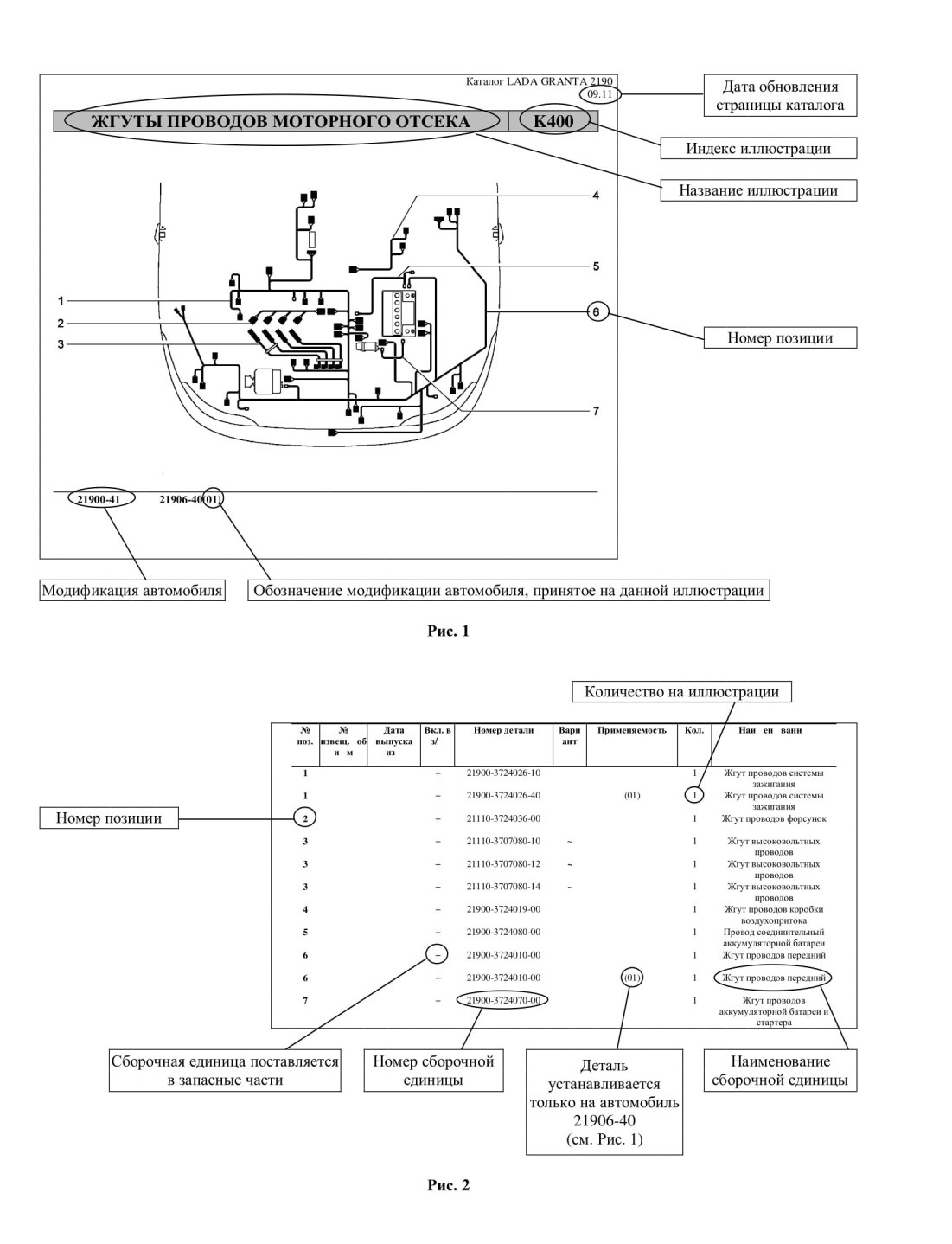

признаку. К каждой иллюстрации (см. рис. 1) приложен перечень показанных
на ней деталей и сборочных единиц, оформленный в виде таблицы (см.
рис.2).
В «Таблицах» приведены стандартизованные детали, сальники и подшипники
качения, дан рисунок каждой детали с указанием основных размеров.
В разделе «Номерной указатель» перечислены в порядке возрастания номеров
детали и сборочные единицы, включенные в Каталог, с указанием индекса
иллюстрации и номера позиции.
Чтобы по функции детали определить ее номер, необходимо: в «Перечне
иллюстраций» узнать индекс иллюстрации, по индексу найти иллюстрацию, на
иллюстрации определить номер позиции, по номеру позиции определить номер
детали.
Чтобы по номеру найти деталь на иллюстрации, необходимо:
в «Номерном указателе» определить индекс иллюстрации и номер позиции,
по индексу найти иллюстрацию,
на иллюстрации по номеру позиции найти деталь.

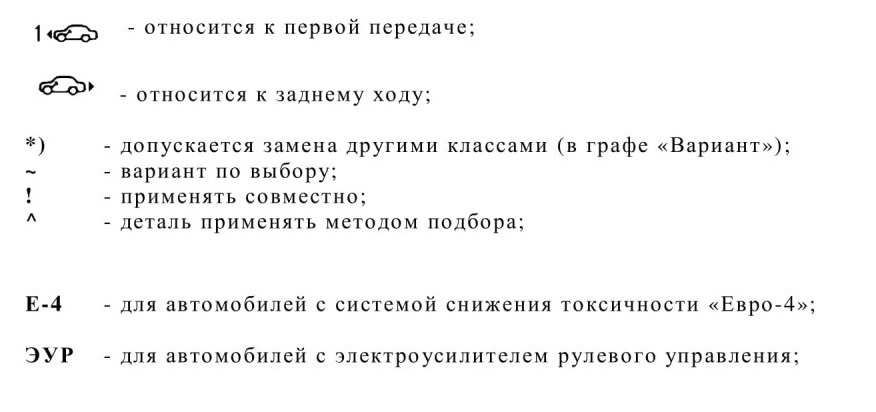

Ниже приведены условные обозначения, встречающиеся в каталоге.
