LADA Granta. Руководство по эксплуатации автомобиля и его модификаций (2021 год) - часть 1

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ОПИСАНИЕ АВТОМОБИЛЯ

I. КУЗОВ И САЛОН

КЛЮЧИ

К автомобилю прилагаются два ключа зажигания (рис. 1а,

1б) со встроенными в головку ключа специальными кодиру-

ющими устройствами. Рабочий ключ 1 и обучающий ключ 2.

Рис. 1в. Ключ выключателя

Рис. 1г. Ключ выключателя

зажигания

зажигания с ПДУ

(в вариантном исполнении)

Ключ выключателя зажигания с черным кольцом 5 под вин-

том, рис. 1в, совмещает в себе функции:

- ключа замков дверей;

- ключа выключателя зажигания;

- рабочего ключа иммобилизатора*.

Рис. 1а. Ключи для автомобиля

В вариантном исполнении вместо рабочего ключа к авто-

мобилю прилагается ключ с пультом дистанционного управ-

ления с выкидным лезвием (рис. 1г), который также выполня-

ет все вышеуказанные функции.

* Иммобилизатор блокирует пуск двигателя и обеспечивает допол-

нительную защиту автомобиля от несанкционированного использо-

вания. Помните, что иммобилизатор является лишь дополнительным

барьером на пути злоумышленника и не обеспечивает абсолютную

и полную защиту Вашего автомобиля от несанкционированного ис-

Рис. 1б. Ключи для автомобиля (в вариантном исполнении)

пользования.

7

-------------------------------------------------------------------------------------------------------------------------------------------------------------

В исходном состоянии лезвие ключа сложено в пульт. В сло-

женном состоянии пульт удобно носить в кармане, сумке и

т.д. Для запуска двигателя лезвие ключа необходимо выдви-

нуть нажатием на кнопку 6 выброса/складывания лезвия

ключа.

Ключ выключателя зажигания с красным кольцом 5 под вин-

том совмещает в себе функции:

- ключа замков дверей;

- ключа выключателя зажигания;

Рис. 1д. Ключи для автомобиля Рис. 2a. Пульт дистанционного

- обучающего ключа иммобилизатора*.

(в вариантом исполнении)

управления

ВНИМАНИЕ!

Ключ с красной меткой совмещает в себе функции:

Обучающий ключ выключателя зажигания необходимо

- ключа замков дверей и крышки багажника/двери задка;

хранить отдельно и не носить на одной связке с рабочим

- ключа выключателя зажигания;

ключом и использовать его только при утере рабочего

- обучающего ключа иммобилизатора*.

ключа.

ВНИМАНИЕ!

В вариантном исполнении к автомобилю прилагаются два

Ключ выключателя зажигания с красной меткой на торце

ключа зажигания (рис.1д) со встроенными в головку ключа

необходимо хранить отдельно и не носить на одной

специальными кодирующими устройствами. Ключ выключа-

связке с рабочим ключом и использовать его только при

теля зажигания с черной меткой на торце совмещает в себе

утере рабочего ключа.

функции:

- ключа замков дверей и крышки багажника/двери задка;

- ключа выключателя зажигания;

- рабочего ключа иммобилизатора*.

* Иммобилизатор блокирует пуск двигателя и обеспечивает допол-

нительную защиту автомобиля от несанкционированного использо-

вания. Помните, что иммобилизатор является лишь дополнительным

барьером на пути злоумышленника и не обеспечивает абсолютную

и полную защиту Вашего автомобиля от несанкционированного ис-

пользования.

8

-------------------------------------------------------------------------------------------------------------------------------------------------------------

СИСТЕМА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

• не роняйте пульт;

(в вариантном исполнении)

• не кладите на пульт тяжелые предметы;

• берегите от воздействия влаги, холода и тепла;

Система дистанционного управления предназначена для:

• не используйте в иных случаях (для открывания бутылок

- блокировки замков боковых дверей пультом дистанци-

и т.п.), кроме тех, которые указаны в руководстве по экс-

онного управления с одновременным включением режима

плуатации;

охраны;

• содержите жало ключа в чистоте, так как их загрязнения

- разблокировки замков боковых дверей пультом дистанци-

могут негативно сказаться на работе личинок замков.

онного управления с одновременным выключением режима

Если управление центральным замком с помощью пульта

охраны;

невозможно, причина неисправности может заключаться в

- управления электрическими приводами стеклоподъемни-

следующем:

ков;

• превышен радиус действия;

- включения тревожной сигнализации при нарушениях зон

• батарейка пульта разряжена (порядок замены элемента

охраны автомобиля;

питания указан в подразделе «Замена элемента питания

- выключения тревожной сигнализации дистанционно или

пульта дистанционного управления» раздела «Техническое

после включения зажигания своим ключом.

обслуживание и текущий ремонт автомобиля»;

Пульт дистанционного управления является также рабо-

• частое включение пульта за пределами его радиуса дей-

чим кодовым ключом иммобилизатора и служит для снятия

ствия, которое требует его повторной синхронизации;

запрета пуска двигателя.

• помехи от более мощных источников радиоволн.

Радиус действия пульта

дистанционного управления

РАБОТА СИСТЕМЫ

ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

Дальность действия пульта зависит от окружающих условий.

Во избежание непреднамеренного отпирания или запира-

1. Блокировка замков боковых дверей и включение

ния дверей вследствие случайного нажатия на кнопки обра-

режима охраны (в вариантном исполнении) с пульта дис-

щайтесь с пультом осторожно!

танционного управления.

Наличие некоторых предметов (металлические предметы,

Для блокировки замков боковых дверей и включения режима

мобильные телефоны, электромагнитное излучение и т. п.)

охраны нажмите кнопку блокировки на пульте. При этом

вблизи ключа с пультом может вызвать помехи и затруднить

замки боковых дверей заблокируются, одновременно включит-

работу системы.

ся режим охраны, что подтверждается одиночным миганием

Для обеспечения работоспособности пульта дистанционно-

указателей поворотов и медленным миганием сигнализатора

го управления соблюдайте следующие правила:

состояния иммобилизатора

в комбинации приборов.

2 Р.Э. LADA Granta 8450107891

9

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Если при включении режима охраны будет открыта какая-

- одновременно нажать на пульте и удерживать примерно

либо боковая дверь, капот или (в вариантном исполнении)

5 секунд кнопки блокировки и разблокировки

боковых

крышка багажника/дверь задка, то указатели поворотов миг-

дверей;

нут три раза и будет подан одиночный звуковой сигнал. Для

- после того как прозвучат сигналы зуммера, отпустить кнопки.

того чтобы включить открытые зоны в зону охраны, закройте

Если прозвучал один сигнал зуммера, то установлен режим

их. Аналогичное поведение системы будет в случае сраба-

одновременной разблокировки боковых дверей, если про-

тывания защиты от перегрева замков боковых дверей, если

звучало два сигнала зуммера, то установлен режим сту-

блокировка (разблокировка) замков происходит многократ-

пенчатой разблокировки боковых дверей. При каждой про-

но в течение короткого промежутка времени. В этом случае

цедуре изменения режима разблокировки она меняется на

подождите некоторое время, после чего работоспособность

противоположную установленной ранее.

системы полностью восстановится.

Если после выключений режима охраны не будет открыта ни

одна из боковых дверей, капот, багажник и не будет вклю-

2. Разблокировка замков боковых дверей и выключение

чено зажигание, то через определенное время (примерно

режима охраны с пульта дистанционного управления.

30 секунд) боковые двери заблокируются вновь и систе-

Разблокировка боковых дверей автомобиля пультом дистан-

ма автоматически перейдет в режим охраны. Возможность

ционного управления возможна в двух режимах:

автоматического перехода системы в режим охраны с блоки-

- одновременная разблокировка (заводская поставка);

ровкой дверей отражается частым миганием сигнализатора

- ступенчатая разблокировка (требуется выполнение опре-

иммобилизатора

в комбинации приборов.

деленной процедуры - см. ниже).

В режиме ступенчатой разблокировки для разблокировки

3. Открывание замка крышки багажника/двери задка

замка водительской двери и выключения режима охраны с

с пульта дистанционного управления (в вариантном

пульта дистанционного управления нажмите кнопку разбло-

исполнении).

кировки

на пульте. Замок двери водителя разблокируется,

Открывание крышки багажника/двери задка с пульта воз-

а выключение режима охраны сопровождается однократным

можна только при выключенном зажигании. Для открывания

миганием указателей поворотов.

крышки багажника/двери задка нажмите два раза с неболь-

Для разблокировки замков пассажирских дверей нажмите

шим интервалом или нажмите и удерживайте некоторое

кнопку разблокировки

на пульте еще раз.

время кнопку

на пульте дистанционного управления.

В режиме одновременной разблокировки при первом нажа-

При включенном режиме охраны открывание крышки

тии на кнопку разблокировки одновременно происходит раз-

багажника/двери задка происходит одновременно с отклю-

блокировка всех боковых дверей автомобиля.

чением зоны охраны багажника/двери задка. Зона охраны

Изменение режима разблокировки осуществляется следую-

крышки багажника/двери задка включается в режим охраны

щей процедурой:

через 2 секунды после закрытия крышки багажника/двери

– включить зажигание ключом с пультом;

задка.

10

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4. Центральная блокировка и разблокировка замков

ВНИМАНИЕ!

боковых дверей из салона (в вариантном исполнении).

При появлении необходимости заблокировать или

Для блокировки замков боковых дверей из салона авто-

разблокировать замки боковых дверей механически

мобиля утопите кнопку блокировки в двери водителя или

(например, отсутствие питания в бортсети автомобиля)

(в вариантном исполнении) нажмите кнопку блокировки

нужно:

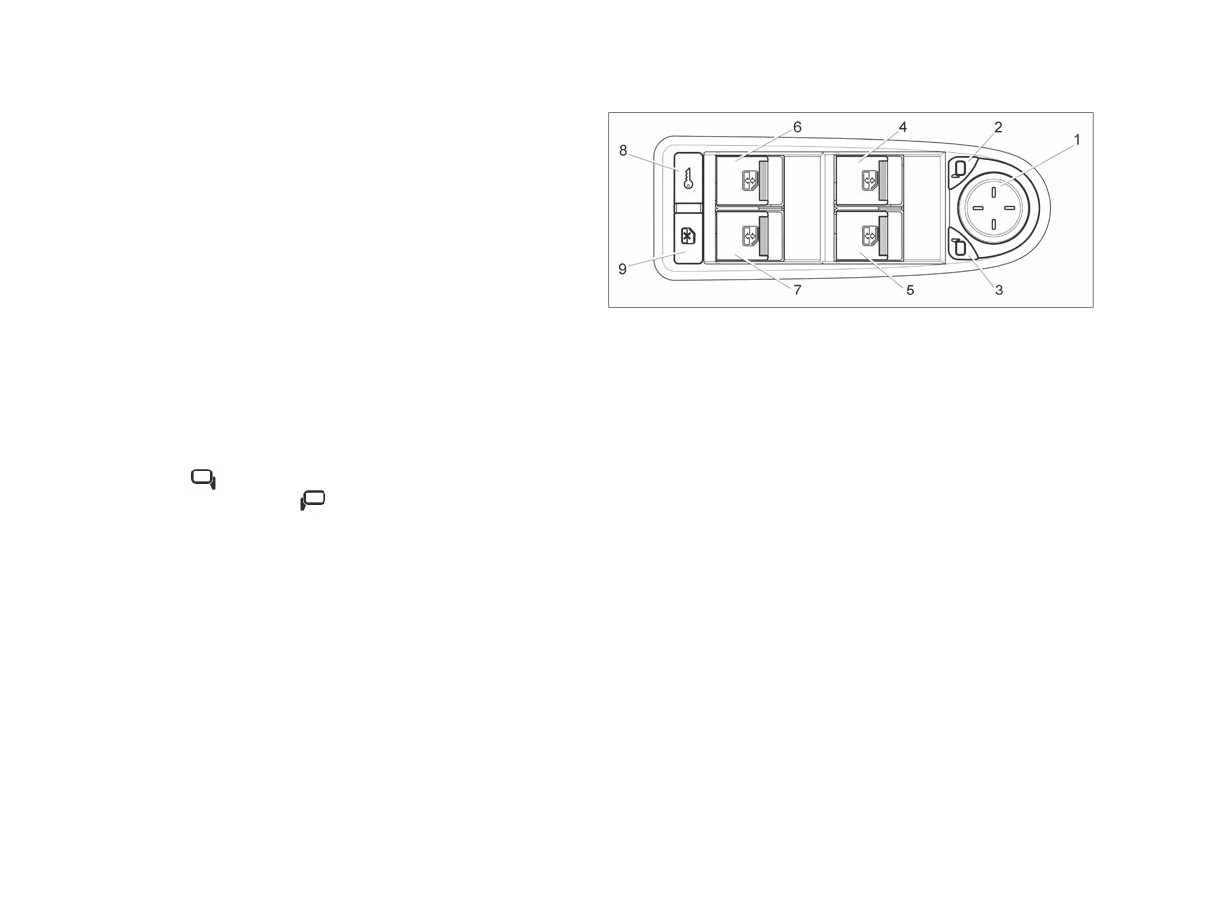

в модуле двери водителя. В комплектациях с модулем

- для блокировки замка на передних дверях утопить

двери водителя блокировка боковых дверей от кнопки в

кнопку 1 (см. рис. 4а, 4б и 5а) вручную или поворотом

двери водителя возможна только при выключенном зажи-

ключа снаружи автомобиля, для разблокировки замка

гании.

вытянуть кнопку 1 вручную или поворотом ключа сна-

Для разблокировки замка двери водителя из салона авто-

ружи автомобиля (блокировка/разблокировка замков

мобиля поднимите кнопку блокировки в двери водителя.

передних дверей возможна только при закрытой двери);

Для разблокировки всех боковых дверей (в вариантном

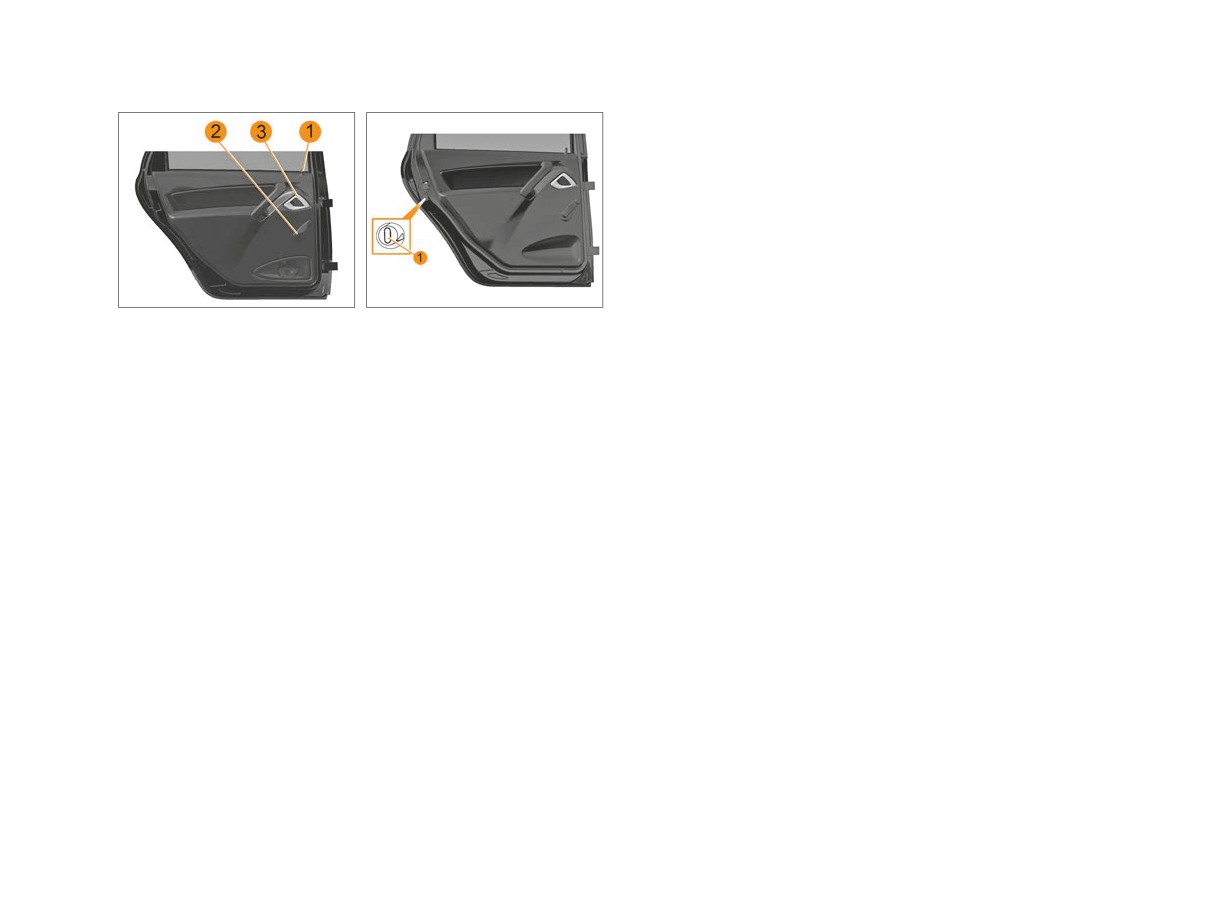

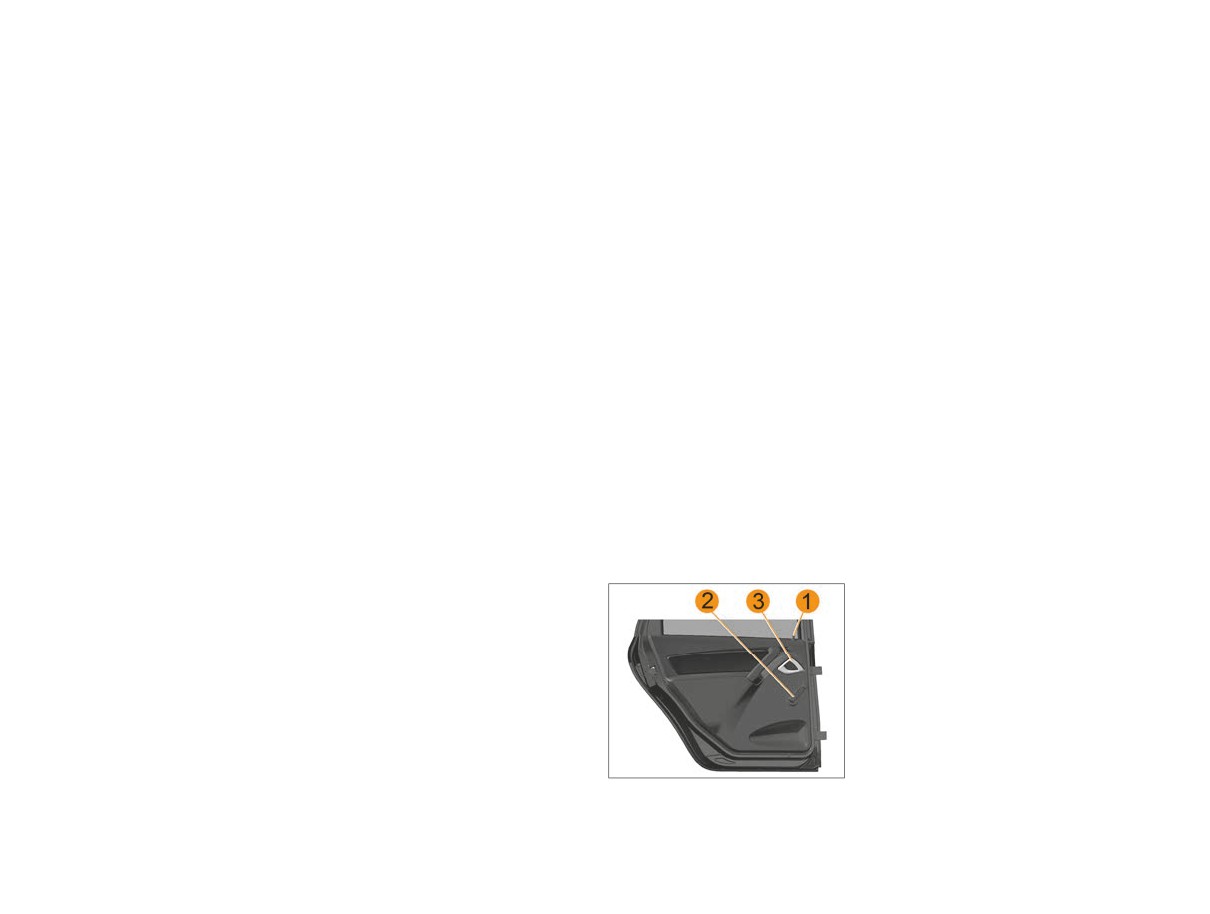

- на задних дверях вручную утопить кнопку 1 (см. рис. 7а

исполнении) нажмите кнопку разблокировки

в модуле

и 7б) для блокировки замка, вытянуть кнопку 1 для раз-

двери водителя.

блокировки замка (блокировка/разблокировка замков

Центральная блокировка имеет защиту замков боковых дверей

задних дверей возможна как при закрытой, так и при

от перегрева. Если блокировка и разблокировка замков проис-

открытой двери).

ходит многократно в течение короткого промежутка времени,

Если Вы находитесь снаружи автомобиля и планируете

то система перестает реагировать на нажатие кнопок. Если это

вручную блокировать замки боковых дверей, убедитесь,

произошло, не нажимайте кнопку некоторое время, после чего

что Вы не оставили ключи внутри салона или багажника

работоспособность системы полностью восстановится. Для

автомобиля.

обеспечения безопасности последняя выполняемая команда

всегда является командой разблокировки.

ВНИМАНИЕ!

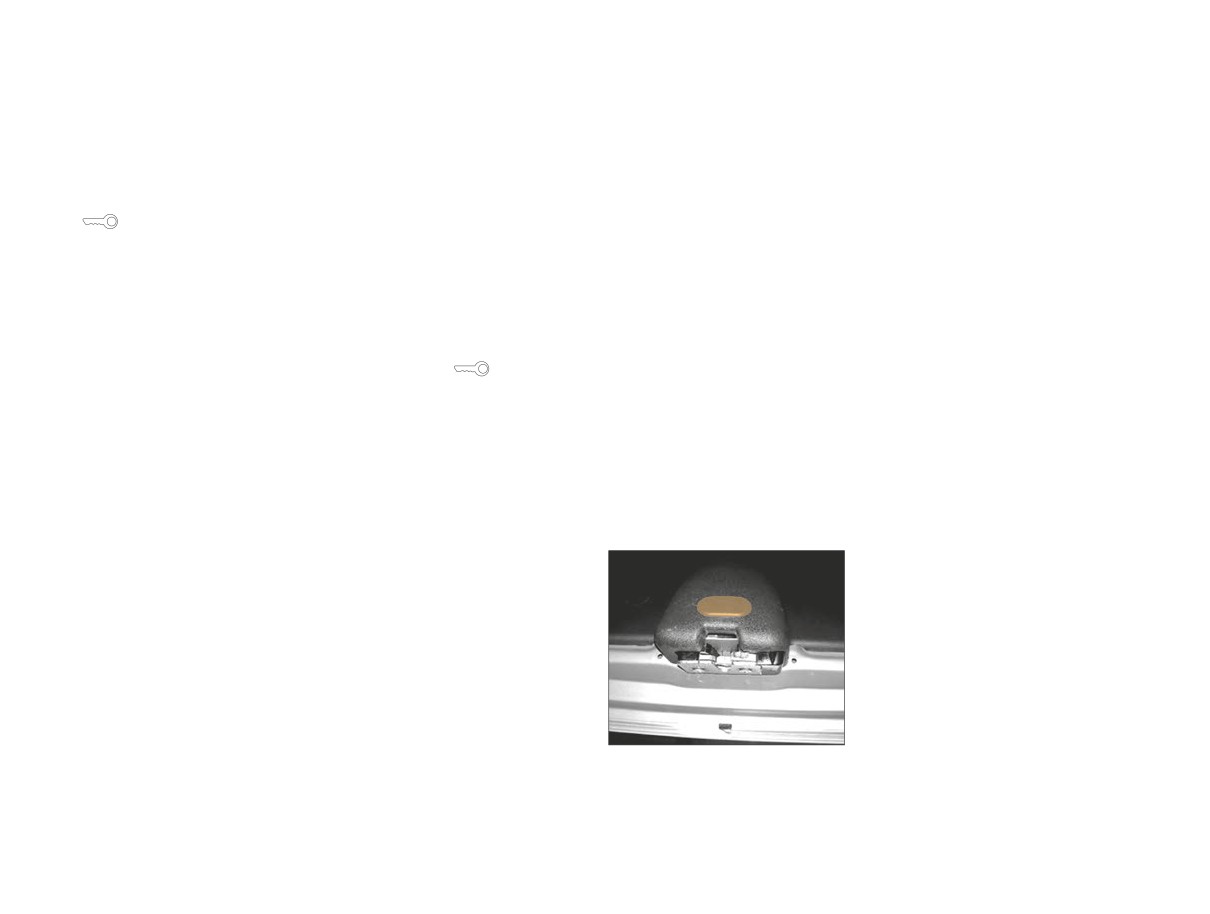

Для аварийного открывания

5. Центральная блокировка/разблокировка замков боко-

двери задка из багажного

вых дверей снаружи автомобиля (без пульта дистанци-

пространства механиче-

онного управления).

ски (например, отсутствие

Для блокировки замков боковых дверей снаружи автомоби-

питания в бортсети автомо-

ля поверните ключ в замке водительской двери по часовой

биля) в автомобилях LADA

стрелке. При повороте ключа против часовой стрелки раз-

Granta с кузовами «хэтчбек»

блокируется только дверь водителя либо все боковые двери,

и «универсал» необходимо

в зависимости от режима разблокировки (см. пункт 2).

демонтировать заглушку

Рис. 2б. Заглушка в обивке

в обивке двери задка (см.

двери задка

(в вариантном исполнении) рис.

2б) и через образо-

2*

11

-------------------------------------------------------------------------------------------------------------------------------------------------------------

вавшееся отверстие сместить влево рычаг фиксатора,

Электрические стеклоподъемники управляются от кнопок

выступающий из корпуса замка.

пульта дистанционного управления при выключенном зажи-

гании.

6. Работа системы в режиме охраны.

Подъем стекол происходит во время удержания кнопки бло-

После включения режима охраны система следит за состоя-

кировки в нажатом положении более трех секунд. Сначала

нием следующих зон охраны:

поднимаются стекла передних, затем задних дверей.

- боковые двери;

Опускание стекол происходит во время удержания кнопки

- капот;

разблокировки

в нажатом положении более трех секунд.

- крышка багажника/дверь задка;

Сначала опускаются стекла передних, затем задних дверей.

- выключатель зажигания;

- замок водительской двери;

Предупреждение

- напряжение аккумуляторной батареи.

Не давайте детям пульт дистанционного управления во

Если в режиме охраны происходит какое-либо из следующих

избежание несанкционированного включения приводов

действий:

электрических стеклоподъемников. При подъеме и опу-

- открывание любой боковой двери;

скании стекол от пульта следует помнить, что пульт в

- открывание капота;

этом режиме действует в зоне малой дальности от авто-

- открывание крышки багажника/двери задка;

мобиля. Это связано с безопасностью и обеспечением

- включение зажигания без использования «своего» ключа;

защиты от случайного защемления стеклом оставшихся

- разблокировка водительской двери;

в салоне пассажиров.

- подключение аккумуляторной батареи после ее отключе-

ния, то включается тревожная сигнализация в виде световой

8. Ресинхронизация кодов ключа.

сигнализации указателями поворотов и звуковой сигнализа-

В случаях нажатия на кнопки пульта вне зоны действия

ции штатным звуковым сигналом автомобиля на время около

радиоканала, счетчик «плавающего» кода в пульте выходит

30 секунд.

из синхронизации со счетчиком в блоке управления систе-

Однократное нажатие любой кнопки на пульте, когда систе-

мой. Если количество нажатий кнопок пульта вне зоны при-

ма находится в режиме тревоги, приводит к прекращению

ема сигнала системой превысило 1000, система перестанет

подачи сигналов тревоги, но система при этом продолжает

реагировать на команды пульта. В этом случае следует

оставаться в режиме охраны. Выключение режима охра-

повторно провести процедуру переобучения пульта у дилера

ны происходит после нажатия кнопки разблокировки

на

LADA.

пульте.

7. Дистанционное управление электрическими приво-

дами стеклоподъемников (в вариантном исполнении).

12

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ИММОБИЛИЗАТОР

допускается! На выход из строя моторедуктора блоки-

ровки дверей, блока управления моторедукторами, цен-

На автомобилях семейства «Granta» применяется электрон-

трального блока кузовной электроники (в вариантном

ный иммобилизатор (реализованный в комбинации приборов),

исполнении) из-за неправильного подключения допол-

обеспечивающий их дополнительную защиту от несанкцио-

нительных устройств, гарантия завода не распростра-

нированного использования за счет запрета пуска двигателя.

няется.

Автомобили семейства «Granta» комплектуются двумя клю-

чами выключателя зажигания (см. раздел «Ключи»).

Иммобилизатор имеет сигнализатор

и звуковой сигна-

Один ключ выключателя зажигания с черным кольцом под

лизатор (зуммер) в комбинации приборов.

винтом или с пультом дистанционного управления (в вари-

Сигнализатор

отображает состояние иммобилизатора:

антном исполнении) - рабочий ключ. Он служит для снятия

– если после включения зажигания сигнализатор не горит и

запрета пуска двигателя. Этим ключом рекомендуется поль-

не мигает, значит иммобилизатор исправен, пуск двигателя

зоваться для повседневных поездок.

разрешен;

Второй ключ выключателя зажигания с красным кольцом под

- если после включения зажигания сигнализатор загорает-

винтом - обучающий ключ. Он служит для снятия запрета

ся, горит примерно 15 секунд и гаснет, значит иммобили-

пуска двигателя, а также для активизации (обучения, пере-

затор не активизирован, режим запрета пуска двигателя не

обучения) иммобилизатора и (в вариантном исполнении)

работает, следует обратиться к дилеру LADA для активиза-

системы дистанционного управления блокировкой (разбло-

ции иммобилизатора;

кировкой) дверей.

- если после включения зажигания сигнализатор мигает,

Возможно обучение и эксплуатация иммобилизатора с коли-

значит иммобилизатор неисправен. Неисправность иммо-

чеством от одного до четырех рабочих ключей.

билизатора дополнительно диагностируется короткими зву-

ковыми сигналами зуммера. Следует обратиться к дилеру

ВНИМАНИЕ!

LADA для устранения неисправности.

Ввиду важности обучающего ключа не рекомендуется

ВНИМАНИЕ!

использовать ключ зажигания с красным кольцом для

повседневных поездок. Его необходимо хранить в без-

Для обеспечения устойчивого считывания кода ключа

опасном месте. При утере обучающего ключа гаран-

выключателя зажигания иммобилизатором не допуска-

тийные обязательства по иммобилизатору, контроллеру

ется крепление двух и более ключей выключателя зажи-

управления двигателем, модулю двери водителя (в вари-

гания на одном кольце.

антном исполнении) не принимаются.

Вмешательство в электрическую схему автомобиля

Выключение зажигания обучающим ключом приводит к мига-

(установка сигнализации, охранных и других дополни-

нию сигнализатора иммобилизатора, что не является при-

тельных электрических и электронных устройств) не

знаком неисправности.

13

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Рис. 3. Открывание двери

Рис. 4а. Передняя

Рис. 4б. Передняя левая дверь

Рис. 5а. Передняя

левая дверь

с динамиком

правая дверь

(в вариантном исполнении)

двери

Передние двери блокируются: снаружи - ключом 1 (рис. 3)

При отсутствии рукоятки

(в вариантном исполнении)

или (в вариантном исполнении) пультом дистанционного

используются электростеклоподъемники. Для подъема нуж-

управления; изнутри - нажатием на кнопку блокировки 1

ного Вам стекла потяните за край соответствующего пере-

(«утапливанием») (рис. 4а, 5а) в двери или (в вариантном

ключателя электростеклоподъемника вверх (рис. 6а). Для

исполнении) кнопкой

в модуле двери водителя (рис.

опускания нужного Вам стекла нажмите на край соответ-

6б). Блокировать замок можно только при закрытых дверях.

ствующего переключателя электростеклоподъемника вниз.

Кнопка

в модуле двери водителя (в вариантном испол-

После прекращения нажатия клавиша автоматически уста-

нении) служит для одновременной блокировки или разбло-

новится в среднем положе-

кировки дверей автомобиля. При нажатии на эту кнопку про-

нии и стекло останавливает-

исходит смена состояния замков дверей. Например, если

ся в любой выбранной Вами

двери автомобиля были разблокированы, то после нажатия

позиции.

на эту кнопку двери блокируются, и наоборот.

Двери открываются: cнаружи - за ручку в направлении

стрелки, а изнутри - поворотом на себя внутренней руко-

ятки 3. Если замок двери заблокирован, то ручка имеет

холостой ход.

Для опускания и подъема стекла передних дверей использу-

ются механические стеклоподъемники, которые приводятся

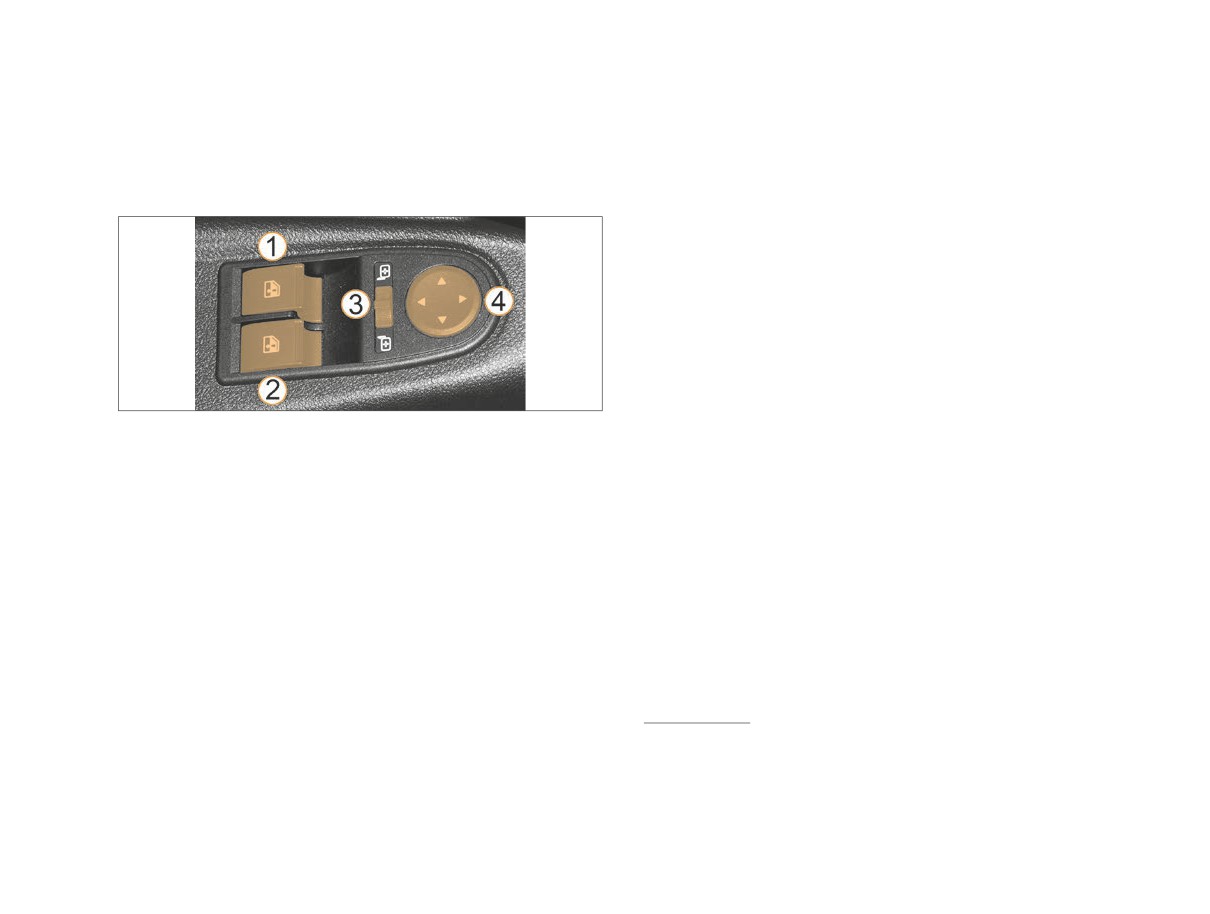

Рис. 6а. Блок переключателей

в действие рукояткой 2.

(в вариантном исполнении)

14

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Модуль двери водителя

Назначение переключателей модуля двери водителя (МДВ) в

соответствии с рис. 6б:

1 - переключатель (джойстик) управления электрическими

приводами наружных зеркал в горизонтальном и вертикаль-

ном направлениях;

2, 3 - кнопки выбора зеркала для управления (правое или

левое);

4, 7 - клавиши управления стеклоподъемниками (соответ-

Рис. 6б. Модуль двери водителя

стуют расположению стекол в автомобиле);

(в вариантном исполнении)

8 - кнопка блокировки или разблокировки замков боковых

дверей автомобиля;

Работа стеклоподъемников при выключенном зажигании и

9 - кнопка включения или выключения питания электриче-

открытой двери возможна только от пульта дистанционного

ских приводов задних стеклоподъемников.

управления (см. раздел «Система дистанционного управле-

Для управления зеркалами нужно включить зажигание и

ния»).

нажать соответствующую кнопку выбора зеркала. Кнопку 2

Подъем/опускание стекла от клавиши в двери пассажира

с символом

 - если нужно управлять левым зеркалом,

происходит аналогично работе от клавиш МДВ со следую-

или кнопку 3 с символом

 - если нужно управлять пра-

щими ограничениями:

вым зеркалом. При нажатии кнопки символ в ней начнет

- управляется стекло только той двери, в которой располо-

подсвечиваться оранжевым светом в течение некоторого

жена клавиша;

времени, это означает возможность управления выбранным

- управление от клавиши в двери пассажира запрещено все

зеркалом. Если подсветка погасла, значит управление зер-

время, пока идет управление этим же стеклом или другим

калом прекратилось, при необходимости нажмите кнопку

стеклом того же борта с МДВ;

еще раз. После выключения зажигания остается возмож-

- управление от клавиш задних пассажирских дверей невоз-

ность управления зеркалом еще в течение времени около 90

можно, если включен режим запрета их работы (см. ниже).

секунд, если ни одна дверь не была открыта. В любом случае

Для того чтобы отключить управление электростеклоподъ-

управление зеркалами возможно только тогда, когда под-

емниками от переключателей, расположенных в задних две-

свечиваются кнопки 2 или 3.

рях (в вариантном исполнении), следует нажать кнопку

Управлять положением зеркала нужно при помощи джойсти-

9 в МДВ, символ в кнопке при этом будет подсвечиваться

ка 1. Следует добиться необходимого положения зеркала,

оранжевым светом. Для возобновления возможности управ-

поочередно нажимая на одну из рисок.

ления электростеклоподъемниками от переключателей,

расположенных в задних дверях, следует повторно нажать

15

-------------------------------------------------------------------------------------------------------------------------------------------------------------

кнопку 9 в МДВ. Оранжевая подсветка символа в кнопке при

Автоматический режим подъема/опускания

этом погаснет. Режим запрета работы клавиш задних две-

стекол от клавиш МДВ*

рей сохраняется после выключения/включения зажигания и

отключения/подключения питания системы.

Если воздействовать на клавишу управления стеклом води-

теля в режиме подъема/опускания не более 1,5 секунд, то

после прекращения воздействия стекло останавливается.

Если время воздействия превышает 1,5 секунды, то после

прекращения воздействия стекло продолжает движение в

автоматическом режиме до распознавания препятствия (см.

сл. подраздел), но в течение времени не более 10 секунд.

Автоматический режим движения стекла прекращается при

подъеме до упора или до распознавания препятствия, при

воздействии на любую клавишу управления стеклоподъем-

никами на МДВ и при выключении зажигания.

Подъем/опускание стекла от клавиши в двери пассажира

Рис. 6в. Модуль двери водителя

происходит аналогично работе от клавиш МДВ со следую-

(в вариантном исполнении)

щими ограничениями:

Возможно одновременное управление двумя электро-

- управляется стекло только той двери, в которой располо-

стеклоподъемниками, расположенными на разных бортах

жена клавиша;

автомобиля.

- управление от клавиши в двери пассажира запрещено все

1 - клавиша управления стеклоподъемником двери води-

время, пока идет управление этим же стеклом или другим

теля;

стеклом того же борта с МДВ;

2 - клавиша управления стеклоподъемником двери перед-

- управление от клавиш задних пассажирских дверей невоз-

него пассажира;

можно, если включен режим запрета их работы (см. ниже).

3 - переключатель выбора зеркала для управления (правое

Для того, чтобы отключить управление электростеклоподъ-

или левое);

емниками от переключателей, расположенных в задних две-

4 - переключатель (джойстик) управления электрическими

рях (в вариантном исполнении), следует нажать кнопку

приводами наружных зеркал в горизонтальном и вертикаль-

9 в МДВ, символ в кнопке при этом будет подсвечиваться

ном направлениях.

* Автоматический режим подъема/опускания стекла реализован из-

начально в заводской поставке МДВ. Возможно отключение режима

автоматического управления стеклоподъемником двери водителя

при помощи диагностического тестера у дилера LADA.

16

-------------------------------------------------------------------------------------------------------------------------------------------------------------

оранжевым светом. Для возобновления возможности управ-

немедленно прекратите подъём стекла и включите его

ления электростеклоподъемниками от переключателей,

опускание.

расположенных в задних дверях, следует повторно нажать

Ответственность за неправильное пользование электри-

кнопку 9 в МДВ. Оранжевая подсветка символа в кнопке при

ческими стеклоподъемниками несёт водитель автомоби-

этом погаснет. Режим запрета работы клавиш задних две-

ля. Он должен разъяснить пассажирам правила пользо-

рей сохраняется после выключения/включения зажигания и

вания и предупредить об опасностях при неправильном

отключения/подключения питания системы.

пользовании электрическими стеклоподъемниками.

Возможно одновременное управление двумя электро-

Не разрешайте детям пользоваться переключателями

стеклоподъемниками, расположенными на разных бортах

электростеклоподъёмников!

автомобиля.

Выходя из автомобиля, обязательно вынимайте ключ

из выключателя зажигания, чтобы отключить электро-

Распознавание препятствия

стеклоподъемники и избежать случайного травмирова-

ния. В качестве предупреждения об оставленном ключе

Система имеет механизм распознавания препятствия при

зажигания, при открывании двери водителя звучит трель

движении стекла. В случае обнаружения препятствия стекло

зуммера иммобилизатора. Также трель будет звучать, но

останавливается до поступления следующего управляющего

уже в иной тональности, если ключ зажигания вынуть, но

воздействия.

оставить включенными габаритные огни.

В случае, если управляющие воздействия на один и тот же

Не высовывайте из открытых окон автомобиля руки и

стеклоподъемник в одном и том же направлении следуют

другие части тела, следите, чтобы этого не делали дети.

чаще, чем 1 раз в 5 секунд, то механизм распознавания

препятствия становится менее чувствительным, вплоть до

Задние двери блокируются изнутри салона нажатием на

полного его отключения. Восстановление механизма рас-

кнопку блокировки 1 («утапливанием») (рис. 7а) в двери как

познавания препятствия происходит через 5 секунд после

при открытой, так и при

последнего управляющего воздействия.

закрытой двери.

Для опускания и подъёма

Предупреждение

стекла задних дверей исполь-

При закрытии окон с электрическими стеклоподъемни-

зуются механические стекло-

ками возможно защемление пальцев рук и других частей

подъёмники, которые приво-

тела, что может привести к серьёзной травме. Поэтому

дятся в действие рукояткой 2.

при пользовании электрическими стеклоподъемниками

При отсутствии рукоятки

будьте внимательны, особенно если в автомобиле или

(в вариантном исполнении)

рядом с ним находятся дети. Убедитесь, что поднимаю-

используются электростекло-

щееся стекло ничего не защемит. В случае защемления

Рис. 7а. Задняя дверь

подъемники (см. выше).

3 Р.Э. LADA Granta 8450107891

17

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ЗОНА РАСПОЛОЖЕНИЯ ПЕДАЛЕЙ

При управлении педалями акселератора, тормоза и сцепле-

ния (см. рис. 28а, 28б, 28в, позиции 18, 19 и 20) ничто не

должно мешать и препятствовать их полному ходу.

Используйте только такие коврики на пол, которые не меша-

ют управлению педалями и могут быть надежно закреп-

лены.

Предупреждение

Рис. 7б. Задняя дверь

Рис. 8. Шлиц защелки

Не кладите никакие предметы на пол перед и под сиде-

с динамиком

(в вариантном исполнении)

ньем водителя. Предмет при торможении может попасть

в зону размещения педалей и препятствовать нормаль-

Стекло задней двери опускается не полностью.

ному управлению ими. При необходимости предотвра-

Если на заднем сиденье находятся дети, рекомендуем клю-

тить столкновение или быстро совершить какой-либо

чом повернуть шлиц защелки 1 (рис. 8) примерно на 45° до

маневр Вы будете не в состоянии экстренно затормо-

упора. Причем в правой двери защелку необходимо пово-

зить, резко выжать сцепление или прибавить газ.

рачивать против часовой стрелки, а в левой - по часовой

стрелке. В этом случае, при поднятой кнопке блокировки,

Обувь для управления автомобилем

дверь открывается только снаружи, а внутренняя рукоятка

имеет свободный ход. Для обеспечения возможности откры-

Надевайте такую обувь, которая Вам по ноге и позволяет

вания дверей изнутри поверните шлиц защелки в обратном

уверенно и удобно управлять автомобилем.

направлении.

18

-------------------------------------------------------------------------------------------------------------------------------------------------------------

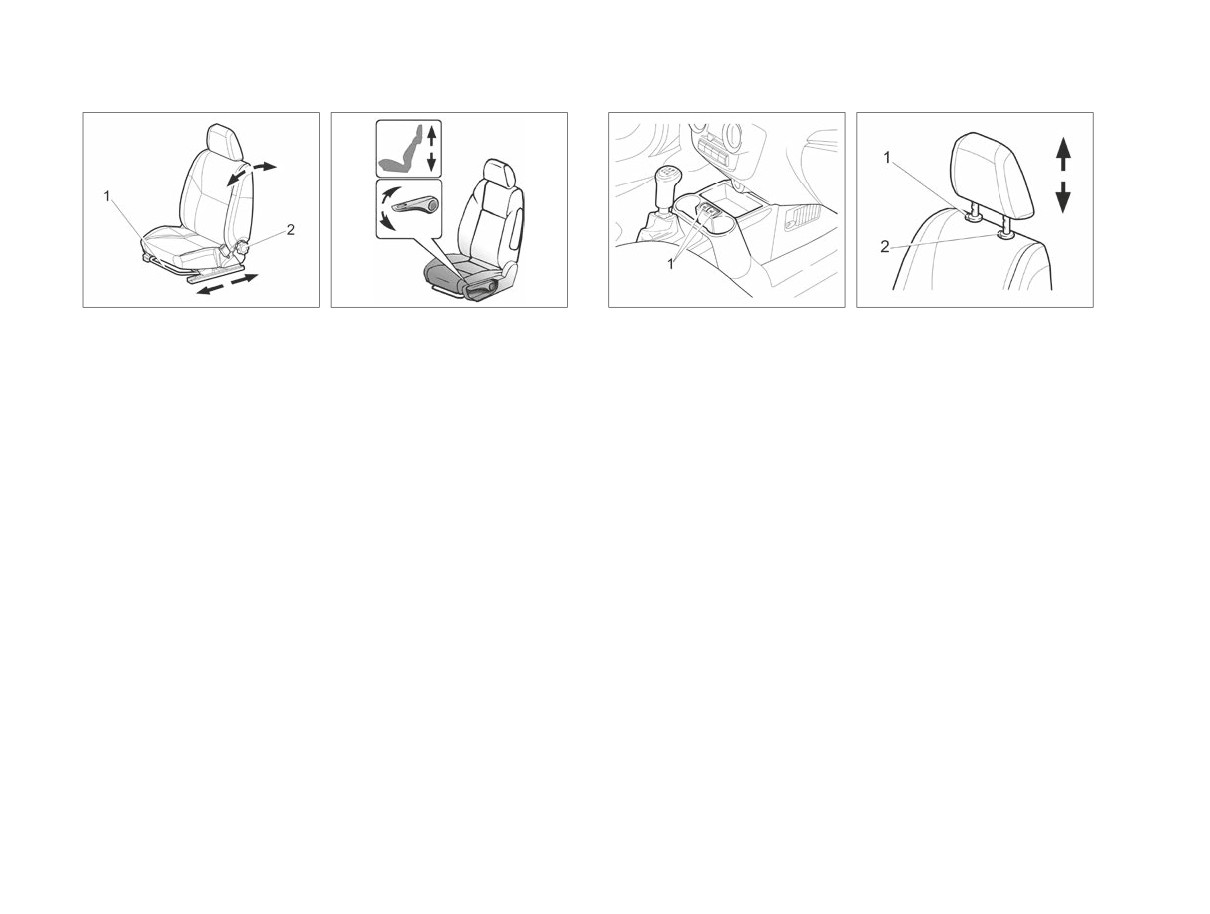

Рис. 9. Переднее сиденье

Рис. 9а. Переднее сиденье

Рис. 10. Выключатели обогрева

Рис. 11а. Передний

(в вариантном исполнении)

передних сидений

подголовник

СИДЕНЬЯ

вращением круглой рукоятки с противоположной от рычага

регулировки сиденья стороны.

Передние сиденья

Предупреждение

Для регулировки передних сидений в продольном направ-

Запрещается регулировать положение водительского

лении потяните блокирующий рычаг 1 (рис. 9) вверх. После

сиденья во время движения автомобиля. Сиденье может

установки сиденья в удобное положение опустите рычаг и,

резко сдвинуться с места, что приведет к потере контро-

небольшим перемещением сиденья вперед-назад, добей-

ля над автомобилем.

тесь его надежной фиксации.

Наклон спинки сиденья регулируется бесступенчато враще-

Регулировка переднего сиденья по высоте

нием рукоятки 2.

В вариантном исполнении передние сиденья оборудованы

В вариантном исполнении в автомобиле реализуется функ-

электрическими подогревателями, которые включаются при

ция регулировки переднего сиденья по высоте. Чтобы изме-

работающем двигателе выключателями 1 (рис. 10).

нить угол наклона и положение подушки сиденья, подни-

Регулировка подголовника (рис. 11а) по высоте происходит

майте либо опускайте рычаг (см. рис. 9а), расположенный с

непосредственным воздействием на подголовник. Поднятие

внешней стороны подушки. Для того чтобы опустить подушку

подголовника осуществляется его вытягиванием на необхо-

сиденья, толкните рычаг несколько раз вниз. Для того чтобы

димую высоту. Чтобы опустить подголовник вниз, нажмите на

поднять подушку сиденья, потяните рычаг несколько раз

рычаг стопора 1 (с правой стороны подголовника) и надави-

вверх. Наклон спинки сиденья регулируется бесступенчато

те на подголовник вниз.

3*

19

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Для увеличения площади

багажного отделения пред-

усмотрена возможность рас-

кладки заднего сиденья.

В вариантном исполне-

нии каждая из обеих частей

сиденья при необходимо-

сти может быть разложена

отдельно. При складывании

любой части заднего сиде-

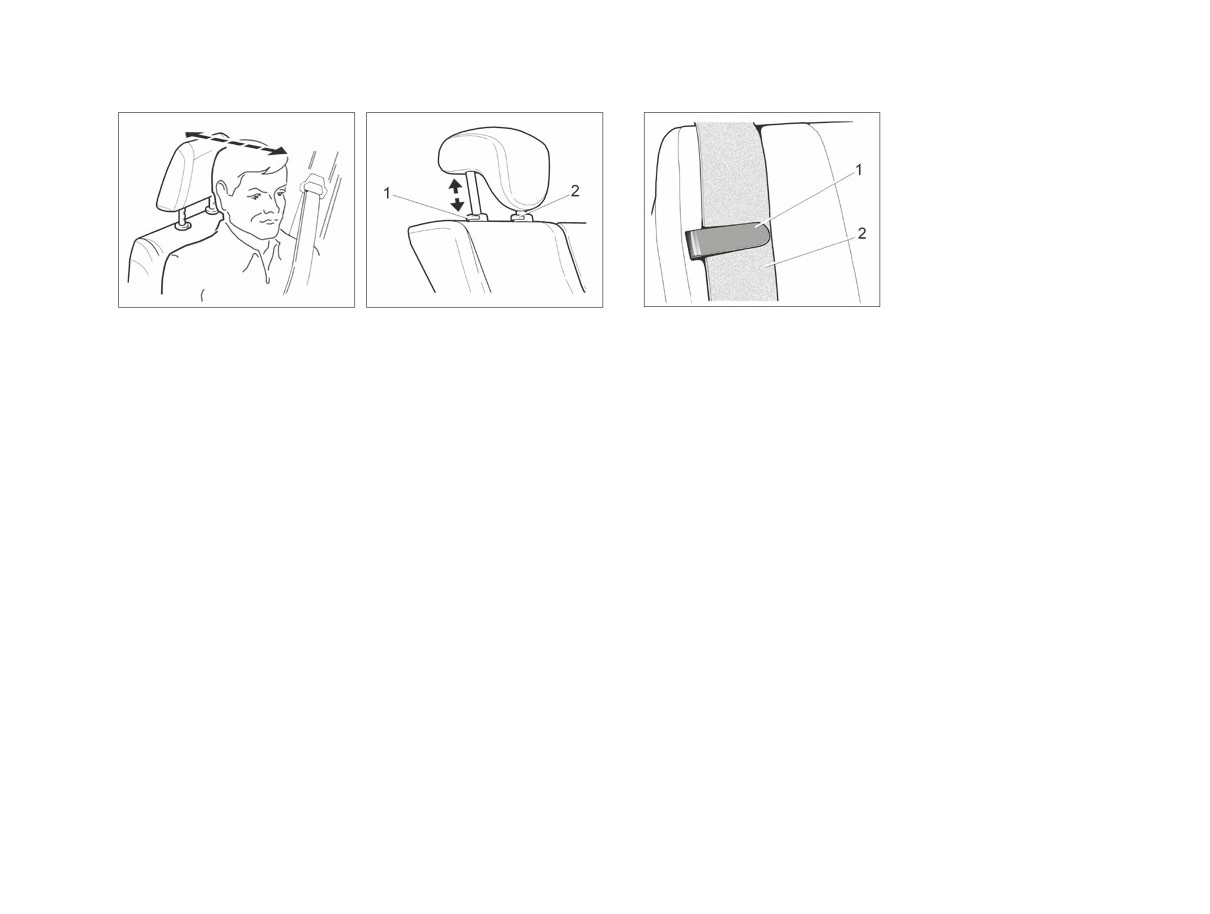

Рис. 11б. Оптимальное

Рис. 11в. Задний

Рис. 11г. Держатель ленты

нья для перевозки грузов

положение подголовника

подголовник

ремня безопасности

(в вариантном исполнении) на оставшейся части может

располагаться только один

Для извлечения подголовника из спинки сиденья необходи-

пассажир. Подголовники задних сидений регулируются и

мо поднять его на полную высоту, нажать одновременно на

извлекаются аналогично подголовникам передних сиде-

оба рычага стопора 1 и 2 (с правой и левой стороны подго-

ний.

ловника) и вытянуть подголовник вверх.

Перед раскладкой заднего сиденья (или его части) необхо-

Оптимальное положение подголовника - когда его верхняя

димо пропустить ленты 2 задних боковых ремней (рис.11г)

кромка находится на одном уровне с верхней частью головы

через держатели 1 лент (в вариантном исполнении),

(рис. 11б).

извлечь язычок среднего ремня безопасности из мини-

Если добиться этого невозможно, для людей очень высокого

замка (см. рис. 13в) и установить все замки задних ремней

роста необходимо поднять подголовник в крайнее верхнее

безопасности в держатели замков, расположенные в нижней

положение, а для людей очень низкого роста - опустить в

части спинки.

крайнее нижнее положение.

Извлечение язычка среднего ремня безопасности осущест-

вляется нажатием острым предметом, например, ключом

Предупреждение

зажигания, на кнопку с боковой стороны мини-замка.

Ездите только с правильно отрегулированным подголов-

При возвращении спинки в рабочее положение следует про-

ником.

следить, чтобы плечевые ветви боковых ремней не попали

за спинку.

Задние сиденья

После возвращения сиденья в рабочее положение замки

ремней безопасности необходимо вынуть из держателей,

Подголовники задних сидений регулируются и извлекаются

а язычок среднего ремня безопасности вставить в мини-

аналогично подголовникам передних сидений (рис. 11в).

замок, совместив при этом указательные стрелки.

20

содержание      ..      1       2         ..

///////////////////////////////////////
