требования установлены с целью обеспечения помехоустойчивости и предотвращения
возникновения помех при эксплуатации в жилых помещениях. Данное устройство генерирует,
использует и может излучать энергию на радиочастотах. Будучи установленным и используемым
с отклонением от требований инструкции производителя, оно также может стать источником
радиопомех. Тем не менее, нет никакой гарантии, что помехи не возникнут при конкретной
установке. Если это оборудование
создает помехи для радио- или телевизионного приема, что можно определить, выключив и
включив
оборудование, пользователю рекомендуется устранить помехи одним из следующих способов:

●

Переориентируйте или переместите приемную антенну.

●

Увеличьте расстояние между оборудованием и приемником.

●

Подключите оборудование к розетке в цепи, отличной от той, к которой подключен

приемник.

●

Обратитесь за помощью к поставщику или опытному специалисту по теле- и

радиотехнике.

Данное оборудование соответствует Части 15

подраздела B

правил Федеральной Комиссии по

Связи. На использование

данного оборудования распространяются следующие условия:

(1) Данное оборудование не может вызывать вредных помех, и (2) это устройство должно

принимать

любые получаемые помехи, включая помехи, которые могут вызвать сбои в работе.

СЕРИЯ ZX400i
К КОТОРОЙ ОТНОСИТСЯ ДАННАЯ ДЕКЛАРАЦИЯ
СООТВЕТСТВУЕТ ТРЕБОВАНИЯМ СЛЕДУЮЩИХ СТАНДАРТОВ

FCC CFR Title 47 Part 15 Subpart B:2015 Class B,CISPR 22:2008 ANSI C63.4: 2014 ICES-003 Issue 6:2016, Class B IEC

60950-1:2005(Second Edition)+Am1:2009+Am2:2013

UL 60950-1 & CAN/CSA C22.2 No. 60950-1-07, (Information Technology Equipment - Safety - Part 1: General

Requirements EN60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013

EN55022:2010+AC:2011 Class B

EN55032:2012+AC:2013

EN61000-3-2:2014

EN61000-3-3:2013

AS/NZS CISPR 22:2009+A1:2010

EN55024:2010+A1:2015

IEC61000-4-2 Ed. 2.0:2008

IEC61000-4-3 Ed. 3.2:2010

IEC61000-4-4 Ed. 3.0:2012

IEC61000-4-5 Ed. 3.0:2014

IEC61000-4-6 Ed. 4.0:2013

IEC61000-4-8 Ed. 2.0:2009

IEC61000-4-11 Ed. 2.0:2004

Предупреждение Федеральной Комиссии Связи. Любые изменения или модификации, не

одобренные стороной, ответственной за соответствие, могут лишить пользователя права на

эксплуатацию данного оборудования.

ИНСТРУКЦИИ ПО ТЕХНИКЕ

БЕЗОПАСНОСТИ

Пожалуйста, внимательно прочитайте следующие инструкции.
1. Берегите оборудование от влаги.
2. Перед подключением устройства к электрической розетке

проверьте напряжение источника питания.

3. Убедитесь, что принтер выключен, прежде чем подключать

кабель питания к разъему питания принтера.

4. Во избежание повреждений от возможных кратковременных

скачков напряжения рекомендуется подключить принтер к
стабилизатору напряжения.

5. Во избежание поражения электрическим током на устройство

не должны попадать жидкости.

6. В целях безопасности и сохранения гарантии, устройство

должны открывать только специалисты по обслуживанию,
обладающие соответствующей квалификацией.

7. Ни в коем случае не следует выполнять ремонт или отладку

устройства, находящегося под напряжением.

Пожалуйста, внимательно прочитайте следующие инструкции.
1. Опасность взрыва при неправильной замене батареи.

Заменяйте только на эквивалентный тип, рекомендованный
производителем.

2. Утилизируйте использованные батареи в соответствии с

инструкциями производителя.

3. Используйте только с указанной моделью адаптера питания.
4. Изменения или модификации не одобренные стороной,

ответственной за соответствие, могут лишить пользователя
права на эксплуатацию оборудования.

Меры предосторожности при

использовании аккумулятора



Принтер

этикеток

ZX400i

ZX400



Рулон этикеток



USB кабель



Краткое руководство



Термотрансферная лента



Пустая втулка для ленты

Принтер этикеток

1.1 Комплектация

Пожалуйста, убедитесь, что все перечисленные ниже элементы включены в комплект поставки вашего принтера.

(Комплектация и стиль логотипа могут различаться в зависимости от региона.)

Блок питания
Кабель питания

Компакт-диск

Включая программное обеспечение
GoLabel и руководство пользователя
для ZX400



Вид спереди



Вид сзади

Принтер этикеток

1.2

Знакомство с вашим принтером

КРЫШКА ПРИНТЕРА

ОКНО ПРОСМОТРА

КНОПКА FEED

ПАНЕЛЬ

УПРАВЛЕНИЯ

КНОПКА ПИТАНИЯ

ЖК ДИСПЛЕЙ

НИЖНЯЯ КРЫШКА

КНОПКА АВТОКАЛИБРОВКИИ

USB-ХОСТ(ОПЦИЯ)

RS232 (DB-9)
ПОРТ USB

ПОРТ ПОДКЛЮЧЕНИЯ BT/WIFI

(ОПЦИЯ)

LPT ПОРТ (ОПЦИЯ)

РАЗЪЕМ ПИТАНИЯ

ВНЕШНИЙ СЛОТ ПРОТЯЖКИ ЛЕНТЫ ЭТИКЕТОК

ZX400i



Rear View



Вид спереди

ZX400

БОКОВАЯ КРЫШКА

ПРИНТЕРА

ОКНО ПРОСМОТРА

КНОПКА FEED

КНОПКА ПИТАНИЯ

ПЕРЕДНЯЯ КРЫШКА

КНОПКА АВТОКАЛИБРОВКИИ

ПОРТ ПОДКЛЮЧЕНИЯ BT/WIFI

(ОПЦИЯ)

ПОРТ USB

LPT ПОРТ (ОПЦИЯ)

РАЗЪЕМ ПИТАНИЯ

ВНЕШНИЙ СЛОТ ПРОТЯЖКИ ЛЕНТЫ ЭТИКЕТОК

Принтер этикеток



Вид внутреннего механизма принтера

Направляющая бумаги

Валик протяжки

Рычаг фиксации печатающей головки

Направляющая для бумаги

Узел подачи рулона этикеток

Направляющая рулона этикеток

Узел перемотки

термотрансферной ленты

Узел подачи

термотрансферной ленты

Механизм печати

Защелка направляющей рулона этикеток

Принтер этикеток

Перемещаемый

датчик

2.1 Установка рулона этикеток

Данный принтер поддерживает следующие методы печати:
Печать с термопереносом (TTP)

：

Требуется лента для переноса напечатанного изображения на носитель.

Прямая термопечать (DTP)

：

Не требует ленты, только термобумага.

Проверьте, какой метод печати вы используете, и измените настройки соответствующим образом в
драйвере принтера, меню принтера и/или программном обеспечении.

Подготовка принтера к работе

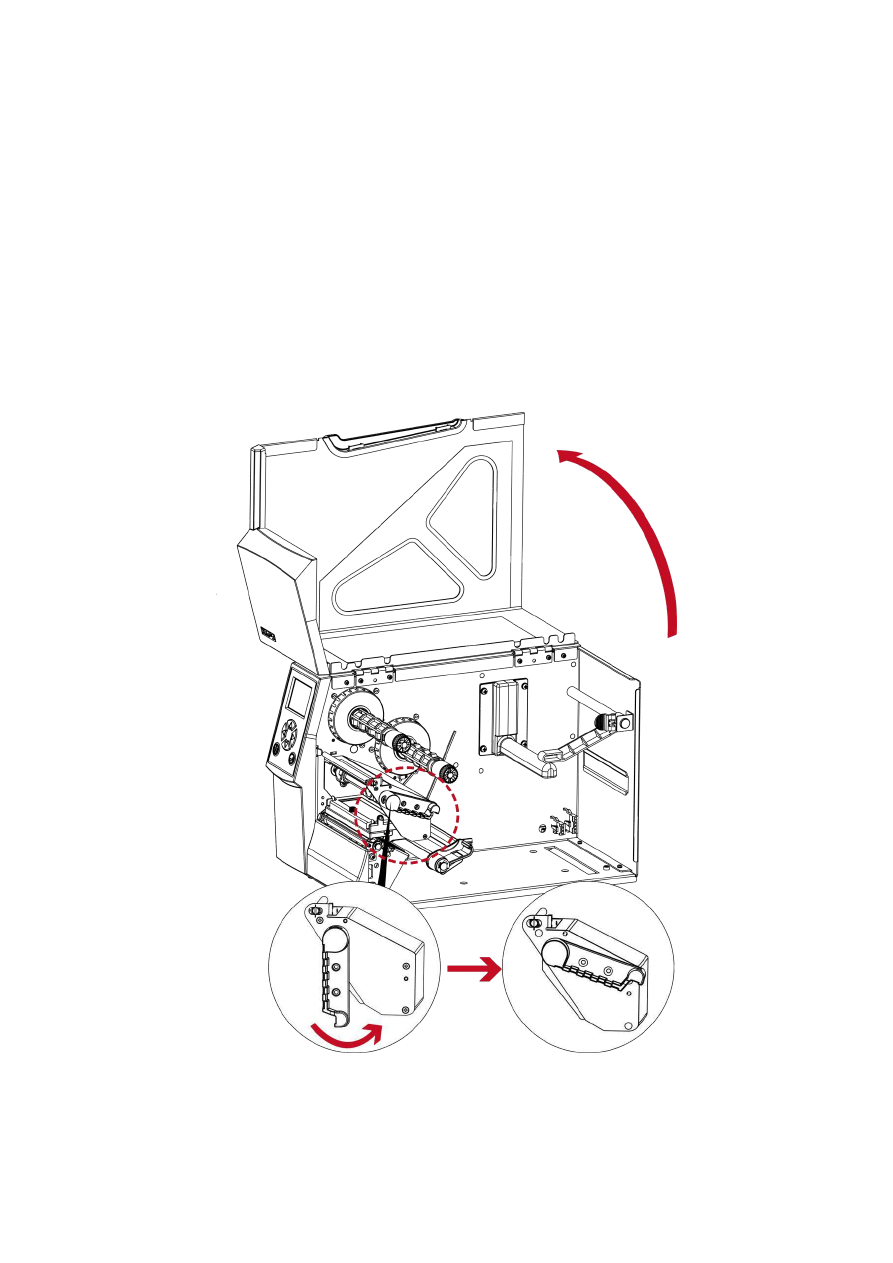

Установите принтер на

плоскую поверхность и

откройте крышку

принтера

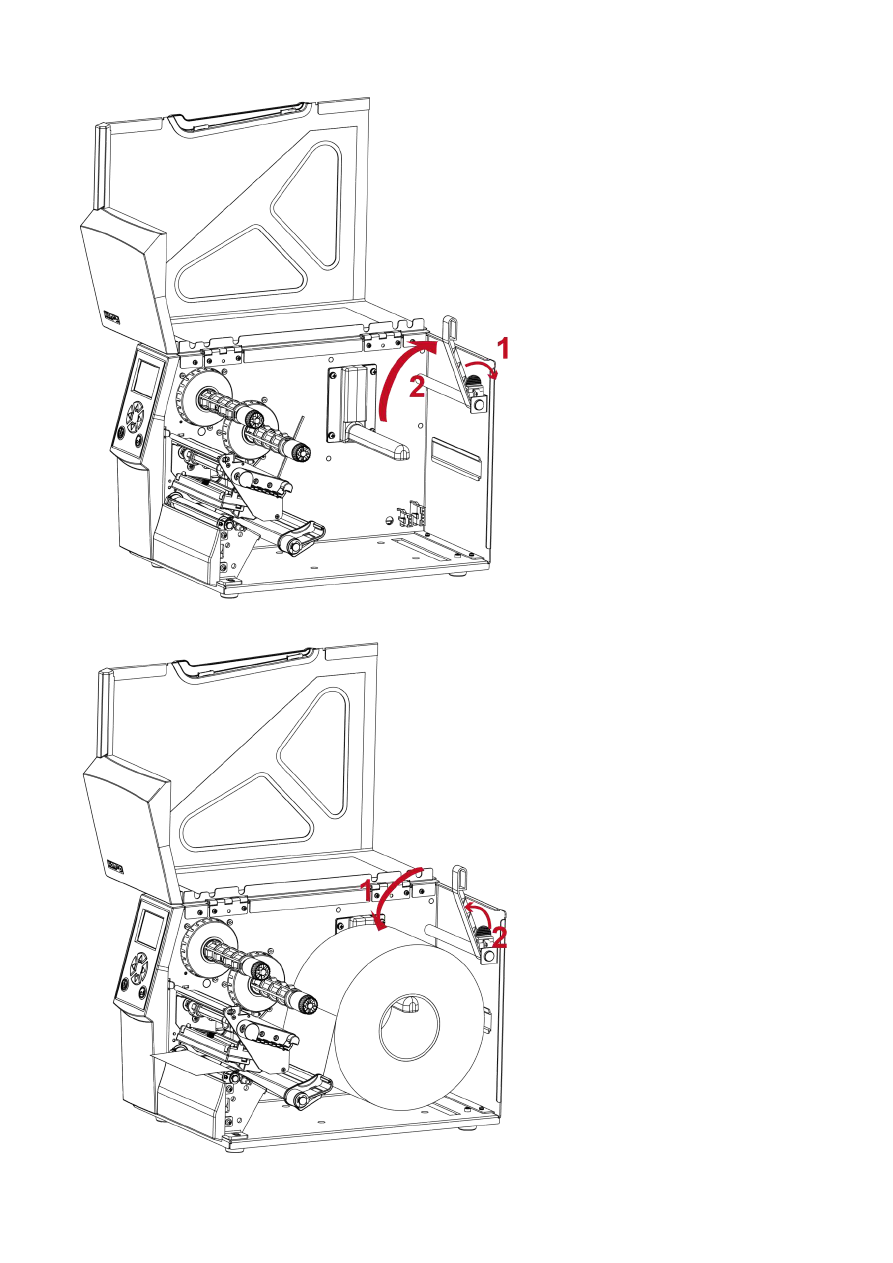

Поверните рычаг фиксации печатающей головки против часовой стрелки в верхнее правое

положение, как показано на рисунке

Подготовка принтера к работе

Теперь поднимите направляющую рулона этикеток

Поместите рулон этикеток на узел

подачи этикеток, поместив его так, чтобы

он касался корпуса принтера.

(Не давите слишком сильно, чтобы не

повредить материал для этикеток)

Подготовка принтера к работе

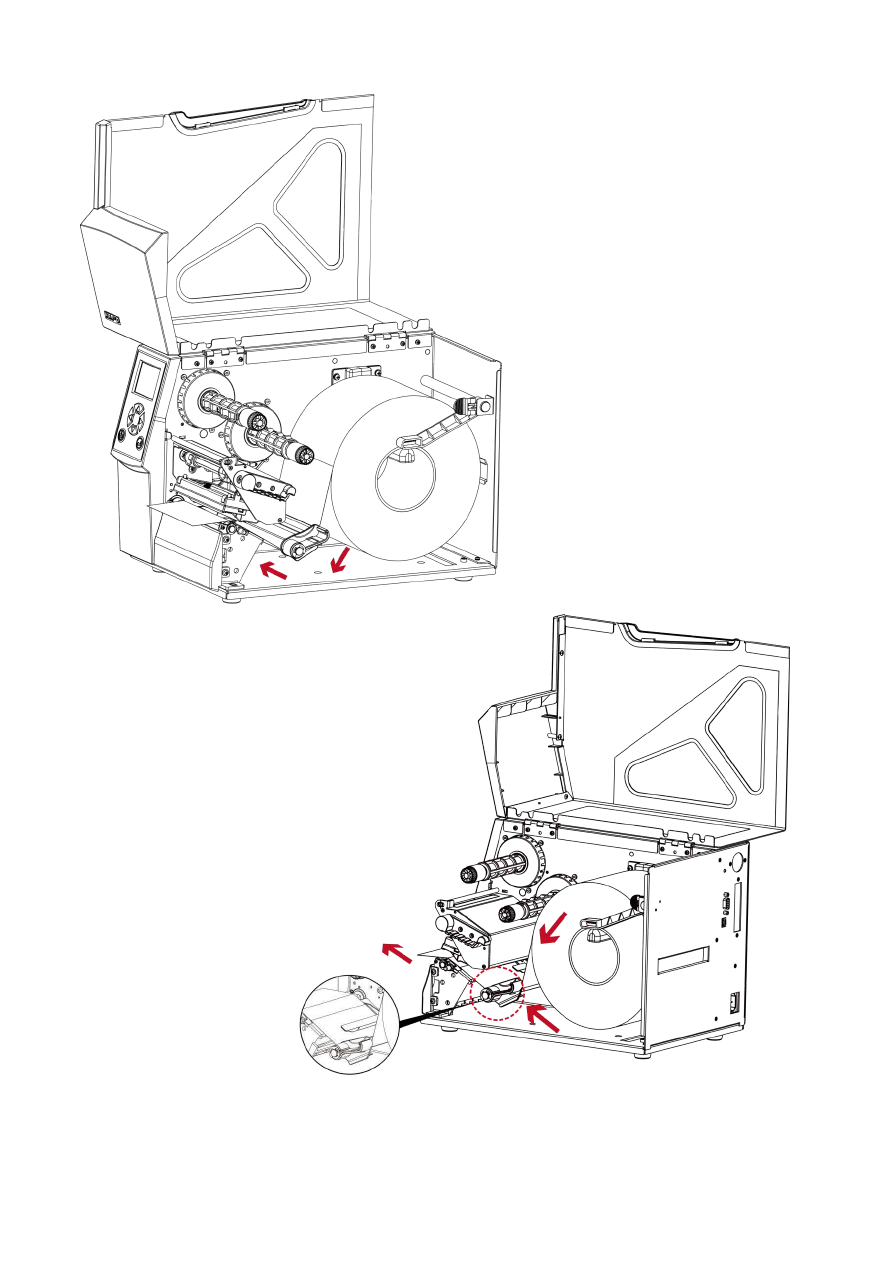

Загрузите рулон этикеток в принтер, как показано на рисунке.

Протяните его через принтер, как показывают красные стрелки.

Протяните материал для этикеток через

датчик и до отрывной пластины.

Подготовка принтера к работе

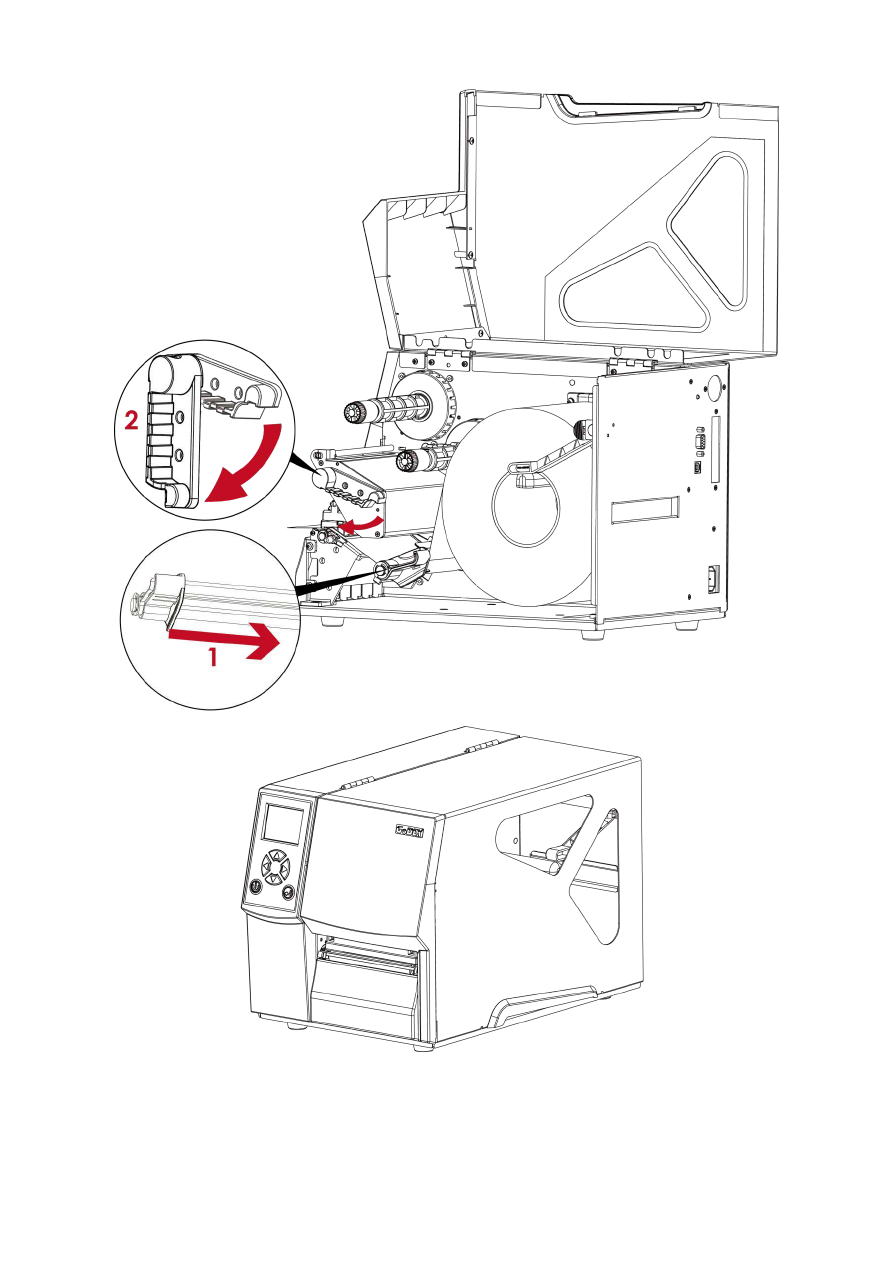

2. Верните рычаг фиксации печатающей

головки в его исходное положение.

1. Этикетки проходят между стенкой корпуса принтера и

регулируемой направляющей для бумаги.

Затем закройте крышку принтера.

Подготовка принтера к работе

2.2 Установка/снятие термотрансферной ленты

Установка термотрансферной ленты

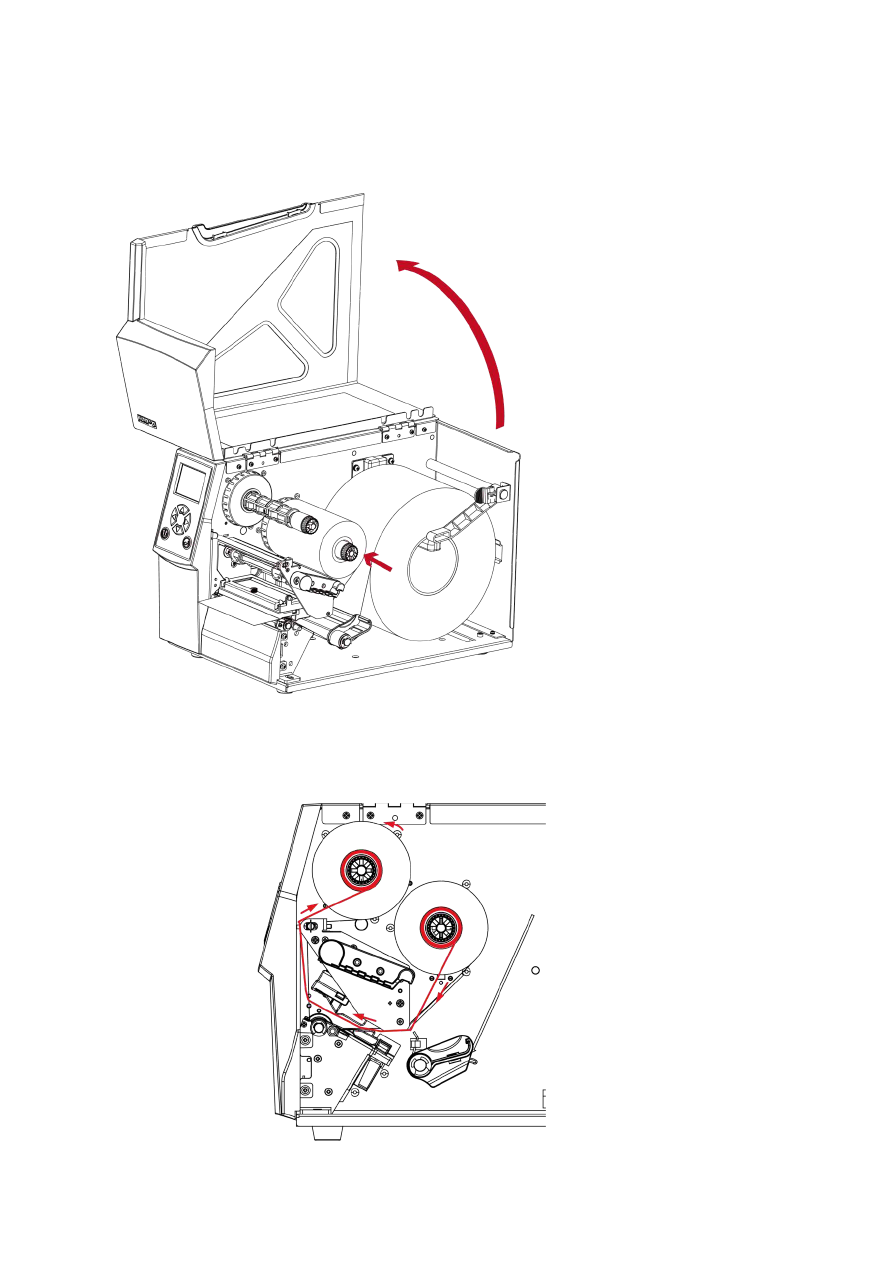

Установите принтер на плоскую

поверхность и откройте крышку

принтера

Поместите новую ленту на узел подачи ленты.

Две иллюстрации справа показывают, как установить ленту.

Ink side out

(красящий слой наружу)

Подготовка принтера к работе

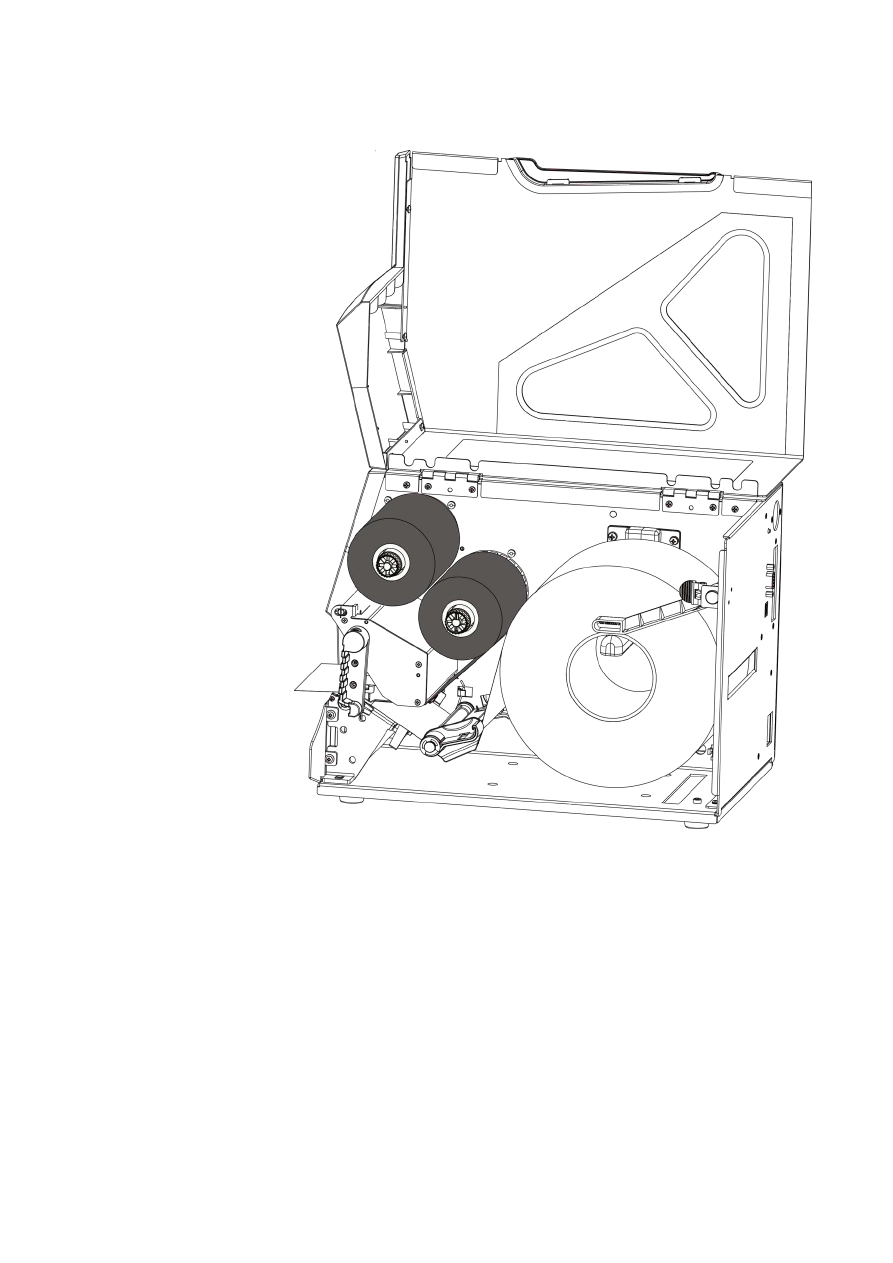

Протяните ленту под печатающей

головкой и обратно на другой стороне.

Прикрепите ее к пустой втулке для ленты.

Подготовка принтера к работе

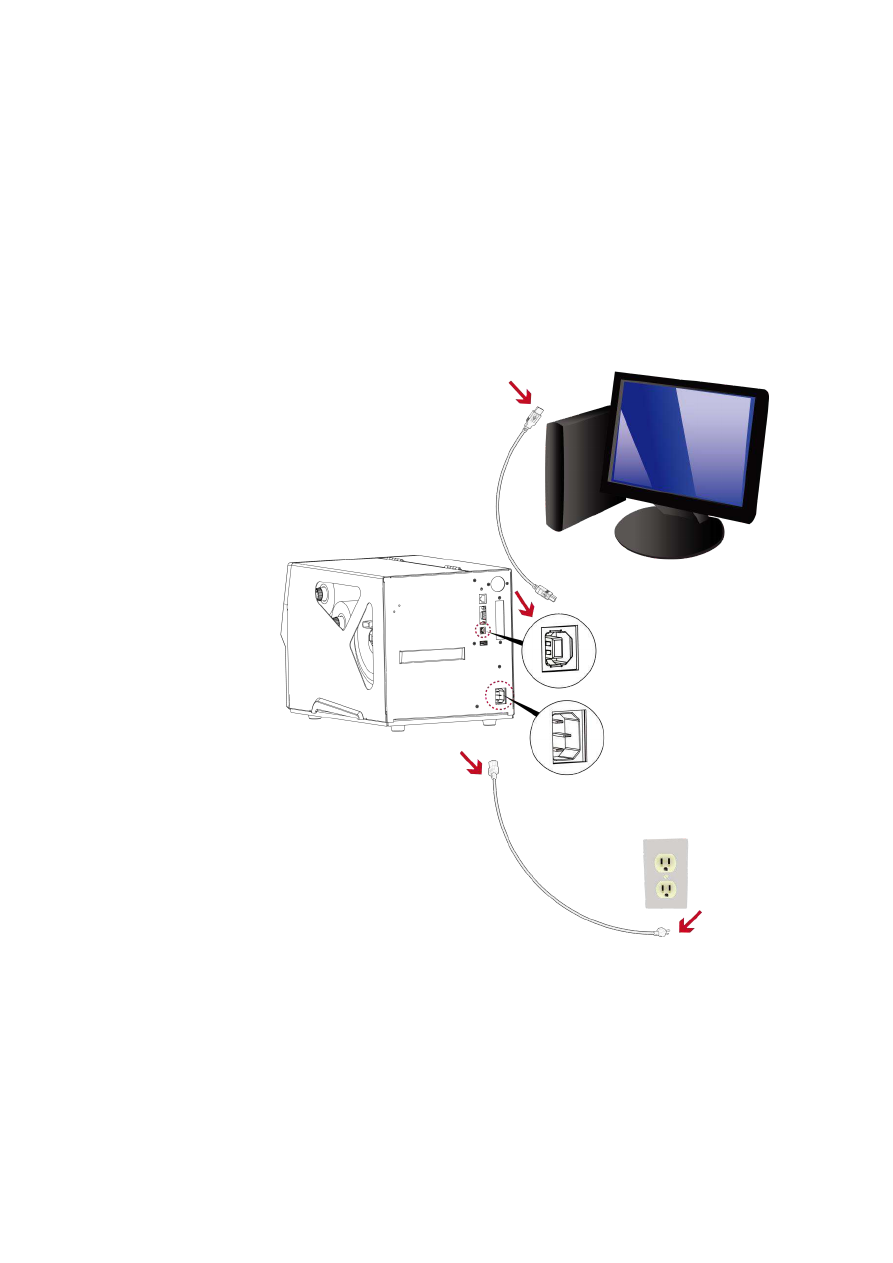

2.3 Подключение принтера к управляющему компьютеру

1. Пожалуйста, убедитесь, что принтер выключен.

2. Подключите кабель питания к принтеру и подключите штекер адаптера питания

к розетке.

3. Подключите USB кабель к принтеру и управляющему компьютеру.

4. Включите принтер. Панель управления должна загореться.

Принтер этикеток

(Порты могут отличаться в

зависимости от модели )

Подготовка принетра к работе

2.3

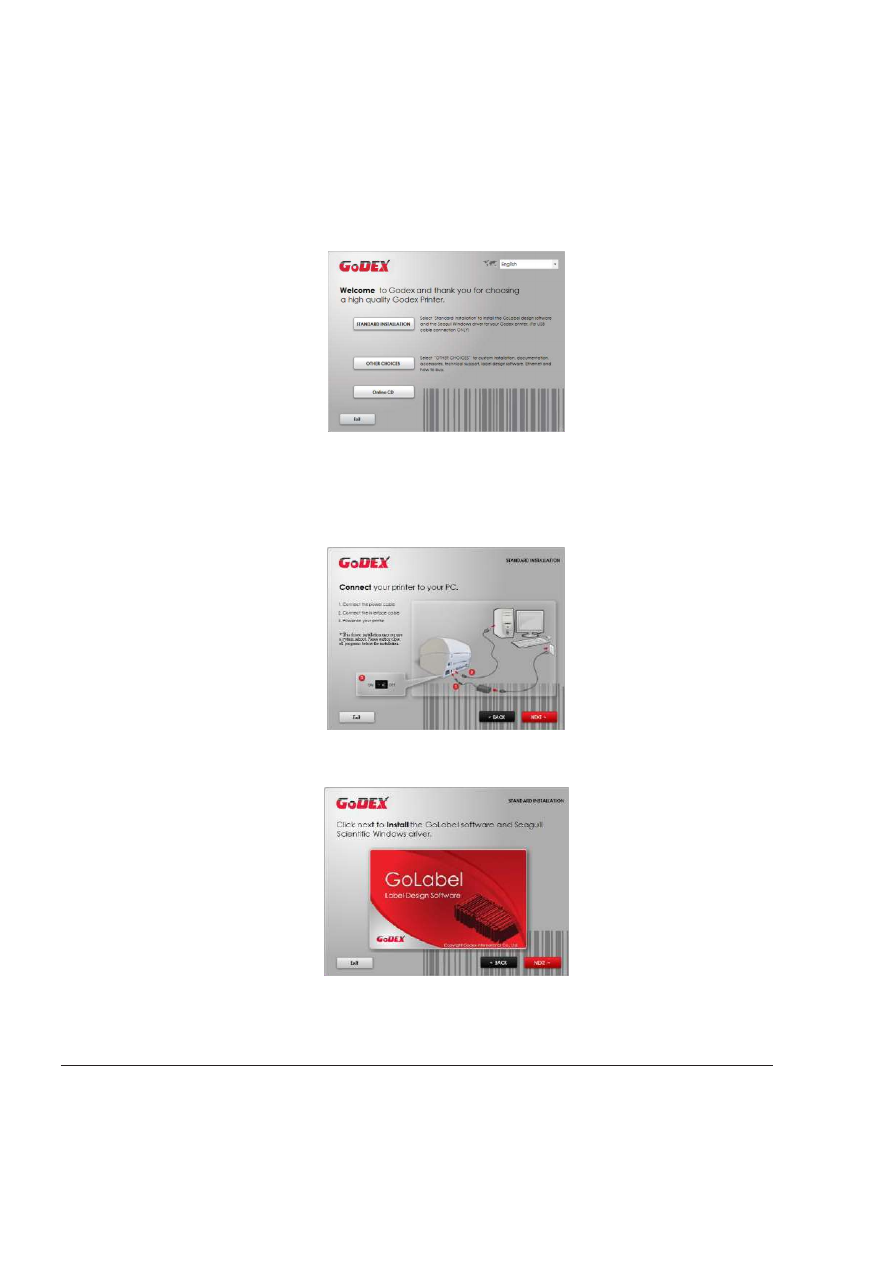

Стандартная установка с компакт-диска

1. Вставьте компакт-диск Super Wizard в CD / DVD-привод компьютера, программа установки должна

появиться автоматически.

Сначала вы увидите экран приветствия. На экране приветствия выберите «STANDARD

INSTALLATION» (Стандартная установка).

2. Затем мастер попросит вас убедиться, что USB-кабель и кабель питания подключены и что принтер

включен. Затем нажмите «NEXT» (Далее), чтобы продолжить.

3. Следующий экран, который вы увидите: «Install the GoLabel Software and Windows driver» (Установить

программное обеспечение GoLabel и драйвер Windows). Нажмите «NEXT» (Далее), чтобы продолжить.

Примечание

* Если программа Super Wizard не запустилась автоматически, вы можете либо включить

параметр «Автозапуск» для вашего CD / DVD привода, либо дважды щелкнуть на значок CD /

DVD привода, чтобы запустить программу вручную.
