Руководство по безопасности вертикальных цилиндрических стальных резервуаров для нефти и нефтепродуктов - часть 26





203

©  Оформление. ЗАО НТЦ ПБ, 2013

стальных резервуаров для нефти и нефтепродуктов

12

3

4

5

6

7

8

От

460

до

500

10Г2ФБ

ТУ 14-1-4034–96

«Прокат толстоли-

стовой из низколе-

гированной стали



марки 10Г2ФБ для



прямошовных элек-

тросварных труб ма-

гистральных газо-

нефтепроводов»

От 12 до 22

включ.,

≤ 0,006 %,

ВО,

С

э

 ≤

 0,43 %

10Г2ФБЮ

ТУ 14-1-46-27–96

«Прокат толстолисто-

вой из низколегиро-

ванной стали марки



10Г2ФБЮ для элек-

тросварных труб диа-

метром 530–1020 мм»

От 8 до 32

включ.,

≤ 0,006 %,

ВО,

С

э

 ≤

 0,43 %

08Г1НФБпл

ТУ 14-1-5386–99

«Прокат толстоли-

стовой, хладостой-

кий для электросвар-

ных труб диаметром



530–1220 мм с по-

вышенным ресурсом

эксплуатации»

От 8 до 25

включ.,

≤ 0,006 %,

ВО,

С

э

 ≤

 0,43 %

590

С590К

От 10

до 40

включ.

≤ 0,010 %,

ВО

12ГН2МФ

АЮ-У



(ВС-1-У)

ТУ 14-104-167–97

«Прокат листовой из

легированной стали



марки

12ГН2МФ

АЮ-У

(ВС-1-У)»

От 10 до 40

включ.,

≤ 0,010 %,

ВО

Примечание.

 S, P — содержание (массовая доля) серы и фосфора; ВО — внепечная обработка жид-

кой стали, включающая введение редкоземельных металлов и (или) кальция (остаточное содержание

кальция 0,001—0,02 %) и продувку аргоном;

С

э

 — углеродный эквивалент

.

204

Руководство по безопасности вертикальных цилиндрических

Приложение № 4

к Руководству по безопасности вертикальных цилиндрических

стальных резервуаров для нефти и нефтепродуктов,

утвержденному приказом Федеральной службы по экологическому,

технологическому и атомному надзору от 26 декабря 2012 г. № 780

Образец

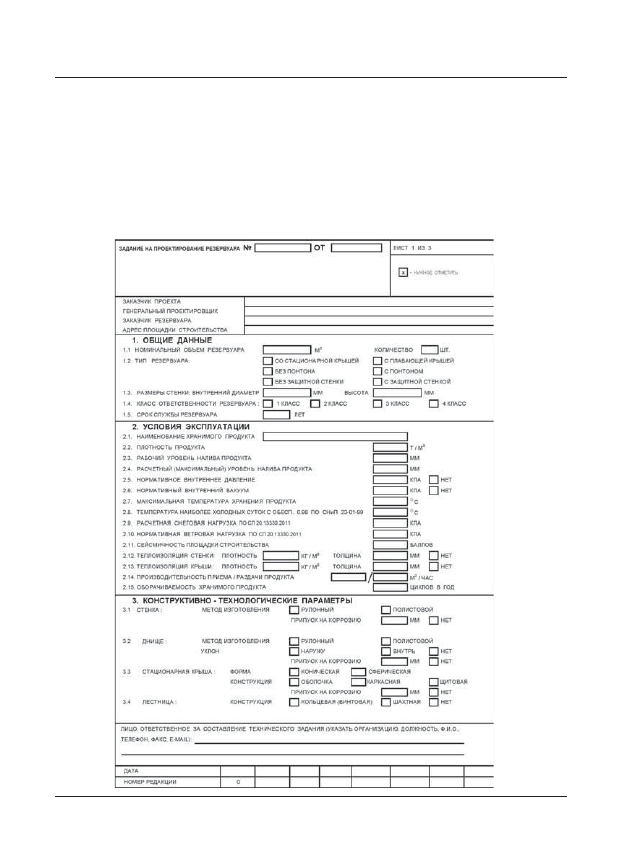

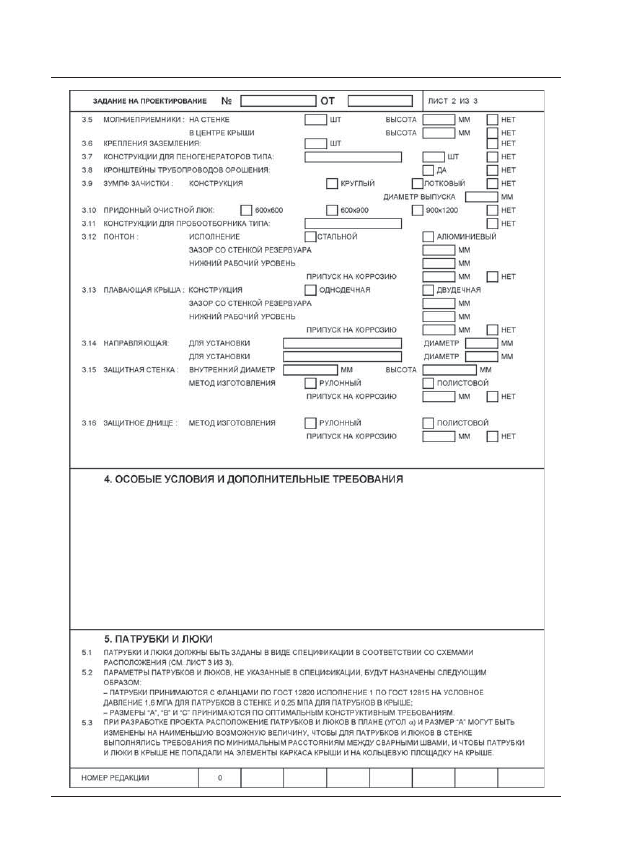

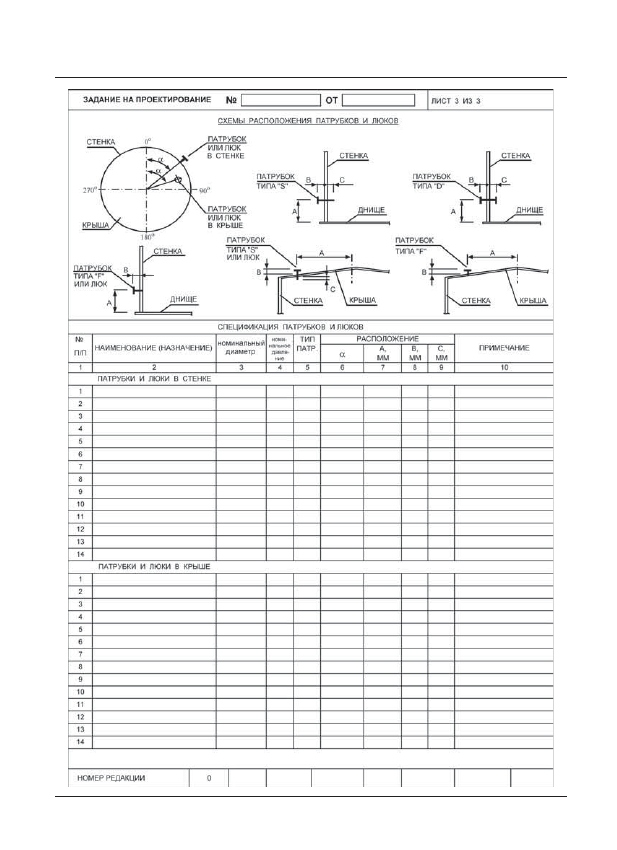

Задание на проектирование резервуара

205

©  Оформление. ЗАО НТЦ ПБ, 2013

стальных резервуаров для нефти и нефтепродуктов

206

Руководство по безопасности вертикальных цилиндрических

207

©  Оформление. ЗАО НТЦ ПБ, 2013

стальных резервуаров для нефти и нефтепродуктов

Приложение № 5

к Руководству по безопасности вертикальных цилиндрических

стальных резервуаров для нефти и нефтепродуктов,

утвержденному приказом Федеральной службы по экологическому,

технологическому и атомному надзору от 26 декабря 2012 г. № 780

Образец

Журнал

пооперационного контроля монтажно-сварочных работ

при сооружении вертикального цилиндрического резервуара

№ _________

Объем, м

3

 _____________________________________________

Назначение резервуара _______________________________
Место установки ______________________________________

УТВЕРЖДАЮ

_____________________________

(наименование организации)

_____________________________

(должность, Ф.И.О., подпись)

«___»__________________20___г.

Пояснения к оформлению журнала

1. Ответственным за своевременное ведение и правильное

оформление журнала, а также прилагаемой к нему сдаточной до-
кументации является представитель монтажной организации (на-
чальник участка).

2. Журнал пооперационного контроля ведется в двух экземпля-

рах на каждый резервуар прорабом (мастером), назначенным при-
казом по монтажному управлению.

3. Контроль за правильностью ведения и оформления журна-

ла и сдаточной документации возлагается на представителя заказ-
чика.

208

Руководство по безопасности вертикальных цилиндрических

4. Все записи в журнале пооперационного контроля произво-

дятся чернилами и разборчиво. Подчистки и исправления не до-
пускаются.

В случае появления подчисток и исправлений они оговарива-

ются и заверяются подписями ответственного представителя мон-
тажника и представителя заказчика.

5. Перед началом монтажных работ заполняется лист учета лиц,

допущенных к сдаче и приемке выполнения работ (раздел 1), в ко-
торый включаются:

ответственный исполнитель монтажных работ;
ответственный представитель монтажника;
представители заказчика.
После заполнения раздел 1 заверяется подписями руководите-

лей монтажной организации и заказчика.

Примечание. Оформление сдачи-приемки выполненных операций лица-

ми, фамилии которых не внесены в раздел 1, запрещается.

6. Перед началом сварочных работ на основании проверки удо-

стоверений или заверенных копий удостоверений сварщиков за-
полняется лист учета сварщиков (раздел 2). Графа 5 раздела 2 за-
полняется после получения заключения о механических испыта-
ниях контрольных образцов, сваренных сварщиком. Правильность
заполнения графы 5 для каждого сварщика удостоверяется подпи-
сями начальника монтажного участка и представителями заказчи-
ка в графах 6 и 7 соответственно.

7. Приемка фундамента под монтаж металлоконструкций про-

изводится комиссией по акту, наименование, номер и дата которо-
го записываются в разделе 3 журнала. Один экземпляр этого акта,
переданный монтажной организации, прилагается к журналу по-
операционного контроля.

О наличии акта в приложении представители монтажной орга-

низации и заказчика расписываются в графах 3 и 4.

8. Приемка в монтаж металлоконструкций, поставляемых из-

готовителем, производится по акту, номер и дата которого зано-

209

©  Оформление. ЗАО НТЦ ПБ, 2013

стальных резервуаров для нефти и нефтепродуктов

сятся в графу 2 раздела 4; один экземпляр акта прилагается к жур-
налу пооперационного контроля. О наличии акта представители
монтажника и заказчика расписываются в графе 3 и 4.

9. В раздел 5 заносятся наименования, номера, даты докумен-

тов, по которым техническая документация получена монтажником.

Приемка технической документации монтажником подтверж-

дается подписями представителей монтажника и заказчика.

10. Пооперационный контроль и сдача-приемка монтажных

работ осуществляются в соответствии с требованиями раздела 6 и
схемы «Допускаемые отклонения при монтаже».

Ответственный исполнитель работ своей подписью в графе 7

фиксирует выполнение каждой операции.

Все операции раздела 6 подлежат обязательному контролю

представителем заказчика с отметкой оценки качества в графе 6.
Представитель заказчика фиксирует выполнение каждой опера-
ции в графе 8.

11. Контроль и приемка сварочных работ осуществляются в со-

ответствии с разделом 7 и схемы «Сварные швы». Оценка качества
сварных швов заносится в графу 6.

12. Операции, проведенные в разделах 6, 7, подлежат актиро-

ванию. Оформление приемки выполненных работ производится
своевременно, т.е. после контроля каждой операции. Не допускает-
ся заполнять журнал пооперационного контроля после окончания
всех работ по резервуару или по прошествии длительного времени
после контроля операции.

Не допускается представителям заказчика производить в раз-

делах 6, 7 записи о приемке выполненных операций без личной
проверки их качества.

13. В раздел 8 заносятся дефекты, выявленные в процессе кон-

троля и приемки монтажных работ, устранение которых связано с
принятием технических решений.

Все другие замечания, выявленные при пооперационном кон-

троле работ, которые могут быть быстро устранены и не требуют
принятия технических решений, оформляются отдельными переч-

210

Руководство по безопасности вертикальных цилиндрических

нями по образцу раздела 8 в качестве рабочих документов и в раз-
деле 8 не отражаются.

14. Все отступления от проектной, монтажно-технологической

документации и строительных норм и допущенные при выполне-
нии монтажных работ вносятся в раздел 9.

15. В приложении 13 устанавливается перечень прилагаемых к

журналу документов.

16. Изменения в журнал пооперационного контроля вносятся

на основании «Извещений об изменении» от представителя мон-
тажной организации. Регистрация внесенных в журнал поопера-
ционного контроля изменений производится в листе регистрации
изменений.

17. Окончание монтажных работ оформляется актом сдачи ре-

зервуара в эксплуатацию, в котором руководителем организации
заказчика дается заключение о выполнении монтажных работ в
полном объеме в соответствии с требованиями проектной, мон-
тажно-технологической и нормативной документации, приемке
их представителем заказчика и готовности резервуара к сдаче в
эксплуатацию.

Образец 1

Раздел 1

Лист учета лиц, допущенных к сдаче и приемке выпол-

ненных работ

Фамилия, имя,

отчество

Наименование

организации,

должность

Образец подписи

Примечание

1

2

3

4

Руководитель организации

__________________________

(подрядчик)

__________________________

(подпись)

_____________________

(Ф.И.О.)
