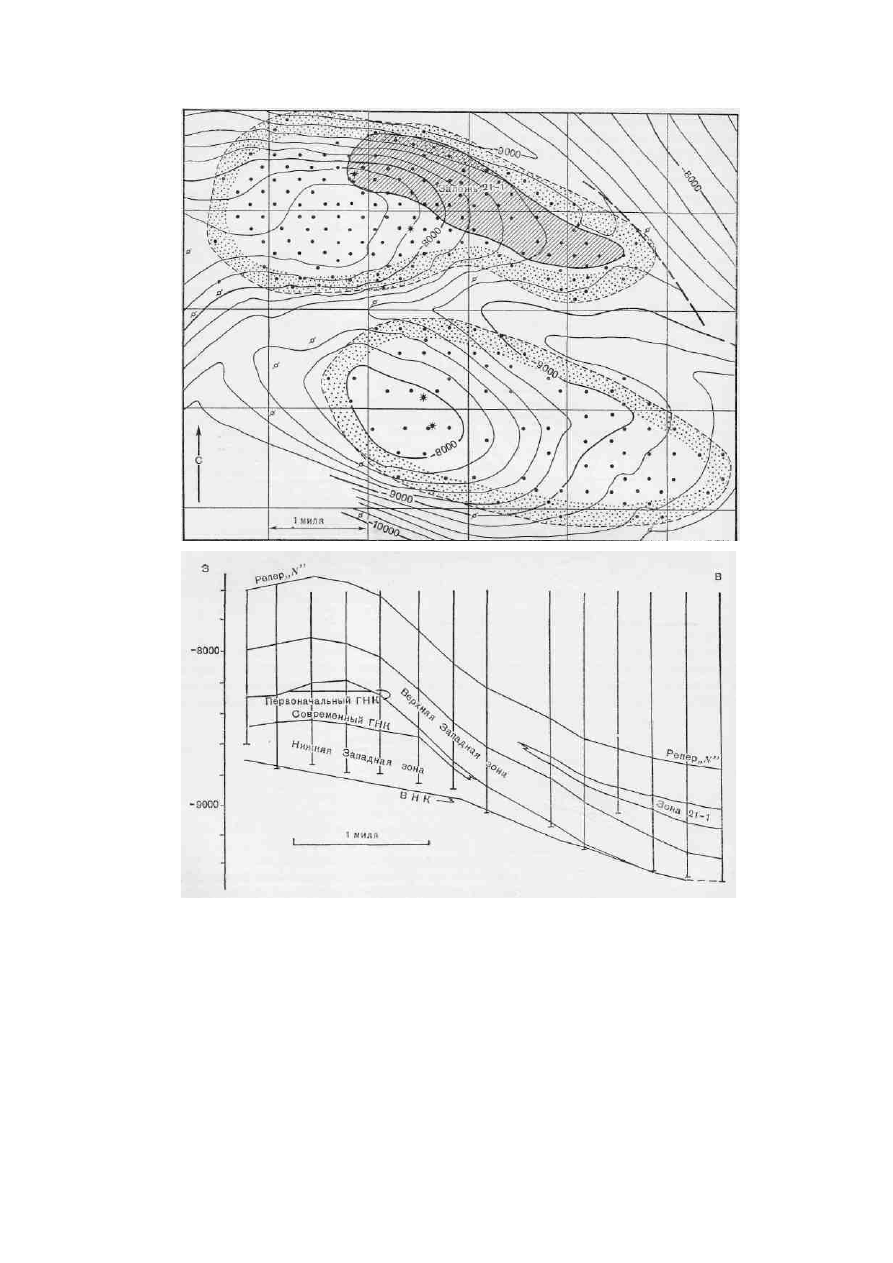

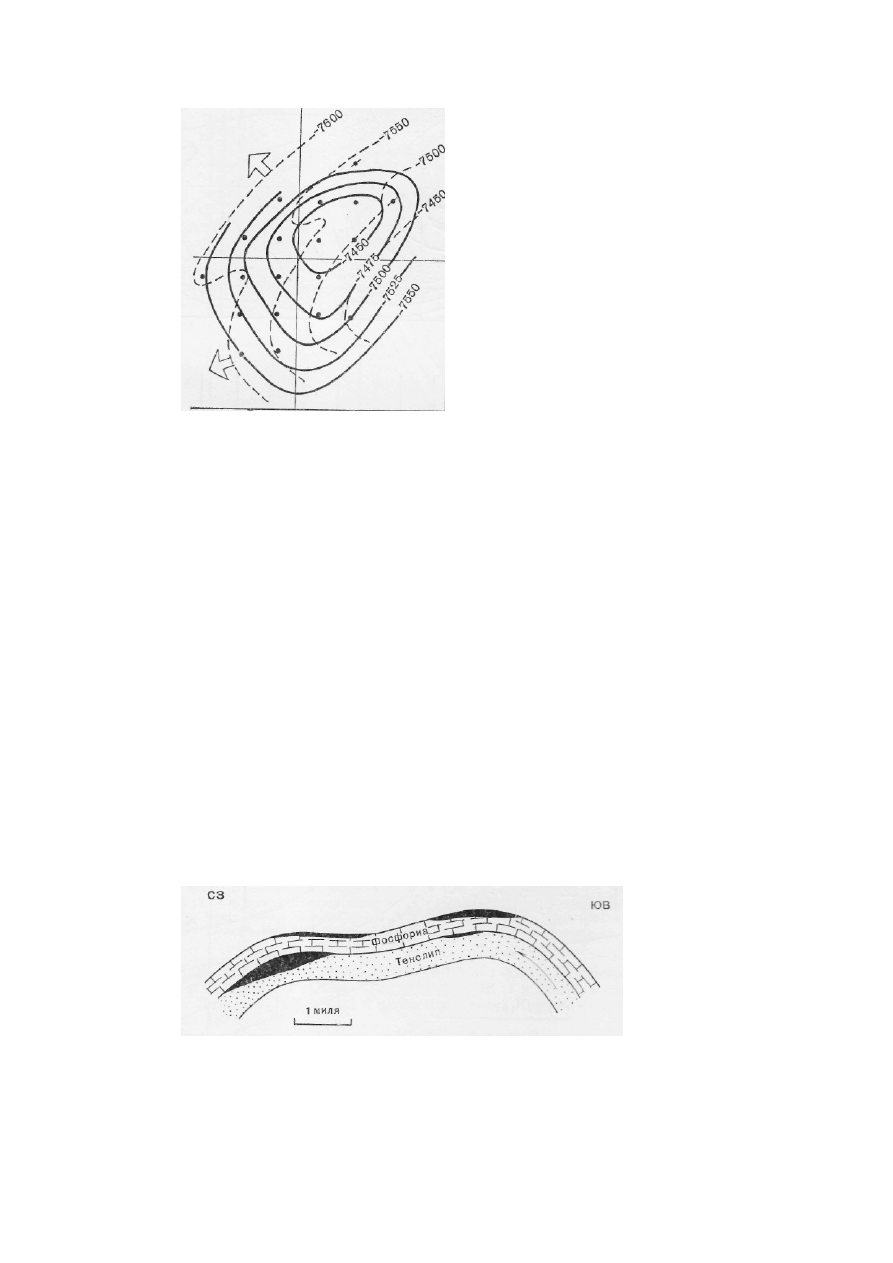

Фиг. 12-8. Залежь Кейро,, округ Юнион, Арканзас [2, стр. 1956, 1966, 1972]. Сплошными линиями показана кровля продуктивных юрских известняков Смаковер пластовое давление в разрабатываемом горизонте месторождения Шулер снизилось на 35 атм и здесь было добыто свыше 7 млн. баррелей нефти и 10 млн. баррелей воды. Очевидно, снижение пластового давления на месторождении Шулер привело к образованию градиента гидродинамического потенциала в направлении этого месторождения, распространившегося во все стороны от него и захватившего район залежи Кейро: после открытия этой залежи оказалось, что плоскость ВНК в горизонте Рейнолдс наклонена в сторону месторождения Шулер. Наклон ВНК составляет примерно 100 футов на 1 милю. Структурная карта залежи Кейро, положение наклонного ВНК и разрез залежи приведены на фиг. 12-8. Фиг. 12-9. Продольный разрез нефтяного месторождения Нортуэст-Лейк-Крик [30]. Черным цветом показано положение нефтяных залежей, стрелкой - направление движения |
