ГЕОЛОГИЯ НЕФТИ И ГАЗА (Арвилл Леворсен) - часть 56





Газ, растворенный в нефти

Во всех нефтяных залежах присутствует растворенный в нефти газ, хотя бы в

небольших количествах [22]. Для того чтобы газ оставался в растворенном состоянии,

требуется определенное давление. Таким образом, все залежи обладают тем или иным

количеством потенциальной энергии. Энергия сжатого и растворенного газа обычно

является преобладающим видом пластовой энергии в залежах, сформировавшихся в

изолированных   и   запечатанных   ловушках   (линзах,   тектонических   блоках,

сцементированных   песчаных   породах   и   т.п.).   Эта   энергия   высвобождается   при

расширении   растворенного   газа   и   выделении   его   из   нефти   вследствие   снижения

давления  в залежи   и  в  столбе  нефти   в  скважине.  Расширяющийся   газ  движется   в

направлении  более низкого  градиента  потенциала  флюида, увлекая с собой нефть.

Залежи,   разрабатываемые   исключительно   за   счет   энергии   расширения   газа,

высвобождающегося   из   раствора   в   нефти,   называются   залежами   с   режимом

естественного истощения или режимом растворенного газа.

В   момент   вскрытия   такой   залежи   давление   в   ней   достигает   максимального

значения,   а   затем   постепенно   снижается   по   мере   разработки.   Так   как   пластовая

энергия заключена главным образом в первоначально сжатом и растворенном в нефти

газе, то снижение давления в общем пропорционально количеству газа, извлеченного

из   залежи   вместе   с   нефтью.   Снижение   пластового   давления   обусловливает

уменьшение коэффициента нефтеотдачи, поскольку оставшееся в пласте количество

энергии   недостаточно   для   восстановления   первоначального   давления.   Остановка

скважины не приводит к восполнению пластовой энергии. Когда весь растворенный

газ   извлечен   из   залежи,   пластовое   давление   снижается   до   атмосферного,   и

остающаяся в пласте нефть может двигаться в скважины только под воздействием

гравитационных сил, что является крайне медленным и неэкономичным процессом

(см.   стр.   439-440:   Гравитационные   силы).   Следовательно,   очень   важно   сохранить

естественную энергию залежей,  характеризующихся  режимами растворенного  газа,

поскольку   расточение   этой   энергии   неизбежно   приведет   к   повышению   стоимости

разработки   залежи   и   уменьшению   количества   извлекаемой   нефти.   В   процессе

разработки залежей на режиме растворенного газа наступает момент, когда пластовое

давление   снижается   до   величины   давления   насыщения   (точки   кипения),   и   газ

начинает выделяться из раствора в свободную фазу в виде мельчайших пузырьков,

рассеянных   в   нефти.   Эти   пузырьки   могут   собраться   в   сводовой   части   залежи,

образовав  вторичную газовую шапку. Вторичная газовая шапка лишь незначительно

увеличивает   пластовую   энергию   и   эффективность   добычи   нефти,   и   ее   ни   в   коем

случае   нельзя   смешивать   с  первичной   газовой   шапкой.   Иногда   вторичная   газовая

шапка   образуется   в   результате   расширения   растворенного   газа   и   выделения   его   в

освободившуюся часть порового пространства, ранее занятого нефтью, извлеченной

на поверхность. Скважины, расположенные в пределах распространения вторичной

газовой шапки, характеризуются очень высокими газовыми факторами и могут давать

даже чистый газ.

В случае полного истощения растворенного газа или значительного снижения

его   содержания   в   пластовой   нефти   энергия   природного   резервуара   может   быть

восстановлена   путем   нагнетания   в   него   газа   под   давлением.   Обычно   в   пласт

закачивается тот же самый газ, который добывается вместе с нефтью и отделяется

(сепарируется) от нее на поверхности. Кроме повышения и поддержания пластового

давления,   этим   достигается   и   дополнительный   эффект:   двигаясь   от   скважин   с

высоким   давлением   (нагнетательных)   к   скважинам   с   низким   давлением

(эксплуатационным),   т.   е.   вновь   в   направлении   понижения   градиента   потенциала

флюида, газ расширяется и увлекает вместе с собой нефть¹. Процесс поддержания

пластового давления на уровне его первоначального значения путем закачки в пласт

газа под давлением называется  восстановлением давления  (repressuring). Пластовое

давление можно также поддержать или повысить путем закачки в пласт воды под

давлением через скважины, расположенные на погруженных участках структуры. Это

так называемое заводнение. Если к моменту начала заводнения или закачки газа под

давлением первичная энергия пласта, создававшаяся растворенным газом, уже была в

значительной   степени   исчерпана,   то   такой   процесс   дополнительной   разработки

называется   вторичной   добычей   или  вторичным   методом  разработки  (см.   также

стр.447-450). Механизм добычи нефти на естественном режиме растворенного газа и

на режиме искусственного поддержания давления в этом случае один и тот же.

Коэффициент нефтеотдачи при режиме растворенного газа значительно ниже,

чем при других источниках пластовой энергии, и составляет 10-30%

¹Процесс извлечения жирного газа из пласта, осушения его (отделения конденсата) и

закачки   сухого  газа   вновь  в  пласт   с   целью  поддержания   пластового   давления   называется
сайклингом или рециркуляцией газа.

в  большинстве   случаев   менее   20%,   геологических   запасов   нефти   в  пласте¹.   Такой

низкий процент нефтеотдачи является следствием весьма ограниченного количества

газа, первоначально содержавшегося в нефти и недостаточного для вытеснения нефти

из   породы   и   продвижения   ее   в   сторону   забоев   скважин,   а   также   той   легкости,   с

которой газ проходит через нефть. Различия в конечной  добыче нефти на режиме

растворенного   газа   связаны   со   следующим   фактом:   в   большинстве   случаев

максимальный коэффициент нефтеотдачи (см. стр. 444) возможен лишь при условии

очень медленного темпа разработки и относительно небольших дебитов скважин, что

позволяет использовать всю или почти всю энергию сжатого газа для извлечения

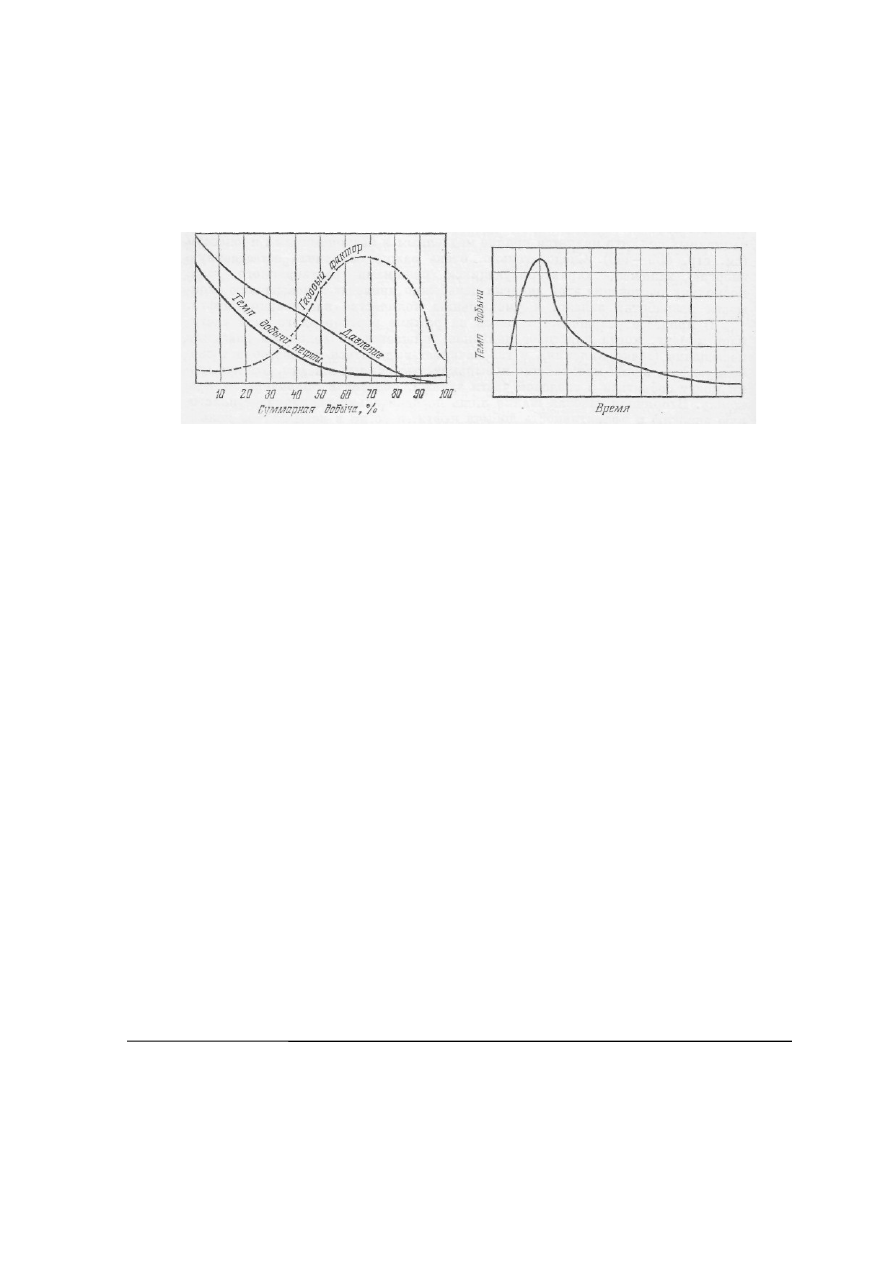

Фиг. 10-12. Характеристика разработки залежи на режиме растворенного газа

(Murphy, Petrol. Engrs., p. B-92, 1952).

Фиг. 10-13. Обобщенная кривая изменения темпа добычи нефти из залежи с

режимом растворенного газа (Murphy, Petrol. Engrs., p. B-94, 1952).

нефти. Только при этом условии разработка  такой залежи может быть достаточно

выгодной. Если увеличить темп отбора нефти из залежи, пластовое давление начнет

резко падать, газовый фактор уже на ранней стадии разработки станет очень высоким,

и весьма ограниченная энергия сжатого растворенного газа будет быстро истощена. В

некоторых залежах газовый фактор резко возрастает уже после небольшой добычи

нефти. Причина этого заключается в том, что относительная проницаемость (фазовая

проницаемость)   для   нефти   начинает   резко   снижаться:   извлечение   из   залежи,

например, одной четверти заключенной в ней нефти может привести к уменьшению

фазовой проницаемости для оставшейся нефти на 0,1 ее первоначальной величины

(см. фиг. 4-6). Это в свою очередь приводит к тому, что коллектор становится более

проницаемым для газа, обладающего низкой вязкостью, т.е. к резкому повышению

газового   фактора.   На   фиг.   10-12   показан   характер   уменьшение   добычи   нефти   на

режиме   растворенного   газа   с   сопутствующим   снижением   пластового   давления   и

повышением   газового   фактора.   Обобщенная   кривая   изменения   величины   добычи

нефти   за   весь   период   разработки   залежи   на   режиме,   использующем   энергию

растворенного газа,

¹Геологические   запасы   нефти   в   пласте  («Oil   in   place»)   представляют   собой   то

количество   нефти,   которое   содержится   в   поровом   пространстве   коллектора,   полностью
насыщенного этой нефтью. Извлекаемая нефть - это товарная нефть (нефть, получаемая на
поверхности), которая может быть добыта с помощью всех известных методов, первичных и
вторичных,   при   существующих   экономических   условиях.   Физически   извлекаемая   нефть   -
товарная нефть, которая может быть получена всеми известными методами безотносительно к
ее стоимости. Остаточная нефть  -  нефть, остающаяся в пласте после окончания разработки

залежи. Это адсорбированная нефть, а также нефть, удерживаемая капиллярным давлением в
мельчайших порах. Она неизвлекаема. Первичная извлекаемая нефть может быть добыта с
использованием   естественной   энергии   пласта.   Вторичная   извлекаемая   нефть  -  это   нефть,
добываемая   с   помощью   искусственного   восстановления   энергии   пласта,   например   путем
заводнения или закачки газа под давлением.

показана   на   фиг.   10-13.   Сравнительная   характеристика   добычи   нефти   и   газовых

факторов по группе месторождений США приведена на фиг. 10-14. Второй причиной

относительно   невысокой   эффективности   разработки   нефтяной   залежи   на   режиме

растворенного   газа   является   повышение   вязкости   нефти   по   мере   извлечения   газа.

Вначале, когда выделяется растворенный в нефти газ, присутствующий в ней в виде

мельчайших   рассеянных   пузырьков,   общая   вязкость   газо-нефтяной   смеси

уменьшается,   и   эта   смесь   движется   в   пласте   более   свободно.   Однако   это   лишь

временный   эффект.   Как   только   мельчайшие   пузырьки   газа   соединятся   в   крупные

пузыри,

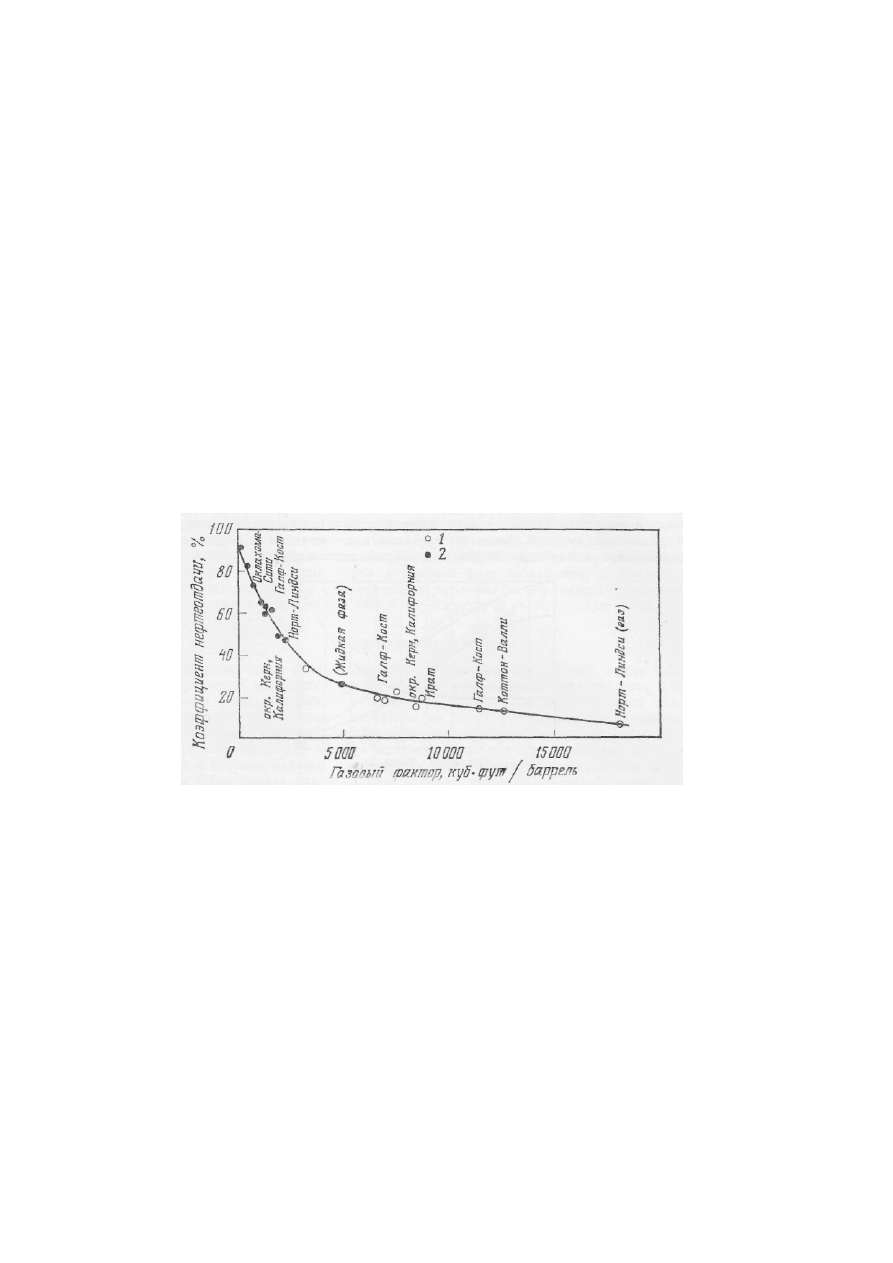

Фиг.   10-14.   Соотношение   между   величиной   газового   фактора   и

коэффициентом   нефтеотдачи   для   некоторых   месторождений   США   (Katz,   Williams,
Bull. Am. Assoc. Petrol. Geol., 36, p. 354, Fig. 12, 1952).

В   частности,   для   группы   месторождений   побережья   Мексиканского   залива

газовый фактор варьирует в пределах 1250-1500 куб. футов газа на 1 баррель нефти. В
этих условиях на каждые 100 баррелей нефти в пласте можно получить 60-62 барреля
нефти   на   поверхности.   Наиболее   высокий   газовый   фактор   для   нефтяной   залежи
составляет 4900 куб. фут/баррель, а самый низкий для газоконденсатной  - 3300 куб.
фут/баррель.

1  -  газоконденсатные   месторождения;   2  -  нефтяные   и   газо-нефтяные

месторождения.

образовав непрерывную газовую фазу, газ начнет обгонять нефть в своем движении к

скважинам. Большая часть нефти, обедненной растворенным газом и потому более

вязкой,   становится   неизвлекаемой.   На   этой   стадии   разработки   скважины   вместе   с

нефтью   начинают   давать   и   небольшое   количество   воды,   что   свидетельствует   о

снижении   «промывающего   эффекта»   пластовых   вод   в   общем   объеме   добываемой

нефти.

Режим газовой шапки (газонапорный режим)

Присутствие первичной газовой шапки над нефтяной залежью свидетельствует

об   избыточном   количестве   газа,   полностью   насыщающего   нефть   при   пластовых

давлении и температуре. Это так называемая «насыщенная залежь». В этом случае

пластовая энергия заключена не только в газе, растворенном в нефти, но и в сжатом

пластовым   давлением   свободном   газе   газовой   шапки.   При   снижении   пластового

давления   по   мере   извлечения   нефти   и   уменьшения   ее   объема   расширяющийся

свободный газ «подчищает» поровое пространство, способствуя передвижению этой

нефти к скважинам. Режим работы залежи, характеризующейся наличием первичной

газовой   шапки   и   движением   нефти   исключительно   в   результате   расширения

растворенного газа и сжатого газа газовой шапки, называется газонапорным режимом

или режимом газовой шапки. Соотношения между объемами нефти и газовой шапки в

таких   залежах   могут   быть   самыми   различными:   одни   залежи   характеризуются

небольшими   газовыми   шапками,   другие,   наоборот,   крупными   шапками   и

незначительными нефтяными оторочками.

Когда в залежи с режимом растворенного газа пластовое давление упадет до

точки кипения, различие между этим режимом и газонапорным режимом начинает

исчезать. Давление в залежи с режимом растворенного газа может снижаться до тех

пор, пока не образуется газовая шапка, т.е. на поздних стадиях разработки в залежи

могут действовать оба источника пластовой энергии. В начальной стадии разработки,

когда   залежь   только   что   вскрыта   скважинами,   для   любой   залежи   характерен

максимум аластовой энергии. Затем по мере снижения пластового давления количе-

ство пластовой энергии уменьшается вплоть до полного ее истощения, и дальнейшее

извлечение нефти становится невозможным.

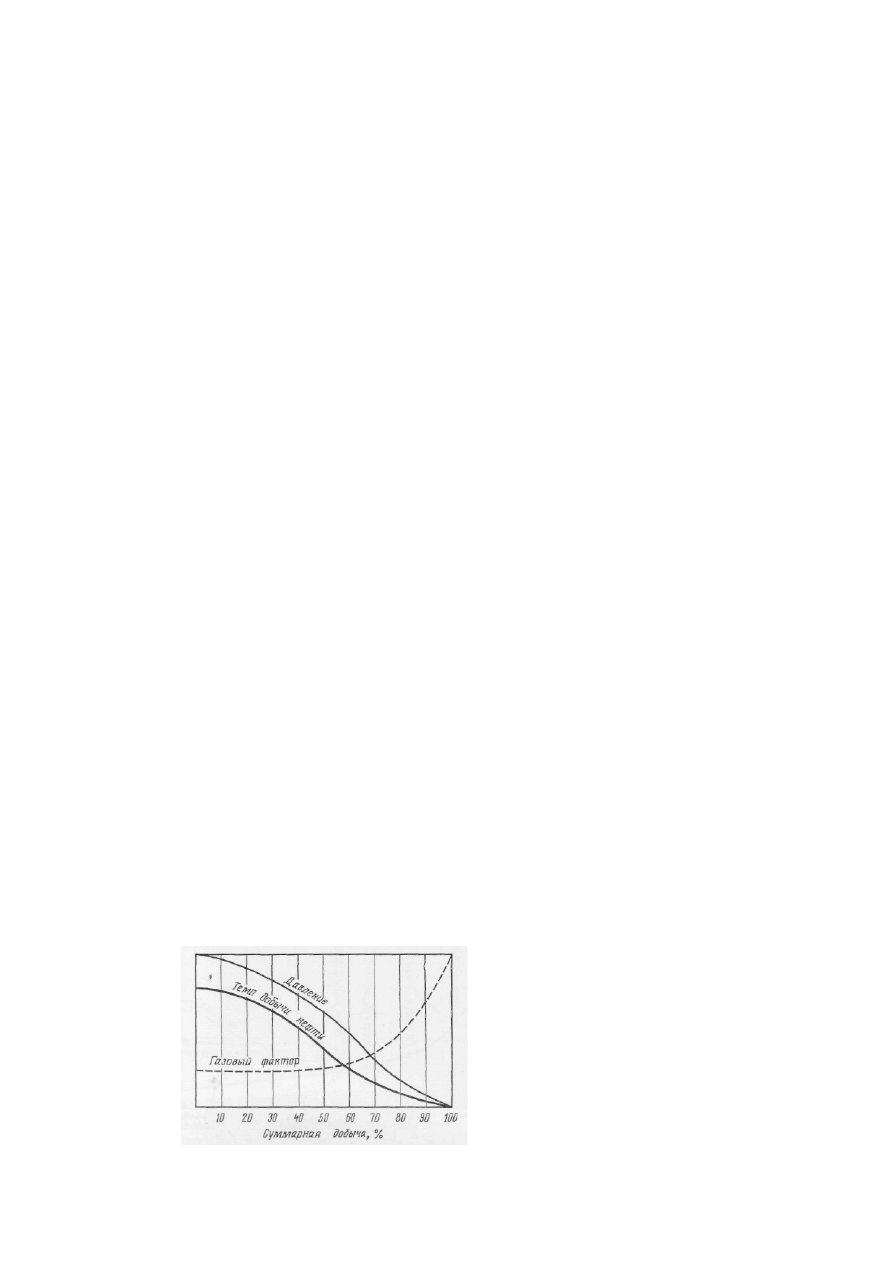

Фиг.   10-15.   Эксплуатационная   характеристика   залежи   при   газонапорном

режиме (Murphy, Petrol. Engrs., p. B-92, 1952).

Раньше,   когда   не   были   еще   известны   залежи   с   газонапорным   режимом,

скважины   обычно   «продували»   до   тех   пор,   пока   из   залежи   не   выходило   все

избыточное количество газа и в скважину не начинала поступать нефть. Скважины,

вскрывшие   газовую   шапку,   начинали   давать   чистый   газ   сразу   же,   но   часто   газом

фонтанировали   и   скважины,   вскрывшие   нефтяную   часть   залежи,   в   особенности   в

случае слишком быстрого извлечения флюидов. В результате энергия сжатого газа

преждевременно   истощалась,   что   вело   к   необходимости   перевода   скважин   на

насосный   способ   добычи   значительно   раньше,   чем   это   требовалось   при   условии

сохранения   пластовой   энергии.   Современные   методы   эксплуатации   скважин

направлены на максимальное использование пластовой энергии, чтобы газ не только

увлекал   в   скважину   возможно   большее   количество   нефти,   но   и   способствовал

подъему этой нефти на поверхность.

Эффективность   разработки   залежей   на   газонапорном   режиме   значительно

выше, чем на режиме растворенного газа, и коэффициент нефтеотдачи колеблется от

30 до 80%, но в большинстве случаев не превышает 60%.

Основным фактором, препятствующим более полному извлечению нефти при

газонапорном режиме, является низкая вязкость газа, обусловливающая большую, чем

у нефти, скорость фильтрации его сквозь наиболее проницаемые участки пласта. Если

залежь интенсивно эксплуатируется, газ начинает обгонять нефть, почти не вытесняя

ее из порового пространства. На фиг. 10-15 показана типичная диаграмма снижения

темпа   добычи   в   случае   работы   залежи   на   газонапорном   режиме.   Газовый   фактор

достигает   максимального]значения   в   момент,   когда   добыча   нефти   из   залежи

становится минимальной.

Залежи,   которые   в   условиях   небольших   глубин   обычно   характеризуются

присутствием газовых шапок, приобретают совершенно иной облик с увеличением

температуры и давления с глубиной, пока в конечном счете различие между нефтью и

газом не исчезнет вовсе. Такому случаю отвечает точка В на фиг. 10-4. Плотность газа

возрастает с увеличением давления (или глубины) в результате увеличения степени

сжатия   газа   в   ограниченном   пространстве.   Плотность   нефти,   наоборот,   по   мере

погружения будет уменьшаться, так как возрастающее давление будет способствовать

переходу все большего количества свободного газа в растворенное состояние. В конце

концов   в   критической   точке,   соответствующей   абсолютному   давлению   5000-6000

фунт/кв. дюйм  (350-420  атм), величины плотности газа и нефти станут равными, а

значения вязкости, поверхностного натяжения и сжимаемости - настолько близкими,

что   отличить   нефть   от   газа   станет   практически   невозможно,   ибо   они   перейдут   в

однофазное состояние. Такова, в частности, природа газоконденсатных залежей: при

увеличении  давления происходит  растворение  нефти  в газовой фазе (испарение)  и

образование однофазной системы, а при снижении давления - обратная (ретроградная)

конденсация с разделением смеси на жидкую и газообразную фазы.

Водонапорный режим

Водонапорным   называется   такой   режим   работы   залежи,   когда   пластовое

давление передается от подземных вод, окружающих залежь, к зоне контакта вода -

нефть   или   вода  -  газ   [24].   Пластовая   энергия   залежи   с   водонапорным   режимом

поступает   из   части   резервуара,   расположенной   за   пределами   залежи,   и

распространяется   в   направлении   градиента   давления,   возникающего   в   момент

извлечения из залежи флюидов. Вода двинется в сторону залежи, заполняя ту часть

порового пространства,  которая  ранее была занята  извлеченными  нефтью, газом  и

пластовой водой, и тем самым поддерживает пластовое давление в залежи. Давление

на   водо-нефтяном   или   водо-газовом   контакте   может   быть   гидростатическим   или

гидродинамическим,   может   быть   обусловлено   упругим   сжатием   воды,   упругими

силами сжатого газа, растворенного в этой воде, упругим сжатием горных пород, а

такя^е   суммарным   воздействием   нескольких   или   даже   всех   этих   сил.   Возможно

присутствие   и   газовой   шапки,   но   при   водонапорном   режиме   ее   роль   как

дополнительного   источника   пластовой   энергии   не   столь   велика,   как   при   газовом

режиме.

Если пластовое давление в течение разработки залежи остается равным или

близким по величине к начальному пластовому давлению, то это означает, что в пласт

поступает количество воды, эквивалентное по объему извлеченным нефти и газу, и с

такой  же скоростью,  с какой  происходит  извлечение  нефти  и газа.  В этом случае

можно   говорить   об  активном   водонапорном   режиме.   Возникновению   его   могут

способствовать следующие факторы: 1) интенсивный подток воды в залежь (как при

обнажении   ограниченной   системы   флюидов),   компенсирующий   добычу   и

поддерживающий   пластовое   давление;   2)   относительно   небольшое   расширение

огромных   объемов   воды,   окружающей   залежь,   вследствие   общего   снижения

давления; 3) относительно небольшое уменьшение объема порового пространства в

общей массе пород-коллекторов за пределами залежи, обусловливающее увеличение

влияния   геостатического   давления   при   соответствующем   снижении   пластового

давления   (давления   флюидов)   в   результате   извлечения   флюидов   из   залежи;   4)

комбинации   всех   факторов.   В   природе   существуют   залежи,   характеризующиеся

различной степенью интенсивности водонапорного режима  -  от залежей активного

водонапорного   режима   до   зален^ей,   в   которые   законтурная   вода   поступает   так

медленно, что происходит резкое снижение пластового давления с соответствующим

уменьшением   количества   добываемой   нефти.   Неактивный   или   частичный

водонапорный   режим   бывает   трудно   отличить   от   режима   растворенного   газа   или

гравитационного режима.

Иногда  характер  разработки  залежи  определяется  всеми  тремя режимами,  и

очень трудно определить относительную роль каяедого из них.

Геологическим   условием,   определяющим   возможность   активного   водо-

напорного   режима,   является   широкое   площадное   распространение   природного

резервуара,   обеспечивающее   наличие   больших   масс   воды,   достаточных   для

замещения   извлеченных   из   пласта   флюидов.   Если   природный   резервуар   имеет

линзовидную форму или он тектонически нарушен, или включает зоны пониженной

проницаемости и т. п., возможность активного водонапорного режима маловероятна.

В некоторых районах можно еще до открытия залежи или вскоре после ее открытия

предсказать   вероятный   режим   залежи.   В   большинстве   случаев,   однако,   характер

движения пластовых код не может быть определен до тех пор, пока из залежи не

будет извлечено определенное количество нефти и газа, достаточное для определения

тенденций в изменении физического состояния пластовых флюидов, количественных

изменений   их   объемов   и   вероятного   коэффициента   продуктивности   (величины

снижения пластового давления на 1 баррель добытой нефти).

Когда   пластовые   воды   движутся   из   окружающих   участков   в   залежь   и

заполняют   пространство,   ранее  занимаемое   извлеченными   нефтью и  газом,  они  1)

уменьшают разницу в величинах потенциалов флюидов между залежью и скважиной

и   между   залежью   и   окружающей   ее   площадью;   2)   вытесняют   нефть   из   порового

пространства;   3)   способствуют   перемещению   нефти   и   газа   к   скважине.   Если

извлечение нефти и газа происходит быстрее, чем подток воды, пластовое давление

будет   снижаться   в   соответствии   с   темпом   добычи,   и   промывающее   действие

законтурных   вод   будет   уменьшаться.   В   отличие   от   газонапорного   режима   при

активном   водонапорном   режиме   можно   добиться   восстановления   пластового

давления путем остановки скважин на некоторое время. Когда пластовое давление

быстро восстанавливается до первоначальной величины, это указывает на большой

запас   пластовой   энергии   и   на   хорошие   коллекторские   свойства   пород.   При















содержание   ..  54  55  56  57   ..
