ГЕОЛОГИЯ НЕФТИ И ГАЗА (Арвилл Леворсен) - часть 49





сами по себе, сколько как показатели градиентов потенциала флюидов в природных

резервуарах¹.   На   фиг.   9-10   [14],   9-11   и   9-12   [15]   приведены   некоторые   примеры

избыточных пластовых давлений.

В   резервуарах,   приуроченных   к   соляным   куполам,   развитым   на   побережье

Мексиканского   залива   в   Техасе   и   Луизиане,   характерны   аномально   высокие

пластовые давления. Последние, вероятно, связаны со сбросовыми дисклокациями и

диастрофизмом   пород,   неизбежно   сопутствующими   внедрению   соляных   штоков   в

мягкие и некомпетентные третичные осадки этого региона (фиг. 9-10). Здесь довольно

обычны   блоки   сильно   сжатых   пород,   характеризующихся   градиентами   пластовых

давлений   порядка   0,5-0,8  фунт/кв.  дюйм/фут.   Поэтому   при   бурении   требуется

соблюдать большую осторожность, чтобы предотвратить выбросы и потерю контроля

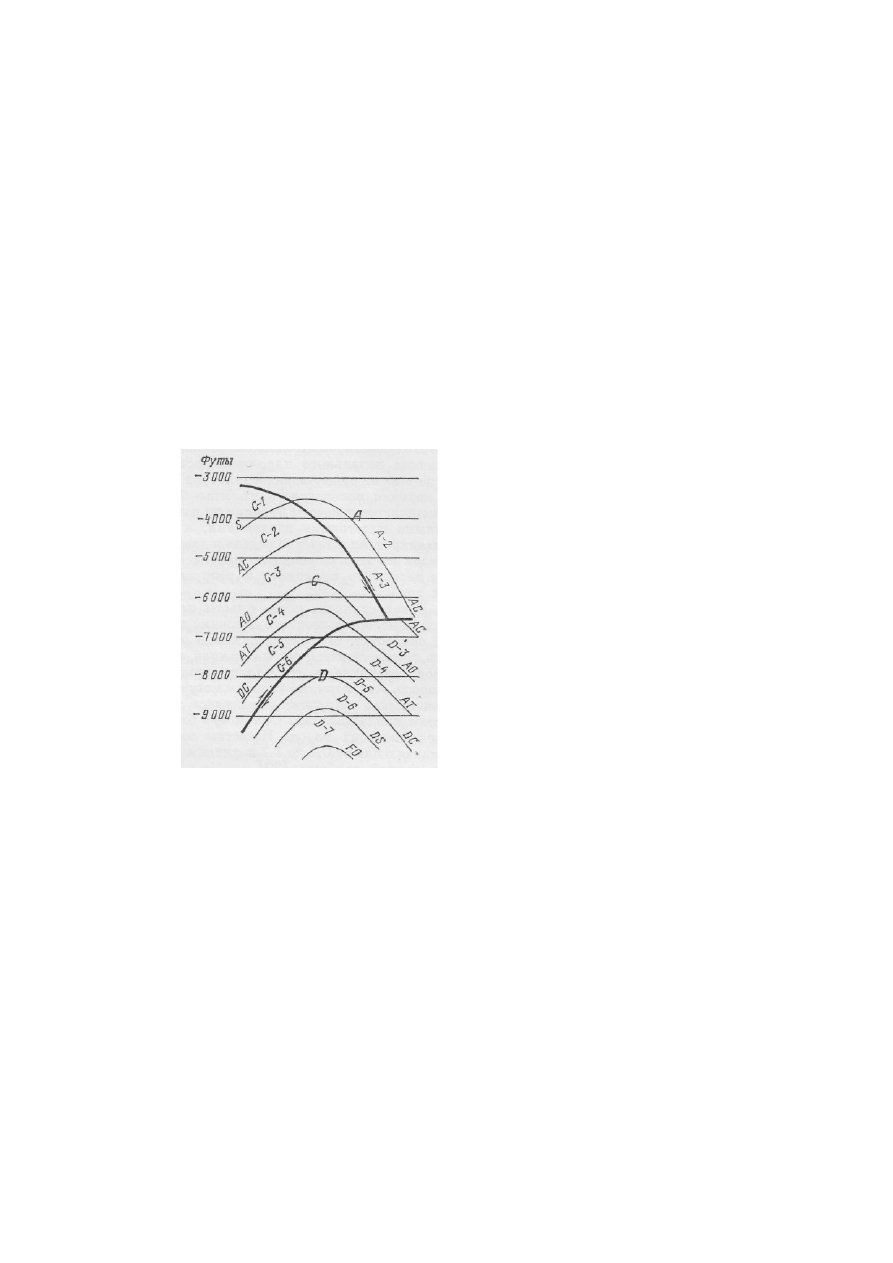

Фиг. 9-12. Схематический разрез нефтяного месторождения Вентура-Авеню,

Калифорния, в интервале 3000-9000 футов ниже уровня моря (Watts, Trans. Am. Inst.
Min. Met. Engrs., 174, p. 192, Fig. 1, 1948).

Буквы   и   цифры   обозначают   местную   номенклатуру   пластов:  А,  С  и  D  -

отдельные блоки, образованные системой пересекающихся взбрособых нарушений,
осложняющих   крупную   складку.   В   пределах   зоны  D-7  блока  D  установлено
аномально   высокое   пластовое   давление,   приближающееся   по   величине   к
геостатическому и соответствующее градиенту 1 фунт/кв дюйм /фут (0,23 атм/м).

над   скважиной.   Изолированные   песчаные   линзы   в   этих   третичных   осадках   также

часто характеризуются высоким пластовым давлением при относительно небольших

объемах   флюида,   возможно   благодаря   тому,   что   они   оказались   запечатанными

перекрывающими их породами.

Характерный   пример   аномально   высокого   пластового   давления   в   изо-

лированном взброшенном тектоническом блоке нефтяного месторождения Вентура в

Калифорнии   показан   на   фиг.   9-12   [15].   По-видимому,   это   давление   обусловлено

сжатием при складкообразовании и последующим ограничением сбросами залежей.

Разрез продуктивной части сложен мягкими породами третичного возраста. Другим

возможным   объяснением   наличия   аномально   высокого   пластового   давления   в

запечатанных природных резервуарах может быть увеличение объема углеводородов

при   их   преобразовании   из   высокомолекулярных   в   более   простые.   Еще   один

характерный случай аномально высокого пластового давления наблюдался в районе

Байю-Сент-Дени в округе Джефферсон в Луизиане, на северной окраине залива Бара-

тария. Здесь забойное давление на глубине 13 000 футов (3962 м) оказалось равным

12 635 фунт/кв. дюйм [16]. На месторождении Ист-Уоссон в округе Йокем в западном

Техасе в газовой скважине, вскрывшей песчаники Йэйтс(пермь), на глубине 3120

¹С этим утверждением нельзя согласиться. Аномально высокие пластовые давления

при   определенных   геологических   условиях   могут   свидетельствовать   о   хорошей   изоляции
горизонтов и о продолжающихся процессах миграции и аккумуляции углеводородов. - Прим.
ред.

футов пластовое давление оказалось равным 2800  фунт/кв. дюйм. Газ негорючий, с

содержанием   97%   азота   [17].   На   месторождении   Кхаур   в   Пакистане   пластовое

давление оказалось почти равным геостатическому: на глубине 5212  футов  - 5060

фунт/кв. дюйм, а на глубине 5748  футов  - 5420  фунт/кв.   дюйм  [18]. Эти давления

являются, по-видимому, остаточными, связанными с орогеническими движениями¹.

На   месторождении   Форест-Резерв   в   Тринидаде   пластовое   давление   соответствует

градиенту давления 0,89 фунт/кв. дюйм/фут [19]. Как в Пакистане, так и в Тринидаде

продуктивные горизонты сложены песчаниками и глинистыми породами третичного

возраста, интенсивно смятыми и тектонически нарушенными.

Аномально   высокие   пластовые   давления   характерны   также   для   районов

развития диапировых складок регионов Карпат и Кавказа. Здесь, однако, величина

начального   пластового   давления,   как   правило,   не   замерялась.   Тогда   еще   не

существовало приборов для таких замеров. Но даже в случае их наличия использовать

их было бы крайне затруднительно, поскольку применявшиеся методы бурения не

давали возможности справиться с неожиданными пластовыми давлениями, и многие

из старых скважин открыто фонтанировали в течение недель и даже месяцев. Более

того,   вместе   с   нефтью   и   газом   из   этих   скважин   во   многих   случаях   выносились

огромные количества песка, что приводило к разрушению бурового инструмента и

обсадных труб.

В   тех   случаях,   когда   пласты   подвергались   воздействию   искусственно

создаваемого   повышенного   давления   при   заводнении,   гидроразрыве,   кислотной

обработке,   тампонаже   скважин   и   это   давление   по   величине   приближалось   к

геостатическому на данной глубине, наблюдалось «раздробление» пород, очевидно в

результате резкого увеличения количества флюида в породе. Аналогичные условия

могут   возникать   в   породах   при   образовании   трещин,   при   раскрытии   имеющихся

трещин или при разрывах по поверхностям напластования. Они могут быть также

следствием   поднятия   толщи   перекрывающих   пород.   Известны   величины   давления

разрушения   пород,   составляющие   от   0,5   до   1,7   величины   нормального

геостатического давления для данной глубины [20].

В   некоторых   районах   кажущееся   аномально   низкое   пластовое   давление   в

действительности   может   соответствовать   естественному   низкому   положению

пьезометрической   поверхности.   Хорошо   известно,   например,   аномально   низкое

пластовое давление на месторождении Панхандл в северо-западном Техасе. Здесь при

абсолютной высоте поверхности 3400 футов, расположении газо-нефтяного контакта

на 200-400 футов выше, а водонефтяного контакта на 0-100 футов ниже уровня моря

начальное давление равнялось 430 фунт/кв. дюйм, т.е. почти вдвое меньше, чем оно

должно было быть на глубине 2000-2500 футов (на 1000 футов выше уровня моря),

соответствующей   кровле   газонасыщенной   части   залежи.   Было   предложено   два

объяснения этого явления [21]. Во-первых, современное пластовое давление может

сохраниться со времен прошлых геологических периодов, когда ныне продуктивные

отложения   находились   в   условиях   гидростатического   давления.   Во-вторых,   что

кажется более вероятным, аркозовые песчаники, слагающие продуктивные горизонты

месторождения   Панхандл,   обнажаются   несколько   восточнее,   в   горах   Уичито   в

Оклахоме на  отметках  около 1000  футов  выше уровня моря, что  приблизительно

соответствует   потенциометрической   поверхности   продуктивных   пластов   этого

месторождения. Экстремальные случаи аномальных давлений могут наблюдаться в

равнинных   районах,   рассеченных   глубокими   каньонами,   создающими   условия

«структурного рельефа» для различных коллекторов. На многих

¹Этот вывод не подтверждается более новыми данными. На других месторождениях,

характеризующихся   более   интенсивной   складчатостью,   начальные   пластовые   давления
близки к гидростатическим. - Примред.

участках эти пласты располагаются выше зеркала грунтовых вод в данном районе. В

этом случае поровое пространство пород оказывается под воздействием атмосферных

условий, даже если эти породы залегают на значительной глубине.

Общая   закономерность   возрастания   пластового   давления   с   глубиной   во

взаимосвязанных проницаемых породах достаточно очевидна, хотя это возрастание

не   всегда   может   быть   обнаружено   при   непосредственных   замерах   давления   в

различных пластах или резервуарах [22]. Иногда пластовые давления в одной и той

же скважине оказываются более низкими в глубоких горизонтах, чем в вышележащих

породах.

Залежи   в   изолированных   природных   резервуарах.   Многие   залежи,

приуроченные   к   несомненно   замкнутым   резервуарам   -   изолированным   линзам,

биогермам   и   биостромам,  -  характеризуются   пластовыми   давлениями,   примерно

соответствующими гидростатическим, т.е. эквивалентными давлениям, создаваемым

столбом воды высотой от кровли пласта до поверхности земли. Если такие пласты

оказались запечатанными непосредственно после погружения, избыточное давление

может быть следствием некоторых постседиментационных явлений.

По-видимому,   лучшее   объяснение   причин   увеличения   пластового   давления

следует   искать   в   обычных   изменениях   объема   пород   и   давления   в   результате

литификации   и   диагенеза   осадка.   Поскольку   осадки,   с   которыми   мы   имеем   дело,

откладывались в водной среде, их поры первоначально были заполнены водой. По

мере погружения и увеличения веса вышележащих пород осадки уплотнялись, глины

превращались в аргиллиты, а пески  -  в песчаники,  соответственно уменьшался их

объем. Хотя проницаемость аргиллитов очень низкая, некоторая связь между порами

все   же   имеется,   и   вода   в   них   сохраняется   в   виде   непрерывкой   фазы.   Давление,

обусловленное   уменьшением   объема,   передается   воде,   которая   в   связи   с   этим

выжимается   из   аргиллитов   в  линзы   водоносных   пластов   и  будущих   коллекторову

становясь   частью   общей   гидродинамической   системы   осадочного   бассейна.

Уменьшение объема осадка выражается главным образом в уменьшении пористости,

что равносильно уменьшению количества воды, которая неизбежно будет удалена из

порового пространства осадков, в которых она первоначально находилась. Куда же

уходит эта вода?

Наибольшее   уменьшение   объема   происходит   в   глинистых   осадках.   Глины,

отложившиеся в пресноводной обстановке, могут обладать пористостью свыше 50%.

За   время   превращения   глин   в   аргиллиты   их   средняя   пористость   уменьшится   в

среднем до 13% в основном за счет давления вышележащей толщи осадков. Если это

давление   продолжает   возрастать   в   течение   длительного   геологического   времени,

средняя пористость аргиллитов также продолжает снижаться, хотя и не так резко [23],

и   на   глубине   5000-7000  футов  может   составить   5-10%   [24].   Большая   степень

уплотнения   глин   по   сравнению   с   песками   обусловлена,   с   одной   стороны,   их

пластичностью, с другой - тем, что глины нередко оказываются вспученными водой,

адсорбированной   глинистыми   частицами   или   находящейся   в   связанном   состоянии

внутри   кристаллической   решетки   глинистых   минералов.   На   фиг.   9-13   показано

относительное влияние различных факторов, на процессы уплотнения глин.

Поровое   пространство   песчаников   может   также   уменьшаться   под

воздействием   увеличивающегося   веса   перекрывающих   пород,   поскольку   в

песчаниках обычно содержится некоторое количество глинистых минералов (см. стр.

73-74: глава 3, глины – А.Ф.). Глинистые частицы выдавливаются в поры песчаников,

остающиеся   открытыми,   обусловливая   более   плотную   упаковку   их   зерен.   Таким

образом, можно полагать, что в глинистых или «загрязненных» песках при одном и

том   же   давлении   пористость   уменьшается   больше,   чем   в   чистых   песках.   Иными

словами,   чистые   пески   должны   значительно   лучше   сохранять   свои   коллекторские

свойства   при   длительном   воздействии   в   течение   геологического   времени

усиливающегося   давления   вышележащих   осадков,   чем   глинистые   пески.

Следовательно,   глубокопогруженные   чистые   пески   должны   больше   привлекать

внимание как потенциальные пласты-коллекторы, чем их глинистые разности.

Выжатый из глинистых пород флюид, главным образом вода, по-видимому,

движется в направлении пониженного потенциала флюидов через проницаемые зоны,

оказывающие наименьшее сопротивление движению воды. При своем передвижении

флюид обязательно вытесняет находящуюся

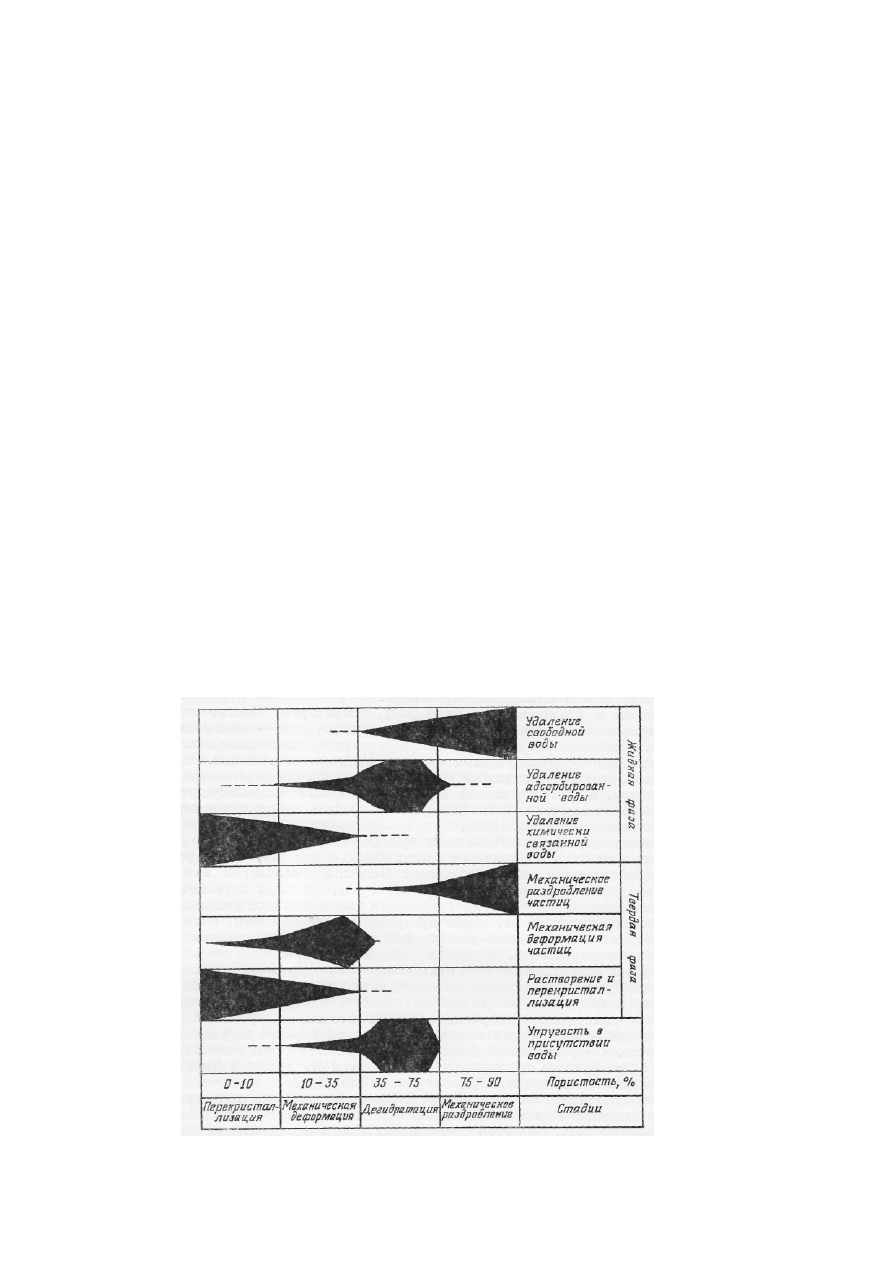

Фиг.   9-13.   Характер   изменения   интенсивности   различных   процессов,

происходящих   при   уплотнении   осадков   и   превращении   илов   в   плотные   глины   и

сланцы (Неdberg, Am. Journ. Sci., 5th series, 31, p. 281, Fig. 7, 1936).

Механическое   раздробление   частиц   осадка   и   удаление   свободной   воды

преобладает на ранней стадии уплотнения, когда пористость осадка составляет 75-
95%.   На   стадии   механической   деформации,   когда   пористость   составляет   10-35%,
раздробление частиц осадка достигает максимума, а интенсивность удаления воды,
которая уже является адсорбированной, снижается; резко снижается также упругость
воды. В конечном  счете  уплотнение  приводит к перекристаллизации минеральных
компонентов частиц осадка.

в породах воду, в том числе и воду, заключенную в замкнутых резервуарах, а та в

свою очередь вытесняет воду, которая встречается на ее пути, и в конечном счете

вода должна выйти на поверхность земли или поступить в какой-либо водоносный

пласт   с   пониженным   гидравлическим   потенциалом.   Другими   словами,   пластовое

давление,   возникшее   в   процессе   уплотнения   глинистых   пород,   передается   воде   и

создает градиент гидравлического потенциала, который в свою очередь приводит к

возникновению   потока   флюида   в   сторону   участков   пониженного   энергетического

потенциала.   Равновесие   восстанавливается,   когда   силы   сжатия,   выжимающие

флюиды из глинистых пород и линзовидных коллекторов, становятся равными силам,

препятствующим   движению   воды.   Этими   силами   являются:   1)   относительное

различие   между   потенциальной   энергией   водоносных   пластов   и   уплотняющихся

глин,   2)   сопротивление   различных   пропластков,   обладающих   низкой

проницаемостью, 3) молекулярные силы, удерживающие пленки воды на поверхности

глинистых минералов, 4) капиллярные силы, удерживающие флюиды в порах. Время

восстановления   гидростатического   равновесия   может   оказаться   весьма

продолжительным,   процесс   уравновешивания   противодействующих   сил  -  очень

медленным,   и   изолированный   резервуар   может   обладать   повышенным   пластовым

давлением   в   течение   длительного   времени.   В   связи   с   этим   в   некоторых   случаях

пластовое   давление   может   оказаться   как   бы   «запечатанным»,   хотя   и   весьма

несовершенной   «печатью»  -  слабопроницаемыми   породами,   позволяющими   со

временем   этому   давлению   приблизиться   к   нормальному   пластовому   давлению,

характерному для водоносных горизонтов, залегающих выше и ниже изолированных

пород.

Тектоническая   нарушенность   может   приводить   не   только   к   повышению

пластового давления, но и, наоборот, к его снижению. По-видимому, именно с этим

явлением   связана   нормальная   гидростатическая   величина   пластового   давления   в

песчаниках третичного возраста, развитых в низменности побережья Мексиканского

залива   США,   где,   несмотря   на   значительную   мощность   пластов,   достигающую

нескольких   тысяч   футов,   пластовое   давление   обычно   соответствует   глубине.   Для

этого   региона   характерно   большое   количество   вертикальных   нарушений,   часть

которых приурочена к соляным штокам, а другая часть - более или менее параллельна

линии   побережья   и   изолиниям   мощностей   (изопахитам)   песчаников.   Эти   сбросы,

возможно в результате того, что они сообщаются с поверхностью, могут обусловить

снижение   избыточного   давления,   передающегося   пластовым   флюидам   вследствие

выдавливания   мягких   глин   и   глинистых   пород   при   возрастании   нагрузки

перекрывающих осадков.

Однако   и   в   тех   случаях,   когда   видимая   связь   резервуара   с   дневной

поверхностью и активный напор воды отсутствуют, вероятно, существуют какие-то

пути, приводящие к выравниванию пластового давления в пористых резервуарах до

нормальной   величины.   Во   многих   замкнутых   резервуарах   давление   часто

приближается к величине, которая может быть названа гидростатическим глубинным

равновесием. Это заставляет допускать наличие связи с поверхностью (в настоящее

время   или   в   прошлом)   каких-то   проницаемых   зон   даже   в   породах,   практически

непроницаемых для нефти, газа и воды. Такие зоны могут быть весьма протяженными

и  сложными  и  проходить  в  породах,  характеризующихся  крайне   изменчивой  про-

ницаемостью.   Равновесие   может   устанавливаться   в   течение   длительного

геологического времени или наступить внезапно, например в результате образования

тектонического   нарушения.   Однако   максимальная   величина   пластового   давления,

необходимого   для   преодоления   давления,   создаваемого   выжимаемой   водой,

приблизительно равна давлению, требующемуся для подъема столба воды до уровня

потенциометрической поверхности.

Температура

В общем случае температура пласта увеличивается с глубиной. Степень этого

увеличения называется геотермическим градиентом. До глубины 50-400 футов, где

температура   находится   под   влиянием   изменений   температуры   атмосферы   и

циркулирующих грунтовых вод, геотермический градиент относительно постоянен.

Однако, будучи достаточно постоянной в какой-либо одиночной скважине, величина

геотермического   градиента   может   существенно   варьировать   от   участка   к   участку,

даже в пределах одновозрастного горизонта [25]. В отличие от пластового давления,

обычно   снижающегося   по   мере   извлечения   из   залежи   нефти   и   газа,   пластовая

температура в основном остается постоянной.

Измерение температуры

Измерение   пластовой   температуры   производится   самозаписывающими

термометрами, опускаемыми в скважину. Записывающий прибор может находиться

внутри   инструмента,   называемого  температурной   бомбой,   которая   опускается   в

скважину, или оставаться  на поверхности, а в скважину в этом случае опускается

только   сам   термометр   [26].   Если   необходимо   замерить   величину   температуры,

соответствующей термическому равновесию, скважина должна быть остановлена на

несколько дней или даже недель, чтобы исключить влияние различных локальных

факторов, могущих привести к изменению температуры, как, например, схватывание

цемента за колонной, поступление в скважину газа или воды вследствие нарушения

колонны и т.п.

Геотермическии градиент

Величина   геотермического   градиента   равна   отношению   разности   пластовой

температуры   и   среднегодовой   температуры   на   поверхности   к   глубине   залегания

пласта.

Геотермическии   градиент   =   (пластовая   температура  -  среднегодовая

температура)/глубина залегания пласта

Величина   геотермического   градиента   может   быть   выражена   по-разному.

Иногда она выражается в градусах Фаренгейта на 100 футов глубины, составляя в

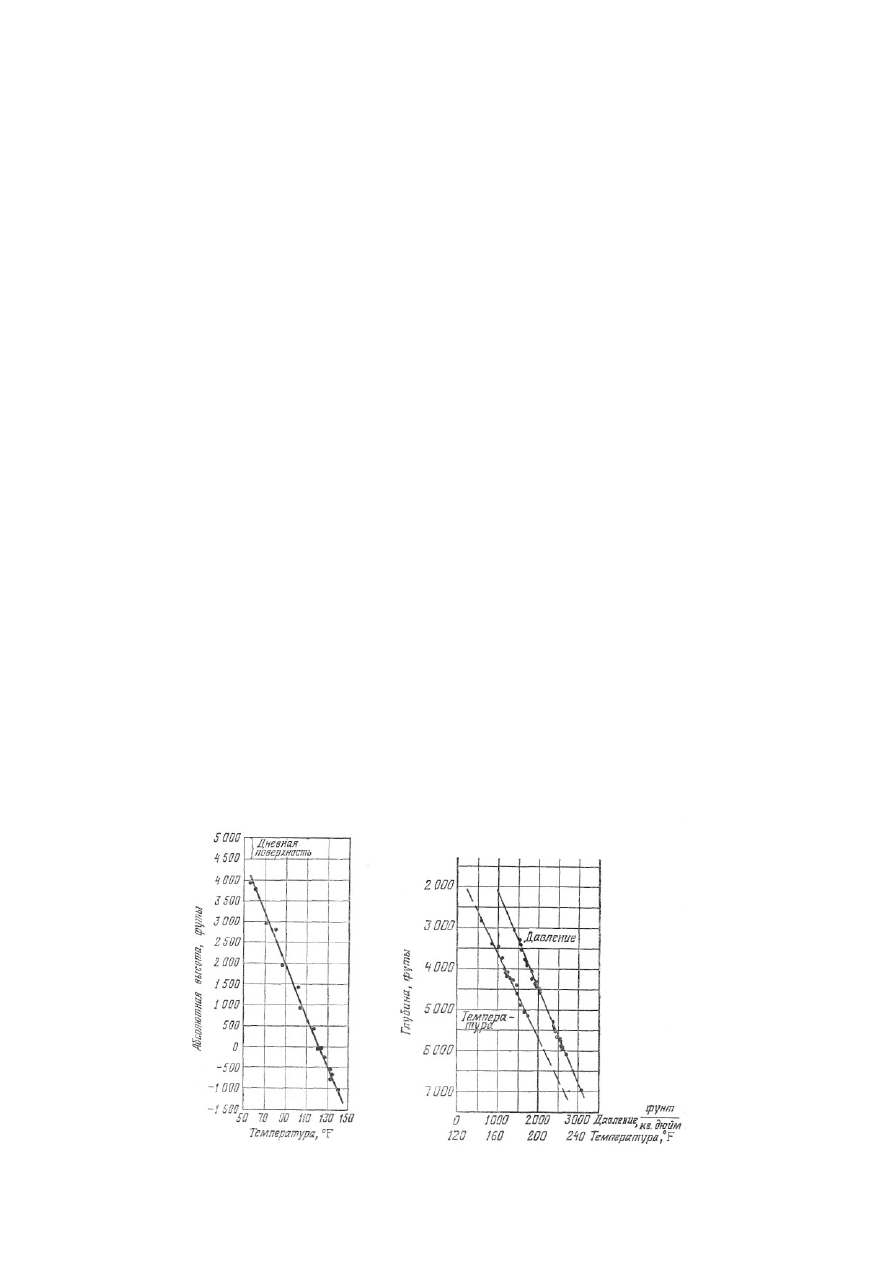

Фиг.   9-14.   Геотермический   градиент   (около   1°F/62,5   фут),   нефтяное















содержание   ..  47  48  49  50   ..
