Техническая характеристика буровой установки "Уралмаш ЗД-76"
| Наименование | Значение |
| Общая установочная мощность привода лебедки, кВт | 993 |
| Максимальная грузоподъемность, т | 200 |
| Рекомендуемая глубина бурения (при массе 1 м бурильной колонны 30 кг), м | До 4000 |
| Максимальная оснастка талевой системы | 5х6 |
| Максимальное натяжение ходовой ветви талевого каната, кН | 273 |
| Диаметр талевого каната, мм | 32 |
| Вид привода | Дизельный |
| Тип привода | Групповой |
| Число двигателей в приводе: | |
| лебедки | 3 |
| буровых насосов | 3+2 |
| Лебедка (шифр) | У2-5-5 |
| Мощность на барабане лебедки, кВт | 809 |
| Буровой насос (шифр) | У8-6МА2 |
| Число насосов | 2 |
| Приводная мощность бурового насоса, кВт | 585 |
| Гидравлическая мощность насоса, кВт | 500 |
| Максимальная подача при давлении 10 МПа, л/с | 51 |
| Максимальное давление при подаче 19,7 л/с, МПа | 25,0 |
| Ротор (шифр) | Р-560 |
| Диаметр проходного отверстия стола ротора, мм | 560 |
| Статическая грузоподъемность ротора, г | 320 |
| Мощность привода ротора, кВт | 368 |
| Вертлюг (шифр) | В-250 |
| Статическая грузоподъемность вертлюга, т | 250 |
| Вышка (шифр) | ВБ53М |
| Кронблок (шифр) | УКБ-6-270 |
| Грузоподъемность кронблока при максимальном давлении, т | 270 |
| Талевый блок (шифр) | УТБ-5-225 |
| Грузоподъемность талевого блока, т | 225 |
| Дизель-генераторные станции: | |
| число | 2 |
| шифр | ТМЗ-ДЭ-104СЗ |
| Мощность станции, кВт | 100х2=200 |
| Компрессоры | |
| с механическим приводом: | |
| число | 1 |
| шифр | К-5М |
| c индивидуальным электроприводом: | |
| число | 1 |
| шифр | КСЭМ-5 |
| Максимальное рабочее давление воздуха, МПа | 0,8 |
| Средства механизации: | |
| расстановка свечей | - |
| выполнение вспомогательных операций: | |
| удержание колонны | ПКР-560 |
| свинчивание и развинчивание свечей | АКБ-ЗМ2 |
| раскрепление замков | Пневмораскрепитель |
| Грузоподъемное средство для обслуживания оборудования | Консольно-поворотный кран, ручной, грузоподъемность 3 т |

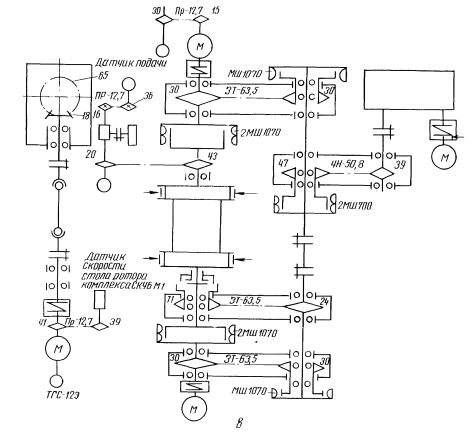

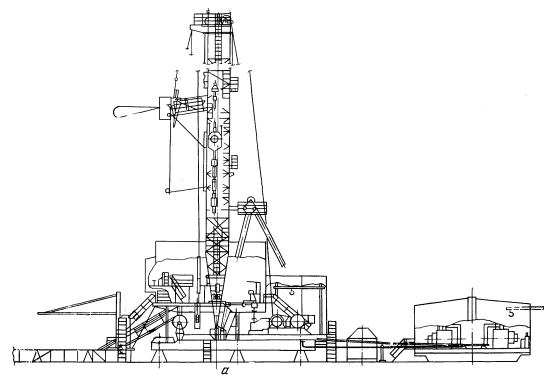

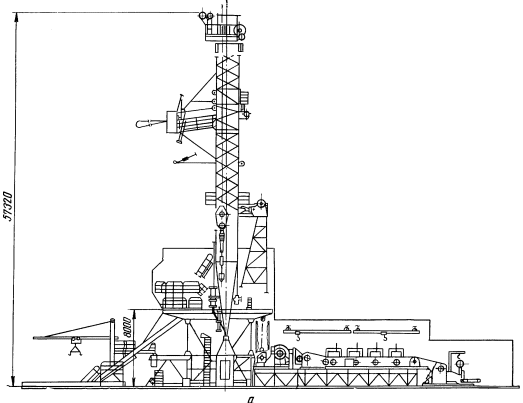

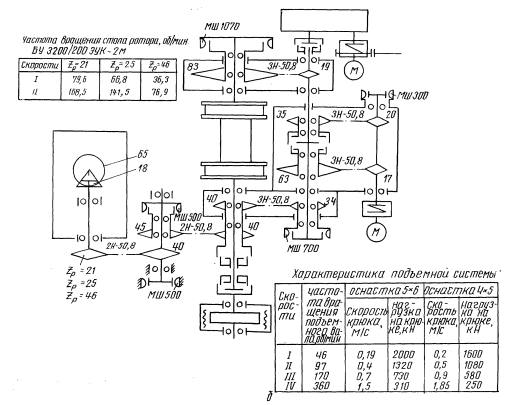

Буровая установка БУ3200/200ЭУК-2М: а - общий вид; б -
кинематическая схема

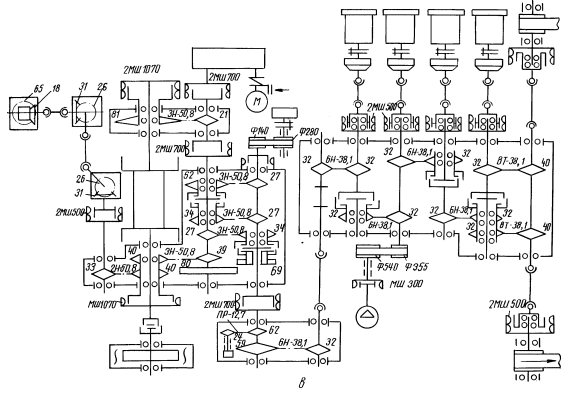

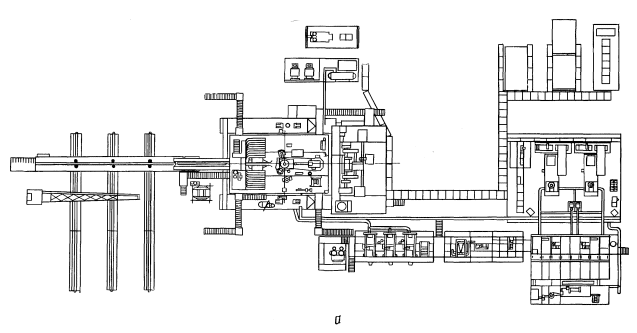

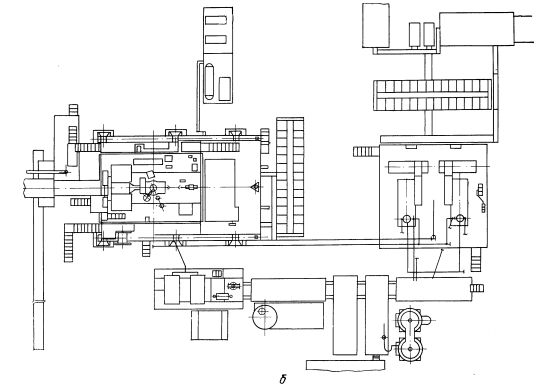

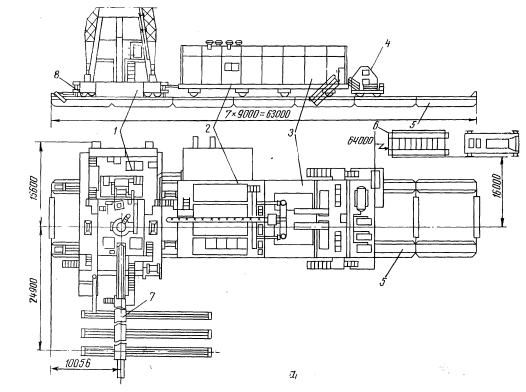

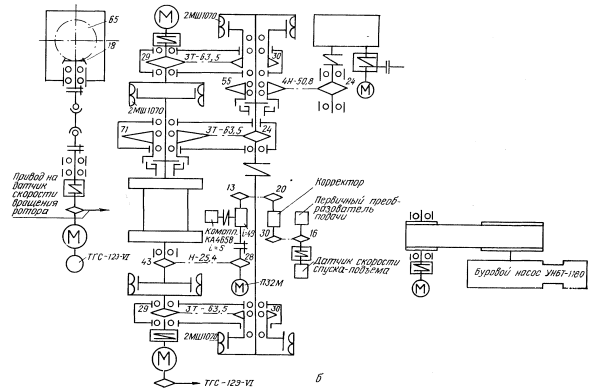

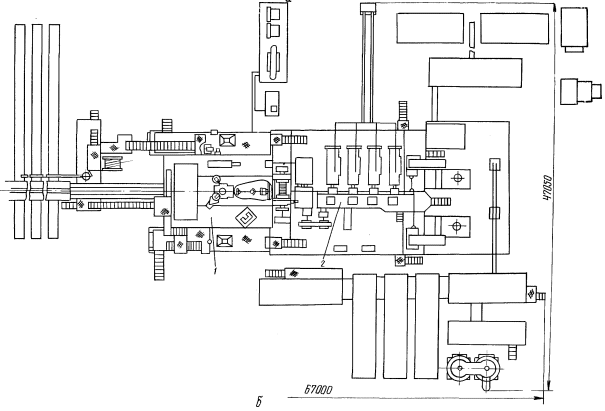

Буровая установка БУ3200/200ЭУ-1: а - общий вид; б - план; в
- кинематическая схема

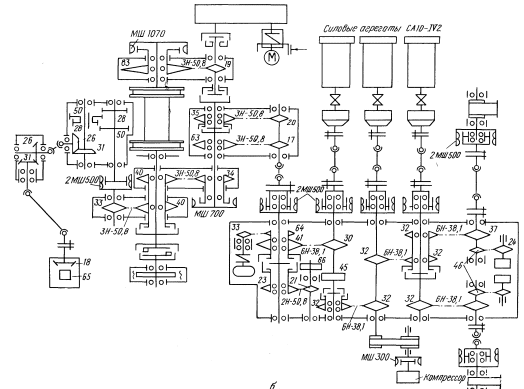

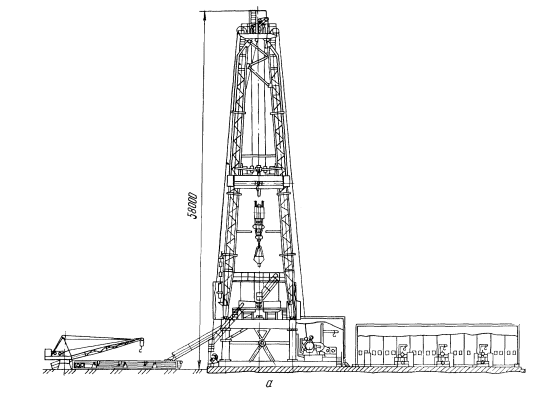

Буровая установка БУ8200/200ДГУ-1: а - общий вид; б -
кинематическая схема; в - характеристика механизмов

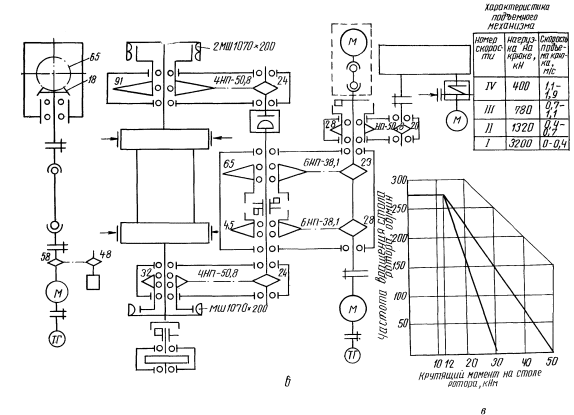

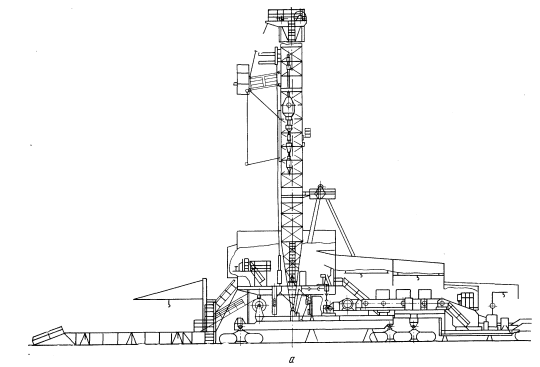

Буровая установка БУ 50001320 ДГУ-1: а - общий вид; б - план;
в - кинематическая схема

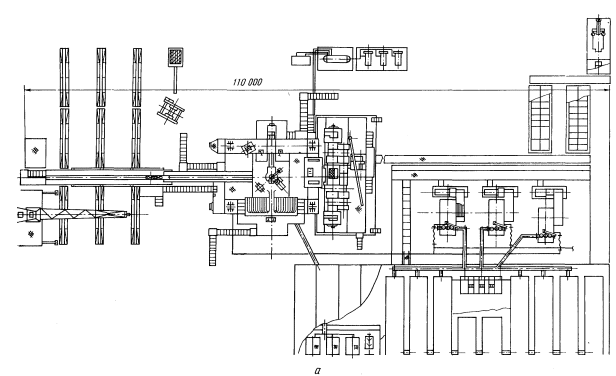

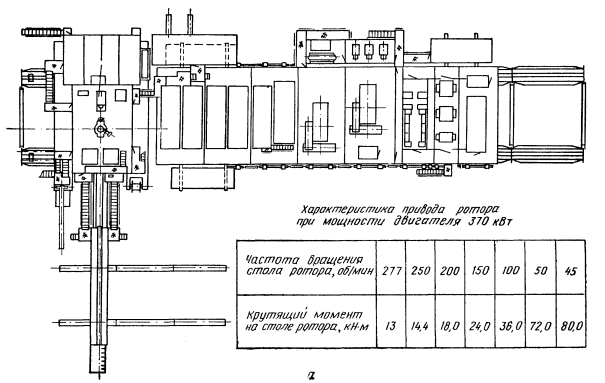

Буровая установка БУ8200/200ЭУК-ЗМА: а - план; б -
характеристика буровой лебедки (оснастка талевой системы 5х6,
мощность двигателя 670 кВт); в - кинема-тическая схема буровой
лебедки; г - кинематическая схема ротора с приводом; д -
кинематическая схема привода бурового насоса (два комплекта на
буровую установку)

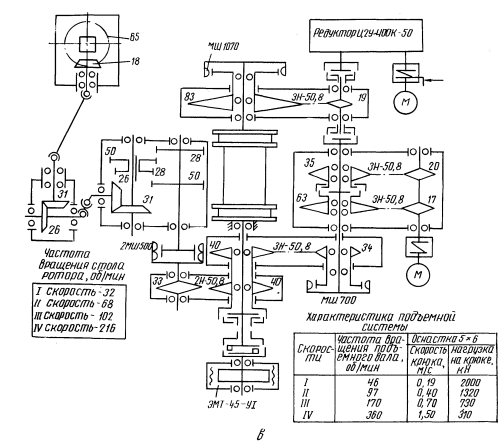

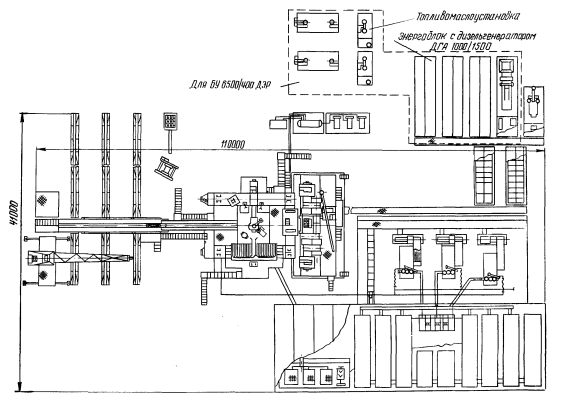

Буровая установка БУ5000/320ЭР и БУ5000/320ДЭР: а - план
БУ5000/320ЭР; б - кинематическая схема; в - характеристика
привода ротора

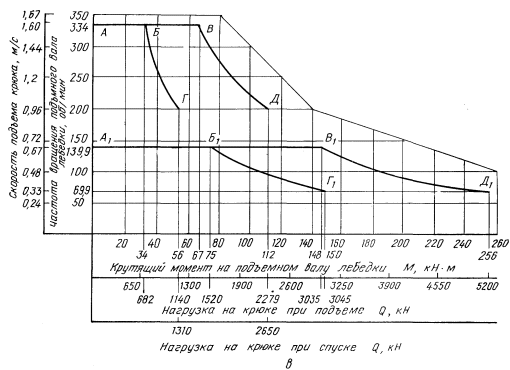

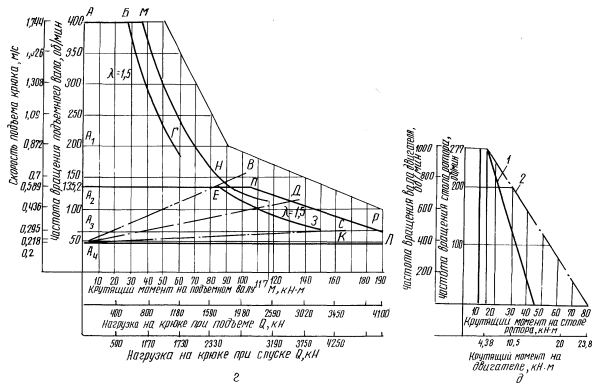

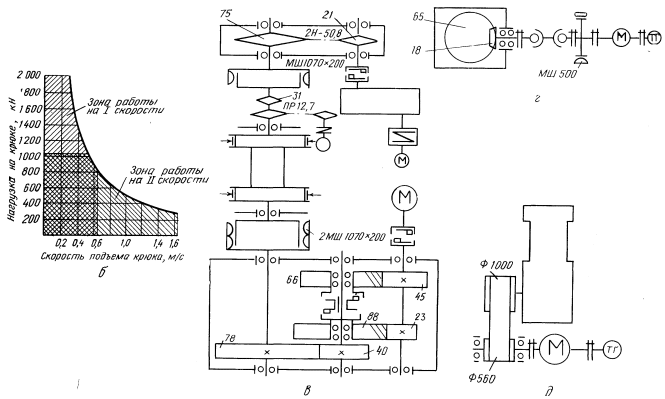

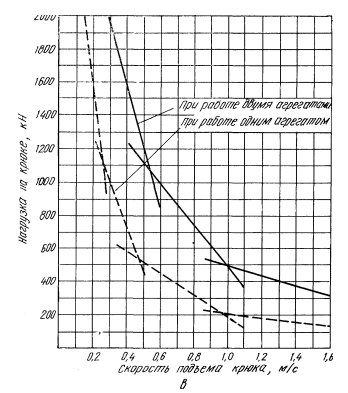

Буровая установка БУ6500/400ЭР: а - общий вид; б - план; в -
кинематическая схема; г - характеристика подъемного механизма:
АБГ - характеристика привода на подъем при однодвигательном
режиме работы "напрямую"; А2ЕЗ - характеристика привода на
подъем при однодвигательном режиме через цепную трансмиссию;
А4КЛ - характеристика привода на подъем при двухдвигательном
режиме через цепную трансмиссию при максимальной нагрузке; АМН -
характеристика привода на подъем при двухдвигательном режиме
"напрямую" (суммарная мощность 1475 кВт); А2ПР - характеристика
привода на подъем при двухдвигательном режиме через трансмиссию
(1475 кВт); А4В - характеристика при скорости спуска 0,7 м/с;
А4Д - характеристика при скорости спуска 0,5 м/с; А4С -
характеристика при скорости спуска 0,2...0,3 м/с; д -
механическая характеристика привода ротора: 1 - рабочий режим; 2
- режим работы с увеличенным моментом на столе ротора

Буровая установка БУ8000/500ЭР: а- план; б - кинематическая
схема; в - характеристика спускоподъемного механизма: АВД -
характеристика привода при подъеме от двух электродвигателей
"напрямую"; АБГ - характеристика привода при подъеме от одного
электродвигателя "напрямую"; А1Б1Г1 - характеристика привода при
подъеме от одного электродвигателя через обводную трансмиссию;
А1Б1 Д1 - характеристика привода при подъеме от двух
электродвигателей через обводную трансмиссию; г - характеристика

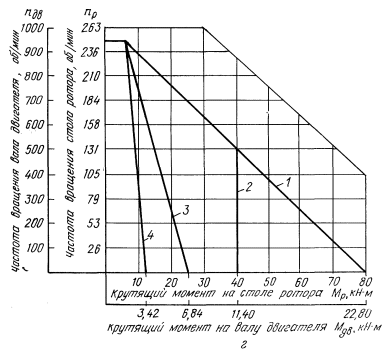

привода ротора: 1 - режим максимального момента ротора; 2 -
режим рабочий при Мстоп = 0,5 Ммакс ротора; 3 - режим при Мстоп=0,3
Ммакс ротора; 4 - режим при Мстоп=0,15 Ммакс ротора

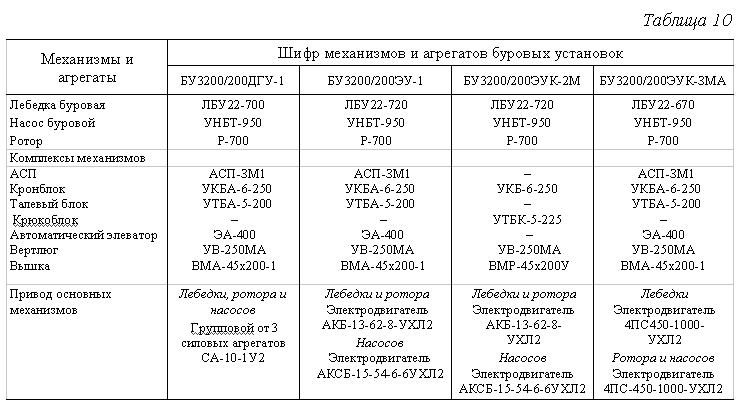

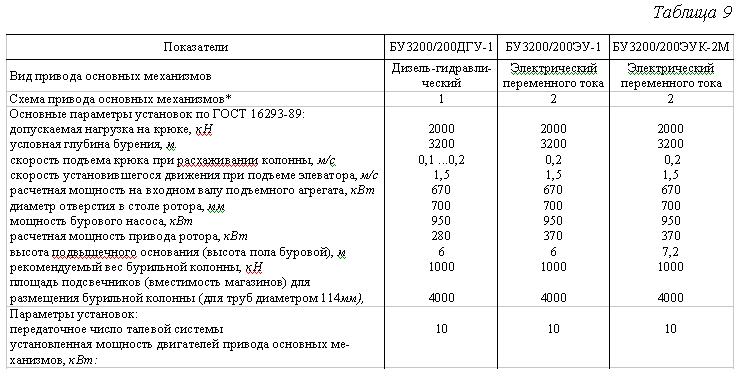

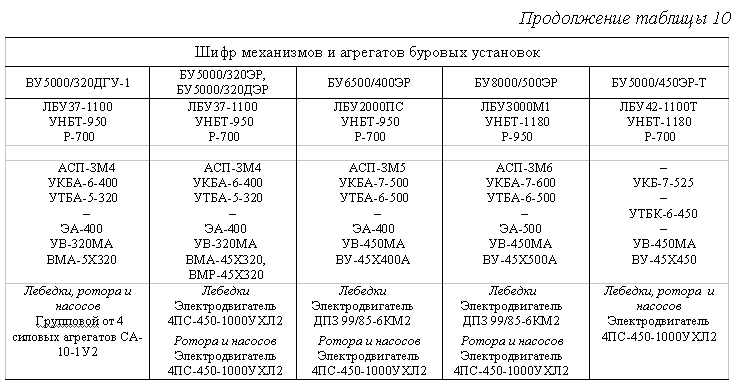

* Схема 1 - привод буровой лебедки, ротора и буровых насосов
осуществляется от общей группы дизелей.
Схема 2 - привод буровой лебедки и ротора осуществляется от
общего двигателя, привод насоса - индивидуально от двигателя.
Схема 3 - привод буровой лебедки, ротора и буровых насосов
осуществляется независимо от индивидуального двигателя.

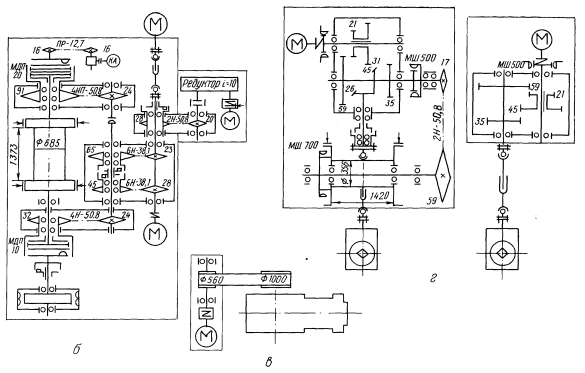

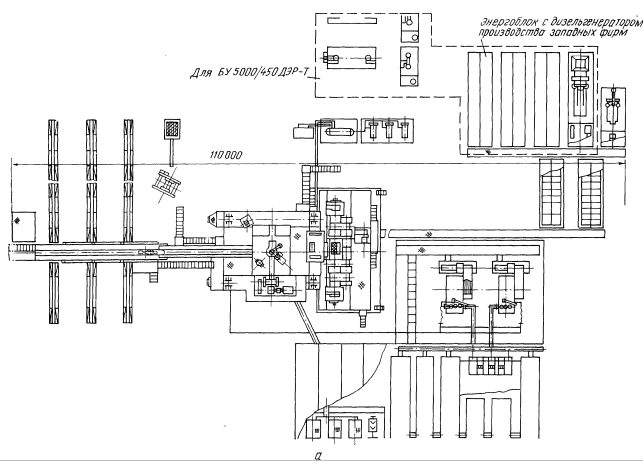

Буровые установки БУ5000/450ЭР-Т и БУ5000/450ДЭР-Т: а - план;
б - кинематическая схема спускоподъемного агрегата; в -
кинематическая схема привода бурового насоса (2 шт.); г -
кинематические схемы вариантов привода ротора Р700

* Ограничивается паспортной нагрузкой на крюке, равной 3200
кН. Изготовитель: ПО "Уралмаш" 620012 г. Екатеринбург
тел. 37-13-89, 37-11-96
