ЗАБОЙНЫЕ ДВИГАТЕЛИ



 § 3. ТУРБОДОЛОТА

Турбодолото (рис. XIII.10) является забойным двигателем, служащим для бурения скважин с отбором образцов породы (кернов). Оно представляет собой односекционный турбобур с полым валом, внутри которого расположена колонковая труба — грунтоноска для приема выбуренного керна (рис. XIII.11).

Грунтоноска в верхней части снабжена головкой с конусной посадочной поверхностью, которой она садится в опору, закрепленную в корпусе, благодаря чему грунтоноска остается неподвижной при вращении вала. Клапан служит для перепуска жидкости из колонковой трубы по мере входа в нее керна и предохраняет от утечки бурового раствора через колонковую трубу, что могло бы разрушать керн. После того как труба наполнится керном, его открывают при помощи кернорвателя, укрепленного в нижней части трубы. Рватель снабжен клиновидными зубьями — «собачками», укрепленными на шарнирах. При входе керна в трубу «собачки» прижимаются к нему заостренными концами. При подъеме грунтоноски «собачки» стремятся занять горизонтальное положение, врезаются в керн, отрывают его от забоя и перекрывают отверстие в колонковой трубе, препятствуя выпадению керна.

В остальном конструкция турбодолота аналогична турбобуру. Турбодолота применяют с алмазными или четырехшарошечными долотами, разбуривающими забой по кольцу с образованием в середине керна. Такие долота называют бурильными головками.

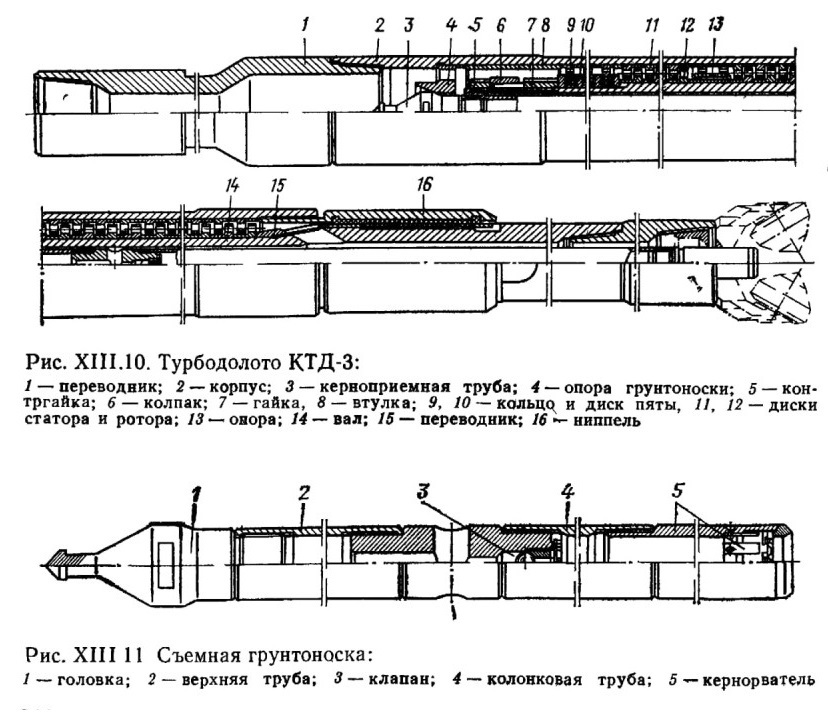

Рис. XIII.10. Турбодолото КТД-3:
1 — переводник; 2 —корпус; 3 — керноприемная труба; 4 — опора грунтоноски; 5 — контргайка; 6 — колпак; 7 — гайка, 8 — втулка; 9, 10 — кольцо и диск пяты, 11, 12 — диски статора и ротора; 13 — опора; 14 — вал; 15 — переводник; 16 — ниппель

Рис. XIII 11 Съемная грунтоноска:
1 — головка; 2 — верхняя труба; 3 — клапан; 4 — колонковая труба; 5 — кернорватель
