Окна кузова автобуса ЗИС-154
Кузов автобуса имеет следующие окна (см. фиг. 115):
1. Ветровое окно, или окно переднего вида 11 состоит из двух стекол,
окно маршрутного указателя 9 расположено над ветровым окном.
2. Окно водителя 2 состоит из двух стекол (см. фиг. 116).
3. Боковые окна: подъемные 15 расположены в боковинах кузова по восемь с
каждой стороны, глухие 2 (фиг. 119) расположены в задней части боковин
кузова, по одному с каждой стороны.
4. Окна крыши — иллюминаторы 4 (фиг. 115) — расположены в боковых листах
крыши над подвижными боковыми окнами по восемь с каждой стороны.
5. Окно заднего вида 4 (фиг. 116) расположено в задней стенке кузова и
состоит из двух стекол.
Все перечисленные окна кузова разделяются на подвижные и неподвижные.
К подвижным относятся окно водителя и подъемные окна боковин. Стекла
этих окон имеют алюминиевую окантовку.

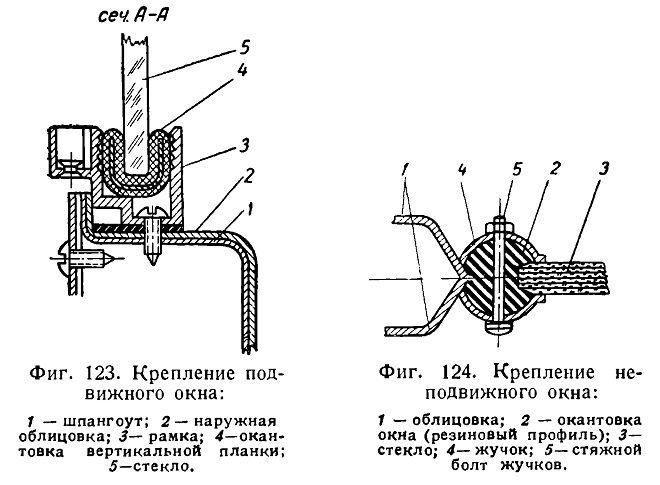

Окантовки проемов кузова для подвижных окон
снабжены специальными направляющими алюминиевыми желобами с мягкими
уплотнителями, по которым происходит перемещение стекол (фиг. 123).
Боковые подъемные окна снабжены запорным устройством, позволяющим
фиксировать стекла в различных положениях по высоте.
Неподвижные или так называемые глухие окна, к
которым относятся все остальные окна кузова, крепятся к облицовке
специальным резиновым профилем (фиг. 124).
