Фольксваген Гольф 4. Проверка параллельности движения люка

ОБЩИЕ СВЕДЕНИЯ

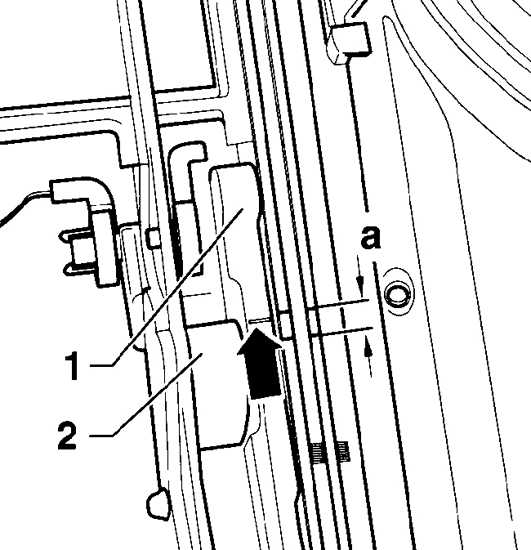

Проверка параллельности перемещения люка

Стрелка – установочная метка.

1 – установочный рычаг;

2 – управление кулисы;

а – размер

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите стеклянную крышку люка.

2. Метка на установочном рычаге (1) должна находиться с двух сторон между выемками в направляющей троса (размер а).

3. Управление кулисы (2) должно быть зафиксировано в направляющей, и она не должна перемещаться от руки.

4. В противном случае отрегулируйте механизм параллельного перемещения.

Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Регулировку можно производить только после снятия механизма привода люка и стеклянной крышки люка.

2. Снимите механизм привода люка.

3. Переместите установочный рычаг (1) вперед так, чтобы задняя установочная метка расположилась по центру между выемками.

4. В этом положении установите механизм привода люка. Механизм привода люка должен находиться в исходном положении.

5. Установите стеклянную крышку люка.
