Фольксваген Гольф 2. Задний буфер

11.2. Задний буфер

ОБЩИЕ СВЕДЕНИЯ

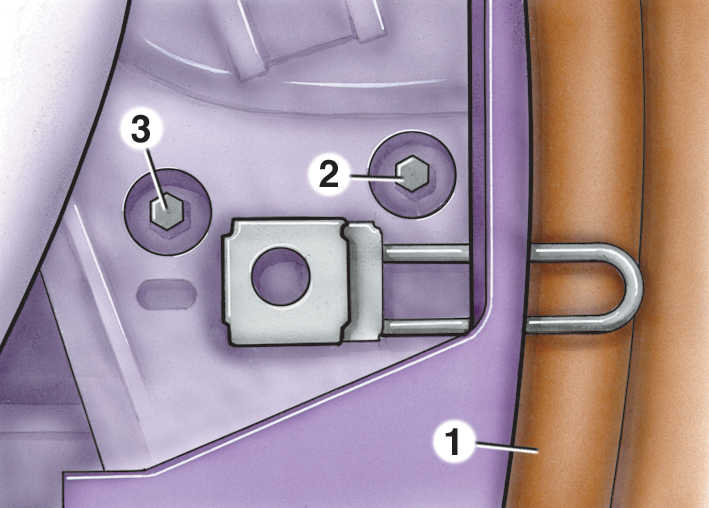

Крепление кронштейна заднего буфера

1 – буфер;

2, 3 – болты

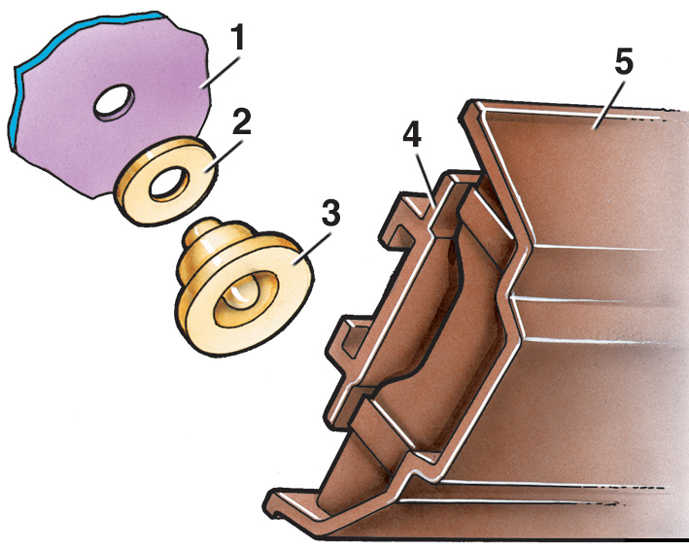

Боковые направляющие заднего буфера

1 – кузов;

2 – шайба;

3 – направляющая;

4 – боковая опора;

5 – буфер

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отвернуть болты 2 и 3 (см. рис. Крепление кронштейна заднего буфера) с обеих сторон крепления кронштейна буфера к полу.

2. Снять буфер, выдвигая его на себя из боковых направляющих 3 (см. рис. Боковые направляющие заднего буфера).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установить буфер, введя его боковые опоры 4 в боковые направляющие 3.

2. Завернуть болты 2 и 3 (см. рис. Крепление кронштейна заднего буфера) с обеих сторон моментом 70 Н·м.
