Регулировку стояночного тормоза производят при исправной рабочей тормозной системе в следующих случаях:
- после замены тросов привода стояночного тормоза;
- после замены скоб тормозного дискового механизма;
- после замены тормозных колодок или тормозных дисков;
- при большом ходе рычага стояночного хода.
Предупреждение
Тросовый привод и все подвижные элементы стояночной тормозной системы должны иметь легкий ход, а задние тормозные механизмы рабочей системы отрегулированы.
Регулировку стояночного тормоза проводите в следующем порядке:
- несколько раз с силой нажмите на педаль тормоза и отпустите ее;
- опустите рычаг стояночного тормоза в нижнее положение;
- приподнимите и выставьте на опору заднюю часть автомобиля;

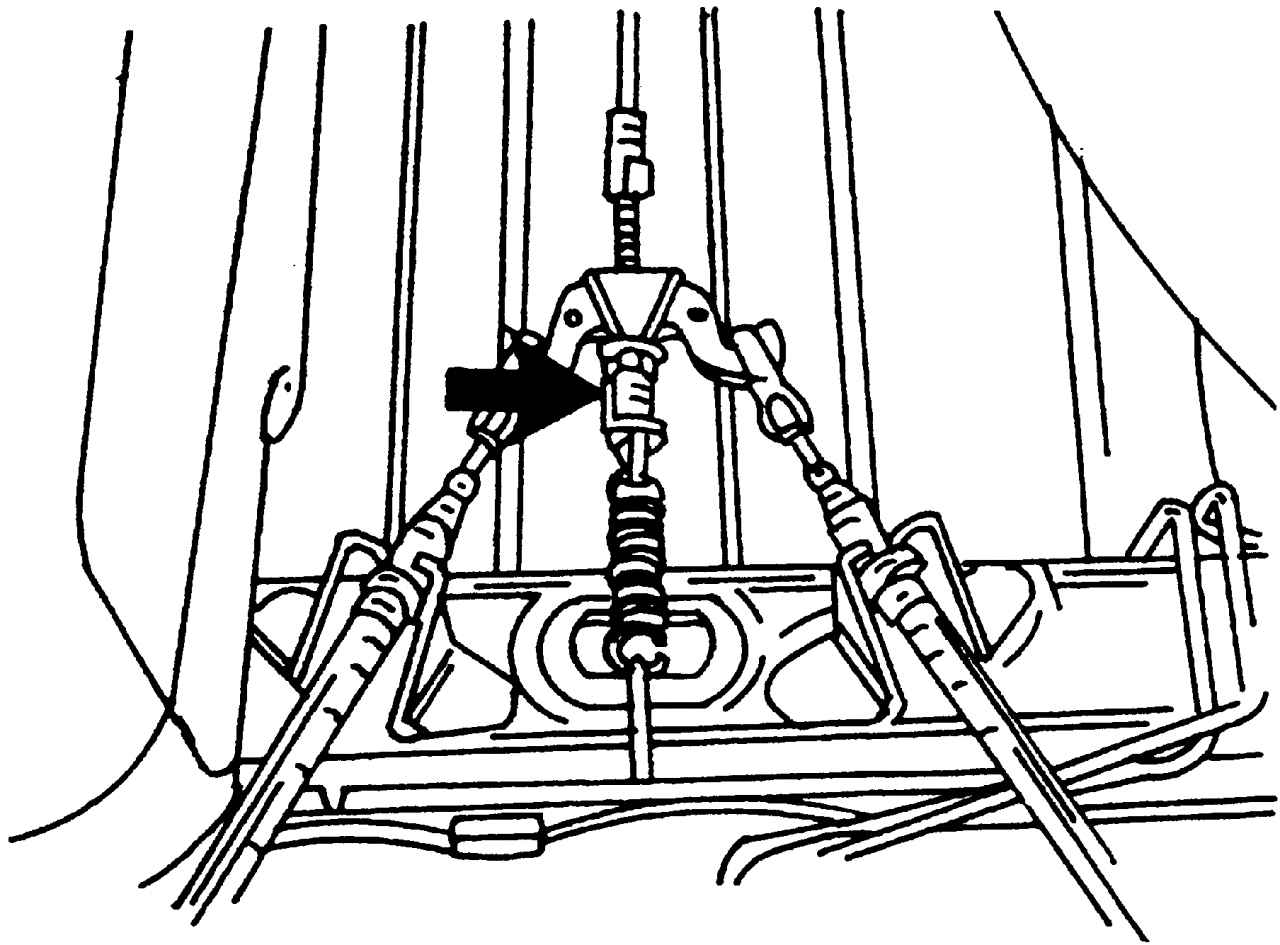

Рис. 310. Место расположения регулятора стояночного тормоза у уравнителя (показано стрелкой)

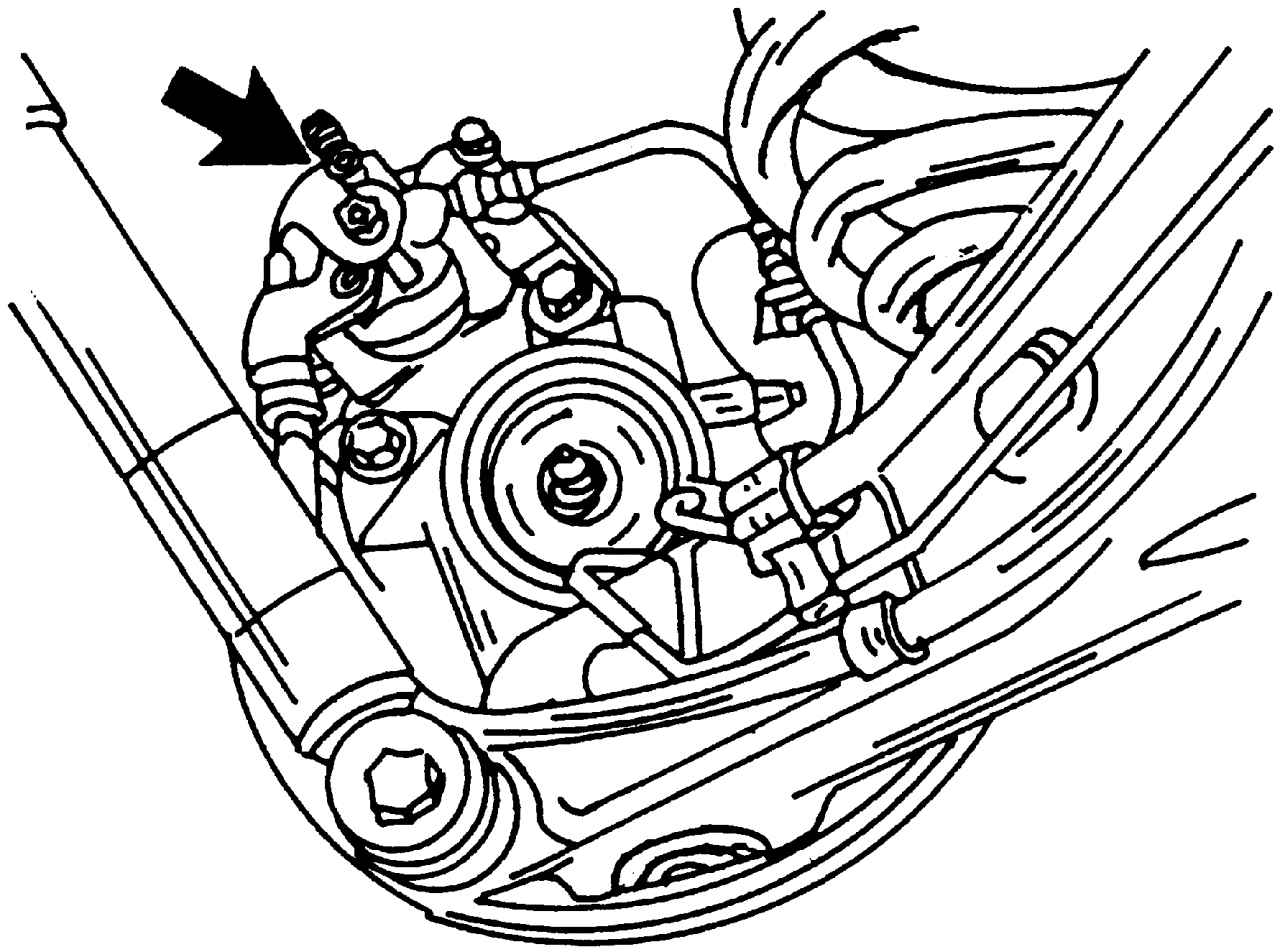

Рис. 311. Положение рычажка ручного тормоза на заднем тормозном суппорте при регулировке стояночного тормоза
- затягивайте регулировочную гайку (рис. 310) рядом с уравнителем до тех пор, пока рычажок ручного тормоза на заднем тормозном суппорте не сдвинется с упора (рис. 311). Образовавшийся зазор может составлять до 1 мм;
- установите рычаг привода стояночного тормоза в крайнее верхнее положение и снова опустите его. Проверьте, свободно ли вращаются колеса. Накладки тормозных колодок не должны тереться о тормозные диски;
- установите рычаг привода стояночного тормоза на 3—6 щелчков и убедитесь, что колеса в этом случае не проворачиваются.
Если тяговые тросы привода не обеспечивают должного натяга всего тормозного механизма, то в этом случае регулировку стояночного тормоза проводите в следующем порядке:
- полностью ослабьте регулятор (см. рис. 310) стояночного тормоза до тех пор, пока рычажки стояночного тормоза на задних тормозных суппортах не отойдут назад до упора;
- нарисуйте напротив друг друга две маленьких черты — одну на рычажке стояночного тормоза, а другую на заднем тормозном суппорте;
- медленно затягивая регулятор стояночного тормоза, следите за рычажками стояночного тормоза, которые должны приподняться. Когда расстояние между метками составит примерно 1,0 мм, установите рычаг привода стояночного тормоза в крайнее верхнее положение, чтобы натяжение тросов привода стояночного тормоза выровнялось;
- снова проверьте положение рычажков на обоих тормозных суппортах задних колес. Если оно осталось прежним, то затяните регулятор ручного тормоза;
- установите рычаг привода стояночного тормоза на 3—6 щелчков и убедитесь, что колеса в этом случае не проворачиваются;
- установите рычаг привода стояночного тормоза в крайнее верхнее положение и снова опустите его. Проверьте, свободно ли вращаются колеса. Накладки тормозных колодок не должны тереться о тормозные диски.
