Фольксваген Шаран. Измерение внутреннего диаметра цилиндра

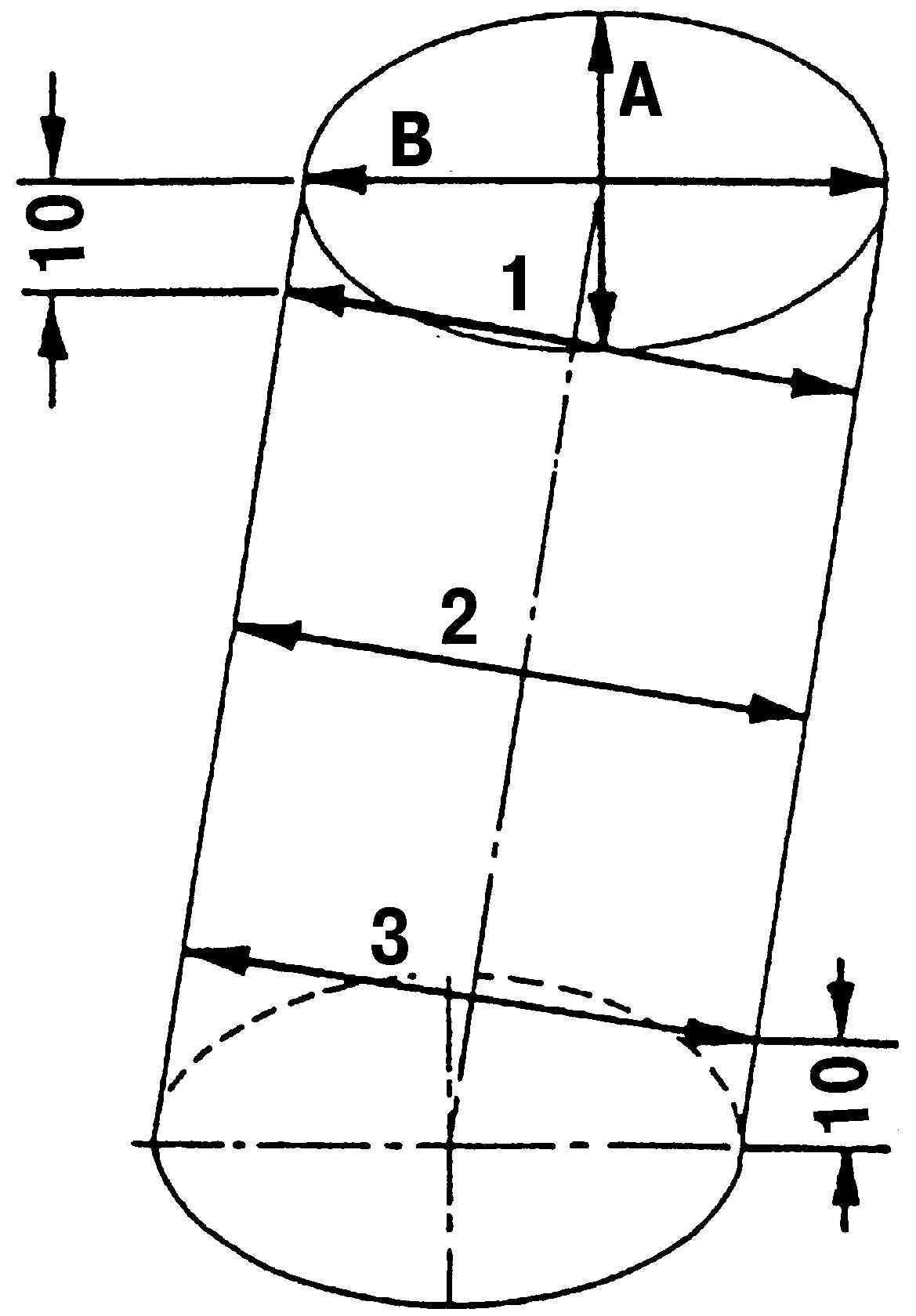

Рис. 60. Схема измерения внутреннего диаметра цилиндра: 1, 2 и 3 — верхний, средний и нижний пояса цилиндра; А, В — поперечное и продольное направления измерения

Измерение внутреннего диаметра цилиндра проводится специальным измерительным прибором — нутрометром в верхней, средней и нижней частях цилиндра (см. рис 60). Измерения проводятся точно так же, как и на двигателе VR6 и должны быть проведены несколько раз (см. п. 2.4.2).
