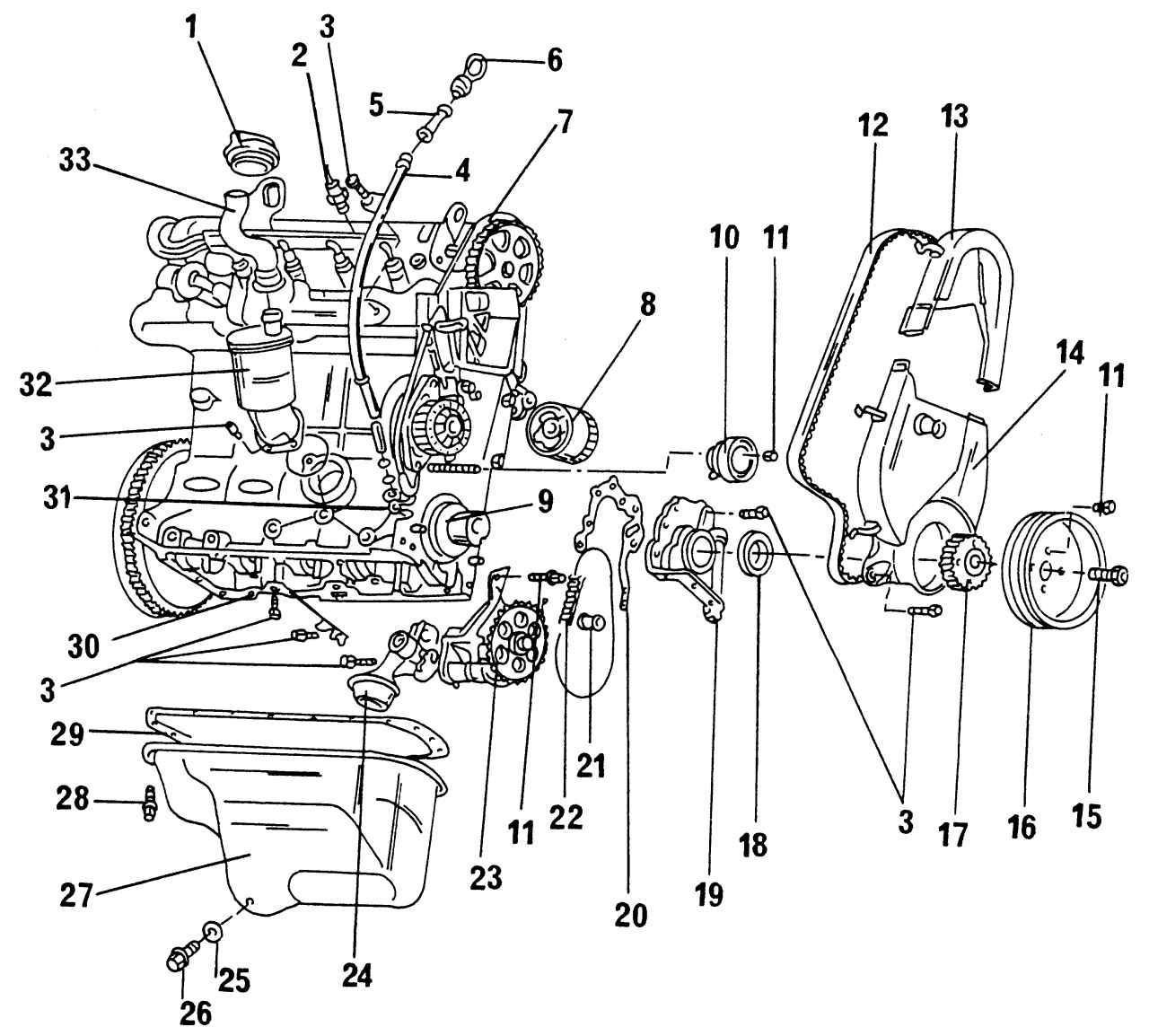

Датчик давления масла 2 (см. рис. 89) установлен между свечами зажигания.
Давление масла в двигателе можно проверить с помощью манометра, который должен иметь соединительный элемент, позволяющий ввернуть его вместо датчика давления масла. Датчик можно проверить, приводимое ниже описание предполагает, что для этого необходимо иметь или манометр, указанный на рис. 96, или подобный ему с соединительным элементом для датчика давления масла.

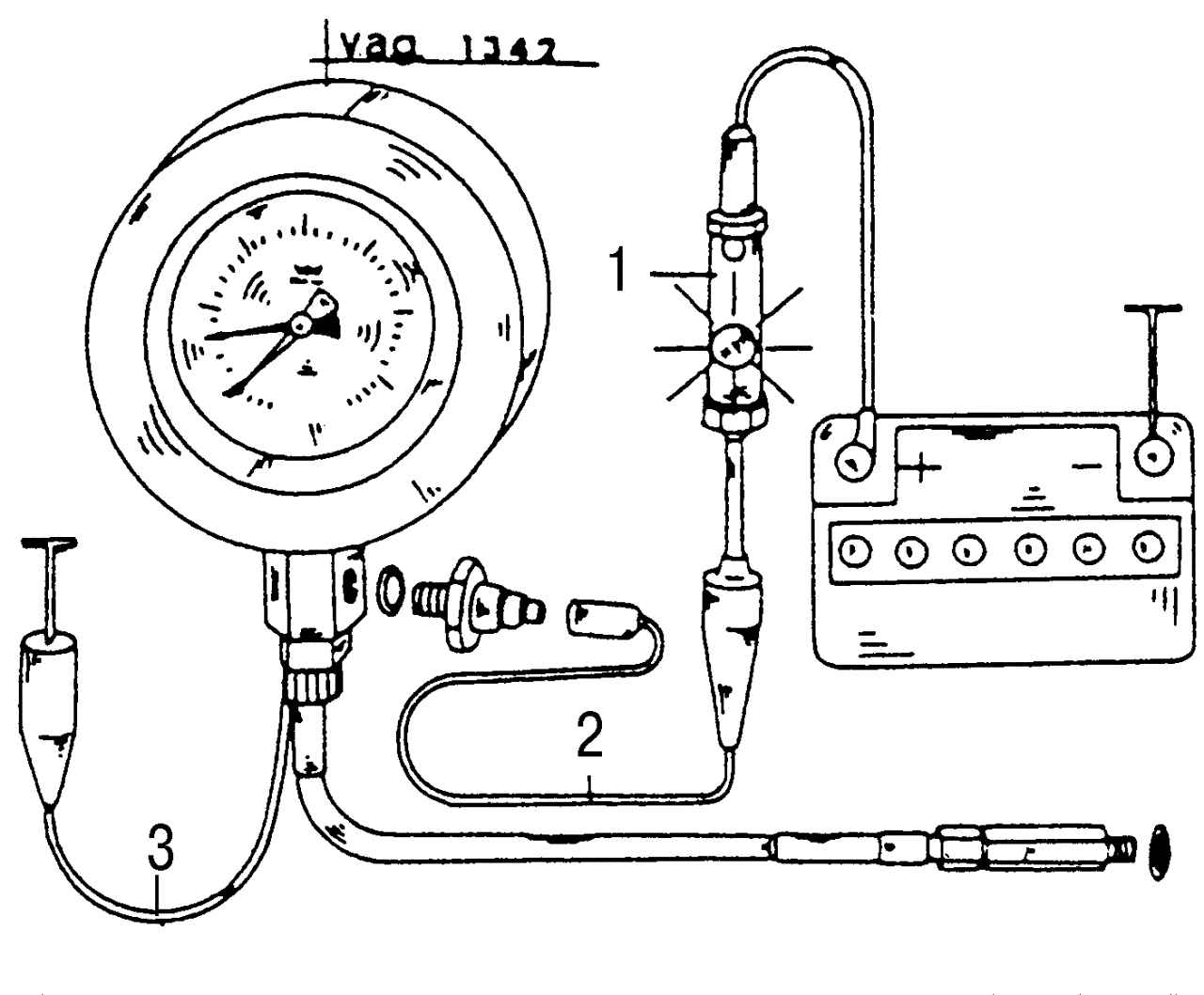

Рис. 96. Места подключения для проведения проверки давления масла: 1 — черно-голубой провод; 2 — контрольная лампа; 3 — коричневый провод
Для проверки давления масла необходимо выполнить следующее:
- отсоединить кабель от зажимов датчика давления масла и извлечь датчик из двигателя (датчик находится рядом со свечой зажигания);
- ввернуть выключатель в манометр и подключить голубой провод 1;
- установить в головке блока цилиндров манометр вместо датчика;
- соединить контрольную лампу 2 с проводом 1 и «плюсовой» клеммой аккумуляторной батареи;
- соединить провод 3 (коричневый) с «массой». Включить зажигание. Контрольная лампа должна сразу же загореться. Если этого не происходит, датчик необходимо заменить (предполагается, что контрольная лампа не перегорела);
- включить двигатель и установить режим холостого хода;
- проверить, выключается ли контрольная лампа при давлении 0,15–0,35 бар. Если этого не происходит, установить новый датчик;
- увеличить число оборотов двигателя до 2000 мин–1 и убедиться, что манометр показывает давление не менее 2,0 бар. В противном случае заменить датчик или проверить, нет ли неисправности в масляном насосе. Рекомендуется проводить контроль на автосервисе, прежде чем разбирать масляный насос. При этом необходимо, чтобы уровень масла в масляном поддоне соответствовал требуемому.
