LADA VESTA.
КРЫШКА БАГАЖНИКА И ЕЕ МЕХАНИЗМЫ - СНЯТИЕ И УСТАНОВКА
Установить автомобиль на рабочее место. Открыть капот и отсоединить клемму
провода "массы" от аккумуляторной батареи (ключ гаечный 10).
Открыть крышку багажника.
Извлечь кнопки 8, рисунок 6-1, крепления обивки 1 крышки багажника, снять
обивку (приспособление типа 12770 ф. "Stahlwille").

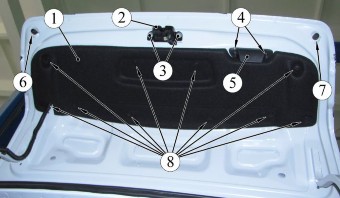

Рисунок 6-1 - Крышка багажника:
1 - обивка крышки багажника;
2 - замок крышки багажника;
3 - болт крепления замка;
4 - болт крепления ручки крышки багажника;
5 - ручка крышки багажника;
6,7 - упор крышки багажника;
8 - кнопка крепления обивки крышки багажника
Отвернуть два болта 4 крепления ручки 5 крышки багажника (головка
сменная Torx T30, вороток).
Снять буферы 6 и 7.
Отвернуть два болта 3 крепления замка 2 крышки багажника (головка
сменная 10).
Извлечь замок 6, рисунок 6-2, отсоединив тягу 4, привода замка от
выключателя 2 замка, отсоединить колодку 5 жгута 7 проводов крышки
багажника от замка.
Повернуть кольцо 3 крепления выключателя замка,
снять кольцо и извлечь выключатель замка из отверстия в панели крышки
багажника.

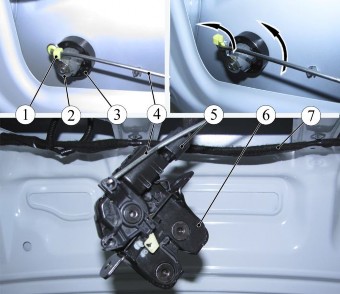

Рисунок 6-2 - Замок крышки багажника и его привод:
1 - фиксатор тяги привода замка багажника;
2 - выключатель замка багажника;
3 - кольцо крепления выключателя замка крышки багажника;
4 - тяга привода замка крышки багажника;
5 - колодка жгута проводов крышки багажника;
6 - замок крышки багажника;
7 - жгут проводов крышки багажника
Отсоединить колодки жгута 5, рисунок 6-3, проводов крышки багажника от
заднего фонаря левого 2 и правого 6, отвернуть гайки 3 крепления левого
и гайки 4 крепления правого фонаря, снять фонари (головка сменная 10,
вороток).
Отвернуть гайки 1 крепления накладки крышки багажника (головка сменная
8, вороток).

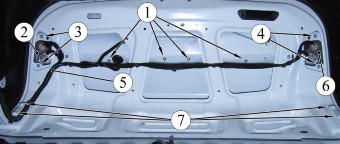

Рисунок 6-3 - Навеска крышки багажника:
1 - гайка крепления накладки крышки багажника;
2 - задний фонарь левый;
3, 4 - гайка крепления заднего фонаря;
5 - жгут проводов крышки багажника;
6 - задний фонарь правый;
7 - болт крепления крышки багажника к петле
Снять накладку, отсоединив колодки жгута проводов крышки багажника от
фонарей освещения номерного знака, установленных на накладке.
Отвернуть с правой и левой стороны по два болта 7 крепления крышки
багажника к подвижным звеньям петель, снять крышку багажника, операцию
выполнять с помощником. (головка сменная 10, вороток).
Установку крышки багажника и ее механизмов выполнять в порядке обратном
снятию, при этом:
- обеспечить равномерность зазоров между крышкой багажника и
сопрягаемыми панелями кузова;
- смазать трущиеся поверхности замка и оси петель
крышки багажника (смазка ЛСЦ-15, норма расхода - 5 г);
- проверить работу замка крышки багажника. Замок должен закрываться и
открываться без заеданий.
При необходимости демонтажа петли крышки багажника, снять обивку полки
багажника в соответствии с требованиями раздела 9 данной ТИ.
Отвернуть четыре болта 1, рисунок 6-4, крепления петли 2 к кузову
(головка сменная 10, вороток).

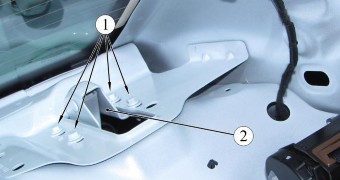

Рисунок 6-4 - Петля крышки багажника:
1 - болт крепления крышки багажника;
2 - петля крышки багажника к петле
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие
требованиям данной ТИ и ТУ 017200-254-0023934 в объеме выполненных
работ.
